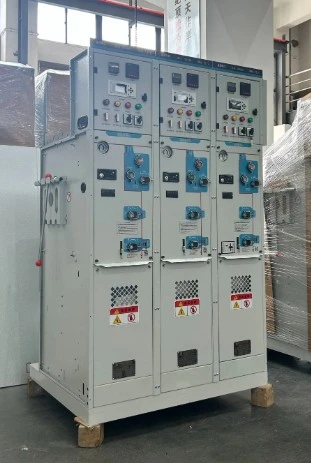

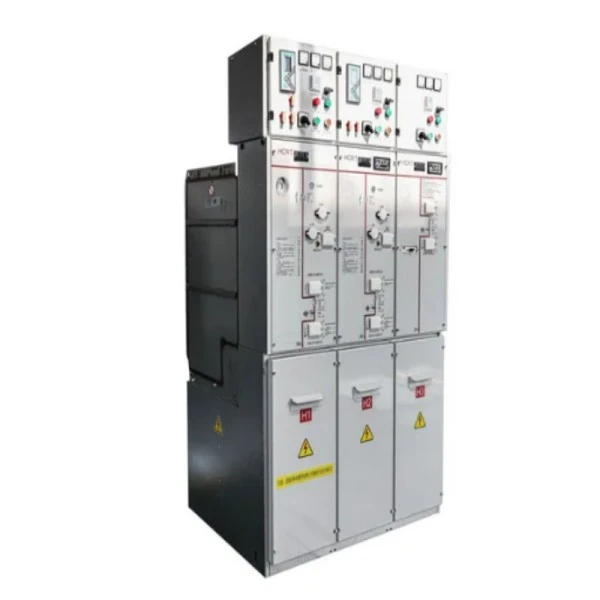

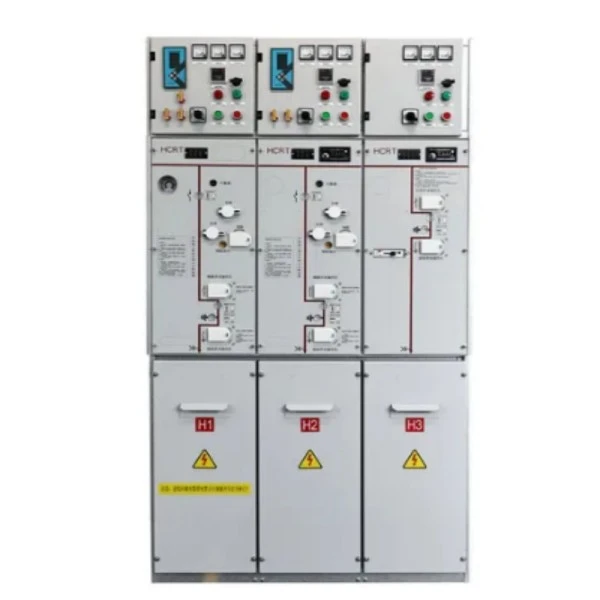

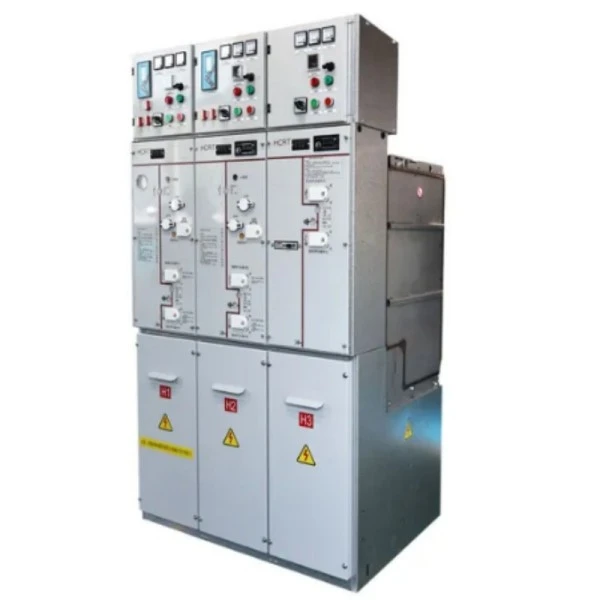

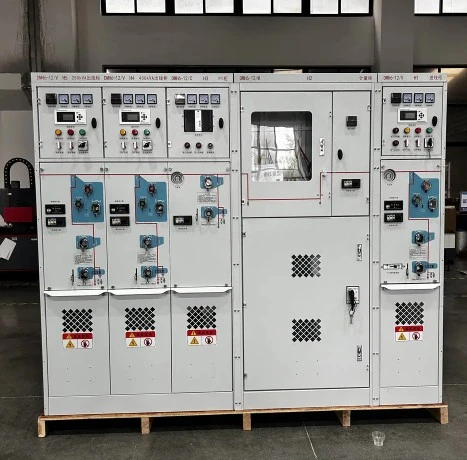

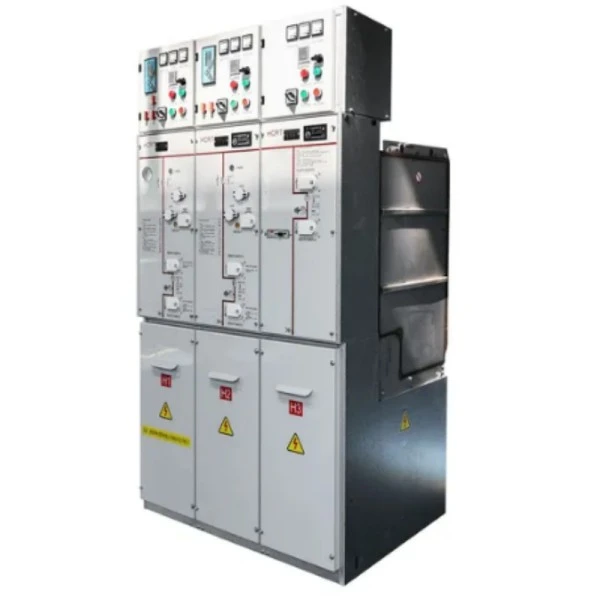

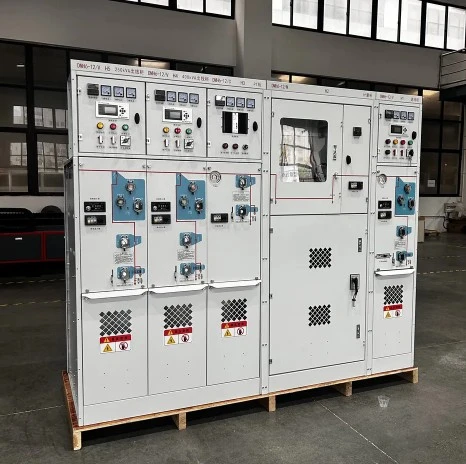

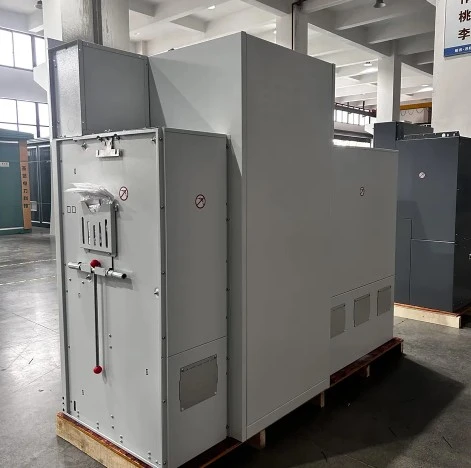

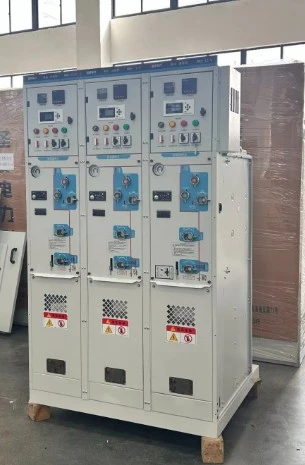

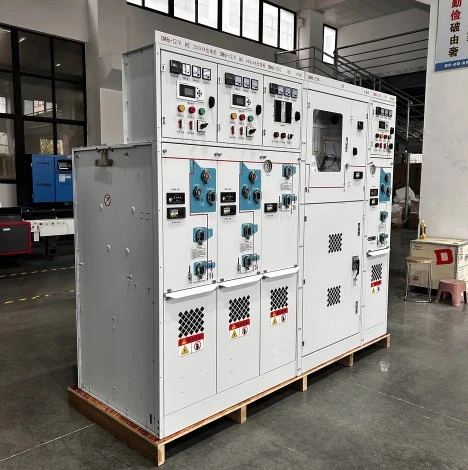

35kv Srednjenapetostne zaprte stikalne naprave Sf6

Srednjenapetostna 35 kV zaprta stikalna naprava SF6 je tovarniško sestavljena, v kovino zaprta električna naprava, ki uporablja plin žveplov heksafluorid (SF6) kot izolacijski medij in medij za dušenje obloka. Za razliko od običajnih stikalnih naprav odprtega tipa so vsi deli pod napetostjo --- vključno z odklopnikom, odklopnikom in ozemljitvenim stikalom --- hermetično zaprti v rezervoarju iz nerjavečega jekla, napolnjenem s plinom SF6 pri nadzorovanem tlaku.

Kaj lahko naredi?

Primarno je ta 35kV srednjenapetostna SF6 zaprta stikalna naprava odgovorna za sprejem, distribucijo in krmiljenje električne energije v 35kV električnih omrežjih. Ščiti transformatorje, motorje in napajalnike pred preobremenitvami, kratkimi stiki in prehodnimi prenapetostmi. Ko pride do napake, SF6 odklopnik ugasne oblok v milisekundah in tako zagotovi minimalno škodo na nadaljnji opremi. Poleg tega omogoča daljinsko preklapljanje in spremljanje stanja v realnem času, zaradi česar je osrednja komponenta sodobnih pametnih omrežij. V bistvu nadomešča zajetne zračno izolirane stikalne naprave (AIS) v aplikacijah, kjer je prostor omejen ali so okoljski pogoji težki.

Prednosti izdelka

Pri ocenjevanju 35kV srednjenapetostnih SF6 zaprtih stikalnih naprav se rešitev Lugao Power izstopa s petimi glavnimi prednostmi:

1. Izjemno visoka zanesljivost: Ker plin SF6 zagotavlja vrhunsko dielektrično trdnost (približno 3-krat večjo od zraka), so notranje komponente odporne na prah, vlago, slano meglo in onesnaženje. Posledica tega je izjemno nizka stopnja napak – manj kot 0,1 % v desetih letih delovanja.

2. Kompakten odtis: zaprta zasnova drastično zmanjša razmike med fazami in med fazami in tlemi. Tipična obročna glavna enota Lugao 35 kV SF6 zavzema le 1,2 m² na podajalnik v primerjavi s 3,5 m² za AIS. To omogoča komunalnim službam in industrijskim obratom, da naknadno opremijo ali razširijo znotraj obstoječih stavbnih odtisov.

3. Delovanje brez vzdrževanja: Ker vsi gibljivi deli delujejo v suhem, zaprtem okolju SF6, ni potrebe po rednem čiščenju, prilagajanju kontaktov ali testiranju izolacijske odpornosti. Edini priporočeni pregled je odčitavanje merilnika tlaka plina enkrat na šest mesecev. V 20-letni življenjski dobi to prihrani do 70 % operativnih stroškov.

4. Izboljšana varnost za osebje: s kovino obdan, varjen rezervoar je ocenjen za zadrževanje napake notranjega obloka (IAC) do 50kA/1s. Tudi v primeru notranje napake razbremenilni ventil usmerja vroče pline v varen izpušni kanal – nikoli proti upravljavcu. Vse zapore so v skladu z IEC 62271-200.

5. Zmogljivost v vseh vremenskih razmerah: od -40 °C v alpskih transformatorskih postajah do +55 °C v puščavskih sončnih elektrarnah ta 35kV srednjenapetostna stikalna naprava s SF6 zaprtjem deluje brez zmanjšanja moči. V ohišju ni potrebno ogrevanje ali klimatizacija.

Lastnosti izdelka

● 35kV srednjenapetostna SF6 zaprta stikalna naprava Lugao Power vključuje naslednje posebne tehnične značilnosti:

1. Varjen rezervoar iz nerjavečega jekla: debelina 3 mm, razred 316L, preizkušeno uhajanje helija na manj kot 0,1 % na leto. Nobena tesnila ali O-tesnila niso izpostavljena atmosferi.

2. Stikalo s tremi položaji: Integrirano stikalo za prekinitev bremena, odklopnik in ozemljitveno stikalo v enem mehanizmu. Mehanska zapora preprečuje nepravilno zaporedje operacij.

3. Manometer SF6 (temperaturno kompenziran): Zagotavlja dejanski odčitek tlaka ne glede na temperaturo okolja. Zeleno območje = 0,12–0,14 MPa (absolutno). Kontakti nizkotlačnega alarma so na voljo za daljinsko spremljanje.

4. Možnost vakuumskega odklopnika: Za zaščito napajalnika vgrajen vakuumski prekinjevalec z zunanjo izolacijo SF6 združuje visoko izklopno zmogljivost vakuuma z izolacijsko trdnostjo SF6. Nazivni prekinitveni tok kratkega stika: 31,5kA.

5. Predal za kabel: Velik, odstranljiv sprednji pokrov omogoča enostaven dostop za namestitev kabelskega čevlja. Primerno za enožilne bakrene ali aluminijaste kable do 500 mm².

6. Magnetni ali vzmetni aktuator: na voljo kot magnetni aktuator (za 100.000 mehanskih operacij) ali kot vzmetni mehanizem s shranjeno energijo (za stroškovno občutljive projekte).

7. Mimic Bus na sprednji plošči: jasen, vgraviran enovrstični diagram z LED indikatorji za položaj stikala, stanje ozemljitve in tlak SF6.

8. Pomožni kontakti: 6NO + 6NC, ocenjeni za 220 V DC, neposredno gnani iz glavne gredi (brez nagibov za zdrs).

Uporaba izdelka

Vsestranskost 35kV srednjenapetostnih SF6 zaprtih stikalnih naprav je primerna za naslednje aplikacije:

1. Vetrne elektrarne: Uporabljajo se v podnožju stolpa vsake turbine ali v kolektorskih obročih platforme na morju. Odporen na tresljaje, slano prho in zaprte prostore.

2. Sončne fotonapetostne elektrarne: nameščene na izhodih kombinirane omarice in na primarni strani pospeševalnega transformatorja. Zaprta oblika preprečuje vdor prahu v puščavskih okoljih.

3. Industrijske postaje: jeklarne, cementarne in petrokemične naprave, kjer neprekinjena proizvodnja zahteva dolgo delovanje. Stikalna naprava SF6 napaja velike motorje (3 MW–10 MW) in obločne peči.

4. Podatkovni centri: Zagotavlja zanesljivo vhodno napajanje 35 kV za rezervne generatorje in sisteme UPS. Njegova kompaktna velikost pušča več prostora za IT stojala.

5. Železniške vlečne postaje: Za elektrificirane železnice v sistemih 27,5 kV ali 35 kV. TheSF6 stikalne napraveobvlada pogosto preklapljanje (do 5.000 operacij/leto) brez obrabe kontaktov.

6. Podzemne postaje: V mestnih središčih ali komercialnih kompleksih, kjer je zemljišče pregrešno drago. Stikalna naprava se lahko zloži v dveh nivojih znotraj 2,5 m visokega oboka.

7. Sekundarna distribucija električnega omrežja: Kot glavna enota (RMU) za napajanje stanovanjskih blokov ali majhnih industrijskih parkov iz 35 kV zanke.

Standardi, ki jih upoštevamo

Srednjenapetostna stikalna naprava Lugao Power 35 kV SF6 je zasnovana in izdelana v skladu z mednarodnimi in industrijskimi standardi, da se zagotovi varnost, zanesljivost in dolga življenjska doba.

Podrobnosti proizvodnje

Vsaka enota 35kV srednjenapetostne SF6 zaprte stikalne naprave Lugao Power je podvržena strogim proizvodnim korakom:

● Izdelava rezervoarja: Lasersko rezane plošče iz nerjavečega jekla 316L so robotsko varjene v šablono. Vsi zvari so pregledani s penetrantom za barvilo in rentgenskimi žarki za luknjice. Vsak rezervoar je nato 24 ur testiran pod pritiskom pri 0,3 MPa (2*delovni tlak).

● Površinska obdelava: Zunanjost je fosfatirana in prevlečena z RAL 7035 epoksi poliestrskim prahom (najmanjša debelina 80 μm). Odpornost na slano prho: 1000 ur.

● Obdelava plina SF6: Po montaži vseh notranjih komponent (puše, kontakti, aktuatorji) se rezervoar izprazni do < 10 Pa. Nato se plin SF6 s čistostjo >99,97 % napolni do 0,12 MPa absolutno. Točka rosišča je preverjena pri < -50°C.

● Preskus mehanske vzdržljivosti: vsak delovni mehanizem se 500-krat giblje (odpri/zapri/ozemljitev) na preskusni napravi pred končno montažo.

● Preizkus visoke napetosti: 70 kV/1 min vzdržljive napetosti močnostne frekvence (suho) in 110 kV/1,2/50 μs preskus impulza strele.

● Merjenje delne razelektritve: Manj kot 5 pC pri 1,1 × nazivni napetosti (38,5 kV). Merjeno s širokopasovnim detektorjem PD.

● Zaznavanje puščanja: Sonda za vohljanje (halogenski detektor) skenira vsak zvar in prirobnico puše. Zajamčena stopnja puščanja < 0,1 % na leto.

● Sledljivost: Vsaka stikalna naprava prejme edinstveno kodo QR. Koda QR je povezava do tovarniškega poročila o preskusu, vključno s krivuljami tlačnega preskusa, stopnjami PD in datumom polnjenja s plinom.

SF6 zaprta stikalna naprava v primerjavi z zračno izolirano stikalno napravo (AIS)

Pogosto zastavljena vprašanja (FAQ)

V1: Kako pogosto je treba ponovno polniti 35kV srednjenapetostno SF6 zaprto stikalno napravo?

O: V normalnih pogojih je stopnja uhajanja pod 0,1 % na leto. Pri začetnem polnjenju 0,12 MPa bi trajalo več kot 20 let, da bi padlo na alarmni prag (0,10 MPa). Priporočamo, da manometer preverite vsakih 6 mesecev. V enoletnem garancijskem obdobju običajno ni potrebno ponovno polnjenje, razen če pride do okvare tesnila.

V2: Ali je plin SF6 škodljiv za okolje? In ali Lugao ponuja alternative?

O: SF6 ima visok potencial globalnega segrevanja (GWP = 23.500). Vendar Lugaova 35kV srednjenapetostna zaprta stikalna naprava SF6 porabi manj kot 2 kg na enoto, naša zasnova zaprtega rezervoarja pa praktično odpravlja emisije. Za projekte, ki zahtevajo zeleni plin, ponujamo izbirno polnilo z zelenim plinom (C5-FK) z 99 % nižjim GWP, vendar z nekoliko nižjo stopnjo izolacije.

V3: Ali lahko tostikalne napraveuporabljati na prostem brez dodatnega ohišja?

O: Da, 35kV srednjenapetostna SF6 zaprta stikalna naprava ima oceno IP67 za zaprt rezervoar in IP4X za nizkonapetostni prostor. Vendar pa za neposredno zunanjo namestitev priporočamo, da naročite možnost "vodoodporne nape" (celotni kabini doda oceno IP54). V nasprotnem primeru ga namestite znotraj običajnega kioska ali stavbe trafopostaje.

V4: Ali enoletna garancija zajema sam plin SF6?

O: Da, če se med garancijskim obdobjem potrdi puščanje (z uporabo milnih mehurčkov ali detektorskega testa), bo Lugao brezplačno dobavil nadomestno plinsko jeklenko in ponovno zaprl nastavek. Če pa je puščanje posledica fizične poškodbe (npr. udarec viličarja v rezervoar), se popravilo zaračuna.

V5: Ali lahko na to stikalno napravo naknadno vgradim oddaljeni vmesnik SCADA?

O: Vse enote imajo standardne 6NO+6NC pomožne kontakte, pripravljene za povezavo z RTU ali PLC. Za napredno spremljanje ponujamo izbirni vtični modul z izhodi Modbus RTU (RS485) ali IEC 61850 (Ethernet), ki zagotavlja podatke o tlaku SF6, položaju stikala in števcu delovanja v realnem času.
