Ko zaščitni releji ne odpravijo napake v kritičnem 0,1-sekundnem oknu, lahko posledični blisk obloka upari zbiralke in sproži katastrofalne izpade električne energije v transformatorskih postajah. Podjetje Lugao Power Co., Ltd., ki deluje kot specializirani proizvajalec stikalnih naprav s sedežem na Kitajskem, odpravlja te ranljivosti pri distribuciji z našimi strogo preizkušenimi sistemi stikalnih naprav v kovinskem ohišju s certifikatom IEC. Od leta 2016 naš obrat s certifikatom ISO9001 in SGS dobavlja stikalne naprave z zračno in plinsko izolacijo, ki komunalnim podjetjem, izvajalcem EPC in industrijskim objektom zagotavljajo zanesljive rešitve za zaščito in krmiljenje po principu plug-and-play ter skrajšajo čas zagona na kraju samem do 50 %.
Pri ocenjevanju kvalificiranih dobaviteljev stikalnih naprav se inženirske ekipe za nabavo pogosto sprašujejo: Ali naj za našo postajo določimo tehnologijo AIS ali GIS? Odgovor je odvisen od razpoložljivega območja, okoljskih pogojev in dolgoročne strategije vzdrževanja.
Zračno izolirane stikalne naprave (AIS) imajo tradicionalno, pregledno strukturo z vidnimi odklopnimi točkami in dostopnimi zbiralkami. Ta zasnova daje prednost enostavnosti pregledovanja, enostavnemu vzdrževanju in stroškovni učinkovitosti. Rešitve AIS družbe Lugao, kot je 13,8 kV kovinsko zaprta stikalna naprava, so zasnovane z robustnim jeklenim okvirjem, visoko trdnimi izolacijskimi materiali in bakrenimi zbiralkami, kar zagotavlja zanesljivo delovanje v standardnih okoljih podpostaj, kjer prostor ni zelo omejen.
Nasprotno pa plinsko izolirana stikalna naprava (GIS) sprejme kompaktno, popolnoma zaprto ohišje, napolnjeno s plinom SF6, ki ponuja izjemno dielektrično trdnost v delčku odtisa. Ta oblika je idealna za mestne podzemne postaje, visoke zgradbe in industrijske cone z omejenimi nepremičninami.
|
Vrsta oblikovanja
|
Srednja izolacija
|
Odtis
|
Tipična uporaba
|
|
Zračno izoliran (AIS)
|
Zrak/vakuum
|
Večji odtis
|
Komunalne transformatorske postaje, industrijski obrati, komercialni projekti z veliko prostora
|
|
Plinsko izoliran (GIS)
|
Plin SF6
|
Kompakten (do 70 % manjši)
|
Mestne transformatorske postaje, notranje instalacije, težka okolja, prostorsko omejena mesta
|
Oba modela imata skupne glavne prednosti --- tovarniško predhodno testiranje, modularno konstrukcijo in hitro uvajanje --- vendar je izbira na koncu usklajena z vašimi lokalnimi omrežnimi standardi, razpoložljivim območjem lokacije in zahtevami glede dostopa za vzdrževanje. Lugao ponuja obe konfiguraciji s popolno prilagoditvijo, kar zagotavlja brezhibno integracijo ne glede na regionalne specifikacije projekta.
Kako Lugao potrdi dielektrično celovitost in odpornost na kratek stik?
Stikalne naprave morajo prenesti udare strele, stikalne prenapetosti in ogromne elektromagnetne sile, ki nastanejo med napakami v omrežju. Sistemi stikalnih naprav Lugao so zasnovani z visoko dielektričnimi temelji, potrjenimi s strogim testiranjem: vzdržljivost električne frekvence pri 42 kV za eno minuto in vzdržljivost impulza strele pri 75 kV na visokonapetostni strani, kar ustreza ali presega standarde IEC 62271-1.
O vzdržljivosti kratkega stika se ni mogoče pogajati. Naše stikalne naprave so preizkušene za oceno odpornosti na kratek stik, s primeri, ki vključujejo 20 kA do 40 kA RMS na strani visoke napetosti. Pregledi po preskusu potrjujejo celovitost spoja zbiralke in ničelno strukturno deformacijo, kar projektantom zagotavlja stabilnost sistema v najzahtevnejših pogojih napake.
Katere strukturne zaščite in okoljske prilagoditve so vključene?
Izpostavljeno vremenskim vplivom, prahu in naključnim udarcem je ohišje stikalne naprave prva obramba pred degradacijo okolja. Stikalne naprave Lugao dosegajo stopnje zaščite IP4X za notranje enote in višje ocene za zunanje instalacije, kar zagotavlja učinkovito odpornost proti vdoru trdnih delcev in brizganju vode. Ohišje, izdelano iz jekla, odpornega proti koroziji, s površinsko obdelavo proti koroziji (debelina ≥2 mm za kritične komponente), vzdrži ekstremne temperature okolja, visoko vlažnost in jedko obalno atmosfero, kar zagotavlja strukturno celovitost za desetletja uporabe.
Katere konfiguracije, napetostne razrede in zmogljivosti lahko dobavi Lugao?

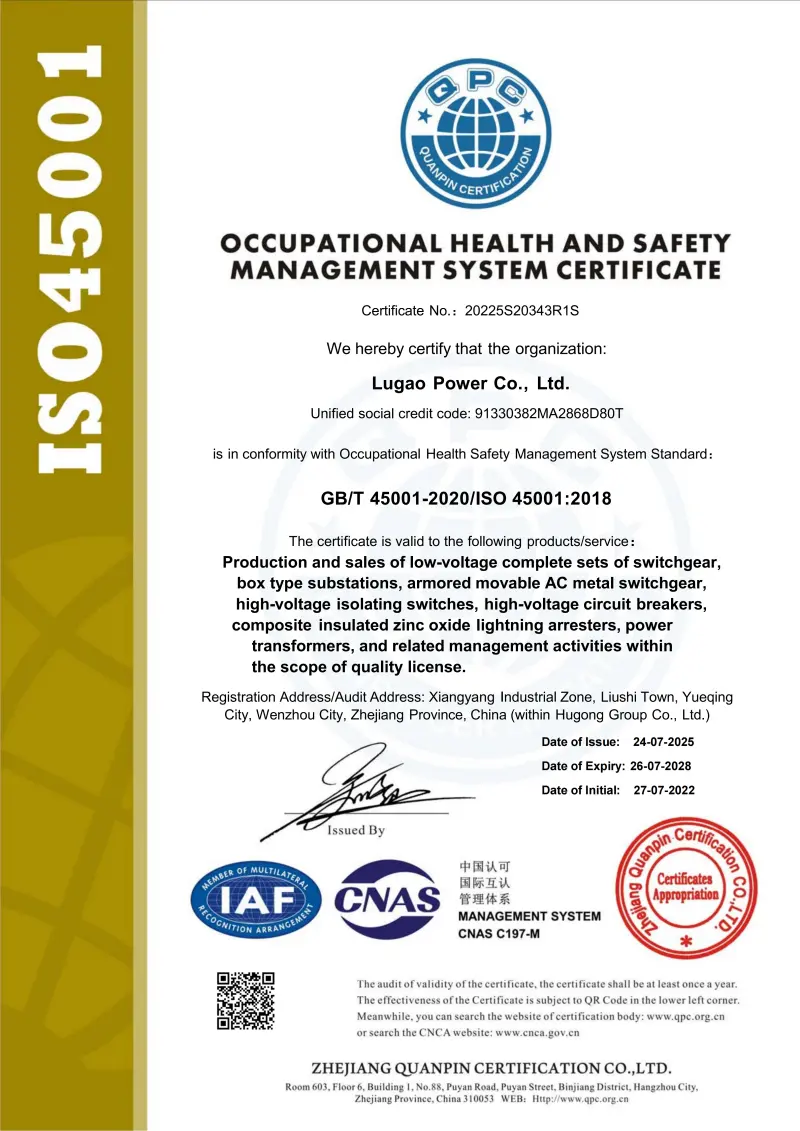

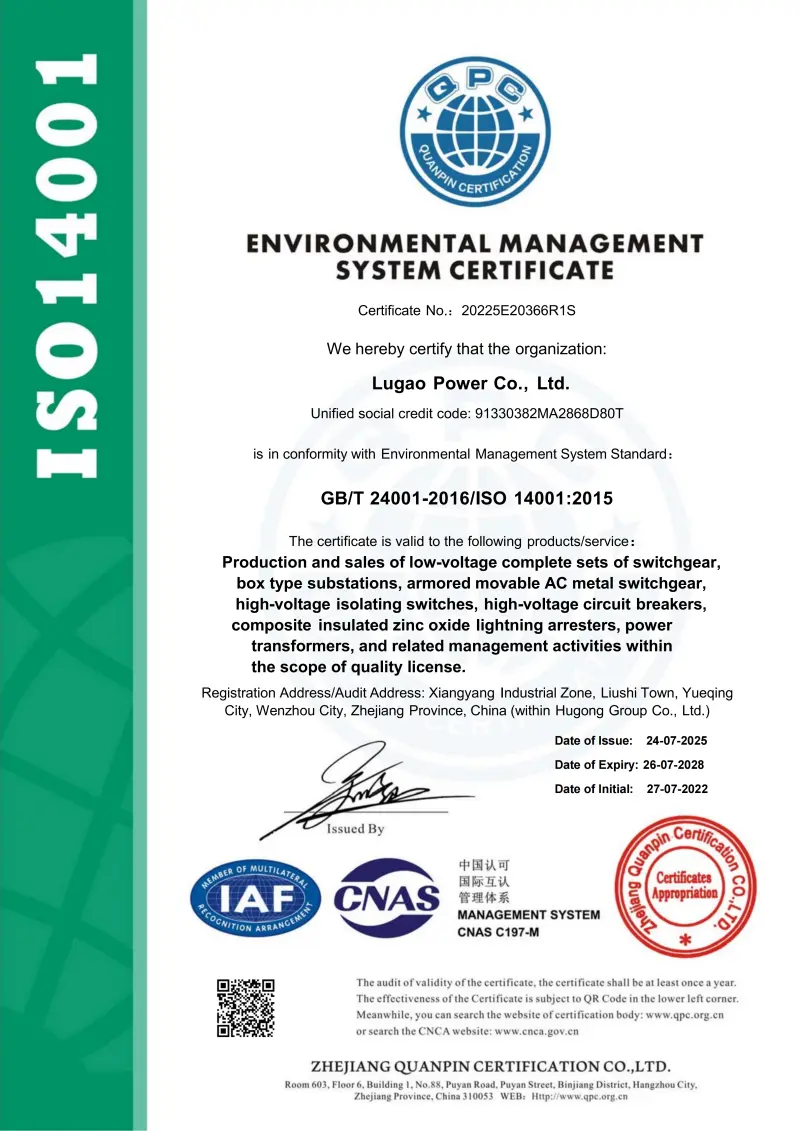

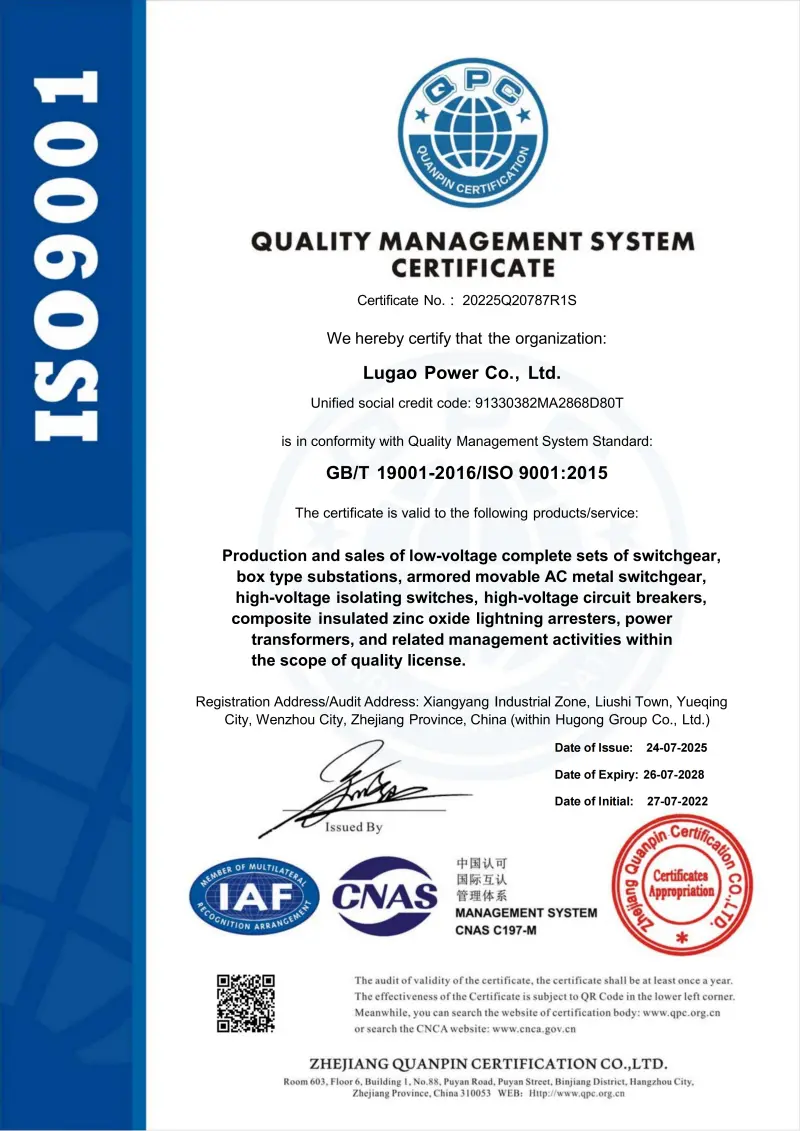

Lugaova proizvodna delavnica s certifikatom ISO9001 in SGS, opremljena s profesionalnimi montažnimi linijami in polnozmogljivimi testnimi odseki, izdeluje sisteme stikalnih naprav v strogem skladu z mednarodnimi standardi IEC, GB, CE in CCC, ki podpirajo neposredno uvedbo plug-and-play brez dragih sprememb na lokaciji.
Napetostni razredi in razponi zmogljivosti:
· 33 kV / 40,5 kV SN HV stikalne naprave:Zasnovan za električne transformatorske postaje, kolektorske sisteme vetrnih elektrarn in težke industrijske cone, ki zahtevajo robustno vzdržljivost kratkega stika in nizke ravni delne razelektritve. Na voljo kot KYN61-40.5 zračno izolirane ali GIS konfiguracije.
· 24kV / 13,8kV srednjenapetostne stikalne naprave:Opremljen z inteligentnimi moduli, ki omogočajo daljinsko upravljanje, zaznavanje in zaščito za aplikacije za avtomatizacijo državnega omrežja. Primerno za urbane stolpnice, stanovanjske skupnosti in komunalno infrastrukturo.
· 11kV / 12kV razdelilne stikalne naprave:Idealno za poslovne komplekse, stanovanjske skupnosti in projekte elektrifikacije podeželja. Ima fiksne ali risljive oblike z možnostmi vakuumskega odklopnika.
Možnosti stikalnih naprav in komponent:
Lugao ponuja prilagodljive notranje konfiguracije, ki ustrezajo specifičnim projektnim zahtevam:
· Vrsta odklopnika:Vakuumski odklopnik (VCB) za srednjenapetostne aplikacije, ki nudi vrhunsko gašenje obloka in daljšo življenjsko dobo v primerjavi z drugimi vrstami. Odklopniki SF6 so na voljo za aplikacije z višjo napetostjo, ki zahtevajo robustno prekinitveno zmogljivost.
· Tipi stikalnih omaric:Omarice XGN15, HXGN17 ali KYN28A s fiksno ali risljivo zasnovo, ki podpirajo obročasto omrežje, terminale ali dvojne načine napajanja.

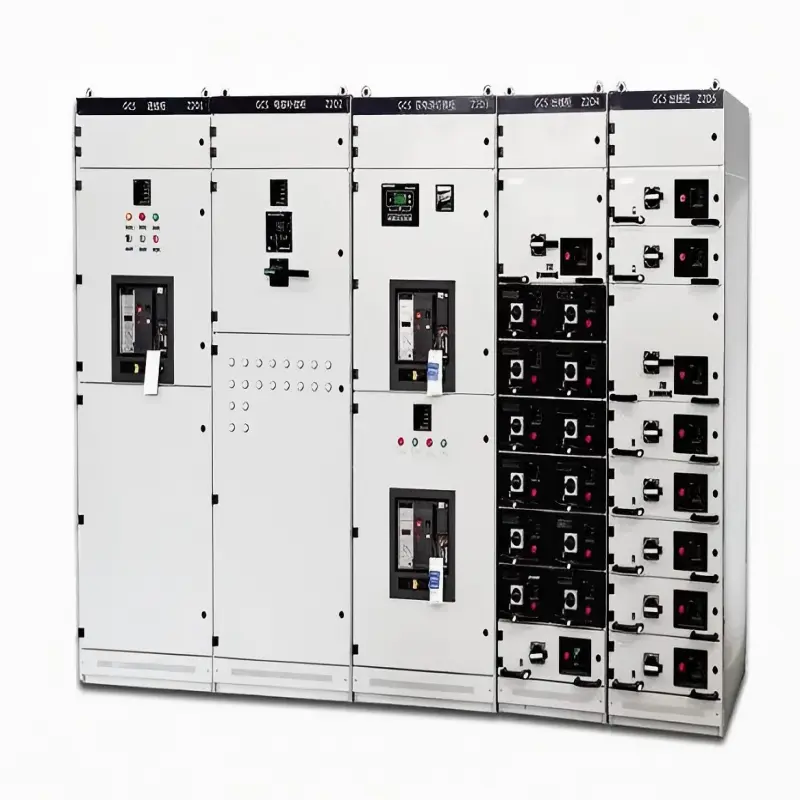

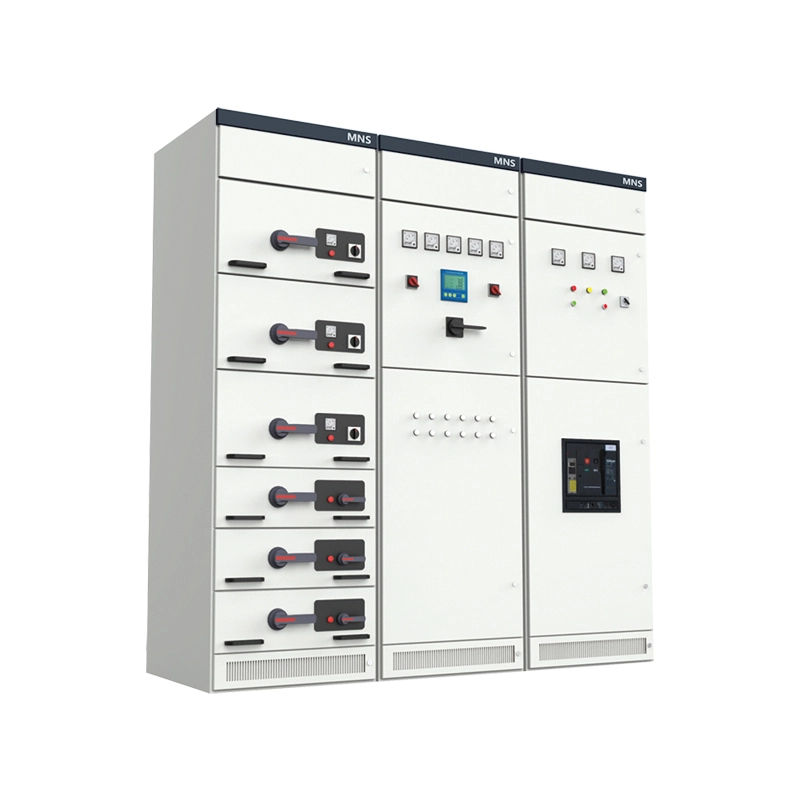

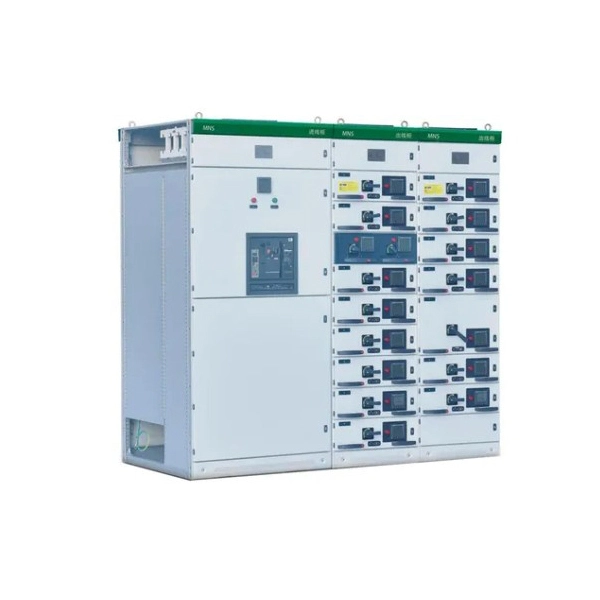

· Nizkonapetostna distribucija:GGD, GCS ozMNS stikalne napravez dohodnimi, odhodnimi in reaktivnimi kompenzacijskimi funkcijami, ki podpirajo strukture v obliki plošče ali omaro.
Kako izbrati idealno konfiguracijo stikalne naprave za prostorsko omejena urbana mesta?
Pri tradicionalnih transformatorskih postajah z veliko talne površine so običajne instalacije AIS še vedno izvedljive. Vendar mestne podzemne transformatorske postaje, kompaktne GIS instalacije in preobremenjena komercialna območja zahtevajo prostorsko optimizirane rešitve. Lugao ponuja optimizacijo odtisa po meri, zmanjševanje splošnih potreb po površini z uporabo stikalnih naprav visoke gostote in integriranih zasnov. Rešitve GIS so s svojo kompaktno prostornino še posebej primerne za distribucijo v mestih, kjer so stroški zemljišč previsoki. Enote AIS, čeprav so večje, ponujajo vrhunski servisni dostop za industrijske aplikacije, kjer je pogostost vzdrževanja večja.
