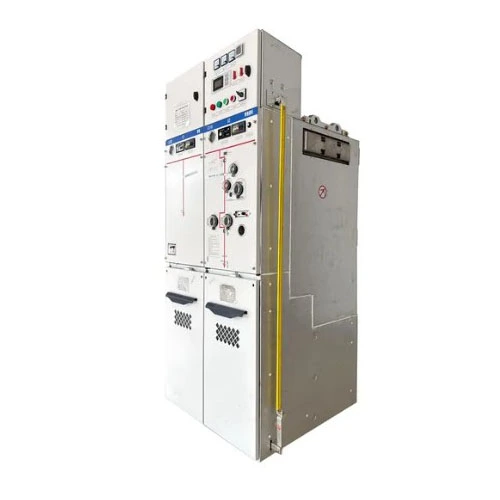

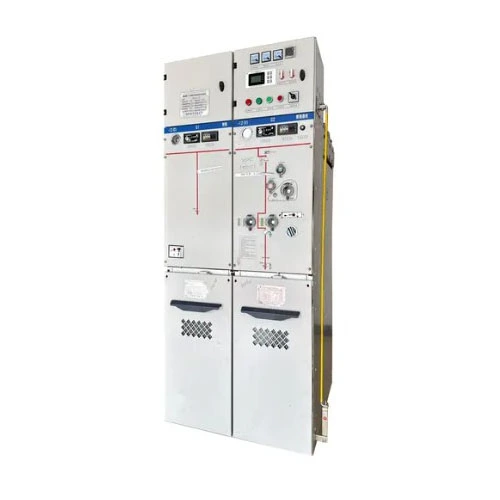

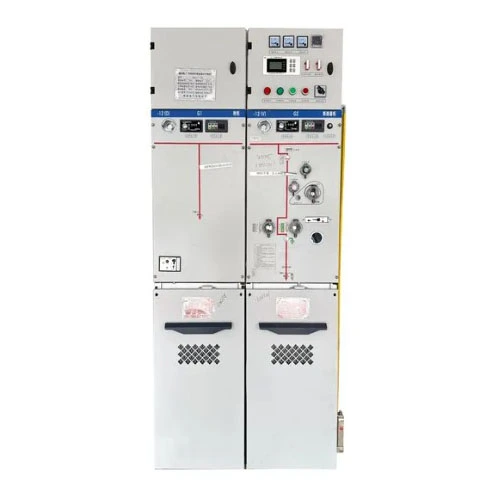

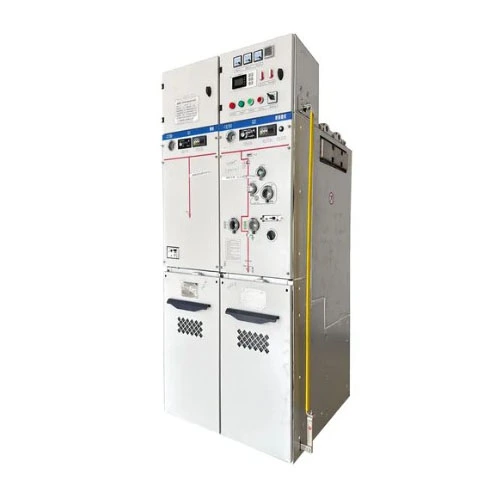

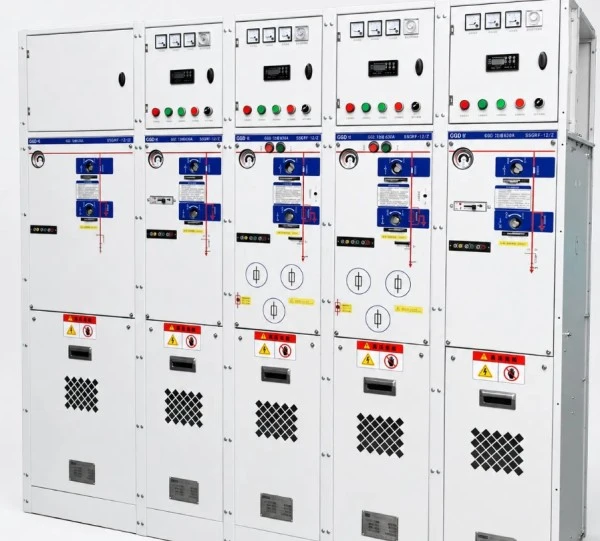

Kompaktna kovinska stikalna naprava RMU, izolirana s plinom SF6

Kompaktna zaprta kovinska stikalna naprava RMU, izolirana s plinom SF6, je popolna enota za distribucijo električne energije, ki v celoti zapre visokonapetostne stikalne naprave, zbiralke, ozemljitvena stikala in druge glavne komponente znotraj rezervoarja za plin iz nerjavečega jekla, napolnjenega s plinom SF6 kot izolacijskim medijem.

Ta izdelek se uporablja predvsem v 12kV/24kV napajalnih sistemih zaobročna glavna enota (RMU)aplikacije ali terminalska distribucija električne energije.

Kaj lahko naredi?

Preprosto povedano, omogoča distribucijo energije, preklapljanje, zaščito in nadzor. Posebne funkcije vključujejo:

1. Vklopni in prekinitveni tok bremena - normalno preklapljanje.

2. Vzpostavljanje in prekinitev toka kratkega stika - v kombinaciji z varovalkami ali odklopniki hitro prekinete tokokrog med napakami za zaščito transformatorjev in vodov.

3. Izolacija in ozemljitev - zagotavlja vidno odklopno točko in funkcijo ozemljitve za zagotovitev varnosti vzdrževalca.

4. Kabelska povezava in zaščita - deluje kot dohodna/odhodna enota, ki zagotavlja zaščito pred previsokim tokom in kratkim stikom za kabelske linije.

Zahvaljujoč svoji popolnoma tesni konstrukciji je ta izdelek še posebej primeren za težka okolja (npr. velika nadmorska višina, vlaga, slani pršič, močan prah) ali lokacije z omejenim zemljiščem (npr. trgovski centri, stanovanjski kompleksi, vetrne elektrarne). Je idealna zamenjava za tradicionalne zračno izolirane obročne glavne enote.

Parameter izdelka (specifikacija)

Sledijo standardni tehnični parametri kompaktne zaprte stikalne naprave RMU, izolirane s plinom SF6, proizvajalcaLugao Power Co., Ltd.:

Funkcija in uporaba izdelka (oblika vprašanj in odgovorov)

V1: Kaj je največja značilnost te kompaktne kovinsko zaprte stikalne naprave RMU, izolirane s plinom SF6?

O: Največja značilnost je izredna kompaktnost in popolnoma izolirana zasnova. V primerjavi s tradicionalnimi zračno izoliranimi RMU-ji naš izdelek zmanjša prostornino za približno 70 %, hkrati pa ohranja vrhunsko električno zmogljivost. Vsi visokonapetostni deli pod napetostjo so popolnoma zaprti v rezervoarju za plin iz nerjavečega jekla, na katerega ne vpliva zunanja kondenzacija, onesnaženje ali majhne živali --- resnično dosežejo 30 let delovanja brez vzdrževanja. Poleg tega ima naša obročasta glavna enota z SF6 izolirano modularno zasnovo, ki omogoča prilagodljivo kombinacijo dohodnih/odhodnih enot, merilnih enot, PT enot itd., v skladu z zahtevami uporabnika.

V2: Kako zanesljiv je v težkih okoljih?

O: Izjemno zanesljiv. Posoda za plin je izdelana z laserskim varjenjem in zaznavanjem puščanja s helijem, z letno stopnjo puščanja pod 0,1 %, kar zagotavlja dolgoročno stabilnost tlaka plina SF6. Tudi pri -40 °C ekstremnem mrazu ali +55 °C visoki temperaturi ali na nadmorski višini do 3000 metrov naš izdelek ohranja nazivno raven izolacije. Številni kupci so to kompaktno stikalno napravo RMU namestili v obalne vetrne elektrarne in rudnike, kjer je leta delovala brez kakršnih koli prebojov izolacije.

V3: Kakšne varnostne zasnove ima izdelek?

O: Varnost je naša prednostna naloga. Izdelek ima sistem zaklepanja s petimi preventivami (preprečuje nepravilno delovanje odklopnika, preprečuje preklapljanje izolatorjev pod obremenitvijo, preprečuje zapiranje ozemljitvenega stikala, ko je pod napetostjo, preprečuje napajanje z zaprto ozemljitvijo in preprečuje vstop v razdelke pod napetostjo). Poleg tega ima rezervoar za plin stopnjo napake notranjega obloka IAC AFLR 20kA/1s, s kanali za razbremenitev tlaka, ki usmerjajo energijo obloka na varno območje zunaj ohišja. Okno za opazovanje na operacijski plošči omogoča jasen pogled na stanje izolacijske vrzeli.

V4: Za katere posebne scenarije uporabe je primeren?

O: Naš izdelek se pogosto uporablja v naslednjih scenarijih:

● Urbani stanovanjski kompleksi, poslovne zgradbe --- kot glavne dovodne in distribucijske enote v transformatorskih postajah, prihranek prostora.

● Vetrne elektrarne, fotovoltaične elektrarne --- kot enote RMU znotraj kompaktnih transformatorskih postaj, ki prenesejo temperaturna nihanja.

● Industrijski parki, tovarne --- zaščita malih in srednje velikih transformatorjev, zamenjava tradicionalnih varovalk.

● Podzemne železnice, predori, letališča --- visoko zanesljiva napajalna vozlišča, ki zahtevajo nizke stopnje napak.

● Podatkovni centri---obremenitve na ravni A z izjemno visokimi zahtevami za neprekinjeno oskrbo, ki omogočajo samodejni prenos moči v stanju pripravljenosti z avtomatizacijo.

● Rudniki, pristanišča --- prašna, vlažna okolja, kjer je popolnoma zaprta konstrukcija jasna prednost.

Ne glede na to, ali potrebujete eno ali več sto enot RMU kompaktnih stikalnih naprav RMU, izoliranih s plinom SF6, lahko zagotovimo standardizirane ali prilagojene rešitve.

Podrobnosti o proizvodnji (prednosti pred konkurenti)

Podrobna primerjava: Lugao Power v primerjavi z navadnimi blagovnimi znamkami

Naše glavne diferencialne prednosti:

1. Resnično "brez vzdrževanja": Navadne znamke trdijo, da ne potrebujejo vzdrževanja, vendar imajo letne stopnje uhajanja plina >1 %, kar zahteva polnjenje vsakih 3-5 let.Lugao Poweruporablja dvojni tesnilni obroč + kovinsko trdno tesnilno strukturo z letno stopnjo puščanja ≤0,1 % – v načrtovani življenjski dobi ni potrebno ponovno polnjenje.

2. Ekstremna prilagodljivost okolju: Naš izdelek je opravil preskuse nizke temperature -45 °C in visokotemperaturne tipe +60 °C ter 720-urno testiranje slanega pršila (navadno = 96 ur) – primerno za obalna in alpska območja.

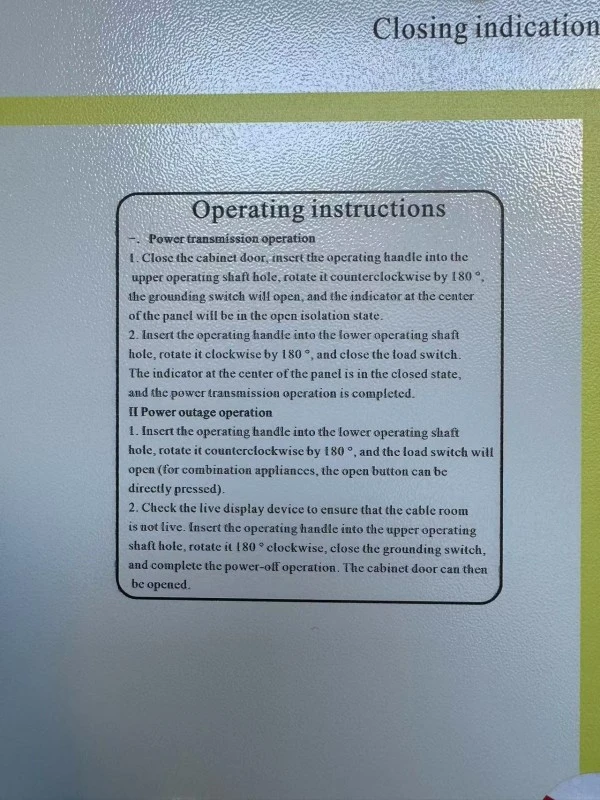

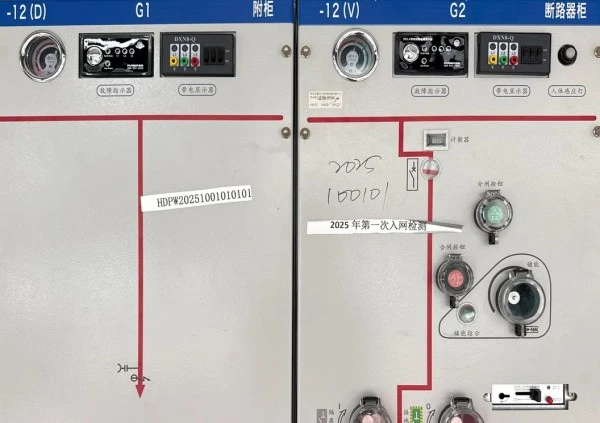

3. Uporabniku prijazno delovanje: položaji stikala, stanje ozemljitve in odprto/zaprto stanje so barvno kodirani na plošči, upravljalni ročaj pa zagotavlja povratno informacijo o sili, da prepreči napačno delovanje.

4. Večja odpornost na kratek stik: Standard zahteva 20kA/3s; načrtujemo z mejo 25kA/3s in najvišjo vzdržljivostjo 63kA --- presegamo povprečja industrije za 15 %.

Pogosto zastavljena vprašanja (FAQ)

V1: Ali je plin SF6 v tej kompaktni stikalni napravi RMU, izolirani s plinom SF6, okolju prijazen? Bo kasneje opuščeno?

O: Trenutno SF6 ostaja najboljši izolacijski plin, vendar smo že razvili okolju prijazne različice (C4 ali suh zrak). Rezervoar za plin enote, ki jo kupite, je izjemno dobro zaprt, z minimalnim puščanjem v 30 letih delovanja. Če bo v prihodnosti potrebna okolju prijazna nadgradnja, lahko zagotovimo celotno storitev zamenjave rezervoarja za plin.

V2: Kaj naj storim, če med delovanjem tlak plina pade?

O: Naš izdelek je standardno opremljen z merilnikom gostote plina (z nizkotlačnim alarmnim kontaktom). Ko tlak pade na 0,25 bara (relativno), se v krmilni sistem pošlje alarmni signal. Takrat je treba zahtevati izpad električne energije in naša poprodajna ekipa bo obiskala, da preveri puščanje in ponovno napolni SF6. V normalnih okoliščinah ponovno polnjenje zaradi puščanja skoraj nikoli ni potrebno.

V3: Ali je mogoče izdelek prilagoditi obstoječim sistemom za avtomatizacijo distribucije?

O: Vsekakor. Naš plin SF6 v tem kompaktnem RMU, izoliranem s plinom SF6, je rezerviran z vmesniki DTU in prostorom za električne pogonske mehanizme. Z dodajanjem električnega modula in krmilnih kablov ga je mogoče povezati s komunikacijskimi protokoli IEC 60870-5-101/104 ali Modbus za doseganje oddaljenega odpiranja/zapiranja, odčitavanja toka/napetosti in nalaganja indikatorja napak.

Zakaj izbrati Lugao Power?

Ustanovljeno leta 2016:Lugao Power je profesionalni proizvajalec srednje- in visokonapetostne opreme za prenos in distribucijo električne energije z lastno tovarno ter integriranimi zmogljivostmi za raziskave in razvoj, proizvodnjo in prodajo.

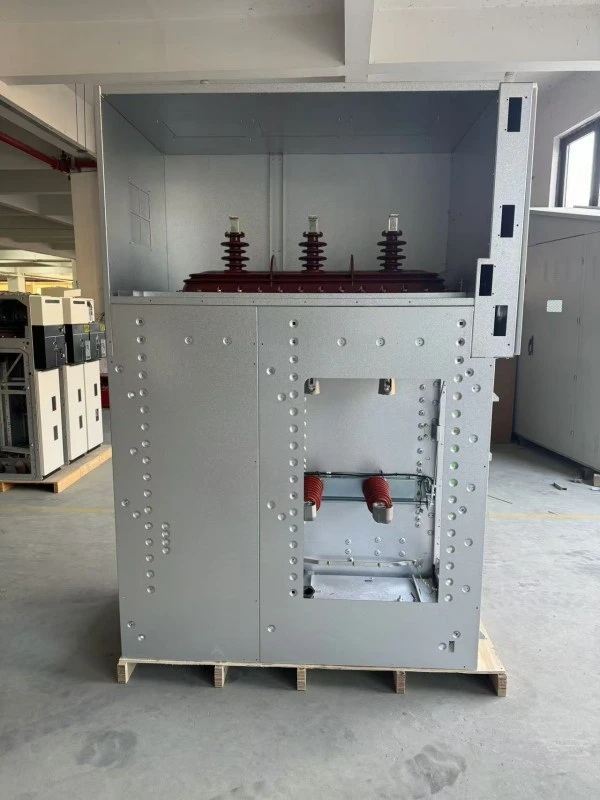

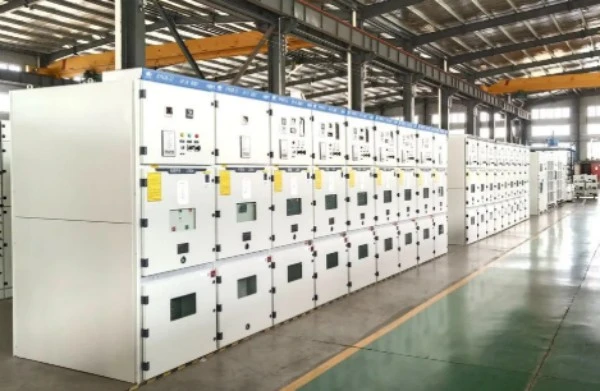

3.000+ m² proizvodni obrat:Naš proizvodni obrat podpira proizvodnjo, montažo, pregledovanje in testiranje močnostnih transformatorjev, RMU-jev, stikalnih naprav in druge opreme za distribucijo električne energije.

Več kot 30 držav:Izdelke Lugao Power izvažajo v več kot 30 držav in služijo električnim omrežjem, industriji, infrastrukturi, obnovljivi energiji in drugim mednarodnim projektom.

ISO9001 in certifikat SGS:Naše vodenje kakovosti in proizvodni procesi so podprti s certifikati ISO 9001 in SGS. Veljavni izdelki so na voljo tudi s certifikati CE in CCC.

60+ tehničnega osebja:Naša tehnična ekipa podpira načrtovanje izdelkov, konfiguracijo projekta, prilagojene rešitve in tehnično dokumentacijo za različne zahteve glede distribucije električne energije.

Neposredna tovarniška podpora projektu:Od izbire izdelkov in tehnične zasnove do proizvodnje, testiranja, dostave in poprodajne podpore, Lugao Power zagotavlja integrirano podporo za globalne projekte distribucije električne energije.

Poročilo o preskusu / potrdilo
