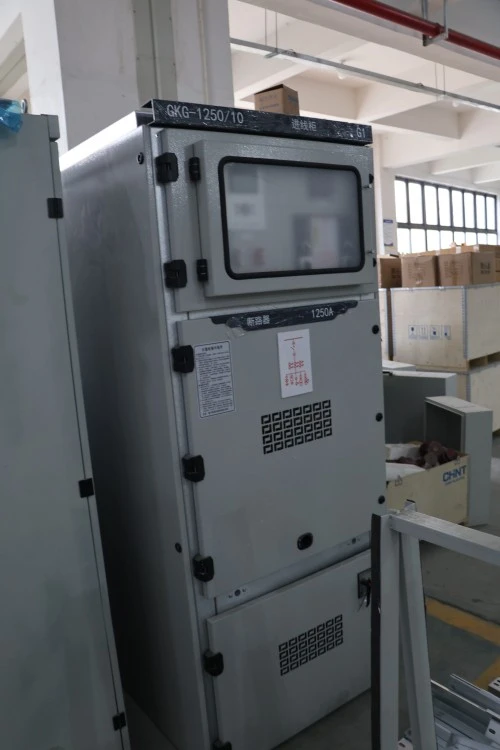

Izvlečna stikalna stikalna omarica

Izvlečna stikalna stikalna omarica je aSrednjestikalna enota v kovinskem ohišju napetostikjer je mogoče ključne komponente, kot so odklopniki, fizično odstraniti iz glavnega ohišja za pregled, vzdrževanje ali zamenjavo. Za razliko od fiksnih stikalnih naprav ta enota omogoča operaterjem, da izolirajo in odstranijo odklopnik brez odklopa celotnega sistema zbiralk. Široko se uporablja za nadzor, zaščito in izolacijo električne opreme v industrijskih obratih, transformatorskih postajah in poslovnih zgradbah. Preprosto povedano, upravlja pretok moči, hkrati pa zagotavlja varnost operaterja in kontinuiteto sistema.

Parametri izdelka (specifikacija)

Certificiranje in zagotavljanje kakovosti

Lugao proizvaja izvlečne srednjenapetostne stikalne naprave v skladu s tehničnimi zahtevami projekta in veljavnimi standardi, kot je IEC 62271-200. Pred pošiljanjem je mogoče predložiti rutinska poročila o preskusih in fotografije pregledov v skladu s potrjenim tehničnim dogovorom.

• Načrtovanje in testiranje na osnovi IEC 62271-200
• Preskus vzdržljivosti električne frekvence
• Preskus mehanskega delovanja
• Preskus delovanja zaklepanja
• Pregled sekundarnega ožičenja
• Preskus delne razelektritve, kjer je primerno
• Tovarniško poročilo o preskusu pred pošiljanjem

Lastnosti in aplikacije izdelka

V1: Kaj narediIzvlečna stikalna napravaStikalna krmilna omarica varnejša od fiksnega tipa?

O: Izvlečna zasnova fizično izolira odklopnik od zbiralk pod napetostjo, ko ga izvlečete. To ustvari vidno odklopno režo, s čimer se med vzdrževanjem odpravi tveganje nenamernega bliska obloka. Lugao dodaja mehanizme zaklopov, ki samodejno pokrijejo fiksne kontakte, ko se modul umakne, kar dodatno poveča varnost.

V2: Katere aplikacije najbolj ustrezajo tej omari?

O: Idealno za:

● Elektrarne (pomožna distribucija električne energije)

● Podatkovni centri (potrebujejo visoko zanesljivost in hitro zamenjavo odklopnika)

● Objekti za nafto in plin (varna izolacija v nevarnih območjih z možnostjo IP54)

● Metro in železniški sistemi (pogoste operacije odklopnika pod obremenitvijo)

● Rudarske in jeklarne (zahtevana je visoka vzdržljivost kratkega stika)

V3: Ali ga je mogoče integrirati s pametnim spremljanjem?

O: Da.Lugaoponuja opcijske senzorje in komunikacijske module (Modbus, IEC 61850) za daljinsko spremljanje položaja vsakega izvlečnega modula.

Podrobnosti o proizvodnji in konkurenčne prednosti

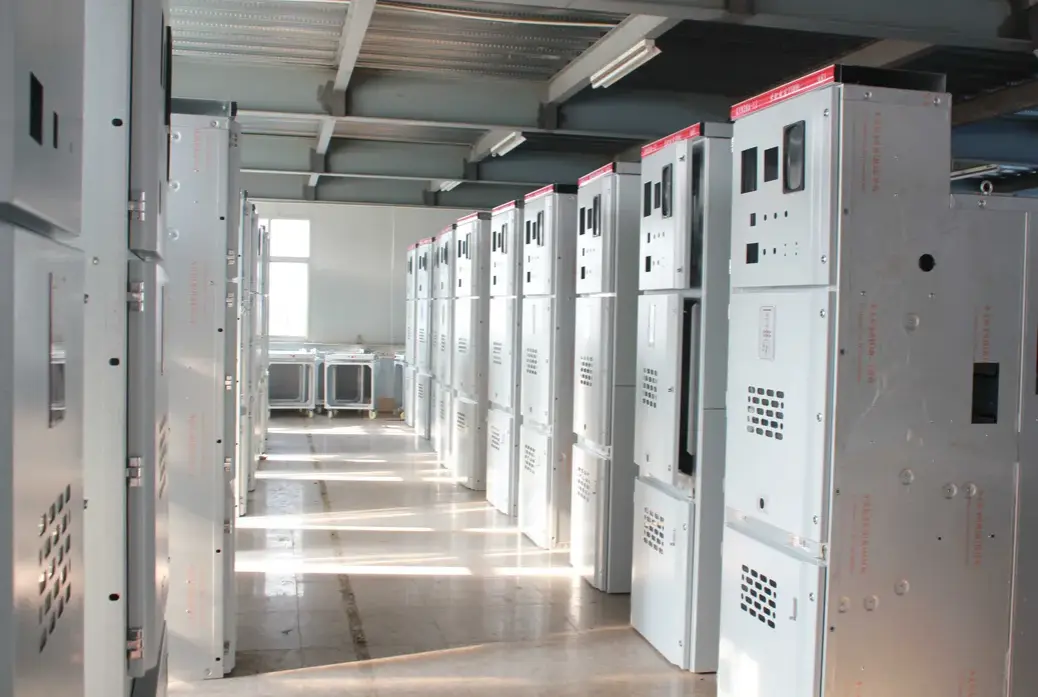

Podrobnosti proizvodnje:

Vsaka izvlečna stikalna stikalna omarica Lugao je izdelana iz lasersko rezanega nerjavečega jekla ali pocinkane pločevine s praškastim premazom (najmanjša debelina 80 μm). Izvlečne tirnice so kromirane za gladko gibanje in ocenjene za 10.000 ciklov vstavljanja/izvleka. Fiksni kontakti so posrebreni (debelina najmanj 10 μm), da se zmanjša kontaktni upor. Vse sekundarne krmilne napeljave uporabljajo kable, ki zavirajo gorenje, izolirane s premreženim polietilenom. Vsaka enota je podvržena 48-urnemu preskusu vžiga in meritvi delne izpraznitve (<5 pC pri 1,1 Ur).

Konkurenčne prednosti v primerjavi s podobnimi izdelki:

Pakiranje, pošiljanje in poprodajne storitve

Pakiranje:

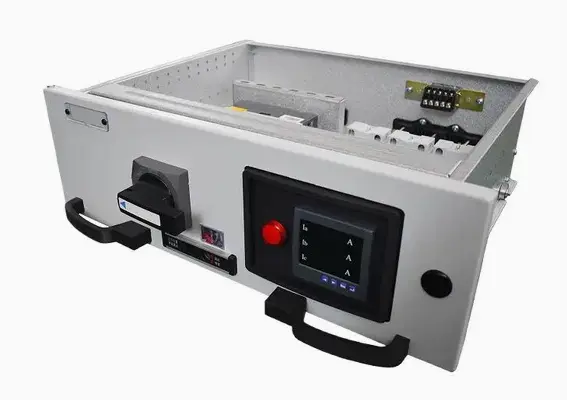

Vsak izvlečni modul je dobavljen ločeno v antistatičnem polnilu iz pene, nato pa je zaprt v lesenem zaboju z indikatorji vlažnosti. Glavna omara je ovita v tri plasti: VCI folija proti rjavenju → folija z mehurčki → izvozno ohišje iz vezanega lesa z jeklenimi trakovi. Vsi pritrdilni elementi in orodje so zapakirani in pritrjeni znotraj vrat.

Dostava:

Po morju (standardno): kontejnerji 20GP ali 40HQ. Za nujne projekte lahko na zahtevo organiziramo letalski ali železniški prevoz. Rok dostave: FOB Ningbo ali CIF do večjih pristanišč.

Poprodajne storitve:

● Garancijska doba: 12 mesecev od zagona ali 18 mesecev od pošiljanja, kar nastopi prej.

● Tehnična podpora na daljavo (video, risbe) – odziv v 2 urah.

Informacije, potrebne za ponudbo

Za zagotovitev natančne ponudbe zaIzvlečna srednjenapetostna stikalna omarica, pošljite nam naslednje podatke:

• Nazivna napetost in frekvenca
• Enočrtni diagram
• Nazivni tok vsakega podajalnika
• Zahteva za tok kratkega stika
• Število dohodnih in odhodnih plošč
• Znamka in model zaščitnega releja
• Zahteve za merjenje in komunikacijo
• Zahteva za klasifikacijo notranjega loka
• Smer vhoda kabla
• Količina in ciljno pristanišče
• Veljaven lokalni standard ali komunalna zahteva

Pogosta vprašanja – vprašanja in odgovori strank

V1: Ali je mogoče izvlečno stikalno stikalno omarico naknadno vgraditi v staro postajo z omejenim prostorom?

O: Da. Njegova modularna in kompaktna zasnova (tipična širina 650 mm za 12 kV) omogoča zamenjavo starejših fiksnih stikalnih naprav brez gradbenih del. Na zahtevo nudimo brezplačno preverjanje postavitve.

V2: Kaj se zgodi, če mehanska zapora odpove, medtem ko je odklopnik v priključenem položaju?

O: Omarice Lugao vključujejo ročno sprostitev v sili, ki je dostopna prek zaprtega pokrova. To je varna zasnova – odklopnik je še vedno mogoče odstraniti s priloženim orodjem. Vendar priporočamo, da to opravi samo usposobljeno osebje.

V3: Ali cena vključuje vse izvlečne module in primarne bakrene palice?

O: Standardna ponudba vključuje modul glavnega odklopnika in vse notranje bakrene palice (v celoti obdelane in prevlečene). Izbirni moduli, kot so tovornjaki PT ali dozirne enote, se navajajo ločeno.

V4: Kako preverim, ali je omarica v skladu z IEC 62271-200?

O: Vsaka enota je dobavljena s potrdilom o tovarniškem preskusu, vključno s poročili o preskusih delne izpraznitve, vzdržljivosti električne frekvence in dinamične stabilnosti. Inšpekcija tretjih oseb (npr. SGS, BV) je dobrodošla v našem obratu.
