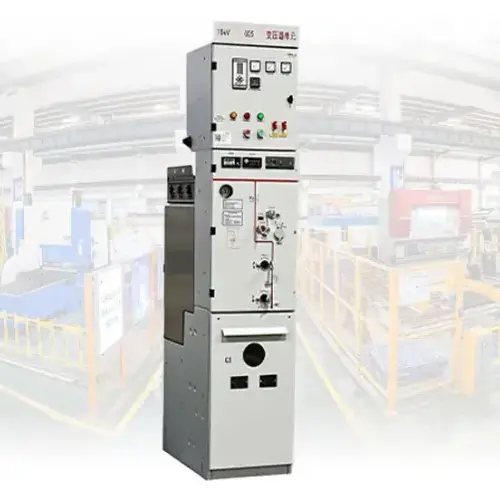

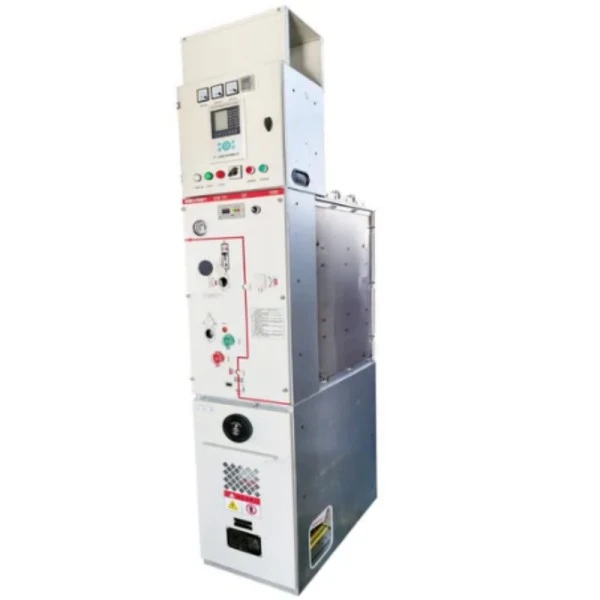

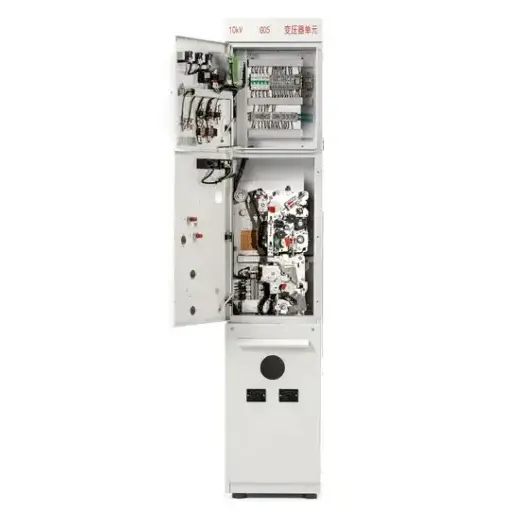

RMU MV HV izolirana stikalna plošča z VCB

Kaj je to?

RMU MV HV izolirana stikalna plošča z VCB je tovarniško sestavljena, kovinsko zaprta električna razdelilna naprava, ki združujeGlavna enota Ring (RMU)funkcionalnost s tehnologijo vakuumskega odklopnika (VCB). RMU omogoča konfiguracijo obročnega omrežja – moč lahko teče iz katere koli smeri, kar zagotavlja neprekinjeno oskrbo. VCB, nameščen v zaprtem vakuumskem prekinjevalniku, ugasne obloke v milisekundah, ko pride do napak.

RMU (obročna glavna enota) se nanaša na kompaktno stikalno napravo, zasnovano za električna omrežja z zankami. Za razliko od radialnih distribucijskih sistemov, kjer lahko ena napaka prekine napajanje celotnega spodnjega toka, vam RMU omogoča ustvarjanje obročaste konfiguracije: moč lahko teče iz katere koli smeri. Ko pride do napake na enem odseku, preprosto izolirate ta odsek, medtem ko ostalo omrežje še naprej prejema napajanje iz alternativnega napajanja.

VCB (Vacuum Circuit Breaker) je srce zaščitnega sistema te plošče. Znotraj zaprtega vakuumskega prekinjevalnika lahko odklopnik pogasi električni oblok v milisekundah, ko pride do napake. Ker v prekinjevalniku ni zraka ali olja, se oblok skoraj v trenutku ugasne, kar zmanjša škodo na nadaljnji opremi in podaljša življenjsko dobo kontakta.

MV HV Insulated Switchgear označuje, da ta izdelek deluje v območju srednje napetosti do visoke napetosti (običajno od 12 kV do 40,5 kV) in uporablja napredno izolacijsko tehnologijo – plin SF6 ali trdni dielektrik – za izolacijo delov pod napetostjo od okolja.

Kaj lahko naredi?

1. Nadzor distribucije električne energije – Vklop/izklop tokokrogov ročno ali prek SCADA

2. Zaščita pred napakami – Prekinitev tokov kratkega stika do 31,5kA

3. Omrežna izolacija – Varno ozemljite odhodne kable za vzdrževanje

Ta plošča omogoča komunalnim službam, industrijskim obratom in poslovnim stavbam, da dosežejo skoraj nič izpadov, hkrati pa ohranjajo absolutno varnost osebja. Vsaka RMU MV HV izolirana stikalna plošča z VCB je izdelana za delovanje v najtežjih okoljih.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

Ključne značilnosti

Vgrajena zaščita VCB --- Za razliko od standardnih RMU-jev z varovalkami, naša RMU MV HV izolirana stikalna plošča z VCB zagotavlja polno ocenjeno prekinitev napake. The vacuum interrupter requires no maintenance over its lifetime.

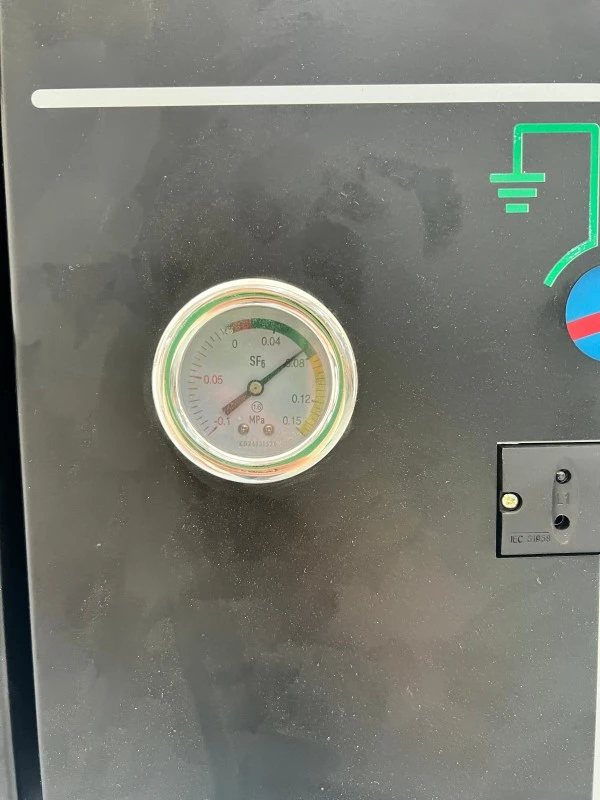

Sealed SF6 Insulation Tank---All live parts are housed in a 3mm stainless steel tank with <0.1% annual leakage. No cleaning, no insulation testing, no exposure to dust or salt fog.

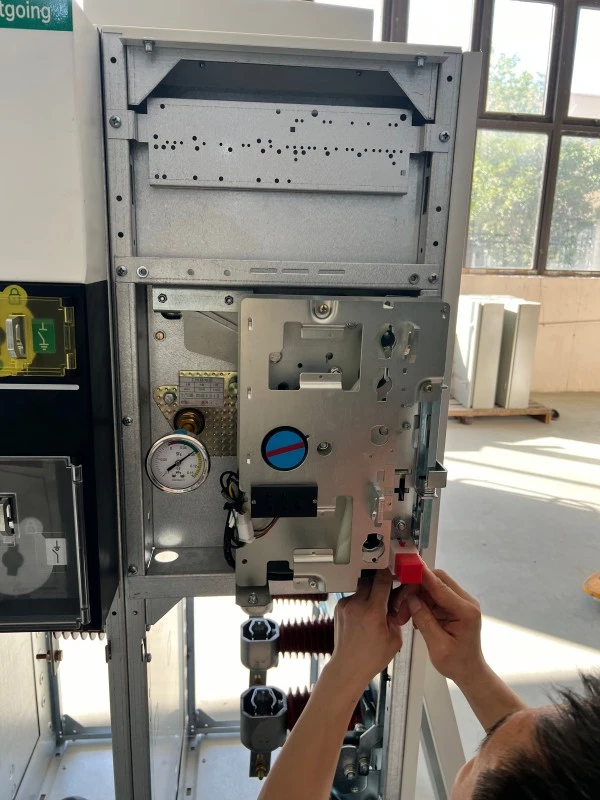

Ločilno stikalo s tremi položaji ponuja priključene, odklopljene in ozemljene položaje z mehansko zaporo za preprečevanje napačnih zaporedij.

Odpornost na notranji oblok --- Preizkušeno pri 20 kA/1 s z razbremenitvijo tlaka, ki usmerja vroče pline stran od upravljavca.

Kompakten odtis --- Zavzame 30-50 % manj prostora kot stikalne naprave z zračno izolacijo, kar je idealno za prostorsko omejene transformatorske postaje.

Oddaljeno spremljanje---Standardni pomožni kontakti plus izbirna komunikacija Modbus ali IEC 61850.

Aplikacije

● Mestna distribucija električne energije (kletne transformatorske postaje, poslovni kompleksi)

● Vetrne in sončne elektrarne (odporen na vibracije, ekstremne temperature)

● Industrijski obrati (jeklarski, cementni, petrokemični)

● Podatkovni centri (zahteve za čas delovanja stopnje III/IV)

● Železniške vlečne postaje (25kV sistemi)

● Rudarstvo (prašno, vlažno okolje)

Funkcijska vprašanja in odgovori

V: V čem se VCB razlikuje od stikala za izklop bremena?

A: A load-break switch interrupts normal load currents only. VCB v tej RMU MV HV izolirani stikalni plošči z VCB prekine napakne tokove do 31,5 kA v milisekundah z uporabo vakuumskega prekinjevalca brez ionizirajočega medija.

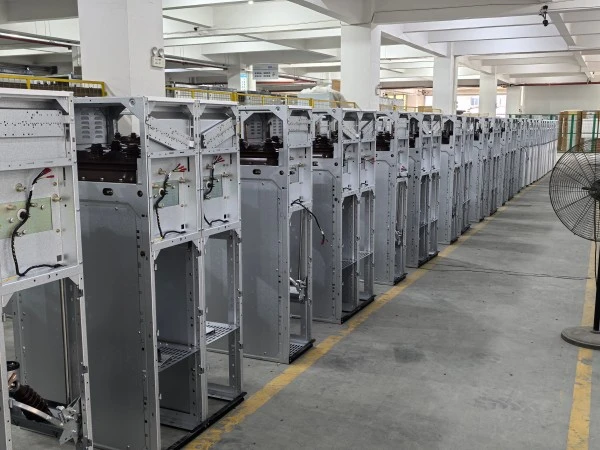

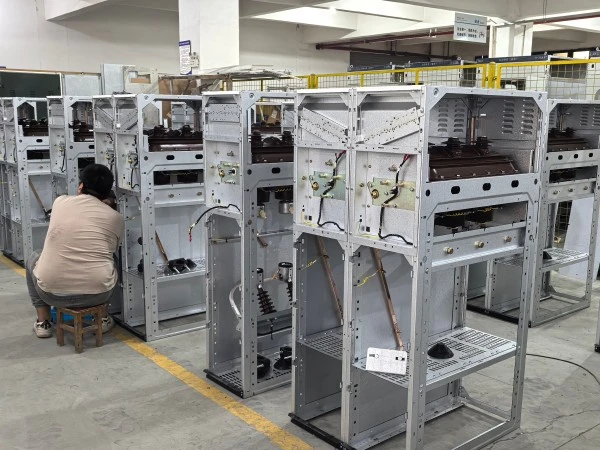

Podrobnosti proizvodnje

Proizvodni proces

● Tank Fabrication---Laser-cut 316L stainless steel, robot-welded, X-ray inspected, pressure-tested at 0.4MPa for 24 hours.

● Sklop vakuumskega prekinjevalca --- Vsak prekinjalnik je podvržen visokonapetostnemu preizkusu 70 kV AC in meritvi kontaktnega upora.

● Predelava SF6 --- Rezervoar je izpraznjen na <10 Pa, nato napolnjen s plinom SF6 (>99,97 % čistosti, rosišče <-50 °C). Halogenski vohalnik preveri vsa tesnila.

● Preizkušanje --- Preskusi mehanske vzdržljivosti (1000 ciklov), dielektričnosti (70 kV/1 min), delne razelektritve (<5 pC) in notranjega obloka (20 kA/1 s).

Zagotavljanje kakovosti in certifikati

Zakaj izbrati Lugao Power?

RMU z VCB proti RMU z varovalko

Na splošno so VCB RMU priporočljivi za sisteme za distribucijo električne energije srednje in velike zmogljivosti, ki zahtevajo pogoste preklope, napredno zaščito in nadzor na daljavo. Varovalke RMU so stroškovno učinkovita rešitev za zaščito transformatorjev in manjša distribucijska omrežja z relativno stabilnimi obremenitvami.

Pakiranje, pošiljanje in poprodaja

Pakiranje

1. Notranji ovoj VCI folije + polnilo iz pene + 9 mm zaboj iz vezanega lesa

2. Tlak SF6 zmanjšan na 0,05 MPa za transport

Poprodajne storitve in garancija

1. Garancijsko obdobje: 12 mesecev od zagona ali 18 mesecev od pošiljanja, kar nastopi prej.

2. Pokritost: napake v materialu/izdelavi, ponovno polnjenje SF6 za puščanje >0,5 %/leto, izguba vakuuma VCB.

3. Izjeme: Nepravilna namestitev, višja sila, nepooblaščena modifikacija, potrošni material.

Storitve:

1. Brezplačno oddaljeno odpravljanje težav (24-urni odziv)

2. Odprema rezervnih delov v roku 48 ur (regionalna skladišča)

3. Na voljo je podaljšana garancija (2, 3 ali 5 let)

Pogosto zastavljena vprašanja

V1: Ali lahko zagotovite poročila o preskusih tipa in FAT?

O: Da. Na voljo so poročila o preskusih tipa IEC. Tovarniško sprejemno testiranje v naši tovarni Zhejiang je dobrodošlo. Pregled tretje osebe (SGS, BV) na voljo na stroške stranke.

V2: Kako se mednarodno obravnavajo garancijski zahtevki?

O: Po e-pošti pošljite fotografije/videoposnetke nalugaoteam@lugaoelectric.com. Diagnoza na daljavo v 24 urah. Za okvare, ki jih krije zavarovanje, vam bomo brezplačno poslali nadomestne dele.

V3: Kakšna je pričakovana življenjska doba te RMU MV HV izolirane stikalne plošče z VCB?

A: SF6 rezervoar in zbiralke: 30 let. VCB prekinjevalnik: 10.000 operacij ali 30 let. Remont mehanizma: 15-20 let. Total service life: 25-30 years with proper maintenance.

V4: Katere plačilne pogoje sprejemate?

O: Prvi kupci: 30 % T/T vnaprej, 70 % pred odpremo. Uveljavljene stranke: 20 % T/T + 80 % proti kopiji B/L. L/C na vpogled sprejet.

V5: Ali se RMU MV HV izolirana stikalna plošča z VCB lahko uporablja na visoki nadmorski višini?

A: Standardna zasnova ≤2000m. Različica za visoke nadmorske višine (povečana lezenje, višji tlak SF6) na voljo do 3500 m. Inženiring po meri za >3500 m.
