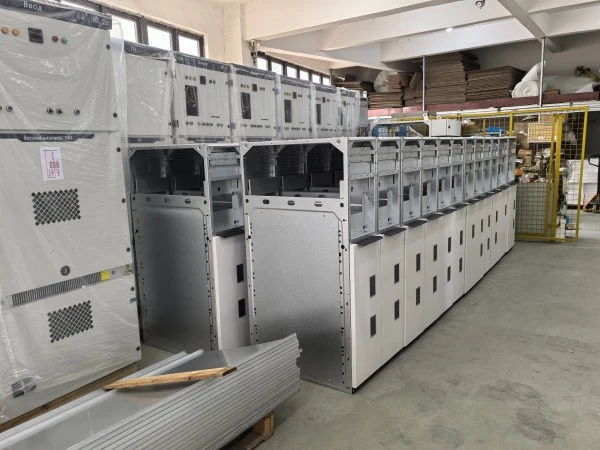

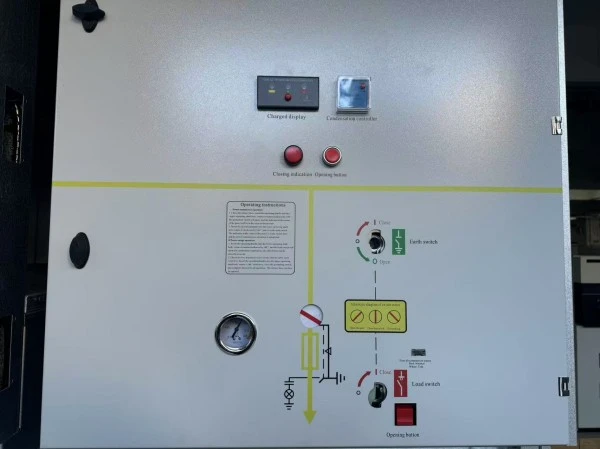

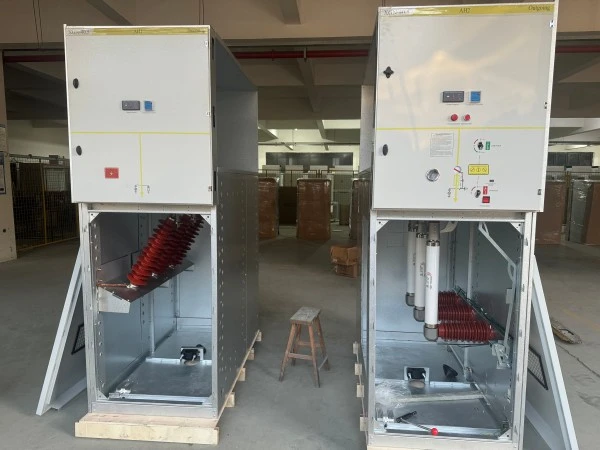

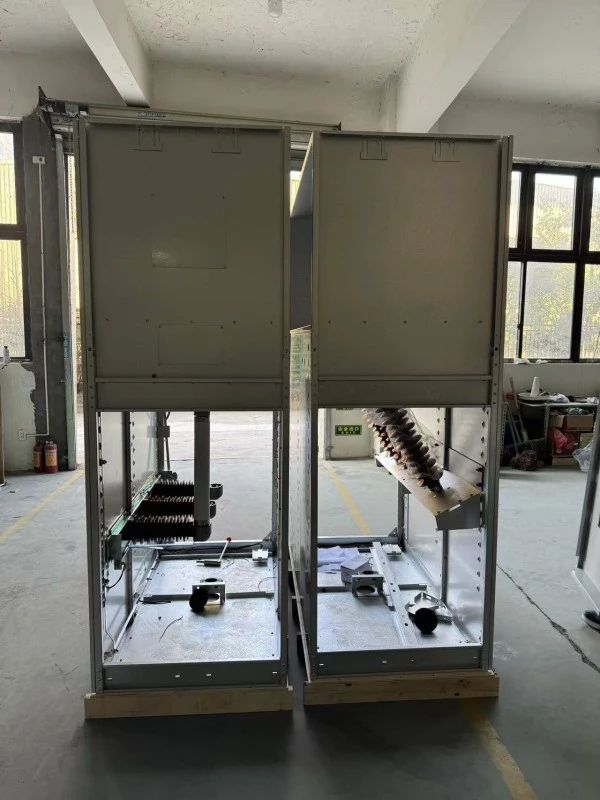

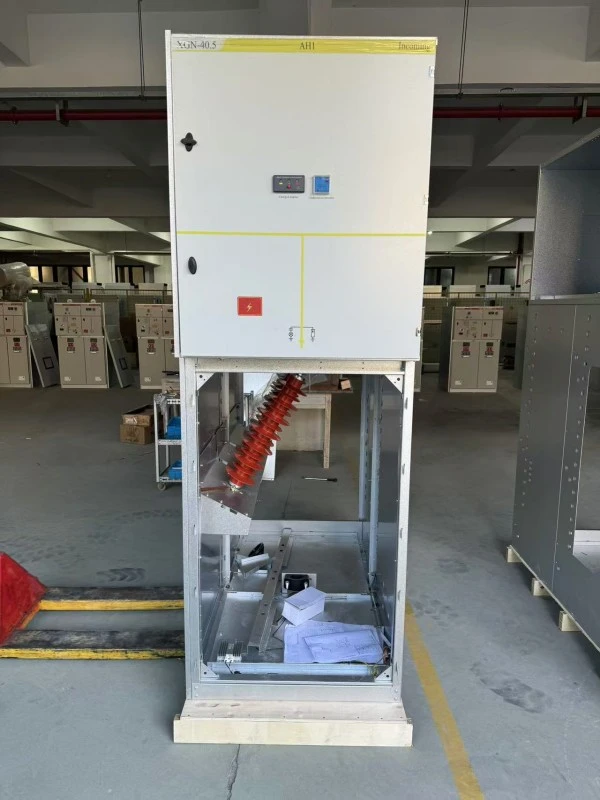

Okolju prijazna plinska izolacija RMU

Okolju prijazna plinska izolacija RMU (Glavna enota Ring) je tovarniško sestavljena, zatesnjena, s kovino zaprta srednjenapetostna stikalna naprava (do 24 kV), ki kot primarni izolacijski medij in medij za dušenje obloka uporablja okolju prijazno mešanico plinov --- namesto čistega SF6. Za razliko od tradicionalnih SF6 RMU, ki imajo visok potencial globalnega segrevanja (GWP = 23.500), ima SF₆ GWP približno 24.300 glede na trenutne referenčne podatke EU. Lugao Power eco-RMU uporablja sintetični zrak, mešanico N₂/SF₆ (z manj kot 10 % SF6) ali plin na osnovi fluoroketonov (C5-FK). Ti plini so nestrupeni, negorljivi in ​​imajo GWP pod 1 (za sintetični zrak) ali pod 600 (za C5-FK), v primerjavi s 23.500 za čisti SF6.

Prednosti izdelka

Zakaj izbratiLugao PowerEco-Gas RMU namesto SF6 alternativ?

Lastnosti izdelka

Seznam funkcij s tehničnimi pojasnili

Podrobnosti proizvodnje

Kako Lugao Power proizvaja Eco-Gas RMU

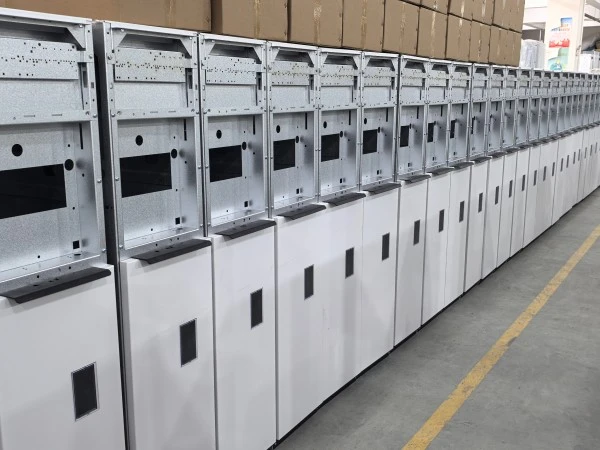

Vsaka okolju prijazna plinska izolacija RMU je proizvedena v našem obratu s certifikatoma ISO 9001:2021 in ISO 14001 v mestu Wenzhou na Kitajskem. Proizvodni proces je posebej prilagojen za ravnanje z ekološkimi plini – za razliko od proizvodnih linij SF6.

Proizvodni proces po korakih

1. Izdelava rezervoarja

● 3 mm nerjaveče jeklo (AISI 304) – lasersko rezano, robotsko upognjeno, varjeno po avtomatiziranem postopku MIG.

● 100 % odkrivanje puščanja helija: rezervoar potopljen v vakuumsko komoro; preskus razprševanja s helijem – stopnja puščanja <1×10⁻⁶ mbar·L/s (20x strožje od zahtev IEC).

2. Sestavljanje komponent

● Mehanizem stikala s tremi položaji, sestavljen v čisti sobi (razred 100.000).

● Posrebreni bakreni kontakti (debelina 15 μm) – zagotavlja nizek kontaktni upor (<30 μΩ).

● Rolotni mehanizem – nerjaveče jeklo, na odmični pogon.

3. Vakuumska obdelava

● Rezervoar segreva na 80 °C pod vakuumom (<10 Pa) 8 ur – odstrani vlago (cilj <10 ppm).

● Preprečuje notranjo kondenzacijo in razpad dielektrika.

4. Eko plinsko polnjenje

● Mešanica plinov, pripravljena v namenski mešalni postaji (natančnost ±1%).

● Za mešanico C5-FK: C5-FK (fluoroketon) + CO₂ + O₂ (sledi).

● Polnilni tlak: relativno 0,04 MPa pri 20°C.

● Vsak rezervoar je serijsko oštevilčen z oznako sestave plina.

5. Končno električno testiranje

● Odporna močna frekvenca: 42kV/1min (12kV enote).

● Impulz strele: 75kV vrh (1,2/50μs).

● Delna razelektritev: <5 pC pri 1,2 Ur (12 kV = 14,4 kV preskusna napetost).

● Merjenje kontaktnega upora: Zapisano na potrdilu o preskusu.

● Preizkus mehanskega delovanja: 50 ciklov odpiranja/zapiranja – brez spremembe tlaka plina.

6. Preverjanje zapore

● Vse mehanske zapore preizkušene z merilnimi zatiči – zabeležena meritev sile.

7. Embalaža

● Enota, polnjena s plinom, zaprta s transportnim pokrovom na ventilu.

● Manometer zaščiten s penastim pokrovom

Mejniki nadzora kakovosti

Poprodajne storitve in garancija

Garancijska doba:

12 mesecev od datuma zagona ali 18 mesecev od datuma odpreme (kar nastopi prej).

Zajeto v garanciji:

1. Vsi mehanski deli (stikalni mehanizem, zapore, ozemljitveno stikalo, indikatorji)

2. Celovitost rezervoarja za plin (puščanje zaradi proizvodne napake)

3. Primarni in sekundarni kontakti

4. Sestava ekološkega plina (če tovarniško polnjenje odstopa od certifikata)

5. Merilnik tlaka in gostote

Ni zajeto:

1. Poškodbe zaradi nepravilnega shranjevanja ali namestitve (npr. padec enote)

2. Zunanja korozija zaradi agresivnega okolja (npr. kemični obrat)

3. Naravne nesreče (potres, poplava, strela)

4. Potrošni material (varovalke, indikatorske lučke, baterije)

Pogosto zastavljena vprašanja

V1: Kateri plin točno se uporablja v okolju prijazni plinski izolaciji RMU?

O: Lugao Power ponuja dve možnosti:

● Možnost A (ekonomično): mešanica N₂ + 10 % SF₆ – GWP ≈ 2.350 (še vedno 90 % nižji od čistega SF₆).

● Možnost B (green premium): C5-FK (fluoroketon) + CO₂ + O₂ – GWP < 600, brez PFAS, primerno za projekte, ki želijo zmanjšati odvisnost od izolacijskih plinov SF₆ z visokim GWP.

Oba sta nestrupena, negorljiva in odobrena s standardom IEC 62271-200.

V2: Ali je zmogljivost plina enaka SF6?

O: Da, pri enakem delovnem tlaku (0,04–0,05 MPa) sta dielektrična trdnost in zmožnost gašenja obloka enakovredni. Naš okolju prijazen RMU opravi enake tipske preskuse kot enote SF6: vzdržljivost 42 kV, ustvarjanje kratkega stika 20 kA in 50 mehanskih operacij.

V3: Kaj se zgodi, če plin uhaja? Je nevarno za delavce?

O: Ekološki plin ni strupen (za razliko od SF6, ki lahko ob obloku proizvaja strupene stranske produkte). Vendar bi lahko velika puščanja v zaprtih prostorih izpodrinila kisik. Lugao Power RMU vključuje alarm nizkega tlaka. Če se sproži, prezračite prostor pred vstopom. Sam plin je v majhnih količinah varen za vdihavanje (podobno kot izpust CO₂ iz gasilnega aparata).

V4: Ali lahko po potrebi ponovno napolnim plin lokalno?

O: Rezervoar je zapečaten za vse življenje --- v normalnih pogojih (stopnja puščanja <0,1 % na leto) vam nikoli ne bi bilo treba ponovno polniti. Če pa je ventil poškodovan, Lugao Power zagotovi komplete za ponovno polnjenje z natančno mešanico plinov. Ne priporočamo uporabe lokalnega SF6 – to bi izničilo okoljski namen.

V5: Ali je vaša okolju prijazna plinska izolacija RMU dražja od SF6?

O: Začetni strošek nakupa je približno 8-12 % višji zaradi plinske mešanice in namenske proizvodne linije. Vendar:

1. Izognete se prihodnjim stroškom predelave SF6

2. Upravičeni ste do davčnih spodbud za zeleno gradnjo (npr. v Singapurju, EU).

3. Številna javna podjetja zdaj pri točkovanju javnih naročil plačujejo premijo za stikalne naprave brez SF6.

4. Več kot 20-letni življenjski cikel je Lugaov eco-RMU stroškovno nevtralen ali cenejši.

V6: Katere certifikate ima ta RMU?

A: Popolni tipski preskusi IEC 62271-200 (certificirano KEMA). Dodatno:

● ISO 14001 (vodenje okolja v proizvodnji)

● Oznaka CE

● Kitajski GB/T 3906

V7: Ali lahko naknadno opremim obstoječo ploščo SF6 RMU z ekološkim plinom?

O: Ne, sistem za ravnanje s plinom, tesnila in nastavitve tlaka so drugačni. Vendar pa je Lugao Powerplinsko izoliran RMUima enake zunanje mere in razmik zbiralk kot večina standardnih SF6 RMU. To omogoča zamenjavo po namestitvi brez gradbenih del.

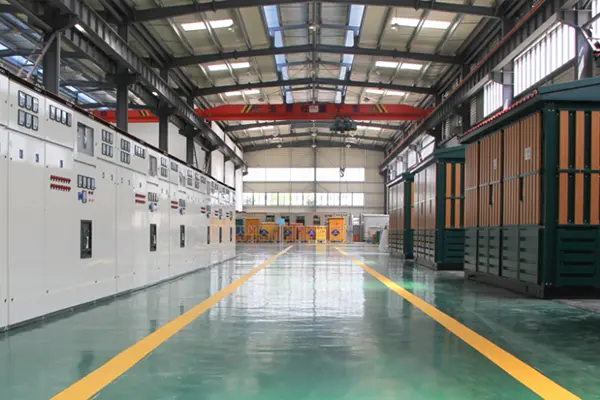

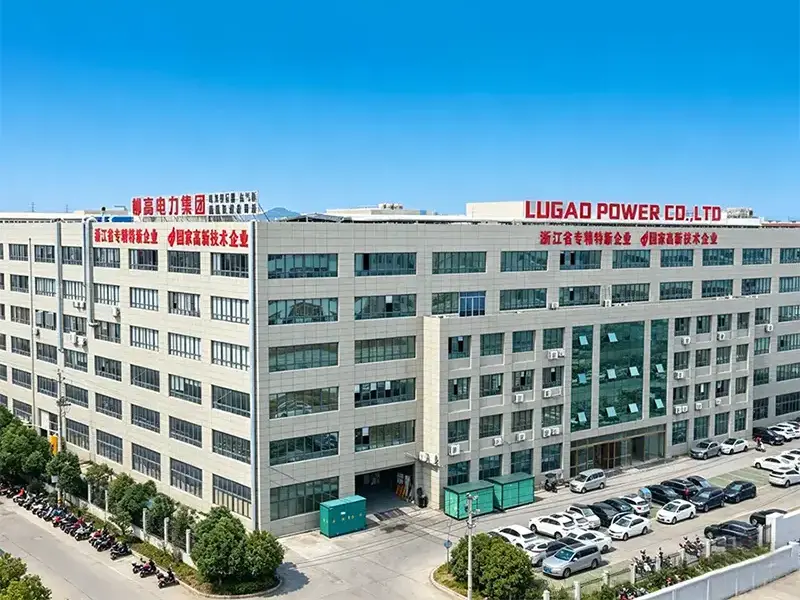

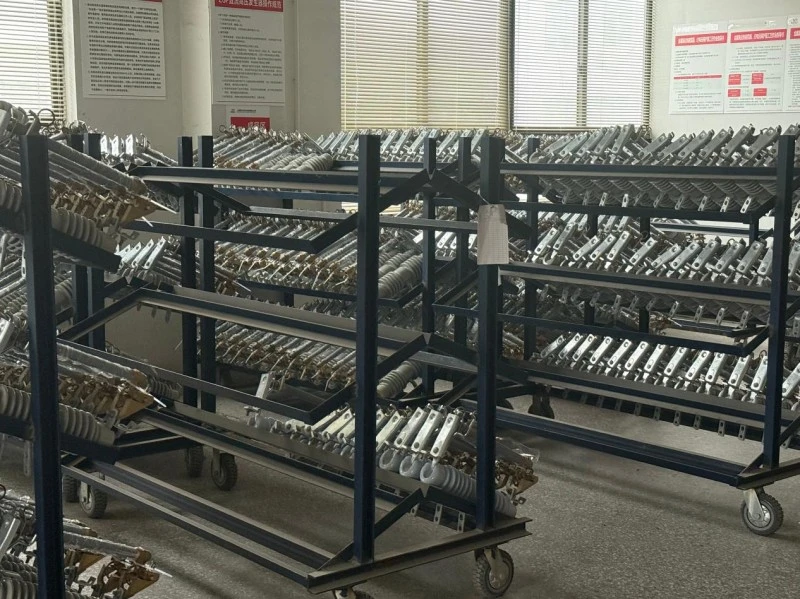

Tovarna Lugao
