Ko zaščitni releji ne odpravijo napake v kritičnem 0,1-sekundnem oknu, lahko posledični blisk obloka izhlapi zbiralke in sproži katastrofalne izpade električne energije v transformatorskih postajah – toda kako izbrati stikalno opremo, ki zagotavlja tako hitro prekinitev napake kot dolgoročno mehansko vzdržljivost pri ponavljajočih se obremenitvah kratkega stika? Lugao Power Co., Ltd. to obravnava z našimi visokonapetostnimi stikalnimi rešitvami, zasnovanimi kot kovinsko zaprti, strogo preizkušeni sistemi z vakuumskimi ali SF6 odklopniki s prekinitvenimi močmi do 40 kA, ki zagotavljajo komunalnim službam in težkim industrijskim objektom zanesljivo zaščito in nadzor za primarna distribucijska omrežja, kjer so tokovi napak resni in je neprekinjenost napajanja kritična.
Se soočate z visokimi okvarnimi tokovi? Tukaj je opisano, kako ugotoviti, ali je HV stikalna naprava vaša edina možnost
Pri ocenjevanju kvalificiranih dobaviteljev stikalnih naprav za primarna distribucijska omrežja se inženirske ekipe za nabavo pogosto sprašujejo: Pri kateri trenutni ravni napake postane zaščita RMU neustrezna, kar zahteva specifikacijovisokonapetostne stikalne napravewith full-power circuit breakers? Odgovor je odvisen od velikosti toka napake, zahtev za koordinacijo zaščite in kritičnosti vezja.
Visokonapetostna stikalna naprava je posebej zasnovana za primarna distribucijska omrežja, kjer so tokovi napak resni in mora zaščitni sistem prekiniti tokove kratkega stika, ne da bi se zanašal na rezervne varovalke. Za razliko od RMU-jev, ki združujejo bremenska stikala z varovalkami za ekonomično zaščito pred napakami, visokonapetostne stikalne naprave vključujejo močnostne odklopnike, ki lahko prekinejo polne tokove kratkega stika do 40 kA ali več. Ta konfiguracija je bistvenega pomena za električne razdelilne postaje, težke industrijske obrate in naprave za obnovljivo energijo, kjer stopnje napak presegajo zmogljivost opreme, zaščitene z varovalkami.
Visokonapetostna stikalna naprava Lugao ima bodisi vlečene ali fiksne konfiguracije odklopnikov, ki zagotavljajo prilagodljivost pri vzdrževanju in delovanju. Konstrukcija, zaprta s kovino, z ločenimi razdelki zbiralke zagotavlja zadrževanje napak in preprečuje širjenje notranjega obloka na sosednje odseke. Robustna zasnova, potrjena s strogim tipskim testiranjem, zagotavlja desetletja zanesljive storitve v zahtevnih okoljih.
Kako Lugao potrdi odpornost proti obloku in odpornost na kratek stik?
Visokonapetostne stikalne naprave morajo prenesti ogromne elektromagnetne sile in energijo obločnega bliska, ki nastane med resnimi okvarami. Sistemi visokonapetostnih stikalnih naprav Lugao so zasnovani z visoko dielektričnimi temelji, potrjenimi s strogim testiranjem: vzdržljivost električne frekvence pri 42 kV za eno minuto in vzdržljivost impulza strele pri 75 kV, kar ustreza ali presega standarde IEC 62271-200. Ocene vzdržljivosti kratkega stika so potrjene s testiranjem polne moči, s primeri, ki vključujejo 20 kA do 40 kA RMS na strani visoke napetosti.
Odpornost proti obloku je kritična varnostna lastnost. Naše stikalne naprave so podvržene testiranju napak na notranjem obloku (ocena IAC), da se zagotovi, da lahko ohišje zadrži in varno odvaja energijo obloka, s čimer zaščiti osebje in sosednjo opremo. Inšpekcijski pregledi po preskusu potrjujejo celovitost spoja zbiralke in ničelno strukturno deformacijo, kar projektantom zagotavlja stabilnost sistema v najzahtevnejših pogojih napake.
Katere strukturne zaščite in okoljske prilagoditve so vključene?
Izpostavljen vremenskim vplivom, prahu in morebitnim oblokom, je ohišje stikalne naprave prva obramba pred degradacijo okolja in posledicami nesreč. Visokonapetostna stikalna naprava Lugao dosega stopnje zaščite IP4X za notranje enote in višje ocene za zunanje instalacije, kar zagotavlja učinkovito odpornost proti vdoru trdnih delcev in brizganju vode. Ohišje, izdelano iz jekla, odpornega proti koroziji, s površinsko obdelavo proti koroziji (debelina ≥ 2 mm za kritične komponente), vzdrži ekstremne temperature okolja, visoko vlažnost in jedko obalno atmosfero.
Ločeni razdelki zbiralke in odklopnika zagotavljajo večjo varnost s fizičnim ločevanjem delov pod napetostjo. Vsak funkcionalni predel je neodvisno zaprt z ognjeodpornimi pregradami, ki preprečujejo širjenje napak med odseki in vsebujejo morebitne incidente v izvornem predelu. Ta zasnova razdeljevanja zagotavlja, da napaka v enem odseku ne ogrozi celovitosti sosednjih odsekov, ohranja stabilnost sistema in zmanjšuje škodo.
Katere napetostne razrede in možnosti konfiguracije lahko dobavi Lugao?

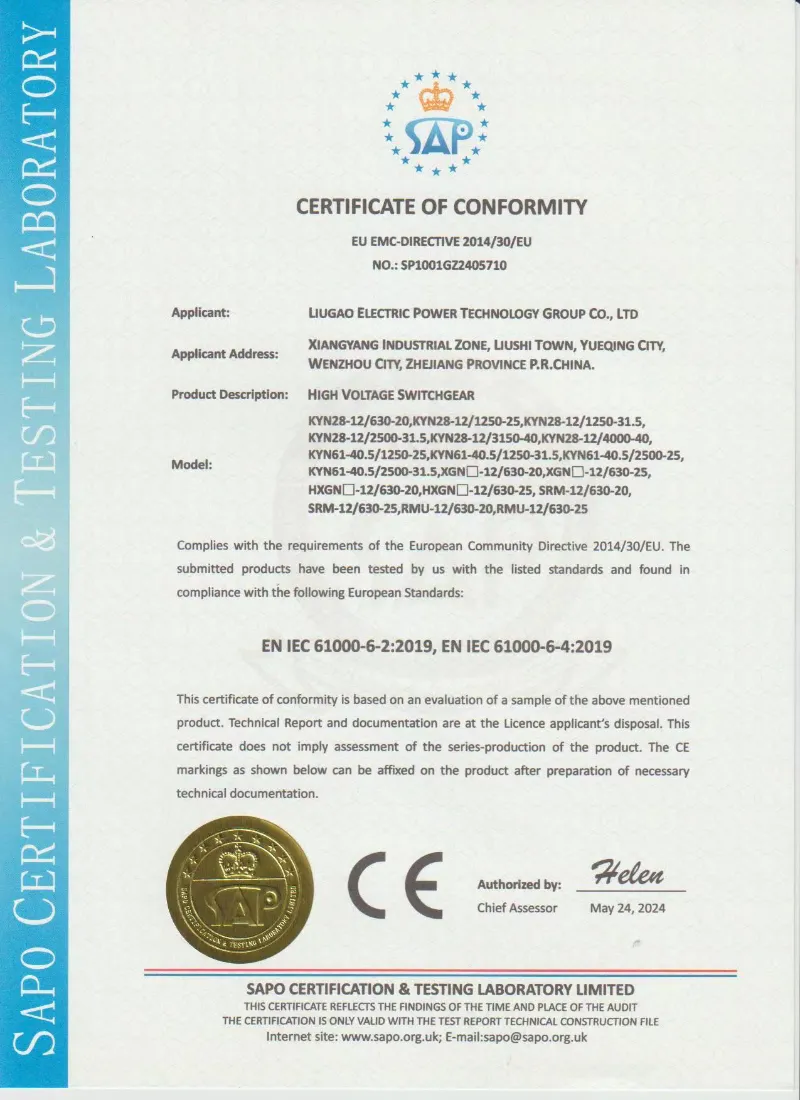

Lugaova proizvodna delavnica s certifikatom ISO9001 in SGS, opremljena s profesionalnimi montažnimi linijami in polnozmogljivimi testnimi odseki, izdeluje visokonapetostne stikalne naprave v strogem skladu z mednarodnimi standardi IEC, GB, CE in CCC, ki podpirajo neposredno uvedbo plug-and-play brez dragih sprememb na lokaciji.
Napetostni razredi in razponi zmogljivosti
Napetostni razred
Scenarij uporabe
Možnosti konfiguracije
40,5 kV / 33 kV visokonapetostne stikalne naprave
Komunalne razdelilne postaje, kolektorski sistemi vetrnih elektrarn, težke industrijske cone, ki zahtevajo robustno odpornost na kratek stik in nizke ravni delne razelektritve
KYN61-40.5 zračno izolirane ali GIS konfiguracije z vakuumskimi ali SF6 odklopniki
Mestne visoke stavbe, stanovanjske skupnosti, komunalna infrastruktura, aplikacije za avtomatizacijo državnih omrežij
Opremljen z inteligentnimi moduli, ki omogočajo daljinsko upravljanje, zaznavanje in zaščito
12kV / 11kV razdelilne stikalne naprave
Komercialni kompleksi, stanovanjske skupnosti, projekti elektrifikacije podeželja
Fiksne ali risljive izvedbe z možnostmi vakuumskega odklopnika
Možnosti stikalnih naprav in komponent
Lugao ponuja prilagodljive notranje konfiguracije, ki ustrezajo specifičnim projektnim zahtevam:
· Vrsta odklopnika:Vakuumski odklopnik (VCB) za srednjenapetostne aplikacije, ki nudi vrhunsko gašenje obloka in daljšo življenjsko dobo. Odklopniki SF6 so na voljo za aplikacije z višjo napetostjo, ki zahtevajo robustno prekinitveno zmogljivost.
· Tipi stikalnih omaric: KYN28A, KYN61, or GIS configurations with fixed or drawable designs, supporting ring network, terminal, or dual power supply modes.
· Zaščita in nadzor:Vgrajeni zaščitni releji s komunikacijskimi vmesniki za daljinsko spremljanje in krmiljenje, vključno s funkcijami za zaščito pred prekomernim tokom, zemeljsko napako, smerno in diferencialno zaščito.
Kako izbrati idealno visokonapetostno konfiguracijo stikalne naprave za vašo primarno postajo?
Za električne transformatorske postaje in težke industrijske obrate, kjer so okvarni tokovi resni in je zanesljivost tokokroga kritična, so visokonapetostne stikalne naprave z zaščito pred odklopnikom bistvenega pomena. Lugao ponuja prilagojene možnosti konfiguracije, vključno z različnimi ocenami odklopnikov, razporeditvijo zbiralk in zaščitnimi shemami, ki ustrezajo specifičnim zahtevam projekta. Robustna konstrukcija in celovito testiranje zagotavljata desetletja zanesljive storitve v zahtevnih okoljih.
Oglejte si našo proizvodno linijoVideo
Iz prve roke izkusite Lugaovo visokonapetostno izdelovalno stikalno opremo:
LUGAO KYN visokonapetostna stikalna naprava z zračno izolacijo je zasnovana za notranje srednjenapetostne distribucijske sisteme od 3,6 kV do 40,5 kV. Uporablja razdeljeno kovinsko prevlečeno strukturo, izvlečni ročni voziček vakuumskega odklopnika, mehanske zapore, ozemljitveno stikalo in zračno izolacijo brez plina SF6. Stikalno napravo je mogoče konfigurirati za vhodne napajalnike, odhodne napajalnike, plošče spojnikov vodila, merilne plošče in zaščitne sheme v skladu z zahtevami projekta.
Fiksna visokonapetostna stikalna plošča tipa lugao z ročnim vozičkom je zasnovana za notranje distribucijske sisteme od 3 kV do 40,5 kV. Uporablja kovinsko zaprto predelno strukturo, izvlečni ročni voziček vakuumskega odklopnika, mehanske in električne zapore, tokovne in napetostne transformatorje, zaščitne releje in ozemljitveno stikalo. Stikalno napravo je mogoče konfigurirati za vhodne napajalnike, izhodne napajalnike, zaščito transformatorjev, krmiljenje motorjev, kondenzatorske banke in distribucijske projekte transformatorskih postaj v skladu s potrjenimi tehničnimi zahtevami.
Lugao Power Co., Ltd. vam prinaša naslednjo generacijo rešitev za distribucijo električne energije. Kot vrhunski proizvajalec dobavljamo visokonapetostne fiksne AC kovinske zaprte stikalne naprave, zasnovane za zanesljivo delovanje v sekundarnih distribucijskih sistemih 3,6–12 kV. Ta visokonapetostna fiksna AC kovinska zaprta stikalna naprava daje prednost obratovalni varnosti, arhitekturi, ki prihrani prostor, in dolgoročni vzdržljivosti. Z višjo mehansko vzdržljivostjo in mednarodnimi certifikati naša rešitev zagotavlja nemoten sprejem in distribucijo energije za industrijske in komunalne aplikacije, hkrati pa znatno zmanjša stroške vzdrževanja.
Lugao Power Co., Ltd. vas vabi, da raziščete našo visokonapetostno stikalno napravo fiksnega tipa XGN Box-type – kompaktno, popolnoma zaprto in zelo zanesljivo rešitev za distribucijska omrežja 6kV–35kV. Zasnovan za uporabo v zaprtih prostorih, ima fiksno nameščeno konfiguracijo odklopnika, vidne odklopne kontakte in močno delovanje proti kondenzaciji. Nadgradite svojo distribucijsko varnost in operativno učinkovitost že danes z izbiro fiksne visokonapetostne stikalne naprave XGN Box, ki izpolnjuje najstrožje zahteve vašega omrežja.
Lugao Power Co., Ltd. vas vabi k nakupu 35 kV transformatorske postaje KYN z oklepno izvlečno stikalno napravo – težka rešitev, odporna na oblok, obložena s kovino, za primarno distribucijo 35 kV. S popolnoma oklepno konstrukcijo, resničnimi izvlečnimi prekinjevalnimi vozički in zaklepanjem s petimi preventivami zagotavlja varnost pri delovanju, zmanjšuje tveganje obloka in omogoča hitro zamenjavo odklopnika. Nadgradite svojo 35 kV postajo z varnim preklapljanjem še danes.
Lugao Power Co., Ltd. vas vabi, da pridobite visokonapetostno stikalno napravo s petimi preventivnimi zaklepi KYN Center --- kompaktno, kovinsko oblečeno notranjo AC stikalno napravo, zasnovano za distribucijo električne energije 3,6–12 kV. S polnim zaklepanjem s petimi preventivami, zasnovo, odporno na električni oblok, in 30-letno mehansko življenjsko dobo odpravlja napake pri delovanju, povečuje varnost osebja in zmanjšuje nenačrtovane izpade. Nadgradite svojo podpostajo z inteligentnim preklapljanjem, ki je varno še danes.
Lugao je profesionalni Visokonapetostne stikalne naprave proizvajalec in dobavitelj na Kitajskem. S prilagojenimi tehničnimi rešitvami, podporo OEM/ODM, tovarniškim testiranjem in inženirsko pomočjo Lugao Power strankam pomaga zgraditi zanesljive in učinkovite sisteme za distribucijo električne energije za projekte po vsem svetu.
