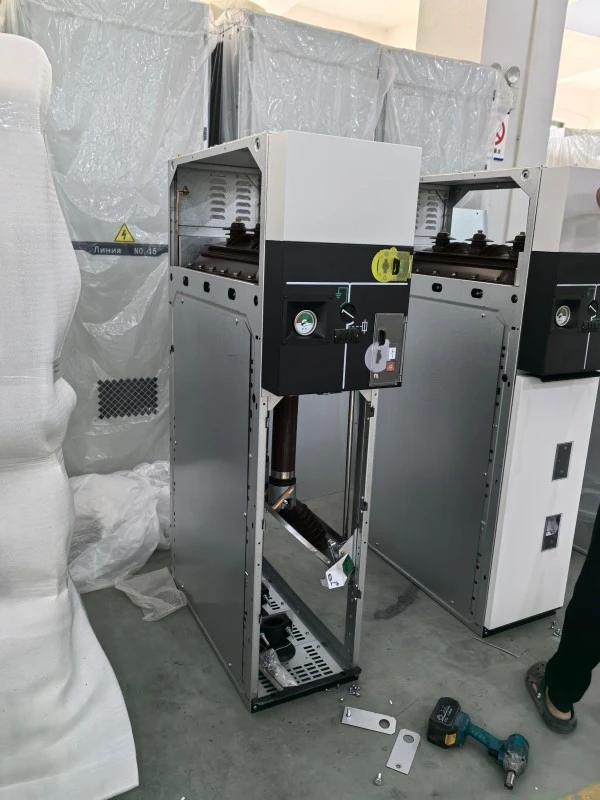

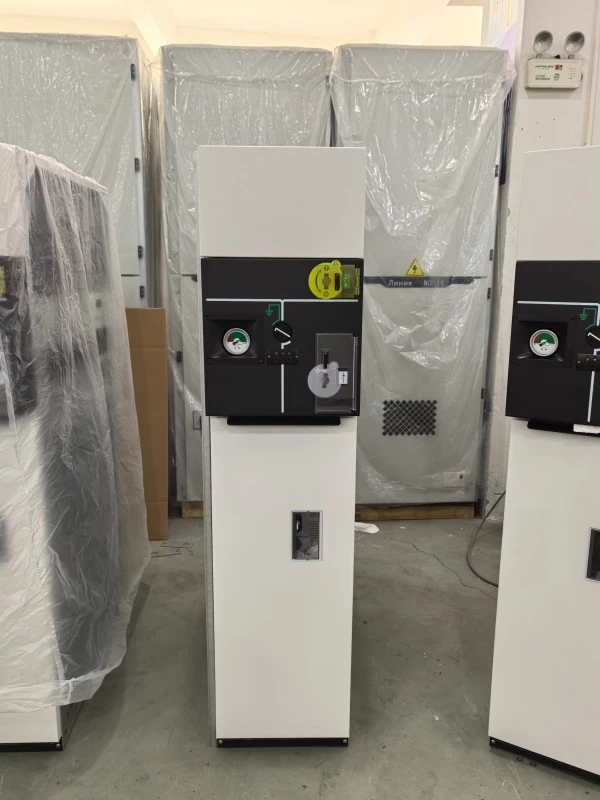

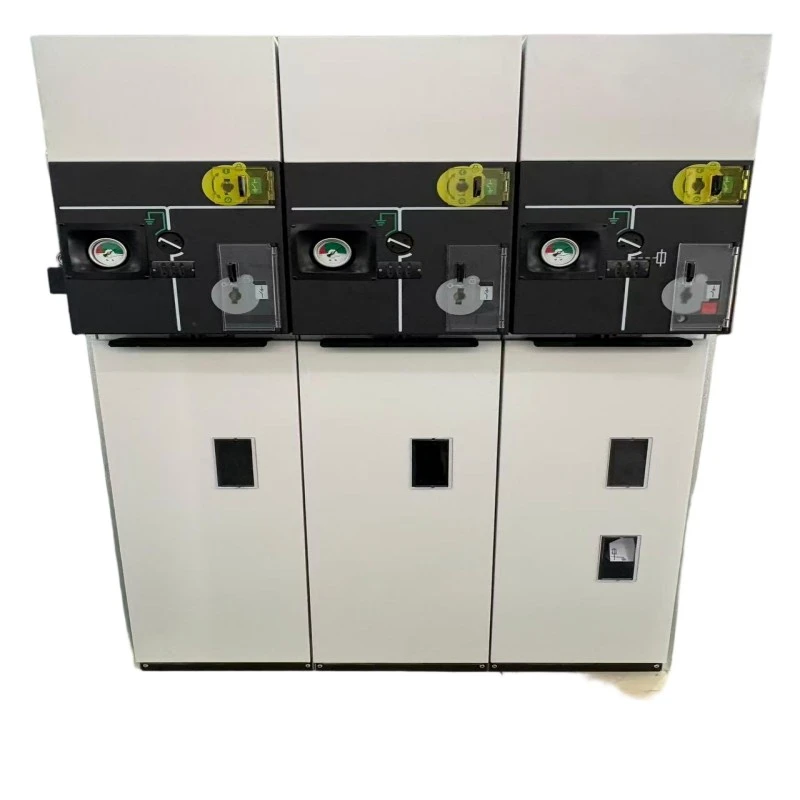

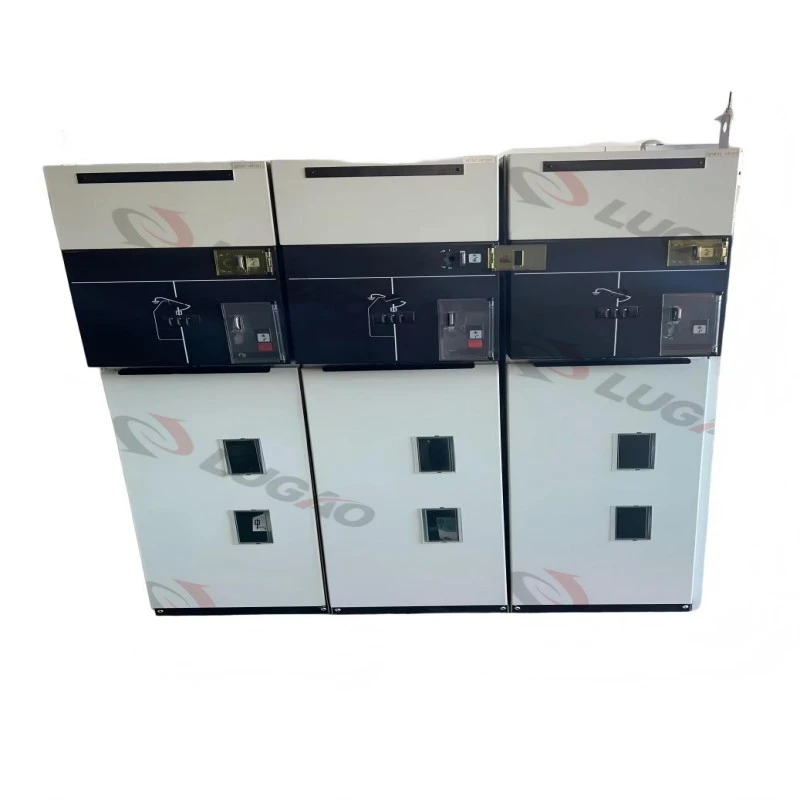

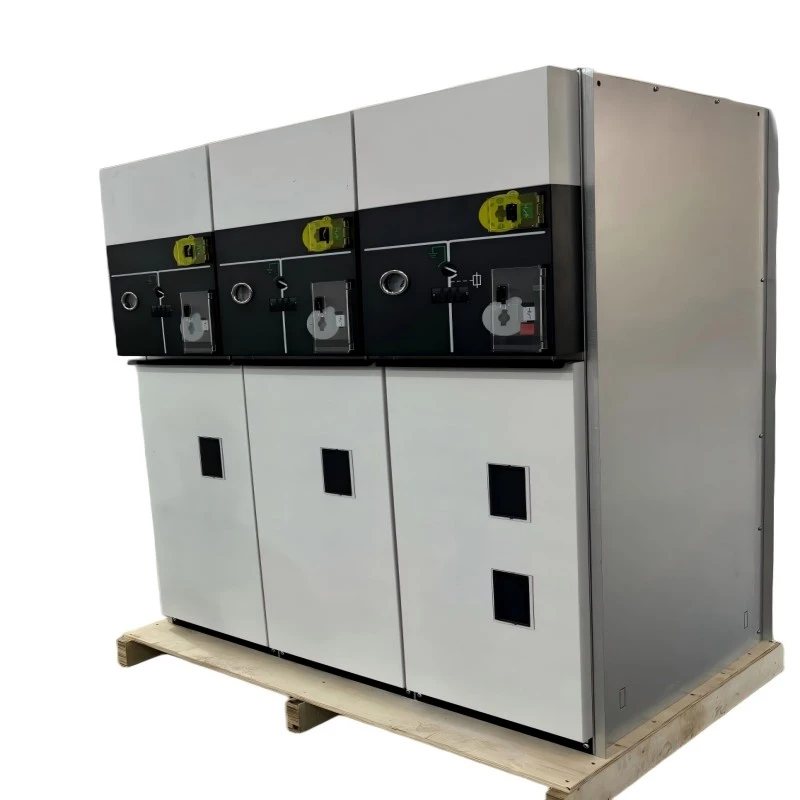

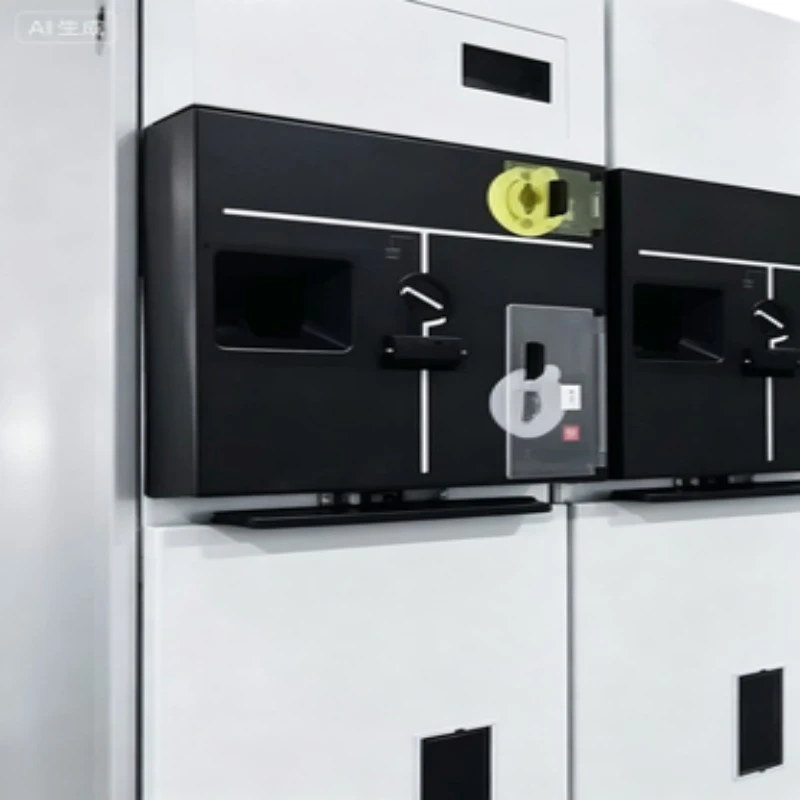

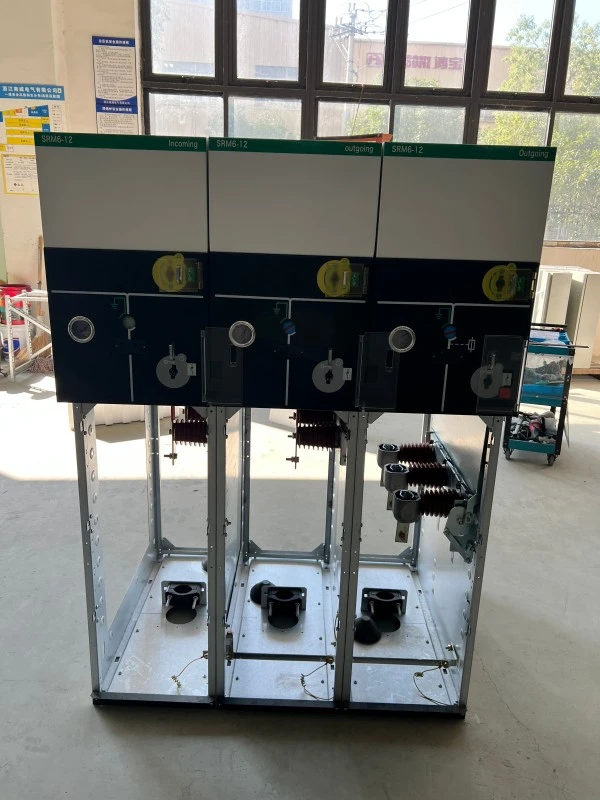

Sistem zaklepanja z nizko vsebnostjo plina RMU s kovinskim ohišjem

Sistem zaklepanja z nizko vsebnostjo plina kovinsko zaprt RMU (Glavna enota Ring) je tovarniško sestavljena tipsko preizkušena stikalna naprava za srednjenapetostna distribucijska omrežja (do 24kV). Združuje plinsko tehnologijo, izolirano s SF6 ali brez SF6, z mehanskim in električnim zapornim sistemom nizkega tlaka plina.

Kaj počne:

RMU varno povezuje, izolira in ščiti transformatorje in kabelska vezja v obročnih omrežjih. »Low Gas Interlock System« samodejno prepreči delovanje (zapiranje ali ozemljitev), ko notranji tlak plina pade pod varne mejne vrednosti – s čimer se odpravi tveganje notranjega obloka zaradi nezadostne dielektrične trdnosti. Konstrukcija, zaprta s kovino, zagotavlja robustno fizično zaščito in elektromagnetno zaščito.

Ključne funkcije:

● Ustvarjanje/prekinitev obremenitve

● Delovanje ozemljitvenega stikala z zaporo

● Zaščita zaradi okvarjenega toka (z varovalko ali relejem)

● Alarm nizkega tlaka plina in zaklepanje

● Vidna izolacija pod kovinskim ohišjem

Vsak RMU s kovinskim ohišjem z nizko vsebnostjo plinov Lugao Power je skladen s standardoma IEC 62271-200 in GB/T 3906, kar zagotavlja brezhibno integracijo v pametna omrežja.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

Osnovne funkcije (z razdelkom z vprašanji in odgovori)

Lastnost 1: Zaklepni mehanizem z nizkim tlakom plina

Preprečuje zapiranje ali ozemljitev, ko je gostota plina nezadostna.

Mehanska ključavnica + povratna informacija pomožnega kontakta na RTU.

Lastnost 2: kovinsko zaprt, popolnoma zaprt rezervoar

Rezervoar iz nerjavečega jekla z laserskim varjenjem.

Brez zunanjih izpostavljenih delov pod napetostjo.

Funkcija 3: integrirane mehanske/električne zapore

● Stikalo za obremenitev – stikalo za ozemljitev – zaklepna veriga sprednjega pokrova.

Določbe o ključavnicah in obešankah.

Funkcija 4: Kompaktna in modularna zasnova

Širina do 375 mm na enoto.

Raztegljiva na obe strani.

Funkcija 5: Vzdrževanju prijazen plinski sistem

Samotesnilni ventili; manometer plina z rdeče označenim območjem nizkega tlaka.

Aplikacije

1. Sekundarna distribucijska omrežja (stanovanjski in poslovni kompleksi)

2. Zbirne postaje vetrne/sončne energije (prilagodljivost okolju)

3. Stikalne sobe vozlišča za polnjenje električnih vozil

4. Rezervni podajalniki podatkovnega centra

5. Obročna omrežja industrijskih obratov

Vprašanja in odgovori---Poglobljeni potop v lastnosti izdelka

V1: Ali zapora pri nizki ravni plina vpliva na normalno hitrost delovanja?

O: Ne. Pri normalnem tlaku je zaklep prozoren. Samo ko plin uhaja (npr. zaradi staranja tesnila), se ključavnica zaskoči --- običajno po 10+ letih. Med rutinskim preklopom doda ničelno zakasnitev.

V2: Kakšen je tipičen interval polnjenja s plinom?

O: Za različico SF6, >20 let v normalnih pogojih. Blokada za nizko raven plina bo sprožila alarm precej pred kritično raven, kar bo omogočilo načrtovano vzdrževanje.

V3: Ali je RMU v kovinskem ohišju z nizko vsebnostjo plina primeren za avtomatizacijo pametnega omrežja?

O: Vsekakor. Vsaka enota nudi pomožne kontakte za alarm za nizko raven plina, stanje zaklepanja in položaj stikala --- združljivo z IEC 61850 prek RTU.

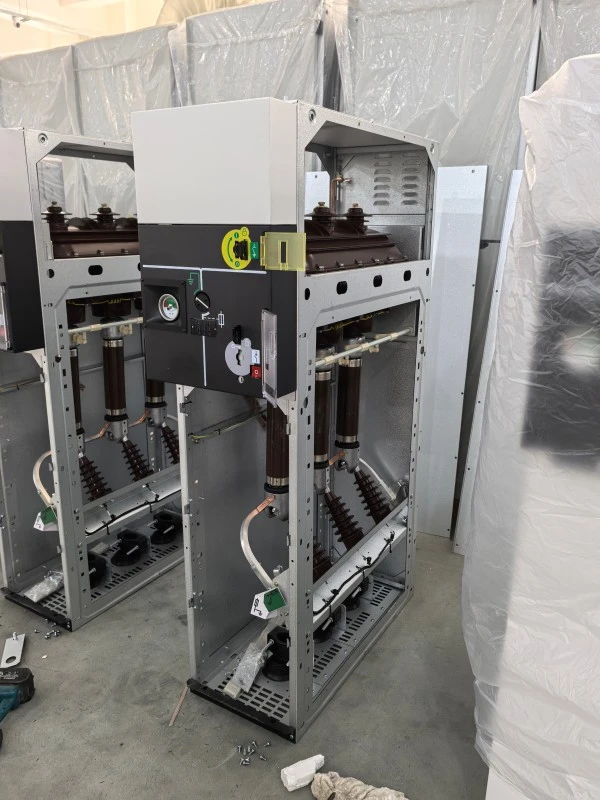

Podrobnosti proizvodnje

Proizvodni proces

●Lugao Power Co., Ltd. proizvaja vsako kovinsko ohišje z nizkim plinomRMUv čisti sobi razreda 100.000 za polnjenje s plinom. Ključni proizvodni koraki:

1. Lasersko rezanje rezervoarja in robotsko varjenje ---preizkus puščanja helija (<1×10⁻⁶ mbar·L/s).

2. Vakuumsko sušenje in razplinjevanje --- vsebnost vlage ≤10 ppm.

3. Mehanski blokirni sklop --- 5000-ciklični preskus vzdržljivosti.

4. Kalibracija zapore z nizko vsebnostjo plina --- z uporabo natančnih tlačnih stikal in odmičnih mehanizmov.

5. Končni električni preskus ---odpornost na močnostno frekvenco (42kV/1min za 12kV enote).

6. Edinstvena serijska številka --- sledljiva do certifikatov surovin.

Kontrola kakovosti

Vsak RMU je podvržen 100-odstotnemu tovarniškemu sprejemnemu preizkusu (FAT) po IEC.

● Funkcija blokade pretoka plina preverjena na treh tlačnih točkah: normalno, alarm, zapora.

Merjenje delne razelektritve <5pC pri 1,2Ur.

Certifikati in zagotavljanje kakovosti

Zakaj izbrati Lugao Power Co., Ltd.?

● 15+ let v srednjenapetostnih stikalnih napravah.

● Podpora v življenjskem ciklu – rezervni deli zajamčeni 10 let.

● Inženiring po meri – dodajte daljinsko spremljanje nizke količine plina, grelec ali CT.

"Ko pri Lugao kupite RMU s kovinskim ohišjem z nizko vsebnostjo plina, ne dobite le izdelka, temveč partnerja pri varnosti omrežja."

Pakiranje in dostava

Pakiranje

1. Posamezni RMU: zaprt v antistatični PE vrečki + sušilno sredstvo.

2. Oblazinjenje: 30 mm EPE pena znotraj lesenega zaboja.

3. Zunanji zaboj: Toplotno obdelan vezan les (skladen z ISPM-15 za izvoz).

4. Označevanje: Lomljivo, težišče, nalepka napolnjena s plinom, opozorilo o medsebojni blokadi.

Dostava

1. Pristanišče: Šanghaj / Ningbo.

2. Dobavni rok: 25 delovnih dni za standardne enote 630A (vzorčno naročilo 15 dni).

3. Odpremni dokumenti: Pakirni seznam, komercialni račun, nakladnica, poročila o preskusih, potrdilo o kalibraciji zaklepanja.

Opomba o transportu plina

Enote, polnjene s SF6 ali ekološkim plinom, se pošiljajo kot "nenevarno blago" pod UN 3166 (stroji s plinom). Vsi ventili zatesnjeni in zaščiteni.

pogosta vprašanja

V1: Kakšno je garancijsko obdobje za RMU s kovinskim ohišjem z zaklepnim sistemom z nizko vsebnostjo plina?

O: Lugao Power zagotavlja 12 mesecev od datuma zagona ali 18 mesecev od pošiljanja (kar koli prej). Zaporni mehanizem z nizko vsebnostjo plina velja za 5 let.

V2: Ali je mogoče zaporo pri nizki ravni plina v nujnem primeru obiti?

O: Ne po zasnovi. Bypass bi premagal varnost. Namesto tega nudimo začasen komplet za ponovno polnjenje plina, da se tlak ponovno vzpostavi v 30 minutah. Vedno sledite lockout-tagout.

V3: Ali nudite usposabljanje za namestitev?

O: Da. Ponujamo brezplačno video vodenje na daljavo in usposabljanje na kraju samem za naročila nad 10 enot.

V4: Kako pred namestitvijo preverim funkcijo zapore pri nizkih plinih?

O: Uporabite testno odprtino na monitorju gostote plina. Počasi izpustite plin – pri pragu alarma (0,03 MPa) boste zaslišali alarmni rele; pri pragu zaklepanja (0,02 MPa) se pogonska gred stikala mehansko blokira. To je prikazano v našem tovarniškem videu.

V5: Ali je ta RMU združljiv s plinom brez SF6?

O: Da. Lugao Power ponuja kovinsko zaprt RMU z nizko vsebnostjo plina in mešanico N2/SF6 (70 %/30 %) ali plin na osnovi C4-FN. （Plinski medij in pragovi medsebojnega zaklepanja so konfigurirani glede na izbrani izolacijski sistem.）Pragovi medsebojnega tlaka se ponovno izračunajo za vsako vrsto plina.
