Zaupanja vreden ameriški proizvajalec transformatorskih postaj

Ko se urbanisti soočajo s pomanjkanjem zemlje in skokovito naraščajočimi stroški nepremičnin v stanovanjskih skupnostih, se sprašujejo: katera konfiguracija transformatorske postaje zagotavlja najmanjši odtis brez ogrožanja zanesljivosti zunanjih distribucijskih omrežij? Lugao Power Co., Ltd. odgovarja na to z našimi rešitvami American Type Substation , zasnovanimi z značilno zasnovo s tremi predelki – transformator, visokonapetostni in nizkonapetostni odseki – s popolnoma zaprto transformatorsko enoto, potopljeno v olje, ki zavzema približno eno tretjino do eno petino prostornine ekvivalentov evropskega tipa, zaradi česar je najboljša rešitev za prostorsko omejene mestna distribucija.

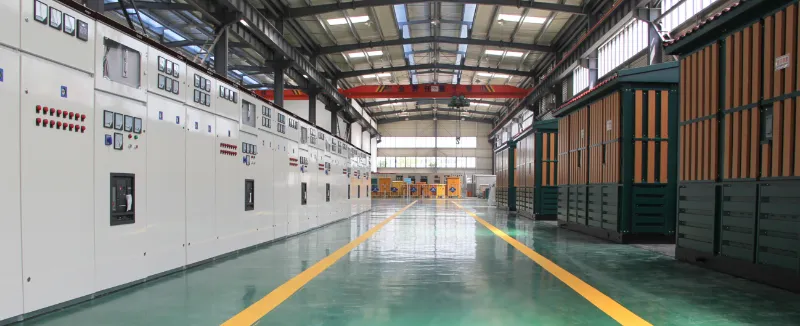

American type substation factory

Kako izbrati med ameriškim inPodpostaje evropskega tipaza vaš projekt?

Pri ocenjevanju kvalificiranih dobaviteljev škatlastih transformatorskih postaj se inženirske ekipe za nabavo pogosto sprašujejo: Ali naj določimo ameriške ali evropske standarde načrtovanja za naše distribucijsko omrežje? Odgovor je odvisen od razpoložljivega območja mesta, regionalnih omrežnih preferenc in namestitvenega okolja.

Podpostaje ameriškega tipa imajo značilno zasnovo s tremi predelki - transformator, visokonapetostni in nizkonapetostni odseki - pri čemer transformatorski predel običajno uporablja popolnoma zaprto enoto, potopljeno v olje. Ta zasnova poudarja kompakten odtis in ponuja približno eno tretjino do eno petino prostornine enot evropskega tipa enake zmogljivosti. Zaradi zmanjšane prostornine je še posebej primeren za zunanje instalacije v stanovanjskih skupnostih, mestnih distribucijskih omrežjih in prostorsko omejenih dvoriščih, kjer so stroški zemljišča previsoki.

Za razliko od evropske zasnove, ki temelji na prostorih in daje prednost dostopu do storitev, je konfiguracija ameriškega tipa optimizirana za gostoto. Zaprta zasnova rezervoarja odpravlja potrebo po obsežnih vzdrževalnih koridorjih, kar omogoča namestitev v zaprtih prostorih, kot so obcestni robovi, majhne komunalne parcele ali znotraj stanovanjskih naselij. Ta prostorska učinkovitost se neposredno prevede v znatne prihranke pri stroških pridobivanja zemljišč za razvijalce in komunalna podjetja.

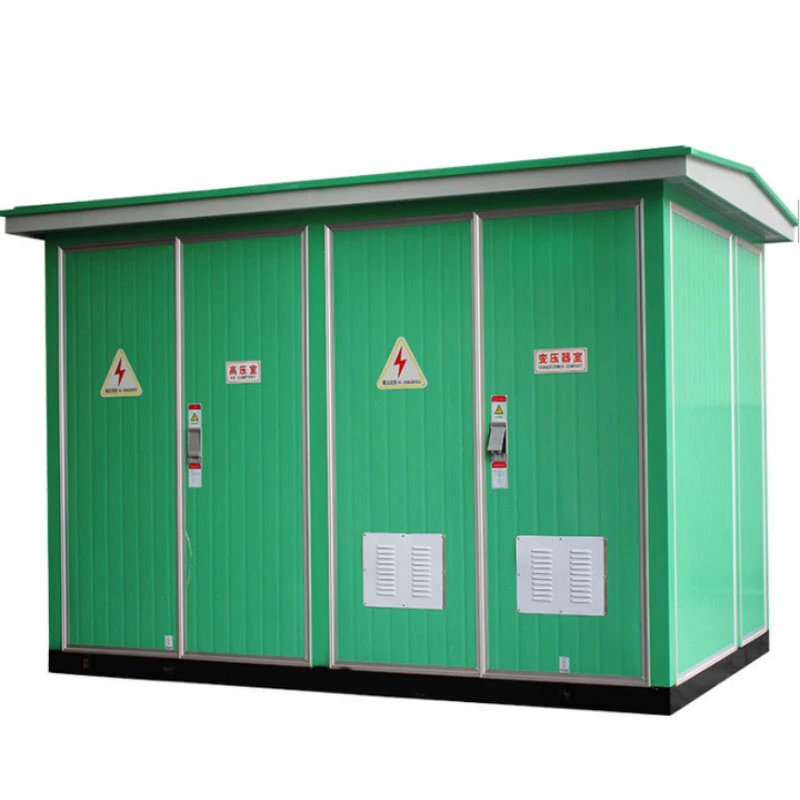

American type substation

Kako Lugao zagotavlja dielektrično celovitost v kompaktnem ohišju?

Podpostaje ameriškega tipa morajo prenesti udare strele, preklopne prenapetosti in stalno toplotno obremenitev, ki jo povzroči obremenitev, v bistveno zmanjšani prostornini.LugaoPodpostaje ameriškega tipa so zasnovane z visoko dielektričnimi temelji, potrjenimi s strogim testiranjem: vzdržljivost električne frekvence pri 42 kV za eno minuto in odpornost na impulz strele pri 75 kV na visokonapetostni strani. Ti pragovi dosegajo ali presegajo ameriške (ANSI/IEEE) in mednarodne standarde ter ščitijo notranja navitja transformatorja in komponente stikalnih naprav pred motnjami omrežja.

Kompaktna zasnova zahteva vrhunsko toplotno upravljanje. Naši dvigi temperature pri polni obremenitvi – približno 45,1 K na visokonapetostnih navitjih in 52,9 K na nizkonapetostnih navitjih – dosledno ostajajo znotraj predpisanih omejitev IEEE. Zasnova ohišja vključuje optimizirane prezračevalne poti in površine za odvajanje toplote, ki aktivno usmerjajo toploto stran od kritičnih komponent, s čimer preprečujejo lokalizirane vroče točke, ki poslabšajo izolacijo papirja in pospešijo staranje olja v okolju zaprtega rezervoarja.

Katere strukturne in okoljske zaščite so vključene?

Izpostavljeno vremenskim vplivom, prahu in naključnim udarcem, kompaktno ohišje transformatorske postaje služi kot prva obramba pred degradacijo okolja. Podpostaje ameriškega tipa Lugao dosegajo stopnjo zaščite IP44, kar zagotavlja učinkovito odpornost proti vdoru trdnih delcev in brizganju vode, zaradi česar so idealne za instalacije na odprtem dvorišču, izpostavljene vremenskim vplivom. Ohišje, izdelano iz jekla, odpornega proti koroziji, s površinsko obdelavo proti koroziji, vzdrži ekstremne temperature okolice, visoko vlažnost in jedko obalno atmosfero, kar zagotavlja strukturno celovitost za desetletja uporabe.

Popolnoma zaprt transformatorski prostor zagotavlja dodatno zaščito okolja. Za razliko od običajnih enot, polnjenih z oljem, ki zahtevajo konzervatorske rezervoarje in odzračevalnike iz silikagela, imajo enote ameriškega tipa Lugao popolnoma zaprto zasnovo, ki preprečuje vdor vlage in oksidacijo olja, kar odpravlja vzdrževanje, povezano z zamenjavo odzračevalcev in dolivanjem olja.

Kako Lugao potrdi zmožnost vzdržljivosti kratkega stika v kompaktnih oblikah?

V distribucijskih omrežjih se neizogibno pojavijo okvarni tokovi. O sposobnosti transformatorske postaje, da preživi te dogodke brez notranjih deformacij ali poškodb zbiralke, se ni mogoče pogajati. Razpoložljive postaje Lugao American Type so preizkušene glede odpornosti na kratek stik – primeri ocen vključujejo 20 kA RMS na visokonapetostni strani – s pregledi po preskusu, ki potrjujejo celovitost spoja zbiralke in ničelno strukturno deformacijo. Kompaktna, toga struktura rezervoarja dejansko poveča mehansko trdnost z zmanjšanjem notranjih razponov, ki bi se lahko upogibali pod elektromagnetnimi silami, kar projektnim inženirjem zagotavlja, da naše podpostaje ohranjajo stabilnost sistema tudi v najzahtevnejših okvarah.

Katere možnosti zmogljivosti, napetosti in konfiguracije lahko dobavi Lugao?

Lugaova proizvodna delavnica s certifikatom ISO9001 in SGS, opremljena s profesionalnimi montažnimi linijami in polnozmogljivimi testnimi odseki, proizvaja transformatorske postaje ameriškega tipa v strogem skladu z mednarodnimi standardi ANSI, IEEE, GB, CE in CCC, ki podpirajo neposredno uvedbo plug-and-play brez dragih sprememb lokacije.

Lugao's ISO9001 production workshop

CE international standards of Box-type Transformer substation

Napetostni razredi in razponi zmogljivosti

30kV / 35kV ameriška transformatorska postaja:Zasnovan za distribucijske razdelilne postaje, kolektorske sisteme vetrnih elektrarn in težke industrijske cone, ki zahtevajo srednjenapetostno transformacijo z robustno odpornostjo na kratke stike in nizko stopnjo delne razelektritve. Odlikuje ga kompaktna postavitev s tremi predelki, optimizirana za zunanjo namestitev.
24kV (20kV) pametna/kompaktna razdelilna postaja：Opremljen z inteligentnimi moduli na obeh straneh HV in LV, ki omogočajo daljinsko upravljanje, zaznavanje, signalizacijo in regulacijo za aplikacije za avtomatizacijo državnega omrežja. Primerno za urbane stolpnice, stanovanjske hiše in komunalno infrastrukturo.
11kV / 10kV razdelilna postaja:Idealno za poslovne komplekse, stanovanjske skupnosti in projekte elektrifikacije podeželja. Ima obliko valovitega rezervoarja ali možnosti suhega transformatorja, ki odpravlja zahteve po vzdrževanju konzervatorja in zagotavlja zanesljivo delovanje v težkih zunanjih okoljih.

Možnosti transformatorjev in stikalnih naprav

Lugao ponuja prilagodljive notranje konfiguracije, ki ustrezajo specifičnim projektnim zahtevam:

· Vrsta transformatorja: Popolnoma zaprto, potopljeno v olje(S9, S11, S13, SH15) ali možnosti suhega tipa (SCB10, SCB11, SCBH15), ki ustrezajo zahtevam glede požarne varnosti in okolja. Zasnova zaprtega rezervoarja odpravlja potrebo po vzdrževanju hranilnika olja in odzračevalnika.

· Visokonapetostne stikalne naprave:Omarice XGN15, HXGN17 ali KYN28A s konfiguracijami bremenskega stikala ali vakuumskega odklopnika, ki podpirajo obročasto omrežje, terminale ali dvojne načine napajanja.

· Nizkonapetostna distribucija:Stikalne naprave GGD, GCS ali MNS z dohodnimi, odhodnimi in reaktivnimi kompenzacijskimi funkcijami, ki podpirajo strukture v obliki plošče ali v omari.

Kako izbrati idealno transformatorsko postajo ameriškega tipa za mestna območja z omejenim prostorom?

Za tradicionalne transformatorske postaje z veliko talne površine ostajajo izvedljive običajne zgradbe. Vendar pa mestne stanovanjske skupnosti, preobremenjena komercialna območja in obcestne instalacije zahtevajo prostorsko optimizirane rešitve. Ameriške transformatorske postaje so s svojo kompaktno prostornino (ena tretjina do ena petina ekvivalentov evropskega tipa) še posebej primerne za te aplikacije, kjer so stroški zemljišča previsoki. Lugao ponuja prilagojeno optimizacijo tlorisne površine, zmanjševanje splošnih zahtev glede površine z uporabo stikalnih naprav visoke gostote in integriranih zasnov transformatorjev. Zmanjšan odtis omogoča namestitev na majhnih komunalnih parcelah, v stanovanjskih naseljih ali ob cestah brez motenj obstoječe infrastrukture.
