Nihanja napetosti, udari strele in stalni pogoji preobremenitve pogosto povzročijo deformacijo navitja in prezgodnjo odpoved izolacije v omrežjih za distribucijo električne energije. Podjetje Lugao Power Co., Ltd., ki deluje kot specializirana tovarna energetskih transformatorjev s sedežem na Kitajskem, odpravlja te ranljivosti prenosa z našimi natančno navitimi bakrenimi navitji, napredno tehnologijo žarjenja jedra in težkimi izolacijskimi sistemi, potopljenimi v olje. Od leta 2016 naš proizvodni obrat s certifikatom ISO9001 in SGS dobavlja robustne povečevalne in padajoče enote, ki absorbirajo ekstremne motnje v omrežju, ter zagotavljajo energetskim razdelilnim postajam in industrijskim obratom stabilno regulacijo napetosti in dolgoročno električno zanesljivost.
Katere električne in mehanske sile določajo zmogljivost visokonapetostnega energetskega transformatorja?
Za razliko od standardnih distribucijskih transformatorjev, ki obravnavajo samo srednjenapetostno pretvorbo, se morajo rešitve močnostnih transformatorjev spopadati z dvema nasprotujočima si zahtevama: povečati morajo izhodno napetost generatorja do nivojev prenosa – ali zmanjšati visokonapetostno moč z visoko zmogljivostjo do nivojev distribucije – hkrati pa vzdržati ogromne elektromagnetne sile in kratkostične tokove, ki nastanejo med napakami v omrežju.
Običajne navitne strukture so nagnjene k deformacijam ali celo kolapsu pod trajnimi radialnimi elektromagnetnimi silami, kar lahko povzroči nenadne kratke stike med zavoji in katastrofalno okvaro. Naše enote, izdelane po meri, imajo optimiziran sistem vpenjanja jedra, visoko trdno izolacijsko ploščo in togo strukturo rezervoarja. Ta zasnova doseže popolno ločitev aksialnih in radialnih elektromagnetnih sil, kar učinkovito preprečuje premik navitja in čezmerno povišanje temperature vroče točke. Zahvaljujoč tej optimizirani mehanski zasnovi,Močnostni transformatorji Lugaoponujajo podaljšanje življenjske dobe do 28 % pri dolgotrajnih, neprekinjenih in težkih prenosnih pogojih.
Kako metalurgija jedra in tehnike navijanja preprečujejo vroče točke in staranje izolacije?
Pri reviziji kvalificiranih dobaviteljev energetskih transformatorjev bi se morale ekipe inženirjev javnih služb osredotočiti na izbiro materiala jedra, tehniko navijanja in celovito koordinacijo izolacije. Ciklične spremembe obremenitve med dolgotrajnim prenosom zlahka povzročijo lokalizirano pregrevanje na jedrnih spojih in vodnikih za navijanje, kar dodatno pospeši razgradnjo olja, krhkost papirne izolacije in nepopravljiv razpad dielektrika.
|
Notranja komponenta
|
Izbira osnovnega materiala
|
Obdelava jedra/navitja
|
Indikator uspešnosti
|
Primarno preprečevanje okvar
|
|
Visoko prepustne jedrne laminacije
|
Visoko kakovostno hladno valjano zrnato silicijevo jeklo (27QG120)
|
Žarjenje spoja s stopnicami in razbremenitvijo napetosti
|
Izguba brez obremenitve ≤ standard IEC 60076
|
Preprečuje zasičenost jedra in vroče točke uhajanja toka
|
|
Precizno navita navitja HV/NN
|
Bakreni prevodniki brez kisika + vrhunska izolacija iz kraft papirja
|
Neprekinjeno vijačno navijanje in vakuumsko sušenje
|
Dinamična odpornost na kratek stik ≥ 2,5 % odstopanje reaktance
|
Odpravlja upogib navitja pri nenadnih okvarnih tokovih
|
|
Struktura rezervoarja za težke obremenitve
|
Konstrukcijsko jeklo visoke trdnosti (Q345R)
|
Robotsko varjenje in testiranje tlačne tesnosti (0,3 MPa)
|
Stopnja puščanja nič (24-urni preskus potopitve)
|
Preprečuje pronicanje olja in zlom rezervoarja pod pritiskom notranjega obloka
|
|
Napreden sistem oljne izolacije
|
Visokokakovostno mineralno olje ali biorazgradljiva naravna estrska tekočina
|
Vakuumsko polnjenje z oljem in sušenje s kroženjem vročega olja
|
Prebojna napetost ≥ 60 kV (IEC 60156)
|
Preprečuje delno praznjenje in pospešuje odvajanje toplote
|
Katere prilagojene sloge napetosti, zmogljivosti in hlajenja lahko dobavi Lugao?
Lugao Power Co., Ltd. ima v lasti proizvodno delavnico s certifikatom ISO9001 in SGS, ki je opremljena s profesionalnimi linijami za rezanje jeder, stroji za navijanje, vakuumskimi sušilnimi pečmi in testnimi odprtinami s polno močjo. Vsi izdelki so izdelani v strogem skladu z mednarodnimi standardi IEC, GB, CE in CCC, ki podpirajo neposredno zamenjavo plug-and-play brez spreminjanja prvotnih postavitev podpostaje.
Napetostni razredi in razponi zmogljivosti
Lugao je razvil več razredov napetosti močnostnega transformatorja, da ustreza različnim nivojem prenosa in zahtevam distribucijskega omrežja:
· 132kV / 110kV stopenjski/stopenjski energetski transformator:Zasnovan za velike električne transformatorske postaje, sisteme povezovanja elektrarn z omrežjem in težke industrijske cone, ki zahtevajo velik prenos električne energije. Sprejema robustno strukturo rezervoarja, potopljenega v olje, s hlajenjem ONAN ali ONAF, odlikuje pa ga izjemna odpornost na kratke stike in izredno nizke ravni delnega praznjenja (≤ 5 pC), hkrati pa olajša pregledovanje in vzdrževanje puš in menjalnikov.
· Močnostni transformator 33kV / 35kV:Primerno za srednje velike industrijske obrate, zbiralne postaje vetrnih elektrarn in distribucijska omrežja kampusov. Usklajuje visoko učinkovitost s kompaktnim odtisom, ponuja prilagodljive možnosti hlajenja in prilagodljive napetostne odcepe za prilagajanje nihanjem napetosti v omrežju.
· 11kV distribucijski močnostni transformator:Idealno za poslovne komplekse, stanovanjske skupnosti in projekte elektrifikacije podeželja. Ima valovito zasnovo rezervoarja za olje, ki odpravlja potrebo po konzervatorju za olje, s čimer zmanjša pogostost vzdrževanja in zagotavlja zanesljivo delovanje v težkih zunanjih okoljih.
Možnosti načina hlajenja
Vse enote Lugao Transformer ponujajo prilagodljive konfiguracije hlajenja za optimizacijo toplotne učinkovitosti glede na pogoje na lokaciji:
· ONAN (Oil Natural Air Natural):Za hlajenje se zanaša na naravno konvekcijo – idealno za aplikacije z zmerno obremenitvijo, kjer so okoljski pogoji ugodni.
· ONAF (Oil Natural Air Forced):Poveča naravno kroženje olja z ventilatorji za prisilno hlajenje zraka, kar poveča neprekinjeno preobremenitveno zmogljivost za približno 30 %.
· OFAF (Oil Forced Air Forced):Izvaja prisilno kroženje olja s toplotnimi izmenjevalniki s prisilnim zrakom, kar omogoča maksimalno odvajanje toplote za visokozmogljive napajalne transformatorje v zahtevnih okoljih.
Kako izbrati idealno konfiguracijo močnostnega transformatorja za prostorsko omejene transformatorske postaje?
Močnostni transformatorpri izbiri je treba celovito upoštevati prostorske omejitve lokacije, projekcije rasti obremenitve in zahteve glede ravni napak v omrežju. Za tradicionalne velike transformatorske postaje z veliko talne površine so prednostna rešitev običajne trifazne oljne enote z zunanjimi radiatorji. Obvladujejo enakomerno porazdelitev elektromagnetne napetosti, vzdrževalno osebje pa lahko enostavno pregleda puše in stikala brez odklopa sosednje opreme.
Za mestne podzemne transformatorske postaje in kompaktne GIS (s plinom izolirane transformatorske postaje) so primernejše izvedbe z nižjim profilom z integriranimi radiatorskimi ploščami. Lugao ponuja prilagojeno optimizacijo odtisa, zmanjševanje skupnih potreb po tlorisni površini do 15 %, hkrati pa ohranja dosledno zmogljivost upravljanja z energijo in učinkovitost hlajenja za izpolnjevanje sodobnih zahtev po širitvi mestnega omrežja.
Kako rešiti visoke temperature olja in delne prenapetosti pri dolgotrajnem delovanju?
Komponente, ki se uporabljajo v transformatorjih Lugao, učinkovito rešujejo dve pogosti operativni težavi: čezmerno povišanje temperature olja in nenadzorovano delno praznjenje (PD). Dolgotrajna izpostavljenost visokonapetostnim obremenitvam in neprekinjenim obremenitvenim tokovom povzroči znatne izgube bakra in železa, kar povzroči zmanjšanje dielektrične trdnosti izolacijskega olja in poslabšanje izolacije med navitji; to pa sproži delno praznjenje in kopičenje plina, kar lahko povzroči katastrofalne preplame.
Naš ekskluzivni vgrajeni postopek kroženja vročega olja in vakuumskega sušenja v kombinaciji z visokoučinkovitim radiatorskim sklopom nenehno kroži in hladi izolacijsko olje. Stabilno nadzoruje temperaturo zgornjega olja pod 75 °C med 24-urnim neprekinjenim delovanjem pri polni obremenitvi (temperatura okolice ≤ 40 °C), ohranja popolno dielektrično zaščito za izolacijo navitja papirja, stabilizira notranje ravnovesje plinov in preprečuje lokalizirano praznjenje in razgradnjo olja, ki jo povzroči kopičenje vročih točk.
Watch Our Production Line Video
Izkusite proizvodno odličnost Lugao Power Transformer iz prve roke: [Kliknite tukaj, če si želite ogledati naš celoten ogled proizvodnje na YouTubu]
Explore Related Products
· [10KV suhi transformator iz amorfne zlitine] — idealen za energetsko učinkovite distribucijske aplikacije v zaprtih prostorih.
· [33 kV 35 kV oljni transformator] — Robustna srednjenapetostna rešitev za industrijske projekte in projekte obnovljivih virov.
· [132kV 110kV 50MVA 125MVA Oil Immersed Transformer] — High-capacity backbone for utility transmission networks.

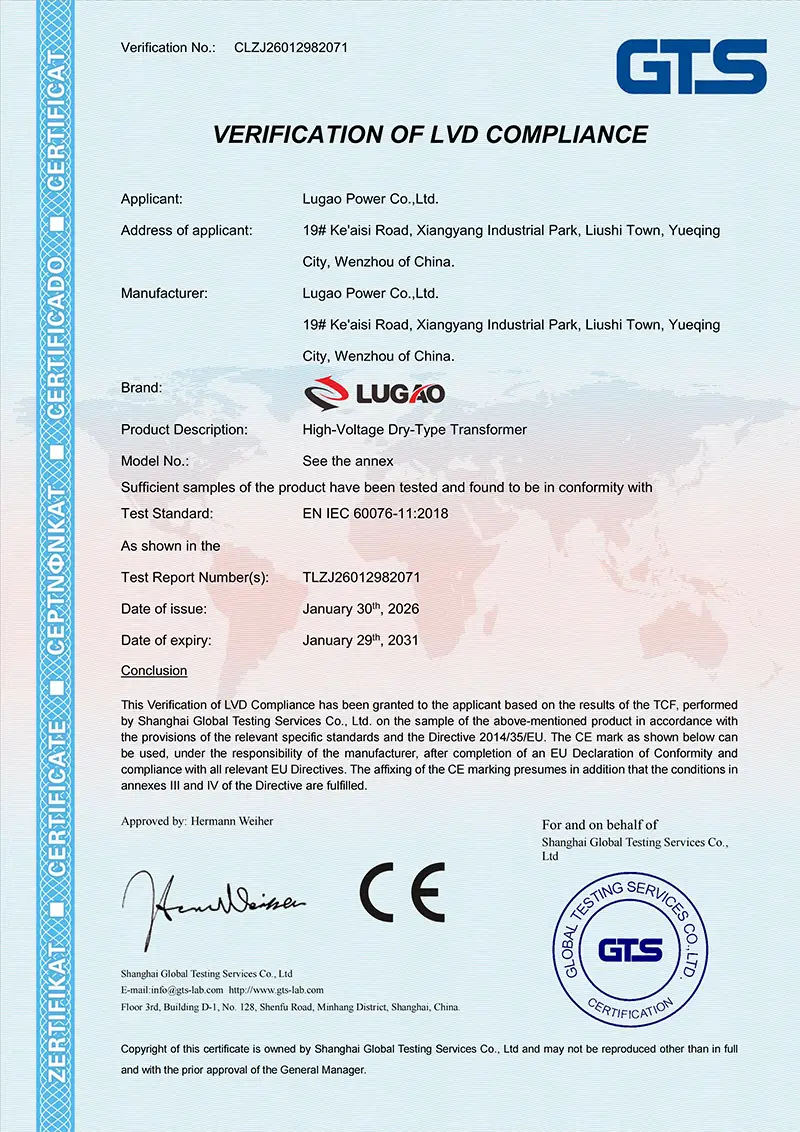

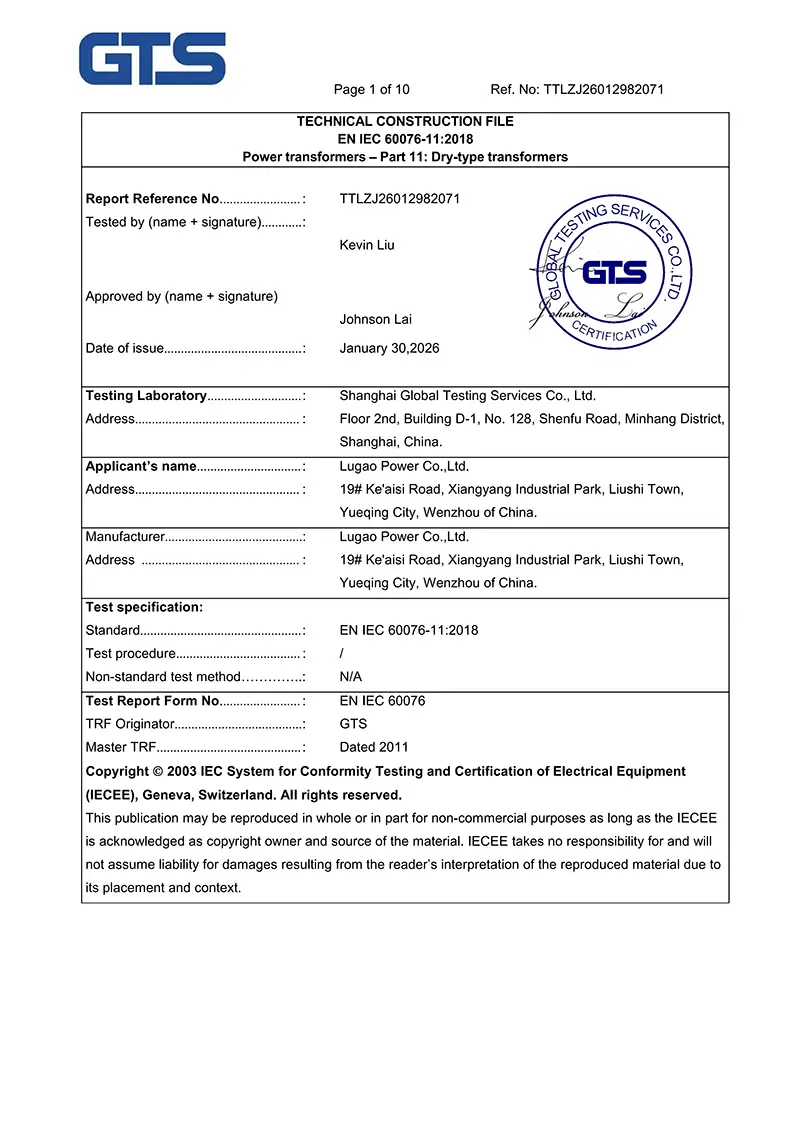

Viri: Uradna tehnična dokumentacija Lugao Power Co., Ltd. in poročila o preskusih, potrjena s standardom IEC.
