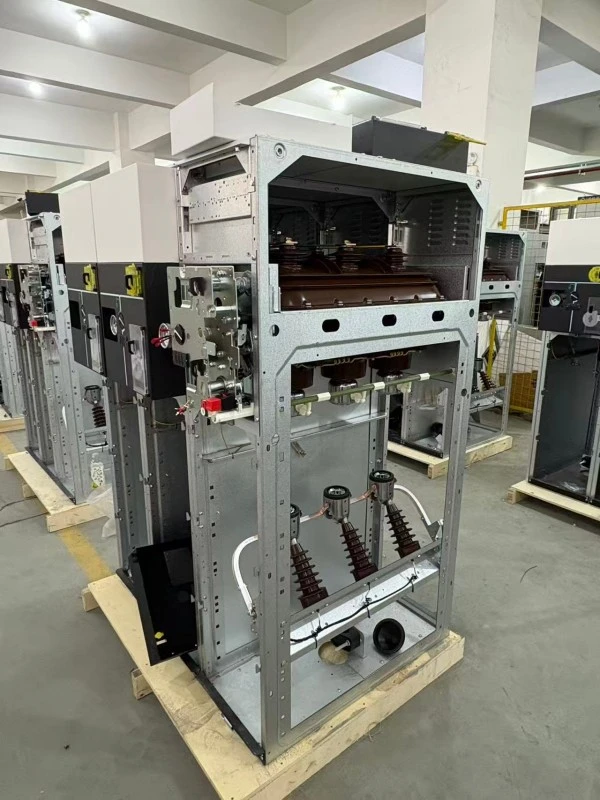

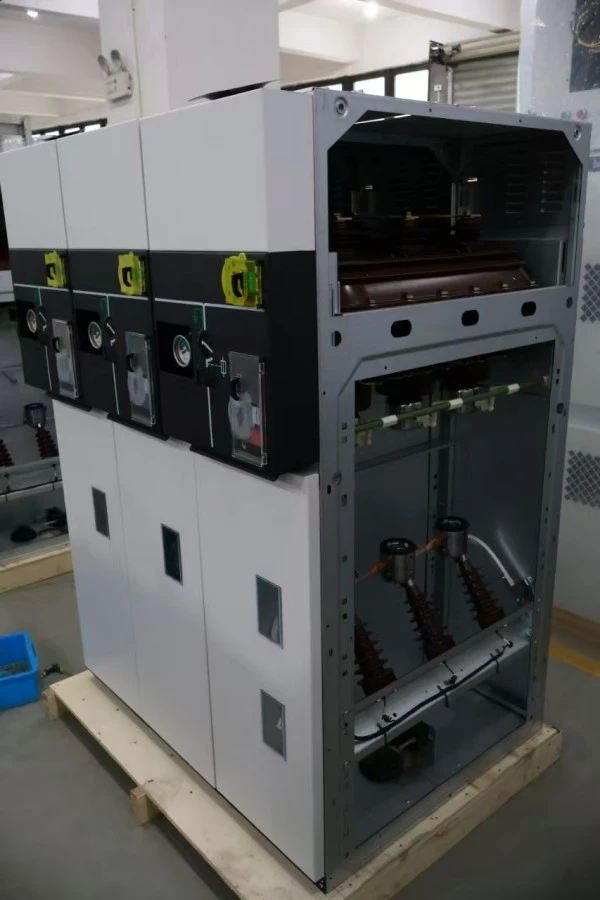

Ring glavna enota Sf6 izvlečna stikalna naprava

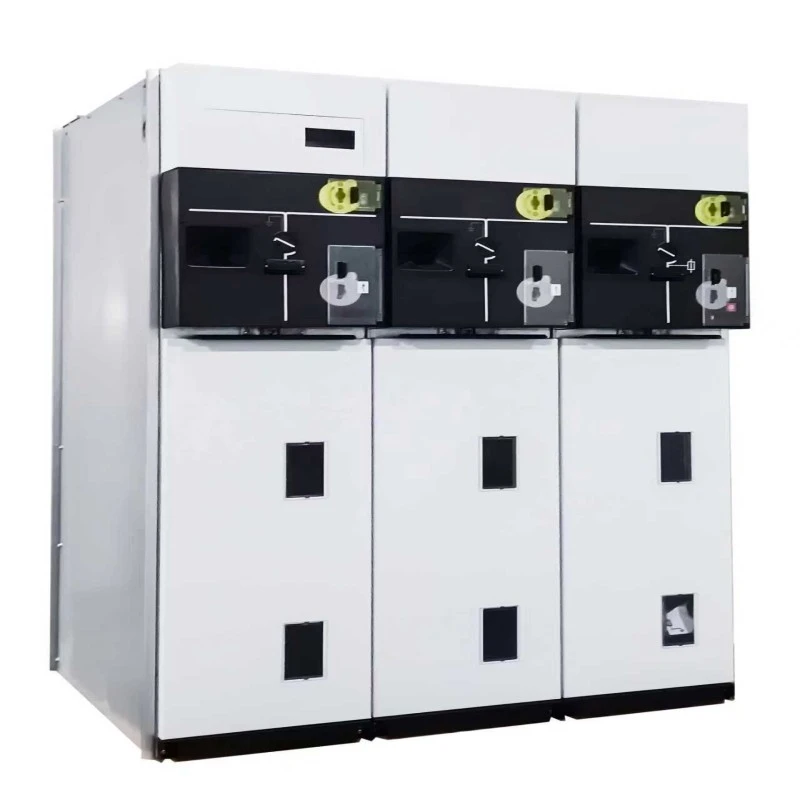

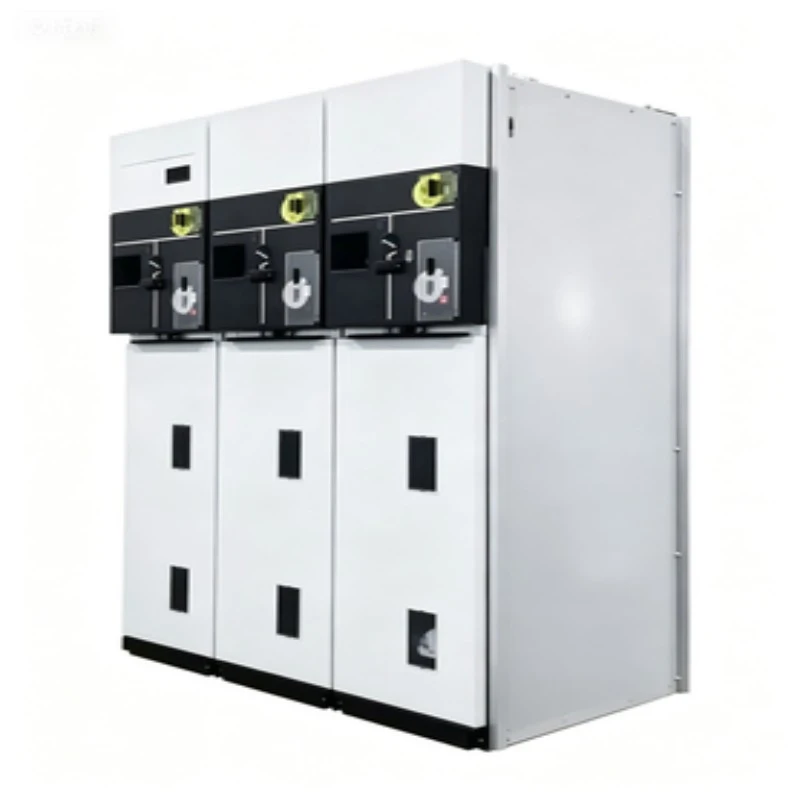

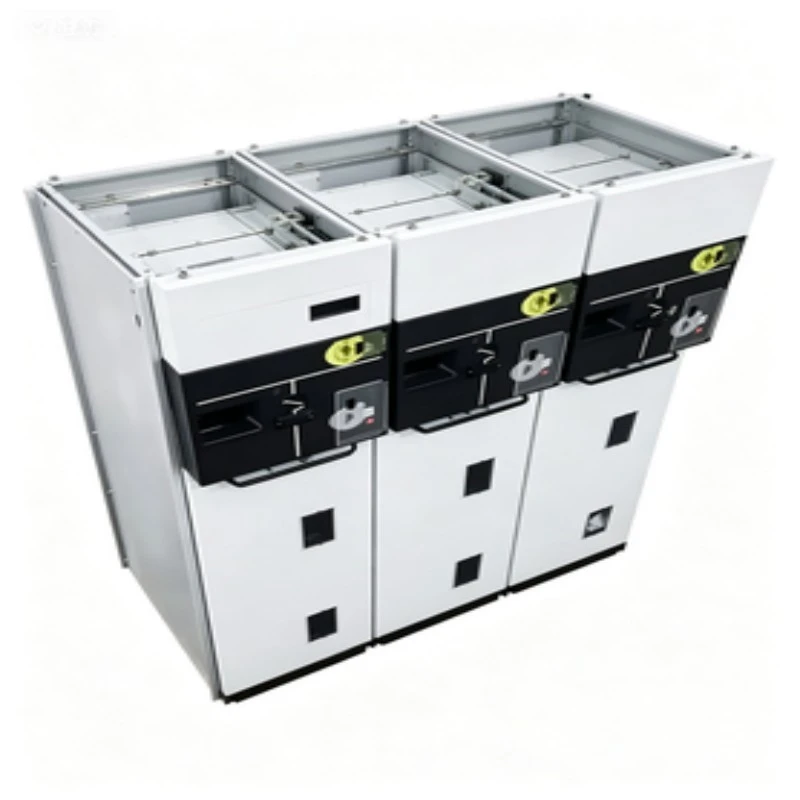

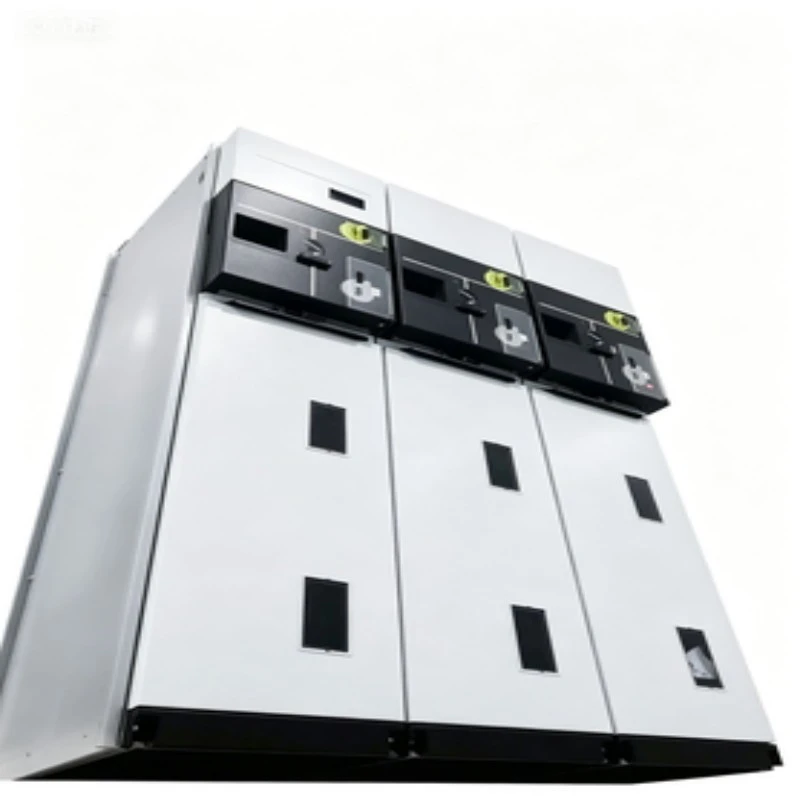

Kaj je izvlečna stikalna naprava Ring Main Unit SF6?

Thestikalne napraveje tovarniško sestavljena stikalna naprava v kovinskem ohišju z SF6 izolacijo, zasnovana za srednjenapetostna obročna omrežja (do 24kV/36kV). Za razliko od fiksnega tipaRMU-ji, ta izvlečna različica vključuje odstranljive preklopne naprave, nameščene na tovornjaku --- običajno vakuumski odklopnik ali stikalo za prekinitev bremena SF6, ki ga je mogoče fizično odviti iz ohišja za vzdrževanje, pregled ali zamenjavo, ne da bi izklopili celotno zbiralko.

Kaj lahko naredi?

Ta izvlečna stikalna naprava Ring Main Unit SF6 opravlja tri ključne funkcije pri distribuciji električne energije:

1. Obročna omrežna povezava --- Povezuje dohodne podajalnike iz dveh smeri, kar omogoča redundantno napajanje.

2. Zaščita transformatorja --- Preklopi in zaščiti distribucijske transformatorje do 2500 kVA z vgrajenimi varovalkami ali odklopnikom.

3. Izolacija za vzdrževanje---Izvlečni mehanizem zagotavlja vidno prekinitveno režo, kar zagotavlja absolutno varnost za osebje, ki dela v smeri toka.

4. Prekinitev napak --- Prekine tokove kratkega stika do 25kA.

5. Testiranje in ozemljitev kablov --- Ozemljitveno stikalo in priključki za testiranje kablov omogočajo varno delo s kabli.

Vsaka stikalna naprava SF6 RMU proizvajalca Lugao Power je v skladu z IEC 62271-200 in ponuja tako zmožnost vklopa/izklopa obremenitve kot vzdržljivost okvarjenega toka v kompaktnem odtisu (širina le 450 mm na ploščo).

Parameter izdelka (specifikacija)

Opomba: Tehnični parametri se lahko razlikujejo glede na izbrano konfiguracijo. Za končne tehnične podatke kontaktirajte Lugao Power.

Lastnosti in uporaba izdelka

Vprašanja in odgovori o funkciji – Razumevanje prednosti umika

V1: Zakaj je izvlečna oblika boljša od fiksne RMU?

O: Fiksni RMU zahteva popolno deenergizacijo plošče za vzdrževanje stikalne naprave. Z izvlečno stikalno napravo Ring Main Unit sf6 preprosto premaknete stikalni modul v položaj "odklopljen" ali "test". Zbiralka ostane pod napetostjo, nadaljnja vezja pa je mogoče varno servisirati. Čas nedelovanja se zmanjša z ur na minute.

V2: Kako vem, da je izvlečni tovornjak v pravilnem položaju?

O: Zasnova Lugao Power vključuje tri različne mehanske položaje --- Povezano, Testno in Odklopljeno --- vsak ima taktilne povratne informacije, vizualne indikatorje na tovornjaku in pomožne kontakte za daljinsko spremljanje SCADA. Varnostna loputa samodejno pokrije fiksne kontakte, ko je tovornjak umaknjen.

V3: Ali je plin SF6 brez vzdrževanja v tej izvlečni zasnovi?

O: Da. Posoda za SF6 je zaprta za vse življenje (≥30 let v normalnih pogojih). Izvlečni mehanizem je nameščen v nizkonapetostnem prostoru ali sprednjem delu tovornjaka – ne v rezervoarju za plin. Zato umik stikala ne moti tlaka SF6 ali dielektrične celovitosti. To je ključna razlika glavne enote izvlečnega obroča SF6.

V4: Ali ta RMU podpira daljinsko upravljanje?

O: Da. Izvlečne tovornjake je mogoče opremiti z motoriziranimi mehanizmi in senzorji za povratne informacije o položaju, kar omogoča popolno daljinsko zlaganje v/iz regalov – združljivo s sporočanjem IEC 61850 GOOSE.

Primerne aplikacije za stikalne naprave, izolirane s SF6

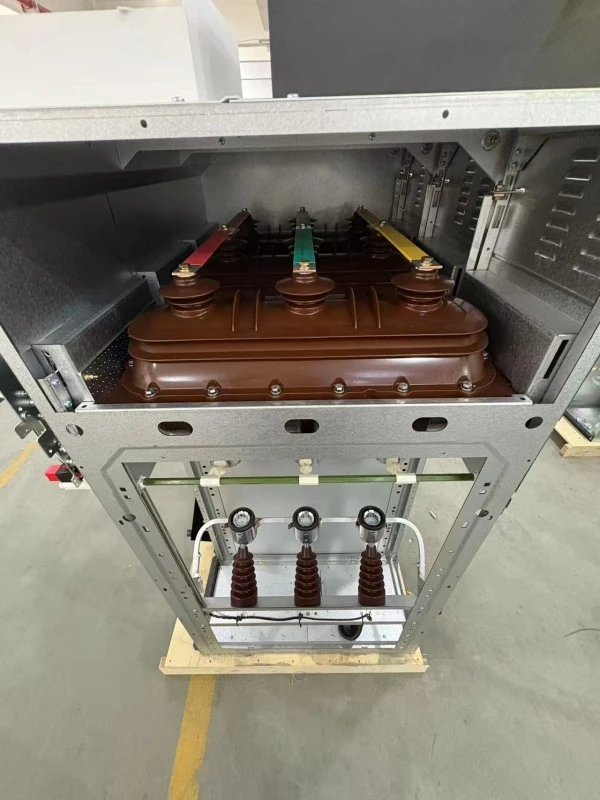

Podrobnosti proizvodnje

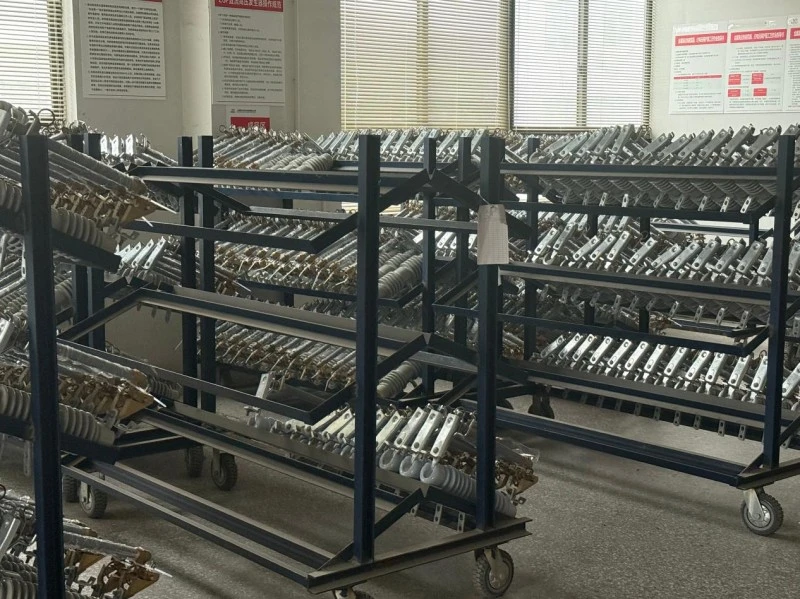

Vsaka izvlečna stikalna naprava Ring Main Unit sf6 je proizvedena v našem obratu s certifikatom ISO 9001 z namenskimi montažnimi linijami za fiksne in izvlečne različice.

Ključni proizvodni koraki:

1. Izdelava rezervoarja --- 3 mm nerjaveče jeklo, robotsko lasersko varjenje, 100-odstotni helijev test puščanja (stopnja puščanja <1 × 10⁻⁶ mbar·L/s).

2. Obdelava SF6 --- Vakuumsko polnjenje z rosiščem ≤ -50 °C, tlak kalibriran pri referenčni 20 °C.

3. Izvlečni sklop tovornjaka --- Natančna vodila, valji proti trenju, samoporavnavni primarni kontakti (posrebreni baker, debelina 12 μm).

4. Nastavitev zaklepanja --- Vsaka enota je podvržena 200 ciklom vstavljanja/izvleka, da se preverijo mehanske zaklepanja.

5. Visokonapetostni preizkus --- Odporna močna frekvenca: 42 kV/1 min (enote 12 kV); delna razelektritev <5pC pri 1,2Ur.

6. Preskus dviga temperature --- Pri 1,1 × nazivnega toka so vse točke v standardnih mejah.

7. Edinstvena serijska številka --- Vgravirana na ohišje in izvlečni tovornjak za popolno sledljivost.

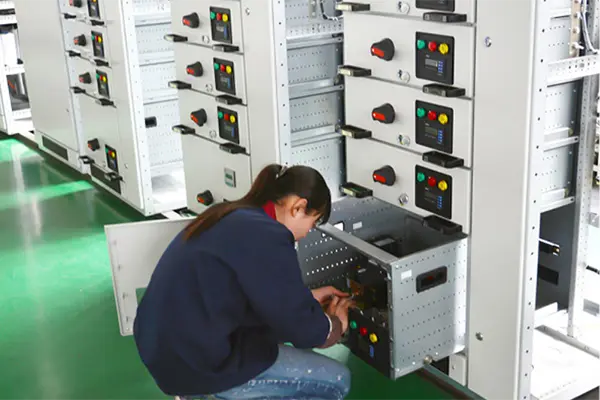

Kontrolne točke za nadzor kakovosti

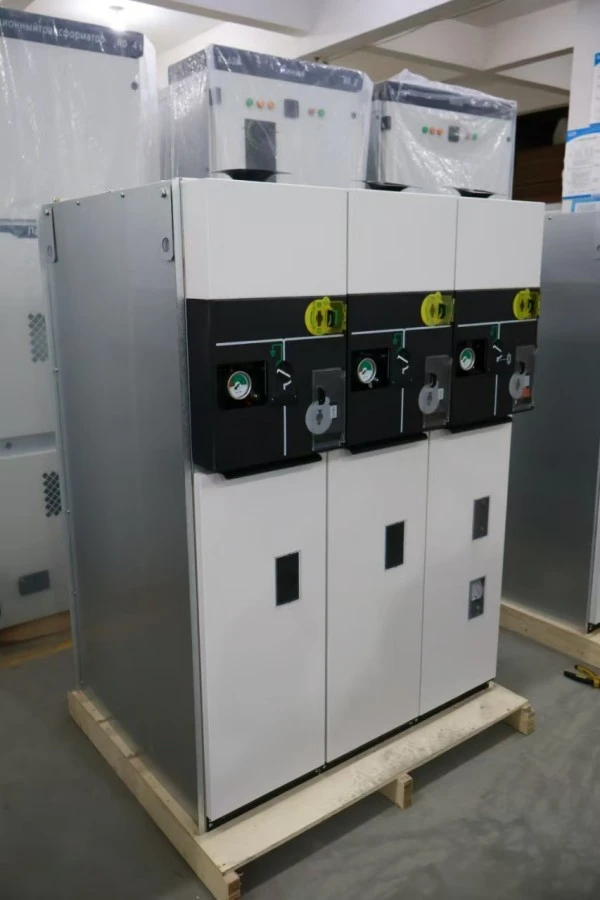

Pakiranje

Vsaka izvlečna stikalna plošča Ring Main Unit sf6 je pakirana posebej za izvoz:

Oznake na zaboju:

1. »Napolnjen s plinom SF6 – ne izpustite«

2. »Izvlečni tovornjak v notranjosti – ravnajte previdno«

3. Težišče, dvižne točke, lomljive nalepke

Izvlečni tovornjak je odpremljen znotraj plošče (v odklopljenem položaju), da preprečite poškodbe. Za naročila z več tovornjaki je na voljo opcijsko ločeno pakiranje.

Poprodajne storitve in garancija

Garancijska doba:

12 mesecev od datuma zagona ali 18 mesecev od datuma odpreme (kar nastopi prej).

Kaj je zajeto:

1. Vsi mehanski deli, vključno z izvlečnim tovornjakom, zaklepi, polkni

2. Plinski sistem SF6 (razen polnjenja s plinom zaradi uhajanja strank)

3. Primarni in sekundarni kontakti

4. Mehanizem ozemljitvenega stikala

Kaj ni zajeto:

1. Poškodbe pri nepravilnem izvleku/vstavljanju

2. Spremembe zunanje napeljave

3. Naravna dejanja (poplava, strela)

4. Potrošni material (varovalke, indikatorske lučke)

Storitvene obveznosti:

1. Odgovor na tehnično poizvedbo: v 2 urah (delovnih dneh)

2. Odprema rezervnih delov: v 24 urah

3. Oddaljeno odpravljanje težav: brezplačna podpora za video klice

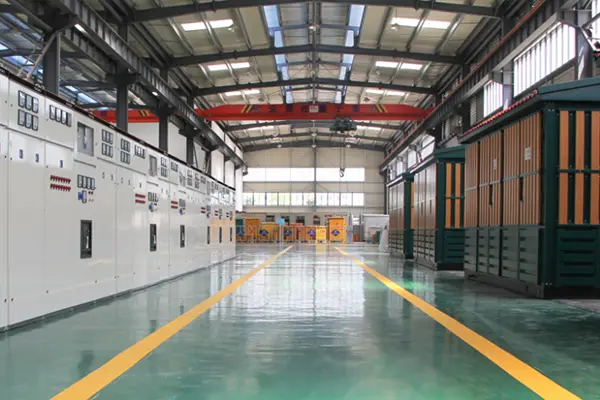

Proizvodnja in nadzor kakovosti

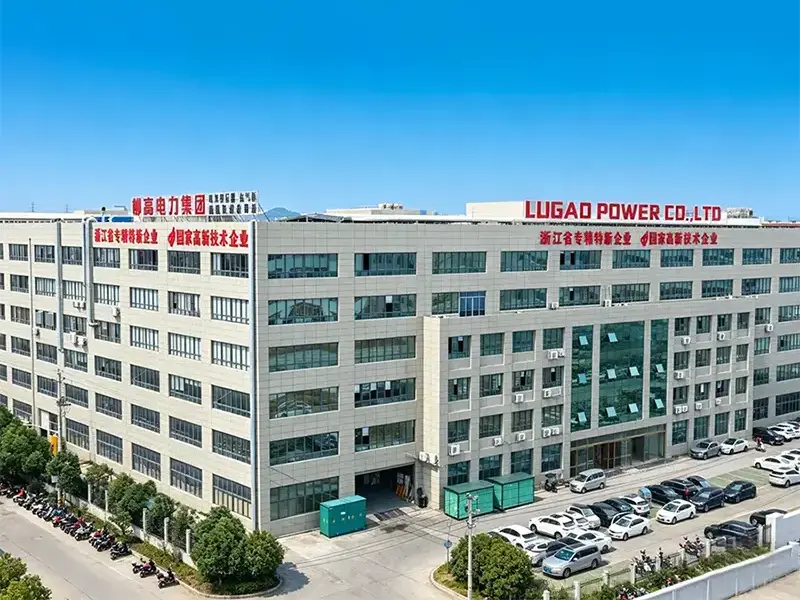

Lugao Power Co., Ltd. je specializirano za raziskave in razvoj ter proizvodnjo visoko, srednje in nizkonapetostne opreme za prenos in distribucijo električne energije, vključno s transformatorji,stikalne naprave, odklopniki, odklopniki in povezani električni izdelki.

Z lastnimi zmogljivostmi proizvodnje, inženiringa in testiranja Lugao Power zagotavlja prilagojene rešitve OEM/ODM in rešitve za distribucijo električne energije na enem mestu za javna podjetja, industrijske objekte, projekte obnovljivih virov energije in infrastrukturne aplikacije po vsem svetu.
