Visokozmogljiva škatlasta transformatorska postaja za zanesljivo distribucijo električne energije

Pomanjkanje zemljišč v mestih, dolgotrajni gradbeni cikli na kraju samem in naraščajoče povpraševanje po porazdeljenih električnih omrežjih pogosto otežujejo uporabo tradicionalnih transformatorskih postaj. Podjetje Lugao Power Co., Ltd., ki deluje kot specializirani proizvajalec škatlastih transformatorskih postaj s sedežem na Kitajskem, odpravlja ta projektna ozka grla z našimi tovarniško sestavljenimi, popolnoma integriranimi transformatorskimi postajami, ki združujejo srednjenapetostno stikalno opremo, močnostne transformatorje in nizkonapetostno distribucijo v enem, kompaktnem ohišju. Od leta 2016 je naš objekt s certifikatom ISO9001 in SGS dobavljal robustne transformatorske postaje ameriškega in evropskega tipa, ki skrajšajo čas namestitve do 60 %, zagotavljajo komunalnim službam, EPC izvajalcem in industrijskim objektom zanesljivo rešitev za distribucijo električne energije plug-and-play, ki je pripravljena za takojšnjo uporabo.

Kako izbrati med ameriško in evropsko transformatorsko postajo za svoj projekt?

Pri ocenjevanju kvalificiranih dobaviteljev škatlastih transformatorskih postaj se inženirske ekipe za nabavo pogosto sprašujejo: Ali naj za naše distribucijsko omrežje določimo ameriške ali evropske standarde načrtovanja? Odgovor je odvisen od konteksta aplikacije in regionalnih omrežnih preferenc.

Podpostaje ameriškega tipa imajo značilno zasnovo s tremi predelki - transformator, visokonapetostni in nizkonapetostni odseki - pri čemer transformatorski predel običajno uporablja popolnoma zaprto enoto, potopljeno v olje. Ta zasnova poudarja kompakten odtis, ki ponuja približno eno tretjino do eno petino prostornine enot evropskega tipa enake zmogljivosti, zaradi česar je še posebej primeren za zunanje instalacije v stanovanjskih skupnostih in mestnih distribucijskih omrežjih z omejeno razpoložljivostjo zemljišča.

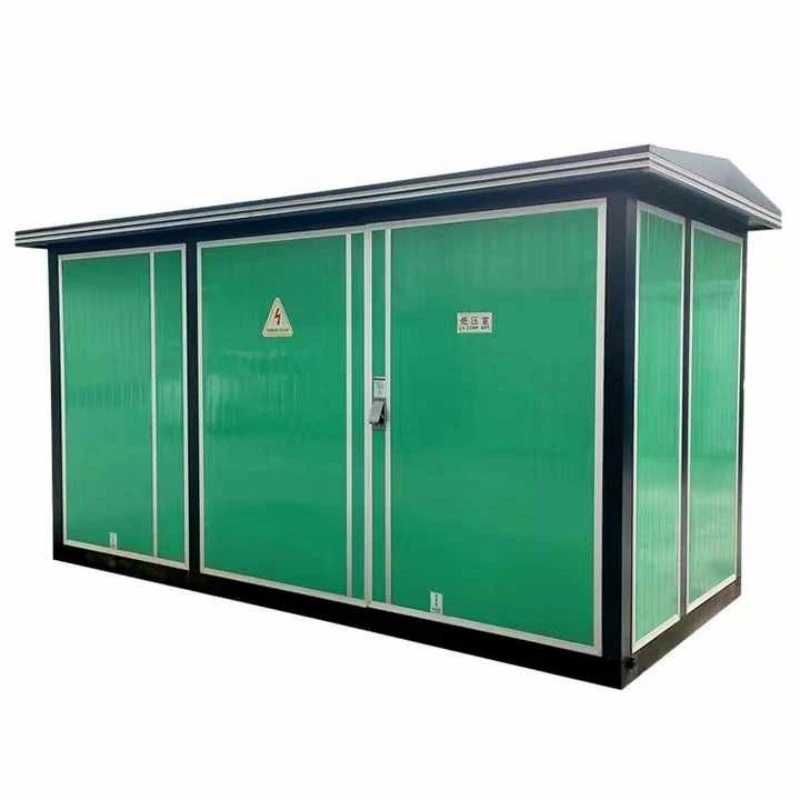

Nasprotno pa transformatorske postaje evropskega tipa sprejmejo bolj modularno konfiguracijo, ki temelji na prostorih, z ločenimi visokonapetostnimi stikalnimi napravami, transformatorji in nizkonapetostnimi oddelki v enem samem ohišju. Ta zasnova daje prednost uporabnosti in fleksibilnosti ter omogoča tako oljne kot suhe transformatorje in je široko sprejeta v industrijskih parkih, komercialnih kompleksih in občinskih infrastrukturnih projektih v regijah s standardom IEC.

Obe zasnovi imata skupne glavne prednosti – tovarniško predhodno testiranje, minimalna gradbena dela in hitro uvajanje – vendar je izbira na koncu usklajena z vašimi lokalnimi omrežnimi standardi, razpoložljivim območjem lokacije in prednostnimi nastavitvami vzdrževanja.Lugaoponuja obe konfiguraciji s popolno prilagoditvijo, kar zagotavlja brezhibno integracijo ne glede na regionalne zahteve.

Kako Lugao zagotavlja dielektrično celovitost in toplotno dolgo življenjsko dobo?

Škatlaste transformatorske postaje morajo prenesti udare strele, preklopne prenapetosti in neprekinjeno toplotno obremenitev. Transformatorske postaje Lugao Box-Type so zasnovane z visoko dielektričnimi temelji, potrjenimi s strogim testiranjem: vzdržljivost električne frekvence pri 42 kV za eno minuto in vzdržljivost impulza strele pri 75 kV na visokonapetostni strani. Ti pragovi izpolnjujejo ali presegajo tako ameriške kot evropske zahteve za transformatorske postaje, saj ščitijo notranja navitja transformatorja in komponente stikalnih naprav pred motnjami v omrežju.

Upravljanje toplote neposredno vpliva na življenjsko dobo izolacije transformatorja. Naši dvigi temperature pri polni obremenitvi – približno 45,1 K na visokonapetostnih navitjih in 52,9 K na nizkonapetostnih navitjih – dosledno ostajajo znotraj predpisanih meja IEC in IEEE. Zasnova ohišja vključuje optimizirane prezračevalne poti in površine za odvajanje toplote, ki aktivno usmerjajo toploto stran od kritičnih komponent, kar preprečuje lokalizirane vroče točke, ki poslabšajo izolacijo papirja in pospešijo staranje olja. Ta toplotna odpornost pomeni nižje stroške življenjskega cikla in zmanjšano pogostost vzdrževanja vaše naložbe v energetski transformator.

Katere strukturne in okoljske zaščite so vključene?

Izpostavljen vremenskim vplivom, prahu in nenamernim udarcem, ohišje transformatorske postaje služi kot prva obramba pred degradacijo okolja. Podpostaje Lugao dosegajo stopnjo zaščite IP44, kar zagotavlja učinkovito odpornost proti vdoru trdnih delcev in brizganju vode, primerne tako za namestitve ameriškega tipa na odprtem dvorišču kot za konfiguracije evropskega tipa, integrirane v stavbe. Ohišje, izdelano iz jekla, odpornega proti koroziji, s površinsko obdelavo proti koroziji, vzdrži ekstremne temperature okolice, visoko vlažnost in jedko obalno atmosfero, kar zagotavlja strukturno celovitost za desetletja uporabe.

Kako Lugao potrdi odpornost proti kratkemu stiku?

V distribucijskih omrežjih se neizogibno pojavijo okvarni tokovi. O sposobnosti transformatorske postaje, da preživi te dogodke brez notranjih deformacij ali poškodb zbiralke, se ni mogoče pogajati. Transformatorske postaje Lugao Box-Type so preizkušene glede odpornosti na kratek stik – primeri ocen vključujejo 20 kA RMS na visokonapetostni strani – s pregledi po preskusu, ki potrjujejo celovitost spoja zbiralke in ničelno strukturno deformacijo. Ta potrjena mehanska robustnost zagotavlja projektnim inženirjem, da naše transformatorske postaje ohranjajo stabilnost sistema tudi v najzahtevnejših okvarah.

Kakšne konfiguracije zmogljivosti, napetosti in hlajenja lahko dobavi Lugao?

Lugaova proizvodna delavnica s certifikatom ISO9001 in SGS, opremljena s profesionalnimi montažnimi linijami in polnozmogljivimi testnimi odseki, izdeluje škatlaste transformatorske postaje v strogem skladu z mednarodnimi standardi IEC, GB, CE in CCC, ki podpirajo neposredno uvedbo plug-and-play brez dragih sprememb na lokaciji.

Napetostni razredi in razponi zmogljivosti

30kV / 35kV ameriške in evropske transformatorske postaje:Zasnovan za distribucijske razdelilne postaje, kolektorske sisteme vetrnih elektrarn in težke industrijske cone, ki zahtevajo srednjenapetostno transformacijo z robustno odpornostjo na kratke stike in nizko stopnjo delne razelektritve.

24kV (20kV) Smart/Compact Box transformatorska postaja:Opremljen z inteligentnimi moduli na obeh straneh HV in LV, ki omogočajo daljinsko upravljanje, zaznavanje, signalizacijo in regulacijo za aplikacije avtomatizacije državnega omrežja. Primerno za urbane stolpnice, stanovanjske hiše in komunalno infrastrukturo.

Razdelilna postaja 11kV / 10kV:Idealno za poslovne komplekse, stanovanjske skupnosti in projekte elektrifikacije podeželja. Ima obliko valovitega rezervoarja ali možnosti suhega transformatorja, ki odpravlja zahteve po vzdrževanju konzervatorja in zagotavlja zanesljivo delovanje v težkih zunanjih okoljih.

Možnosti transformatorjev in stikalnih naprav

Lugao ponuja prilagodljive notranje konfiguracije, ki ustrezajo specifičnim projektnim zahtevam:

Vrsta transformatorja: Popolnoma zaprto, potopljeno v olje(S9, S11, S13, SH15) ali možnosti suhega tipa (SCB10, SCB11, SCBH15), ki ustrezajo zahtevam glede požarne varnosti in okolja.

Visokonapetostne stikalne naprave:Omarice XGN15, HXGN17 ali KYN28A s konfiguracijami bremenskega stikala ali vakuumskega odklopnika, ki podpirajo obročasto omrežje, terminale ali dvojne načine napajanja.

Nizkonapetostna distribucija:GGD, GCS ozMNS stikalne napravez dohodnimi, odhodnimi in reaktivnimi kompenzacijskimi funkcijami, ki podpirajo strukture v obliki plošče ali omaro.

Kako izbrati idealno škatlasto transformatorsko postajo za prostorsko omejena urbana mesta?

Za tradicionalne transformatorske postaje z veliko talne površine ostajajo izvedljive običajne zgradbe. Vendar mestne podzemne transformatorske postaje, kompaktne GIS instalacije in preobremenjena komercialna območja zahtevajo prostorsko optimizirane rešitve. Lugao ponuja prilagojeno optimizacijo tlorisne površine, zmanjševanje splošnih zahtev glede površine z uporabo stikalnih naprav visoke gostote in integriranih zasnov transformatorjev. Podpostaje ameriškega tipa so s svojo kompaktno prostornino še posebej primerne za distribucijo v stanovanjskih skupnostih, kjer so stroški zemljišča previsoki. Enote evropskega tipa, čeprav so večje, ponujajo vrhunski servisni dostop za industrijske aplikacije, kjer je pogostost vzdrževanja večja.

Oglejte si našo proizvodno linijoVideo

Iz prve roke izkusite proizvodno odličnost škatlaste transformatorske postaje Lugao:
