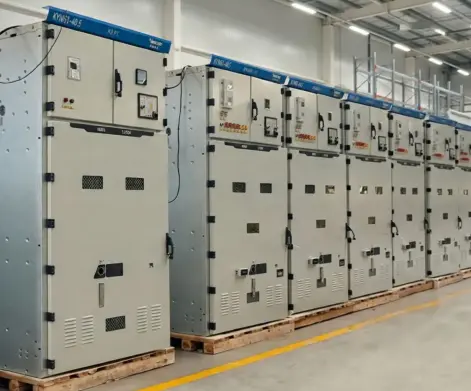

KYN visokonapetostne stikalne naprave z zračno izolacijo

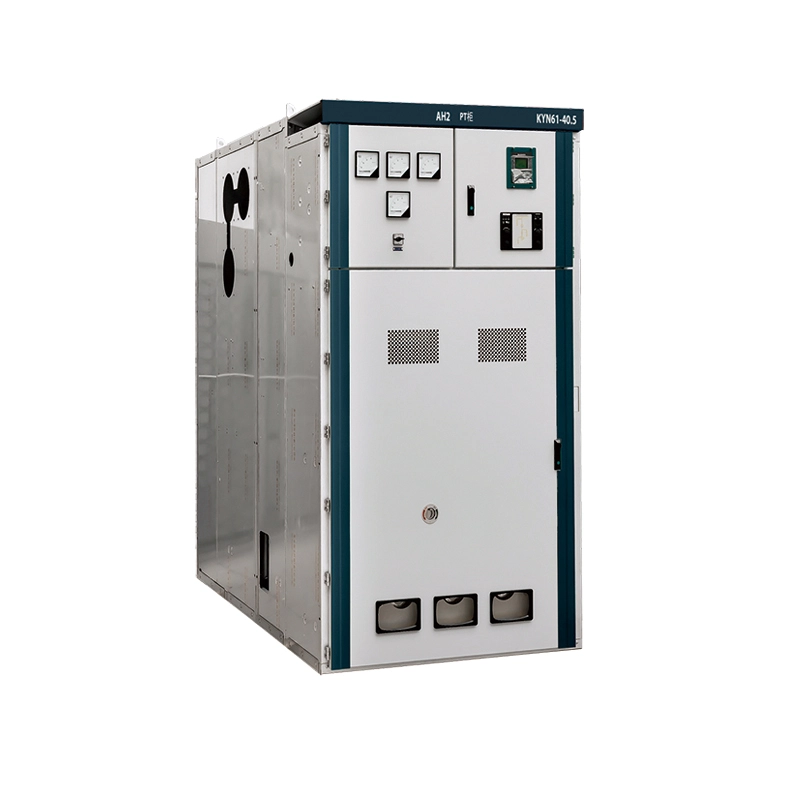

Kaj je KYN visokonapetostna stikalna naprava z zračno izolirano ploščo?

The Switchgear is a metal-clad, air-insulated, indoor medium-voltage switchgear assembly designed for three-phase AC power systems operating at 3.6kV to 40.5kV, 50Hz or 60Hz.

Oznaka "KYN" sledi kitajskemu nacionalnemu standardnemu poimenovanju

K – kovinsko obložen

Y – vrsta ročnega vozička

N – notranji

Za razliko od plinsko izoliranih stikalnih naprav (GIS), ki uporabljajo SF6, se serija KYN opira na atmosferski zrak kot primarni dielektrični medij med deli pod napetostjo in zemljo.

Kaj lahko naredi?

Ta visokonapetostna zračno izolirana panelna stikalna naprava KYN služi kot osrednje vozlišče za nadzor, zaščito in izolacijo visokonapetostne električne opreme. Njegove glavne funkcije vključujejo:

1. Sprejemanje in distribucija električne energije – glavna zbiralka prejema vhodno energijo iz transformatorja ali generatorja, nato pa jo razdeli na več odhodnih napajalnikov. Vsak podajalnik je mogoče neodvisno preklopiti.

2. Zaščita pred električnimi napakami – Integrirani vakuumski odklopniki (v odstranljivem ročnem vozičku) se samodejno sprožijo v milisekundah, ko zaznajo preobremenitev, kratek stik ali ozemljitveno napako. Tokovni transformatorji zaznajo napako; zaščitni releji sprožijo ukaz za izklop.

3. Izolirajte opremo za vzdrževanje – Ročni voziček je mogoče dvigniti v "odklopljen" položaj, kar ustvari vidno zračno režo med odklopnikom in fiksnimi primarnimi kontakti. Zapirala se samodejno zaprejo preko fiksnih kontaktov pod napetostjo, kar omogoča varen pregled odklopnika brez izklopa celotne zbiralke.

4. Zagotavljanje merjenja in spremljanja v realnem času – tokovni transformatorji (CT) in napetostni transformatorji (VT), nameščeni v predelu za kabel, napajajo signale ampermetrom, voltmetrom, analizatorjem kakovosti električne energije in oddaljenim terminalskim enotam (RTU).

5. Omogočite varno ozemljitev – Ročno upravljano ozemljitveno stikalo, mehansko povezano s položajem ročnega vozička, omogoča varno ozemljitev strani kabla pred začetkom vzdrževalnih del.

6. Usklajujte z zaščitnimi releji – Sodobni mikroprocesorski releji (izbirno) zagotavljajo usmerjeno zaščito pred prekomernim tokom, diferencialno zaščito, zaščito pred ozemljitveno napako in zaščito pred izpadom odklopnika. Komunikacija prek Modbusa ali IEC 61850 omogoča integracijo v SCADA sisteme.

V bistvu je visokonapetostna zračno izolirana panelna stikalna naprava KYN delovni konj srednjenapetostnih omrežij – robustna, pregledna (z zračno izolacijo, da lahko vidite, kaj se dogaja) in ekonomična za notranje instalacije.

Parametri izdelka

Prednosti izdelka

1. Prava kovinsko oblečena konstrukcija z delitvijo

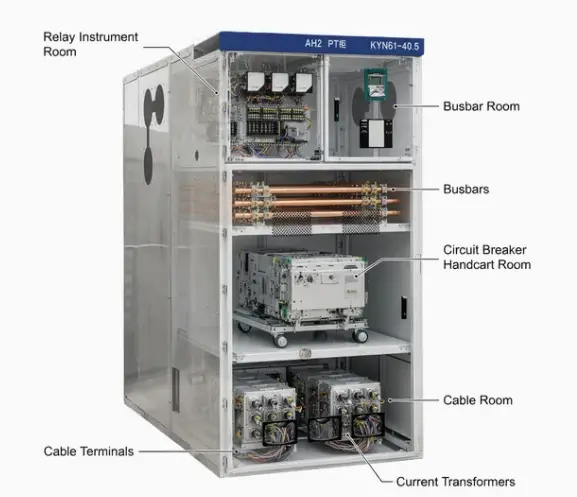

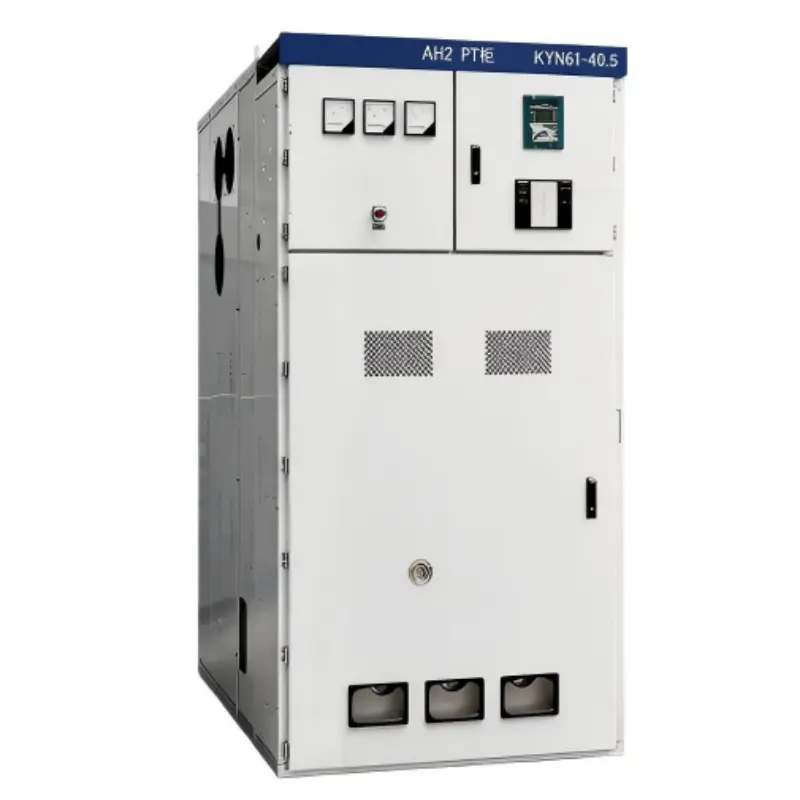

Naša stikalna naprava KYN razdeli ploščo v štiri popolnoma ločene predelke:

● Predal zbiralke (zgoraj zadaj)

● Predal za ročni voziček (na sredini spredaj)

● Predal za kabel (spodaj zadaj)

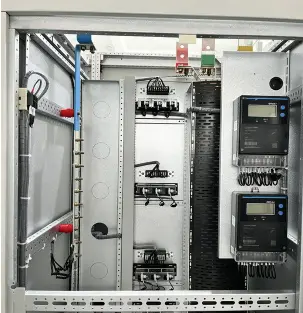

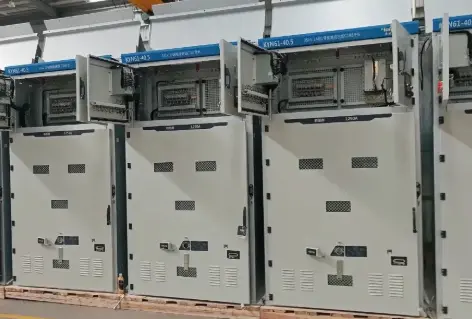

● Nizkonapetostni prostor za instrumente (zgoraj spredaj)

Vsak predel je ločen s 3 mm debelimi pregradami iz pocinkanega jekla s pokrovi za dostop z vijaki. To ločevanje doseže:

● Zadrževanje napak – če se notranji oblok pojavi v enem predelu, se ne more razširiti na sosednje predelke. Naš dizajn je prestal IAC AFLR testiranje do 40kA za 1 sekundo.

● Varnost osebja – Operaterji lahko odprejo vrata razdelka za odklopnik za dostop z ročnim vozičkom, medtem ko zbiralke ostanejo pod napetostjo, vendar popolnoma zaprte za fiksnimi jeklenimi pregradami.

● Vzporedno vzdrževanje–Dela na zaključku kabla se lahko nadaljujejo med servisiranjem razdelka odklopnika.

2. Samodejne rolete za zaščito pred dotikom pod napetostjo

Ko se ročni voziček premakne iz priklopljenega v preskusni položaj, zaklopke iz nerjavečega jekla samodejno zdrsnejo čez fiksne primarne kontakte (strani linije in bremena). Ključne značilnosti:

● Material – nerjaveče jeklo debeline 3 mm (ne aluminij ali plastika)

● Delovanje – vzmetno gnano, varno (polkna se zaprejo, tudi če vzmet mehanizma zlomi – gravitacijska pomoč)

● Zaklepanje – naoknic ni mogoče ročno odpreti, razen če je ročni voziček odstranjen in uporabljeno posebno orodje za odklepanje (preprečuje nepooblaščen dostop)

● Izolacija – Polkna so na hrbtni strani prevlečena z 2 mm izolacijskega epoksida za preprečevanje induciranih napetosti

3. Zračna izolacija – brez plina SF6

Za razliko od plinsko izoliranih stikalnih naprav (GIS), visokonapetostne stikalne naprave KYN z zračno izolirano ploščo uporabljajo samo atmosferski zrak kot izolacijski medij. To zagotavlja številne prednosti:

● Nič emisij toplogrednih plinov – SF6 ima 23.500-krat večji potencial globalnega segrevanja kot CO2. Regulatorji v EU in številnih zveznih državah ZDA omejujejo uporabo SF6. Zračno izoliran KYN je izbira za prihodnost.

● Oprema za ravnanje s plinom ni potrebna – GIS potrebuje drage plinske vozičke, merilnike tlaka, detektorje puščanja in certificirane tehnike za ponovno polnjenje. KYN ne potrebuje nič od tega.

● Vizualno preverljive zračne reže – operaterji lahko vidijo odprte kontakte ali režo med ročnim vozičkom in fiksnimi kontakti. Oprema SF6 skriva vse za zaprtimi ohišji.

● Nižji stroški življenjskega cikla – Brez polnjenja s plinom, brez rednega testiranja vlage, brez zamenjave tesnila. Zrak je brezplačen.

5. Visoka odpornost na kratek stik

NašKYN stikalne napravedoseže:

● Nazivni kratkotrajni tok – do 50kA za 3 sekunde

● Nazivni konični vzdržni tok – do 125kA

● Klasifikacija notranjega obloka – IAC AFLR 40kA/1s (dostopno spredaj, stransko, zadaj)

Te vrednosti presegajo običajne zahteve električnega omrežja (običajno 25 kA ali 31,5 kA za 3 sekunde). Visoka vzdržljivost izhaja iz:

● Dvojno prepognjeni 2,5 mm podporni nosilci zbiralke

● Posrebrene bakrene zbiralke z minimalnim navorom vijaka 70 Nm

● Izolirane tulke zbiralke za preprečevanje medfaznega preboja med tresljaji.

Lastnosti izdelka

Podrobnosti proizvodnje

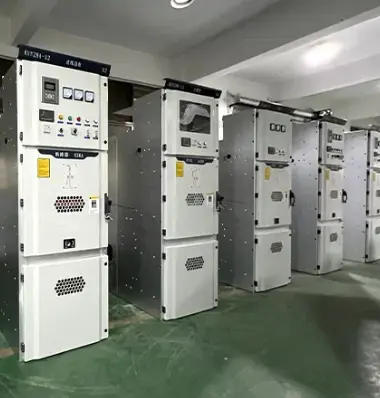

Okvir in ohišje

1. Material: 2,5 mm hladno valjani jekleni okvir; 3,0 mm pregrade za predelke

2. Oblikovanje: Lasersko rezano, CNC-presekano, robotsko MIG varjeno

3. Premaz: Postopek v devetih korakih – temeljni premaz E-coat + praškasti premaz iz poliestra, debeline 100-120 μm. Solni sprej >1000 ur

4. Barva: RAL 7035 (svetlo siva) standard

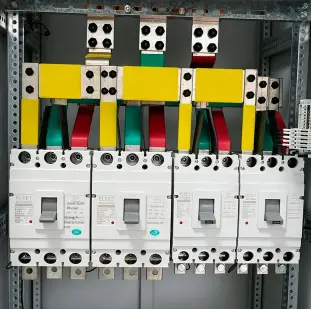

Sistem zbiralk

1. Baker: 99,95 % E-Cu, prevodnost ≥58 MS/m

2. Spoji: posrebreni (10 μm) + Belleville podložke, navor na 70 Nm z oznako rdeče barve

3. Izolacija: toplokrčljivi ognjevarni rokavi, delna razelektritev <5 pC pri 15 kV

4. Podporni izolatorji: epoksi s silicijevim polnilom, lezenje ≥20 mm/kV

Proizvodnja ročnih vozičkov

1. Podvozje: prašno lakirano črno; štirje MoS2-najlonski valji (nosilnost 500 kg vsak)

2. Stojalo: vodilni vijak Acme, 10 obratov preskusno-priklopljeno, navor <15 Nm

3. Montaža odklopnika: Neposredno pritrditev z vijaki za Lugao VCB ali ABB VD4/Siemens 3AH

4. Pomožni kontakti: 8NO+8NC, srebro-nikelj, 10A pri 250V AC

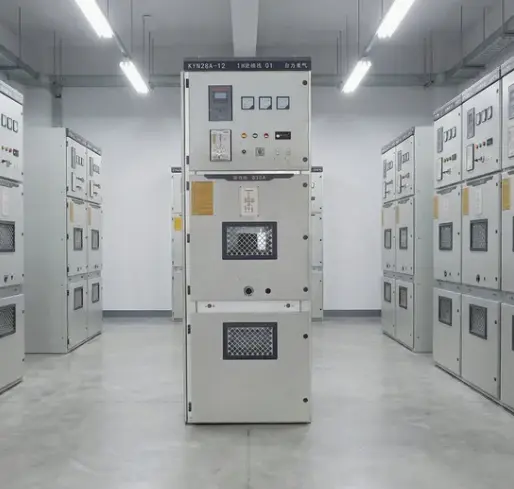

Pakiranje, pošiljanje in poprodajne storitve

Pakiranje in pošiljanje

Vsaka zračno izolirana kovinsko prevlečena stikalna omarica KYN je zaščitena s folijo, odporno na vlago, peno ali kotnimi ščitniki ter pakirana v izvozne lesene zaboje ali ojačane palete v skladu z zahtevami za pošiljanje. Vakuumski odklopniki, ročni vozički, instrumenti in dodatki so lahko pritrjeni ali ločeno zaščiteni, da se zmanjša gibanje med transportom. Pošiljanje je mogoče urediti s pomorskim ali kopenskim prevozom glede na cilj projekta.

Poprodajne storitve

Lugaozagotavlja tehnično podporo pri montaži, zagonu in obratovanju po potrjeni pogodbi o naročilu. Električne risbe, diagrame sekundarnega ožičenja, navodila za delovanje in poročila o rutinskih preskusih lahko dobite pred odpremo. Garancijski pogoji in podpora za rezervne dele so zagotovljeni v skladu s pogodbo in potrjenim tehničnim dogovorom.
