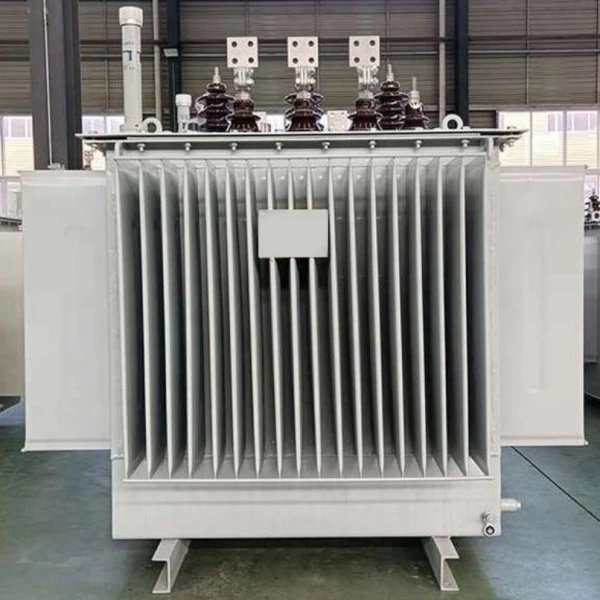

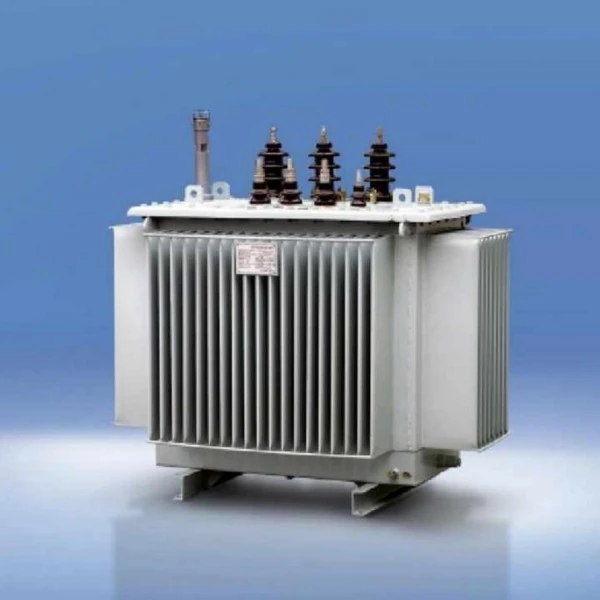

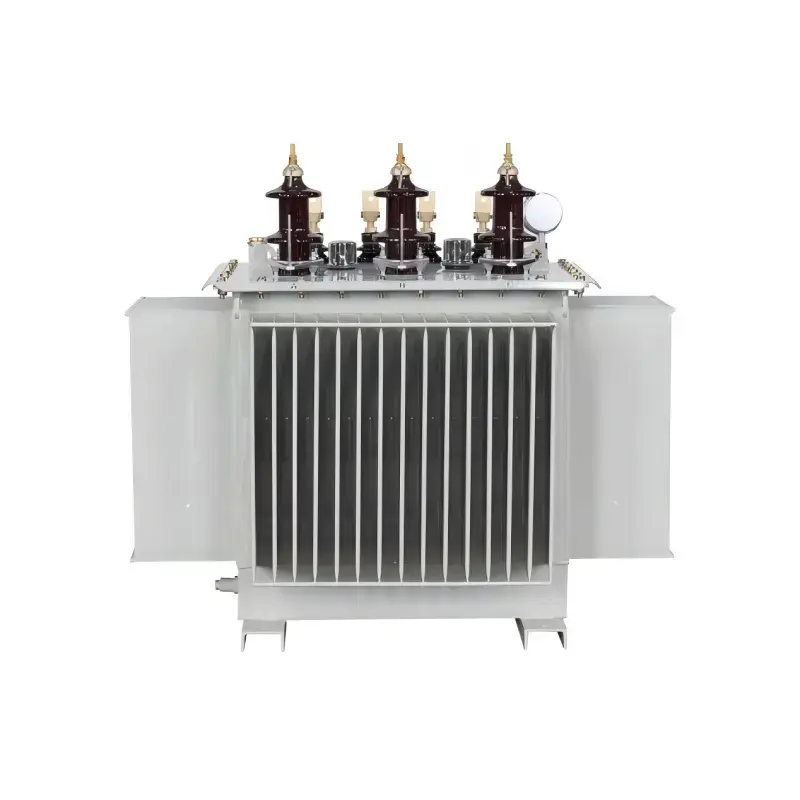

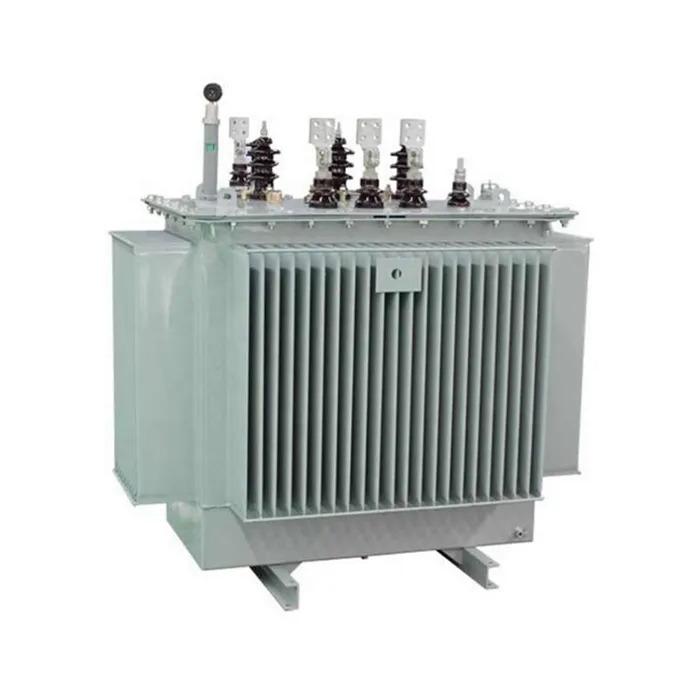

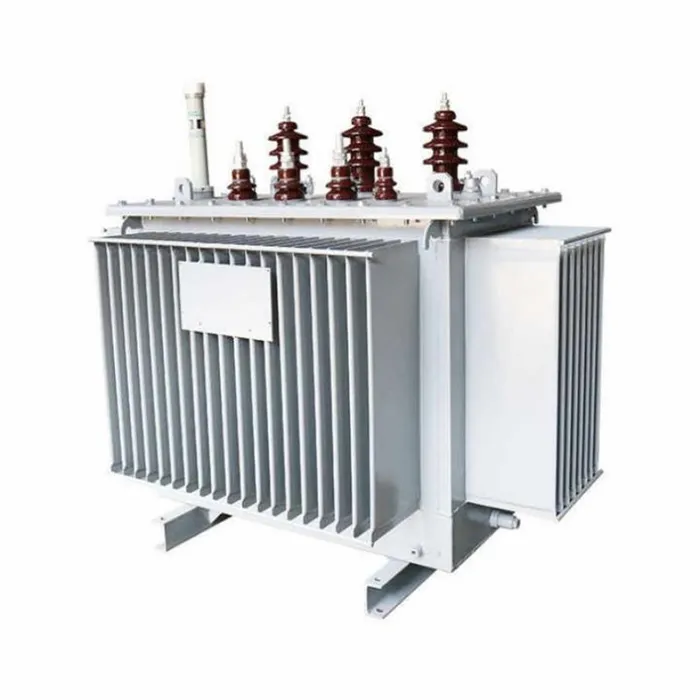

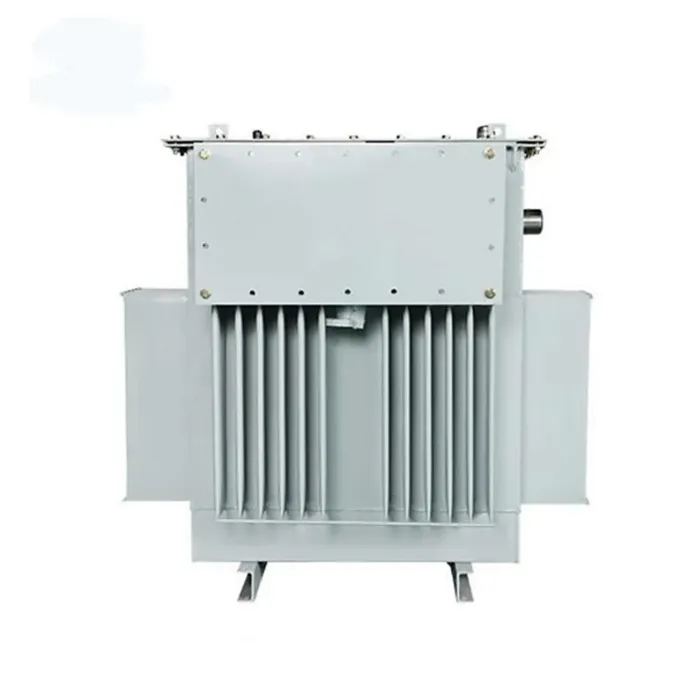

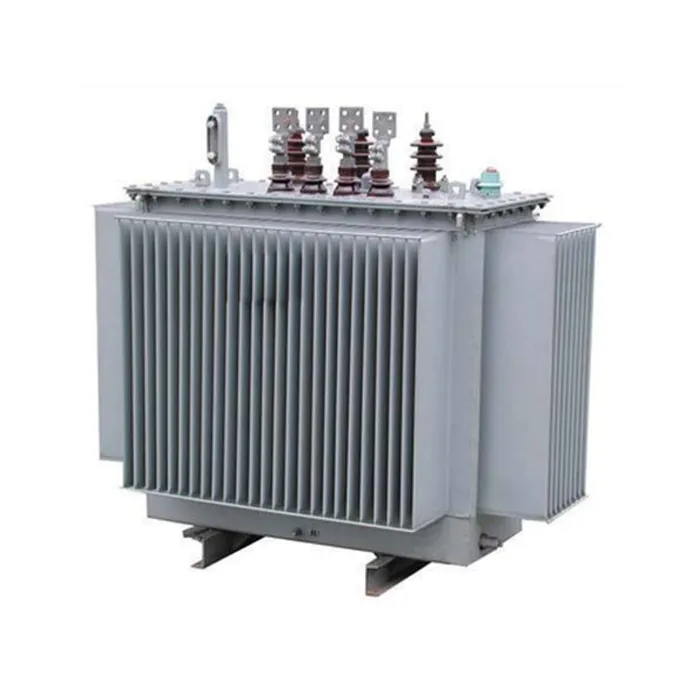

S9 trifazni nizkonapetostni transformator z oljem

Trifazni z oljem polnjeni nizkonapetostni transformator S9 našega podjetja je zelo zanesljiva napajalna naprava, posebej zasnovana za nizkonapetostne distribucijske sisteme. Z nakupom tega izdelka dobite visokokakovosten transformator, ki združuje stabilno delovanje s stroškovno učinkovitostjo, široko uporaben v industrijskih obratih, komercialnih stavbah in stanovanjskih scenarijih distribucije električne energije. Ta izdelek uporablja visokokakovostne hladno valjane pločevine iz silicijevega jekla in navitja iz bakra visoke čistosti. Njegova optimizirana struktura jedra učinkovito zmanjšuje histerezo in izgube zaradi vrtinčnih tokov, kar zagotavlja dolgoročno stabilno in zanesljivo delovanje. Izolacijski hladilni sistem, potopljen v olje, zagotavlja odlično odvajanje toplote in preobremenitveno zmogljivost ter ohranja stabilno izhodno napetost tudi v pogojih nihanj napetosti ali znatnih sprememb obremenitve. Popolnoma zatesnjena struktura učinkovito izolira zunanjo vlago in nečistoče, podaljšuje življenjsko dobo opreme in zmanjšuje pogostost vzdrževanja.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

Lastnosti izdelka

Energijska učinkovitost in nizke izgube:V primerjavi s prejšnjo serijo S7 ima transformator S9 povprečno zmanjšanje izgube v prostem teku za približno 10 %, zmanjšanje izgube v obremenitvi za približno 22 % in še pomembnejše zmanjšanje toka v prostem teku za skoraj 46 %. To je bil takrat nacionalno promoviran izdelek za varčevanje z energijo.

Zanesljiva strukturna zasnova:

Jedro:Oljni transformator S9, izdelan iz visokokakovostnega hladno valjanega zrnato usmerjenega silicijevega jekla, ki uporablja popolnoma nagnjeno tristopenjsko strukturo jedra prekrivnega spoja, ki učinkovito zmanjšuje izgube in hrup.

Navitja:Visokonapetostno navitje ima večplastno valjasto strukturo, medtem ko nizkonapetostno navitje uporablja valjasto ali izboljšano vijačno strukturo z vzdolžnimi oljnimi kanali, ki povečujejo odvajanje toplote in mehansko trdnost.

Postopek pritrditve:Vsi pritrdilni elementi uporabljajo samovarovalne matice proti popuščanju in dodana je struktura za pozicioniranje jedra, ki zagotavlja stabilnost med transportom in dolgotrajnim delovanjem, kar odpravlja potrebo po pregledu jedra in vzdrževanju dviganja.

Fully Sealed Structure (S9-M Series):Rezervoar distribucijskega transformatorja S9 je zasnovan z valovitimi ploščami, ki zagotavljajo funkcijo dihanja za kompenzacijo sprememb volumna olja, s čimer se odpravi tradicionalni konzervator. Ta popolnoma zatesnjena struktura popolnoma izolira transformatorsko olje od zunanjega zraka, učinkovito preprečuje vdor kisika in vlage ter tako upočasni staranje izolacijskega olja.

Celovita varnostna zaščita: S9 trifazni nizkonapetostni transformator z oljemopremljen s komponentami, kot so razbremenilni ventil, termometer s številčnico in plinski rele, ki nemudoma sprostijo tlak, ko notranji tlak postane previsok, kar zagotavlja varno delovanje opreme.

Prednosti funkcij

Significantly Reduced Operating Costs:Glavna prednost je energetska učinkovitost. V primerjavi s serijo S7 so obratovalni stroški izdelka S9 nižji za približno 19%, kar ima za posledico znatne prihranke električne energije pri dolgotrajnem delovanju.

Visoka zanesljivost delovanja:Z izboljšano podporo na koncu tuljave, novo izolacijsko strukturo in zasnovo, odporno na kratek stik, je njegova sposobnost, da prenese nenadne kratke stike, znatno izboljšana. Prestal je teste nenadnega kratkega stika v nacionalno priznanem testnem centru, kar zagotavlja stabilno delovanje tudi v neugodnih pogojih, kot so nihanja omrežja.

Izjemno nizki stroški vzdrževanja:Popolnoma zatesnjena struktura odpravlja potrebo po zamenjavi transformatorskega olja med njegovo običajno življenjsko dobo, kar močno zmanjša obremenitev in stroške vzdrževanja.

Visoka prilagodljivost in estetski dizajn:Zasnova valovitega rezervoarja ne le izboljša učinkovitost odvajanja toplote, ampak ima za posledico tudi bolj kompakten in estetsko prijeten izdelek, kar zmanjša odtis vgradnje.

Products adapt to the environment

Scenariji uporabe

Trifazni z oljem napolnjeni nizkonapetostni transformatorji S9 se uporabljajo predvsem v aplikacijah za distribucijo električne energije na terminalih, kjer je treba visokonapetostno električno energijo 10 kV ali 35 kV pretvoriti v nizkonapetostno električno energijo 400 V. Posebni scenariji vključujejo:

Zaprti tip (serija S9-M): Posebej primeren za industrije, kot sta nafta in kemična predelava. Ta okolja običajno vsebujejo velike količine nafte in kemikalij; popolnoma zaprta struktura učinkovito izolira jedke pline, ščiti notranje komponente in zagotavlja varno delovanje.

Nezaprt tip (serija S9):Pogosto se uporablja v industrijskih in rudarskih podjetjih, gradbiščih, stanovanjskih skupnostih, komercialnih središčih, letališčih, železniških postajah in drugih splošnih industrijskih in civilnih zgradbah kot vozliščih za distribucijo električne energije.

Infrastruktura in kmetijstvo:Običajno se uporablja v podzemnih železnicah, vrtalnih ploščadih, ploščadih za proizvodnjo nafte ter mestnih in podeželskih kmetijskih električnih omrežjih za zagotavljanje stabilne oskrbe z električno energijo za različno opremo.

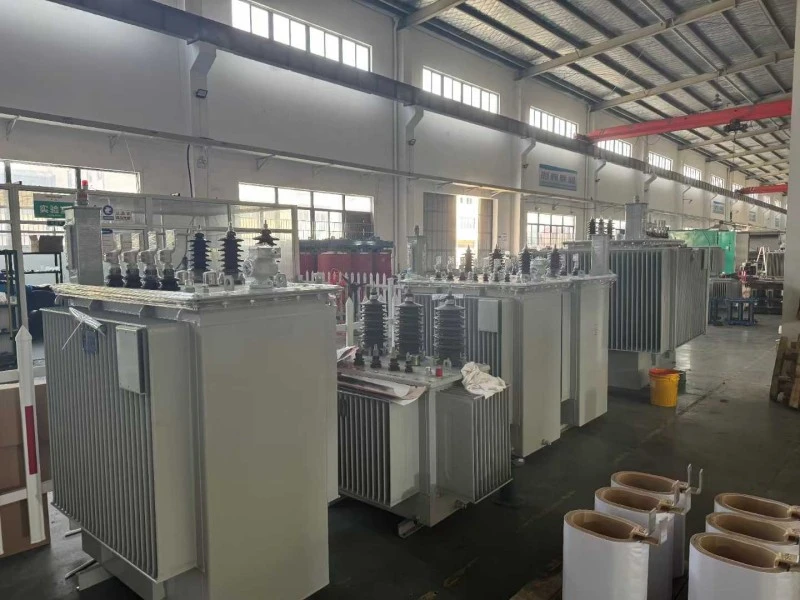

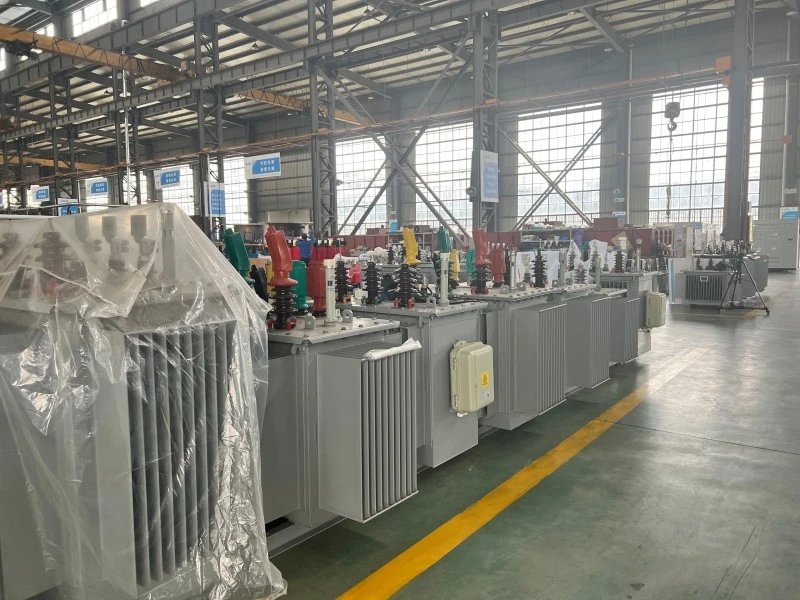

Podrobnosti proizvodnje

Trifazni transformator, polnjen z oljem, je bil deležen obsežne optimizacije v podrobnostih izdelka. S prefinjeno zasnovo osnovnih komponent, kot so jedro, tuljave, rezervoar za olje in pritrdilni elementi, dosega nizke izgube, visoko zanesljivost in značilnosti brez vzdrževanja.

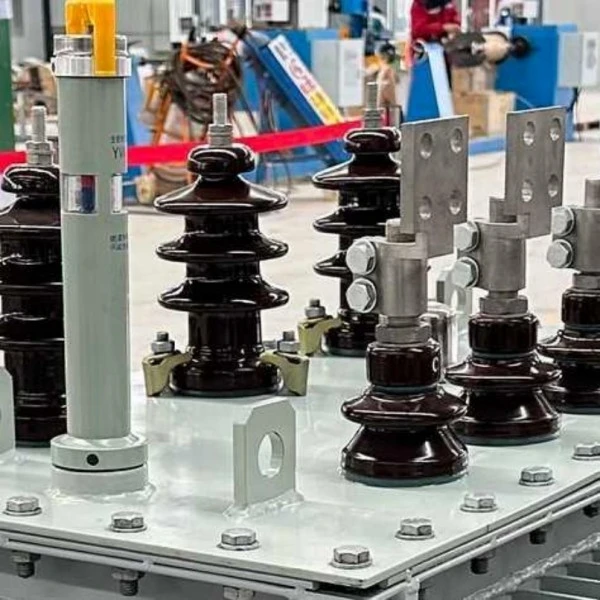

Struktura in proces osnovne komponente

pogosta vprašanja

Kaj je trifazni oljni distribucijski transformator S9?

Trifazni oljni razdelilni transformator S9 je naprava za distribucijo električne energije, ki se uporablja za znižanje srednje napetosti električne energije, kot je 6 kV, 10 kV, 11 kV ali 13,8 kV, na nizkonapetostno električno energijo, kot je 0,4 kV, 0,415 kV ali 0,433 kV. Široko se uporablja v industrijskih obratih, poslovnih zgradbah, stanovanjskih skupnostih, rudarskih mestih, kmetijskih električnih omrežjih in komunalnih distribucijskih sistemih.

Ali je mogoče prilagoditi napetostno razmerje oljnega transformatorja S9?

ja Lugao lahko prilagodi napetostno razmerje glede na lokalno omrežje in zahteve projekta. Običajne možnosti vključujejo 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV in druge prilagojene kombinacije napetosti. Vektorsko skupino, obseg dotikanja, frekvenco in dodatke je mogoče tudi prilagoditi.

Kakšno območje zmogljivosti je na voljo za ta transformator?

Oljni razdelilni transformator S9 se lahko dobavi v različnih nazivnih zmogljivostih glede na zahteve projekta. Običajne zmogljivosti vključujejo 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA in 2500kVA. Obrnite se na Lugao za izbiro primernega modela glede na vašo obremenitev.

Kakšna je razlika med oljnimi transformatorji S9 in S11?

V primerjavi s serijo S9 jeSerija S11običajno ima manjšo izgubo brez obremenitve in boljše delovanje pri varčevanju z energijo. Transformator S9 se še vedno pogosto uporablja v številnih distribucijskih projektih zaradi njegovega stabilnega delovanja, zrele zasnove in stroškovne učinkovitosti. Končna izbira je odvisna od proračuna projekta, zahtev glede učinkovitosti, lokalnih standardov in pogojev delovanja.

Ali je oljni transformator S9 primeren za zunanjo namestitev?

ja Oljni transformator S9 je lahko zasnovan za zunanjo namestitev. Lahko je opremljen z zaprtim rezervoarjem za olje, protikorozijskim premazom, tlačnim varnostnim ventilom, termometrom, indikatorjem nivoja olja in drugimi zaščitnimi dodatki v skladu z zahtevami projekta. Za težka okolja pred ponudbo navedite nadmorsko višino, temperaturo okolja, vlažnost in stopnjo onesnaženosti.

Kakšno metodo hlajenja uporablja ta transformator?

Oljni razdelilni transformator S9 običajno uporablja hlajenje ONAN, kar pomeni oljno naravno zračno naravno hlajenje. Transformatorsko olje naravno kroži znotraj rezervoarja za prenos toplote, medtem ko zunanja površina rezervoarja odvaja toploto z naravnim zračnim hlajenjem.

Ali lahko Lugao zagotovi OEM ali prilagojene transformatorske storitve?

ja Lugao zagotavlja OEM in prilagojene transformatorske storitve. Možnosti prilagajanja vključujejo nazivno zmogljivost, napetostno razmerje, frekvenco, vektorsko skupino, območje odcepa, zasnovo ohišja, transformatorske dodatke, barvo barvanja, imensko tablico in zahteve glede pakiranja.

Poprodajne storitve izdelka

1. Ko je transformator nameščen in zagnan na mestu, je zagotovljeno, da ne pušča, barva pa se ne bo luščila ali zbledela. Zagotovljena je 5-letna garancija; vse težave s kakovostjo, ki se pojavijo pri normalni uporabi v garancijskem obdobju, bodo zajete v garanciji.

2. Vsi izdelki so zajeti v doživljenjskem servisu, kar zagotavlja popolnost dodatkov izdelka.

3. Življenjska doba ni krajša od 30 let.

4. V primeru okvare opreme se bo dobavitelj odzval v eni uri po prejemu obvestila od kupca in poslal tehnično osebje na gradbišče v 24 urah doma.

Storitvena zaveza

1. Naši izdelki so izdelani v strogem skladu z zahtevami sistema vodenja kakovosti ISO9001-2015, kar zagotavlja 100-odstotno kakovost izdelka, preden zapusti tovarno.

2. Naše podjetje nudi celovite predprodajne, prodajne in poprodajne storitve za zagotavljanje zadovoljstva strank.

1. Naše podjetje ponuja 60-mesečno garancijo. V primeru kakršnih koli težav s kakovostjo, bomo izdelek brezplačno popravili ali zamenjali, kar zagotavlja 100-odstotno zadovoljstvo strank.

Zasnova in preskušanje transformatorjev morata biti v skladu z naslednjimi standardi:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Močnostni transformatorji》

GB/T6451-2015 《Specifikacije in tehnične zahteve za oljne energetske transformatorje》

JB/T3837-2010 《Metoda sestavljanja tipskih oznak za transformatorske izdelke》

GB/T311.1-3.11-97 《Tehnike usklajevanja izolacije in visokonapetostnega testiranja za visokonapetostno opremo za prenos in transformacijo》

GB10237-88 《Stopnje izolacije in dielektrični preskusi za močnostne transformatorje – zunanje izolacijske zračne razdalje》

GB7595-87 《Standard kakovosti za transformatorsko olje v uporabi》

GB7328-87 《Merjenje ravni zvoka za transformatorje》

GB7534-87 《Merjenje delne razelektritve》

GB/T15164-94 《Vodnik za nalaganje oljnih energetskih transformatorjev》

DL/T586-95 《Tehnični vodnik za nadzor proizvodnje uporabnikov električne opreme》

GB/T311.1-3.11-97 《Tehnike usklajevanja izolacije in visokonapetostnega testiranja za visokonapetostno opremo za prenos in transformacijo》

GB2536-1990 《Transformatorsko olje》

JB/T56011-92 《Klasifikacija kakovosti izdelkov za oljne močnostne transformatorje》

ZBK41005-89 《Raven zvoka 6-220KV transformatorjev》
