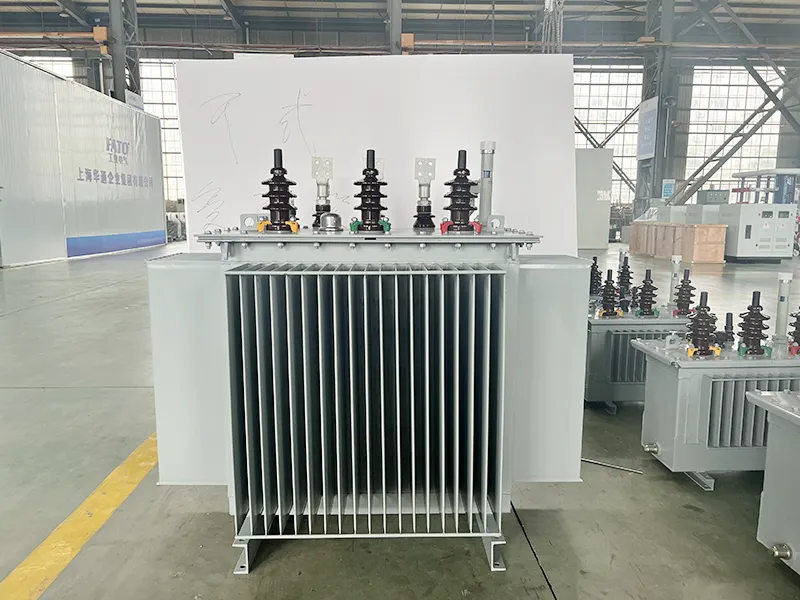

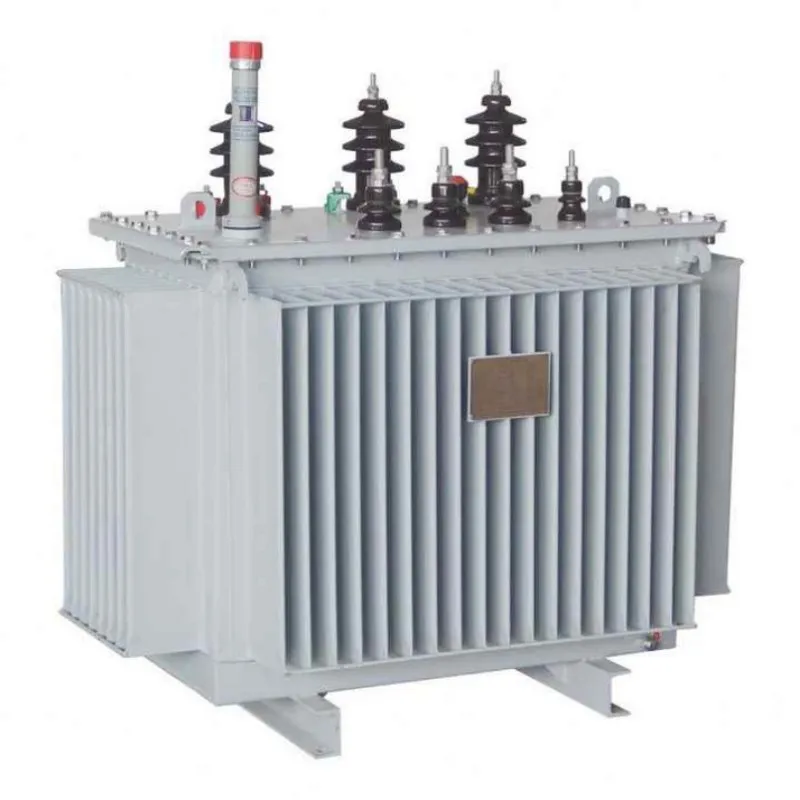

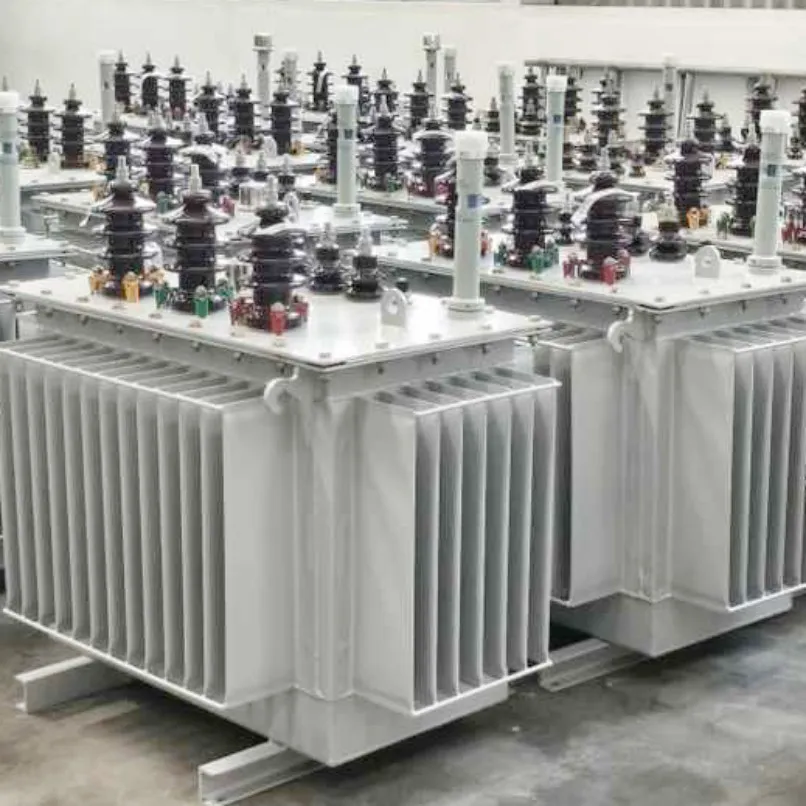

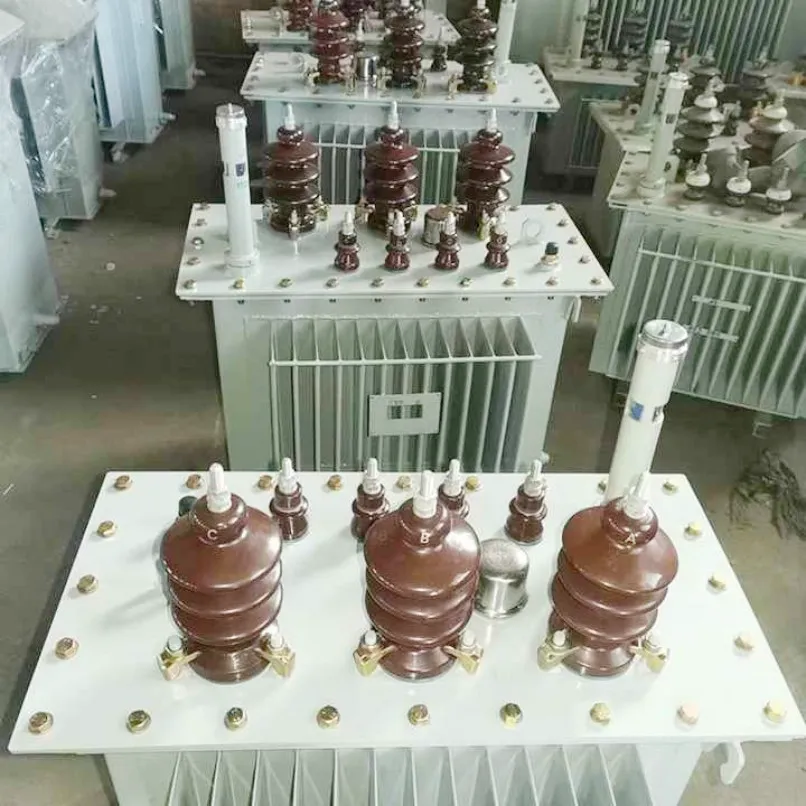

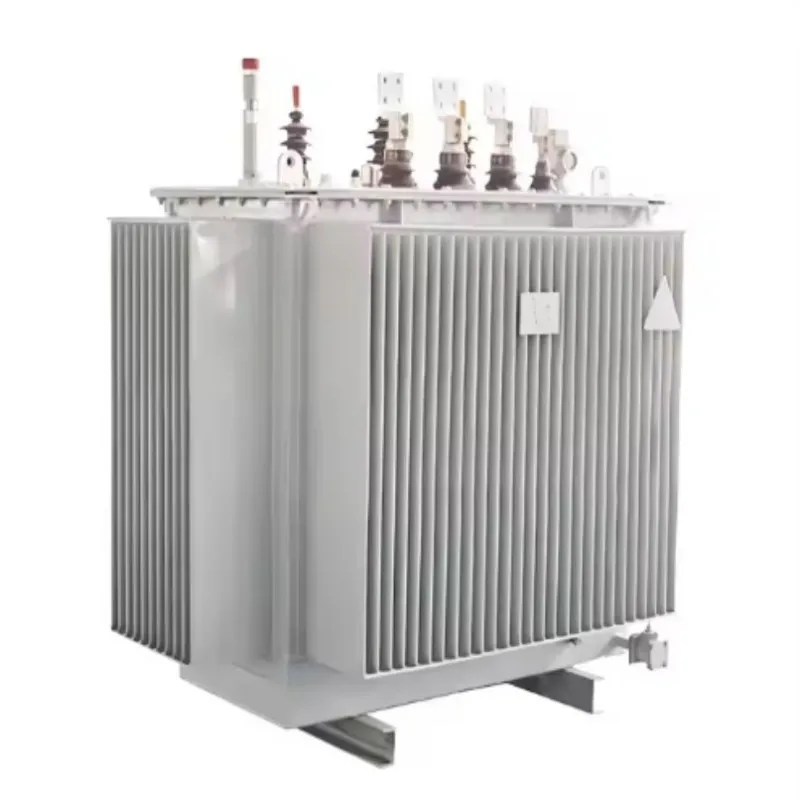

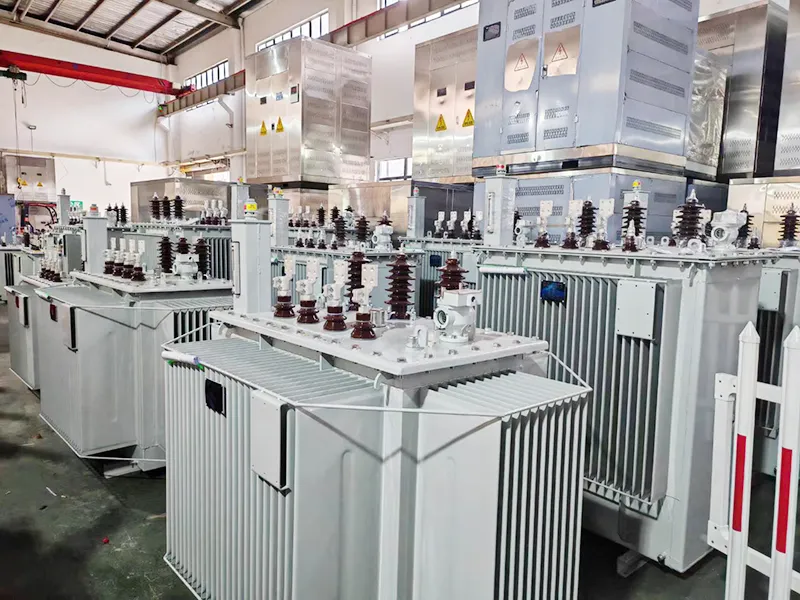

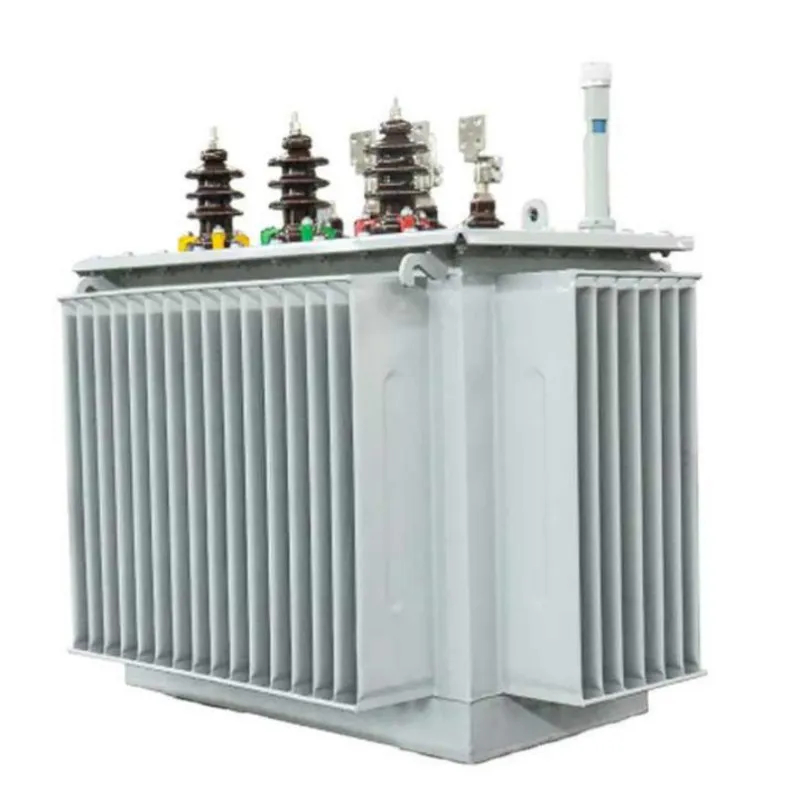

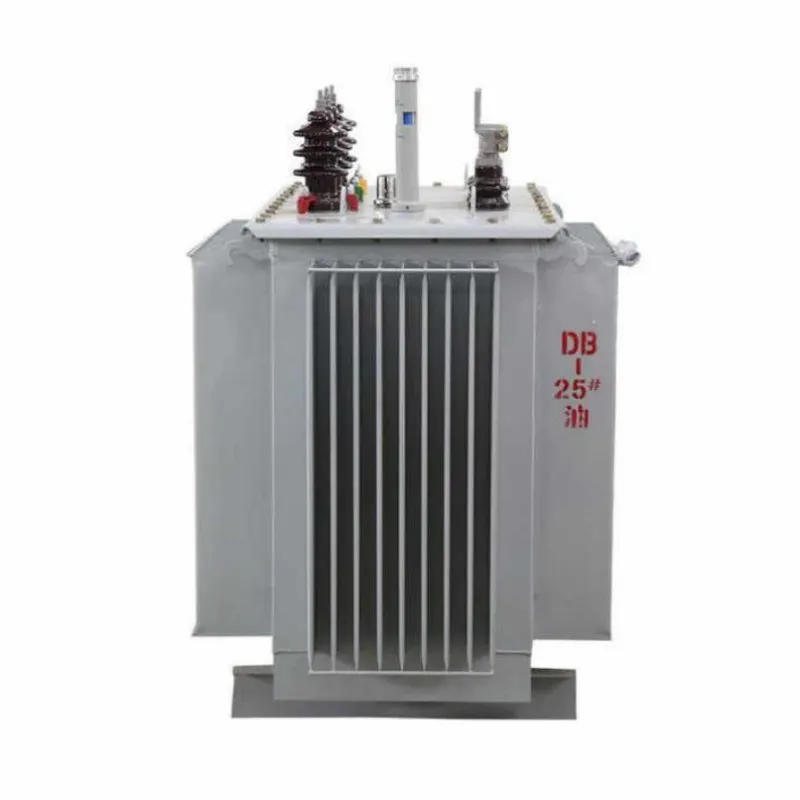

Step Down Transformator za distribucijo električne energije, potopljen v olje

Naš padajoči oljni transformator za distribucijo električne energije je zasnovan za pretvorbo srednje ali visokonapetostne električne energije (kot je 11 kV, 22 kV ali 33 kV) v standardiziran nizkonapetostni izhod (kot je 400 V ali 230 V), primeren za porabo končnega uporabnika. Ta izdelek je idealen za omrežja za distribucijo električne energije, ki zahtevajo zanesljivo regulacijo napetosti, visoko preobremenitveno zmogljivost in dolgotrajno vzdržljivost.

Thetransformatorima jedro iz silicijevega jekla z nizkimi izgubami in visokoprevodna bakrena navitja, kar znatno zmanjša izgube v prostem teku in obremenitvi. Hladilni sistem, potopljen v olje, zagotavlja učinkovito odvajanje toplote, medtem ko popolnoma zatesnjena struktura preprečuje vdor vlage in oksidacijo olja, kar zmanjšuje potrebe po vzdrževanju in podaljšuje življenjsko dobo.

Lastnosti in uporaba izdelka

Lastnosti

1. Ustreza ali presega standarde IEC, ANSI, GB in SANS

2. Popolnoma zaprta struktura z valovito zasnovo rezervoarja

3. Visoka preobremenitvena zmogljivost in toplotna stabilnost

4. Tiho delovanje in visoka učinkovitost

5. Kompaktna zasnova, primerna za namestitve na steber ali tla

6. Robustna odpornost na kratek stik

7. Enostavna namestitev in malo vzdrževanja

8. Dolga življenjska doba z doživljenjsko servisno podporo

9. Na voljo z več razponi dotika za regulacijo napetosti

10. Na voljo so okolju prijazne možnosti izolacijskega olja

Vprašanja in odgovori: Ključni vpogled v oljni transformator za distribucijo električne energije

V: Kaj je padajoči transformator?

O: Stopenjski transformator je vrsta električnega transformatorja, ki zmanjša visoko vhodno napetost na nižjo izhodno napetost. Sestavljen je iz več ovojev na primarnem navitju in manj ovojev na sekundarnem navitju. Ta vrstamoč transformatorje bistvenega pomena v sistemih za distribucijo električne energije za varno zagotavljanje uporabnih ravni napetosti v industrijski opremi, poslovnih zgradbah in stanovanjskih območjih.

V: Zakaj je ta padajoči transformator energijsko učinkovit?

O: Naš transformator uporablja hladno valjano silicijevo jeklo z visoko prepustnostjo in optimizirano strukturo jedrnih spojev, ki znatno zmanjša histerezo in izgube zaradi vrtinčnih tokov. Posledica tega so nižje izgube v prostem teku in obremenitvi v primerjavi z običajnimi transformatorji, kar neposredno zmanjša obratovalne stroške.

V: Kako hladilni sistem, potopljen v olje, izboljša delovanje?

O: Izolacijsko olje služi kot dielektrični medij in hladilno sredstvo. Učinkovito prenaša toploto stran od jedra in navitij na površino rezervoarja, kjer se razprši v okolico. To zagotavlja stabilno delovanje tudi pri stalni visoki obremenitvi ali visokih temperaturah.

V: Ali je ta transformator primeren za uporabo na prostem?

O: Da. Popolnoma zaprta zasnova valovitega rezervoarja ščiti notranje komponente pred vlago, prahom in korozivnimi okolji. Idealen je za zunanje instalacije, kot so transformatorske postaje, industrijska dvorišča in podeželska omrežja za distribucijo električne energije.

Glavni scenariji uporabe

Industrijski objekti:Zagotavlja zanesljivo nizkonapetostno napajanje za tovarne, predelovalne obrate in težke stroje.

Poslovne stavbe:Uporablja se v nakupovalnih centrih, pisarniških kompleksih in hotelih za znižanje srednje napetosti na varno raven.

Stanovanjska distribucija električne energije:Nameščen v javnih razdelilnih postajah ali konfiguracijah na stebrih za oskrbo gospodinjstev.

Sistemi obnovljivih virov energije:Integrira se s sončnimi elektrarnami in vetrnimi elektrarnami za regulacijo napetosti in povezavo z omrežjem.

Infrastrukturni projekti:Primerno za letališča, železnice, bolnišnice in podatkovne centre, ki zahtevajo visoko zanesljivost.

Parameter izdelka (specifikacija)

Tabela: Stopenjski oljni transformator – tipične specifikacije (11 kV / 0,4 kV)

Oljni transformator v primerjavi s suhim transformatorjem

Izberiteoljni transformatorv naslednjih situacijah:ko je potrebna zunanja namestitev; ko je potrebna večja energetska učinkovitost; ko je potrebna večja preobremenitvena zmogljivost; ko je potrebna srednja ali velika zmogljivost; ali ko iščete stroškovno učinkovito rešitev za distribucijo električne energije.

Izberite suhi transformator v naslednjih primerih:ko je transformator nameščen v zaprtih prostorih; ko je požarna varnost ključnega pomena; ko je na lokaciji prepovedana uporaba medijev na osnovi olja; ali ko projekt vključuje bolnišnice, nakupovalna središča, podatkovne centre ali visoke zgradbe.

Povzetek:Oljni transformatorji so bolj primerni za distribucijo električne energije na prostem, v industriji in javnih omrežjih.Suhi transformatorjiso bolj primerni za uporabo v zaprtih prostorih in na lokacijah s strogimi zahtevami glede požarne varnosti.

Podrobnosti proizvodnje

Osnovni material in postopek

Jedro je izdelano iz visoko prepustnega hladno valjanega zrnato usmerjenega silicijevega jekla s stopničasto zasnovo prekrivnega spoja, kar zmanjšuje izgube brez obremenitve in zmanjšuje tok magnetiziranja. Jedro je vezano s polsuhim steklenim trakom, da se zagotovi strukturna celovitost in nizek hrup.

Struktura navitja

Visokonapetostna in nizkonapetostna navitja so izdelana iz bakrenih vodnikov brez kisika. Nizkonapetostna navitja imajo folijo ali vijačno strukturo z vzdolžnimi oljnimi kanali, kar povečuje mehansko trdnost in vzdržljivost kratkega stika.

Izolacijski in hladilni sistem

Uporablja se visokokakovostno mineralno olje ali okolju prijazna izolacijska tekočina z visokim ognjem. Izolacijski sistem oljnega papirja je podvržen vakuumskemu sušenju in polnjenju z oljem, da se odstrani preostala vlaga in zrak, kar zagotavlja visoko dielektrično trdnost in dolgoročno zanesljivost.

Rezervoar in tesnjenje

Oblika valovitega rezervoarja zagotavlja kompenzacijo toplotnega raztezanja brez potrebe po konzervatorju. Popolnoma zatesnjena struktura preprečuje oksidacijo olja in vdor vlage, kar zmanjša pogostost vzdrževanja in podaljša življenjsko dobo olja.

Standardna oprema vključuje

1. Merilnik nivoja olja z alarmom nizkega nivoja

2. Ventil za razbremenitev tlaka

3. Termometer s številčnico z alarmnimi kontakti

4. Izbirni plinski rele za odkrivanje napak

Zakaj izbrati Lugao Step Down Transformer

Lugao nižji oljni transformator je zasnovan za zmanjšanje srednje ali visoke napetosti, kot je 11 kV, 22 kV, 33 kV, na nizko napetost, kot je 400 V ali 230 V, za varno distribucijo električne energije.

Visoka učinkovitost:Jedro iz silicijevega jekla z nizkimi izgubami zmanjšuje izgubo brez obremenitve in varčuje z energijo.

Stabilna zmogljivost:Bakrena navitja in optimizirana struktura zagotavljajo stabilno izhodno napetost.

Močna hladilna sposobnost:Hladilni sistem, potopljen v olje, zagotavlja odlično odvajanje toplote in podpira dolgotrajno delovanje.

Popolnoma zaprt rezervoar:Preprečuje vlago, prah in oksidacijo olja, kar zmanjšuje stroške vzdrževanja.

Visoka trdnost kratkega stika:Močna struktura navijanja in vpenjanja izboljšata varnost med napakami v omrežju.

Zunanja uporaba:Primerno za transformatorske postaje, tovarne, podeželska omrežja, poslovne zgradbe in projekte obnovljivih virov energije.

Na voljo dizajn po meri:Napetost, kapaciteto, vektorsko skupino, območje točenja, način hlajenja in vrsto rezervoarja je mogoče prilagoditi.

Strogo testiranje pred dostavo:Vsak transformator je preizkušen glede napetostnega razmerja, upora navitja, izolacije, izgube brez obremenitve, izgube obremenitve, impedance in puščanja olja.

Lugao ponuja rešitve transformatorjev OEM in ODM z zanesljivo kakovostjo, hitro dostavo in strokovno tehnično podporo.

Poprodajne storitve izdelka

1. Brezplačno popravilo ali zamenjava za težave s kakovostjo, ki so jih povzročile proizvodne napake v enem letu.

2. Škoda, ki jo povzroči človeška napaka ali višja sila (udar strele, poplava, požar itd.), ni zajeta v garanciji.
