Kako suhi transformator odpravlja tveganje puščanja olja?

V kleti bolnišnice v Singapurju se transformatorska soba nahaja poleg glavne električne stikalne naprave. Prostor je čist, suh in brez vonja. Ni zadrževalnih berm, ni separatorjev olja in vode in ni sistemov za gašenje požara razen standardnih detektorjev dima. To ni regulativni nadzor; gre za premišljeno izbiro zasnove, ki jo je omogočila uporaba suhega transformatorja. V običajnem transformatorju, napolnjenem z oljem, bi ista soba zahtevala pokrita tla, da bi preprečila puščanje, protipožarno ohišje za zmanjšanje nevarnosti požara z oljem in prezračevalni sistem za upravljanje toplote in hlapov. Suhi transformator odpravi vse te zahteve z odstranitvijo samega olja. To ni samo udobje; gre za temeljni premik v tem, kako se načrtuje električna varnost.

Vprašanje, kako aSuhi transformatorodpravlja tveganje puščanja olja, je v bistvu vprašanje, kaj nadomesti olje. V transformatorju, napolnjenem z oljem, ima olje dve ključni funkciji: izolira navitja in jih hladi. Če olje pušča, sta ogroženi obe funkciji, kar povzroči pregrevanje, okvaro izolacije in potencialno katastrofalno okvaro. Suhi transformator doseže enake izolacijske in hladilne funkcije s pomočjo trdnih materialov in zraka. Navitja so zaprta v trdnem izolacijskem sistemu, običajno iz lite epoksi smole ali materialov, impregniranih z vakuumskim tlakom (VPI). Hlajenje se doseže z naravnim kroženjem zraka ali prisilnim hlajenjem zraka. Ker ni tekočine, ki bi puščala, se nevarnost puščanja olja ne samo zmanjša; se v celoti odpravi. Ta članek bo raziskal inženiring, materiale in oblikovne značilnosti, zaradi katerih je suhi transformator odlična izbira za aplikacije, kjer so tveganja puščanja olja nesprejemljiva.

Kazalo

• 1. Anatomija puščanja olja: kje oljni transformatorji odpovejo?
• 2. Izolacija iz lite smole: trdna pregrada, ki nadomešča olje
• 3. Tehnologija VPI: Ko navitje postane izolacija
• 4. Hlajenje brez tekočine: Kako zrak opravlja nalogo olja
• 5. Varnostni in okoljski primer za suhe transformatorje
• 6. Pogosto zastavljena vprašanja (FAQ)
• 7. Zaključek

1. Anatomija puščanja olja: kje oljni transformatorji odpovejo?

Da bi razumeli, zakaj je suhi transformator boljši, je koristno razumeti specifične točke okvar, ki vodijo do puščanja olja v običajnih transformatorjih. Oljni transformator je zapleten sklop jeklenega rezervoarja, jedra, navitij, izolacije, puš, tesnil in ventilov. Vsaka od teh komponent predstavlja potencialno pot puščanja. Med življenjsko dobo transformatorja je olje podvrženo toplotnemu kroženju, zaradi česar se rezervoar in komponente širijo in krčijo. To ciklično gibanje lahko povzroči, da se tesnila stisnejo in sprostijo, sčasoma pa izgubijo svojo tesnilno moč. Samo olje se lahko razgradi in tvori kisline in blato, ki napadajo tesnila in rezervoar. Varjeni šivi lahko povzročijo utrujenostne razpoke. Ventili in puše se lahko zrahljajo. Tudi sam rezervoar lahko korodira, zlasti v vlažnem ali korozivnem okolju. Spodnja tabela povzema najpogostejša mesta puščanja olja v transformatorju, napolnjenem z oljem.

Posledice puščanja olja niso omejene na izgubo izolacijske in hladilne tekočine. Puščanje olja povzroči nevarnost zdrsa na tleh, onesnaži zemljo in podtalnico, če pride v okolje, in poveča nevarnost požara, če pride olje v stik z virom vžiga. Pri inštalacijah v zaprtih prostorih lahko kopičenje oljnih hlapov povzroči nevarnost za zdravje osebja. Stroški čiščenja razlitja olja, odstranjevanja onesnažene zemlje in popravila transformatorja so lahko precejšnji. V nekaterih jurisdikcijah so lahko zakonske kazni za puščanje olja stroge. Zato se mnogi upravitelji objektov in inženirji obračajo na suhi transformator, ki v celoti odpravi ta tveganja.

priLugao Power Co., Ltd., že več kot dve desetletji izdelujemo transformatorje in smo iz prve roke videli stroške in tveganja, povezana s puščanjem olja. Naša tovarna proizvaja tako oljne kot suhe transformatorje in zavezani smo k temu, da našim strankam pomagamo izbrati pravo tehnologijo za njihovo posebno uporabo. Za notranje instalacije, občutljiva okolja in lokacije, kjer je požarna varnost najpomembnejša, je suhi transformator pogosto najboljša izbira.

2. Izolacija iz lite smole: trdna pregrada, ki nadomešča olje

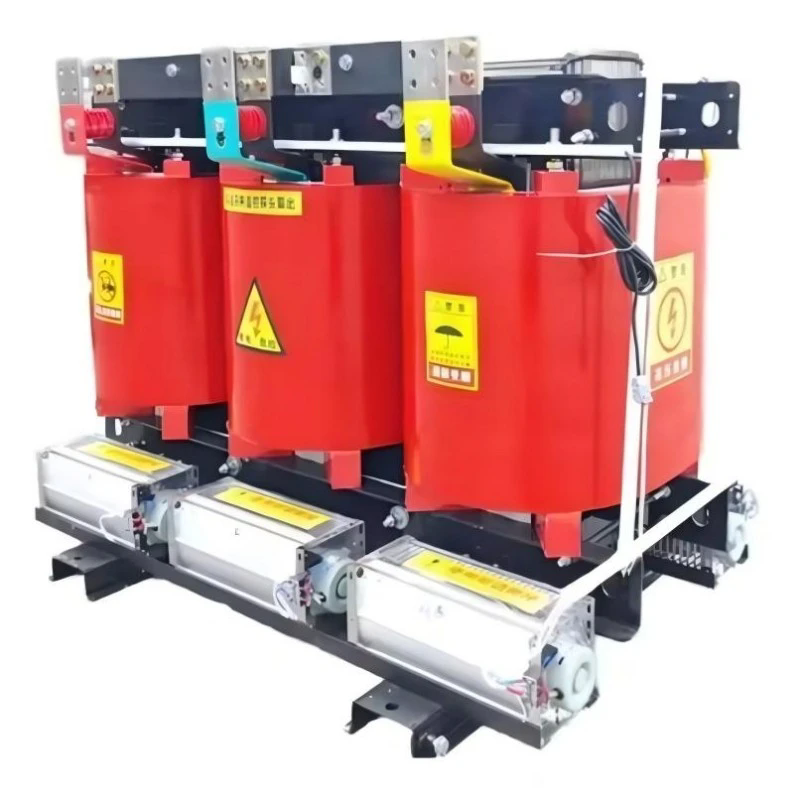

Najpogostejši tip suhega transformatorja uporablja izolacijo iz lite smole. Pri tej zasnovi so visokonapetostna in nizkonapetostna navitja vdelana v trdno lito epoksi smolo. Smola se zmeša s polnilom, kot je kremenčeva moka, in se vlije v kalup okoli navitja. Smola se nato strdi in tvori trdo, trdno lupino, ki popolnoma zapre navitje. Ta lupina zagotavlja električno izolacijo in mehansko zaščito navitja. Ker je izolacija trdna, tekočina ne pušča. Izolacijski sistem iz lite smole je tudi zelo odporen proti vlagi, prahu in jedkim kemikalijam, zaradi česar je primeren za težka okolja.

Izolacijski sistem iz lite smole ni le nadomestek za olje; je v mnogih pogledih vrhunski izolacijski sistem. Epoksidna smola ima visoko dielektrično trdnost, kar pomeni, da lahko prenese visoke napetosti, ne da bi se pokvarila. Ima tudi visoko toplotno prevodnost, ki v nekaterih primerih omogoča učinkovitejši odvod toplote stran od navitja kot olje. Smola je tudi samougasljiva, kar pomeni, da ne bo vzdrževala požara. To je ključna varnostna prednost pred oljem, ki je vnetljivo. Spodnja tabela primerja ključne lastnosti izolacije iz lite smole z oljno izolacijo.

V naši tovarni uporabljamo postopek vakuumskega litja, da zagotovimo, da epoksidna smola popolnoma napolni kalup in zavije navitje brez kakršnih koli praznin ali zračnih žepov. Praznine lahko povzročijo delne razelektritve, ki lahko sčasoma povzročijo okvaro izolacije. Naš postopek vakuumskega litja zagotavlja, da je smola gosta in homogena, kar zagotavlja najvišjo stopnjo celovitosti izolacije. Uporabljamo tudi nadzorovan postopek utrjevanja, da zagotovimo, da smola doseže svoje polne mehanske in električne lastnosti. Rezultat je suhi transformator, ki je popolnoma brez olja in tveganj, povezanih s puščanjem olja.

3. Tehnologija VPI: Ko navitje postane izolacija

Medtem ko je lita smola najpogostejša vrsta suhega transformatorja, obstaja še ena tehnologija, ki se uporablja za večje transformatorje: impregnacija pod vakuumskim tlakom (VPI). V transformatorju VPI navitje ni zavito v trdni blok smole. Namesto tega je navitje impregnirano s smolnim lakom pod vakuumom in pritiskom. Lak prodre v izolacijski papir in v prostore med vodniki ter jih napolni s smolo. Po postopku impregnacije se navitje strdi, smola pa se strdi, kar celotno navitje poveže v trdno, kohezivno strukturo. Ta struktura je nato prekrita z zaščitno plastjo, kot je silikonska prevleka, ki zagotavlja dodatno zaščito pred vlago in kontaminacijo.

Postopek VPI ustvari navitje, ki je izjemno robustno. Smola povezuje vodnike skupaj, kar preprečuje premikanje in vibracije, ki lahko povzročijo obrabo izolacije. Smola tudi zatesni navitje pred vlago in onesnaževalci. Tako kot lita smola so transformatorji VPI popolnoma brez olja, kar odpravlja tveganje puščanja olja. Transformatorji VPI se pogosto uporabljajo za večje moči, kjer bi bil trdni blok transformatorja iz lite smole pretežak ali predrag. Spodnja tabela primerja ključne značilnosti transformatorjev iz lite smole in VPI.

V podjetju Lugao izdelujemo transformatorje iz lite smole in suhe transformatorje VPI. Naša tovarna je opremljena z najsodobnejšo opremo za vakuumsko litje in VPI, naši inženirji pa imajo bogate izkušnje pri izbiri prave tehnologije za vsako aplikacijo. Ne glede na to, ali gre za zahtevo po kompaktnem, lahkem transformatorju za notranjo razdelilno ploščo ali velikem, visokonapetostnem transformatorju za industrijski objekt, lahko zagotovimo rešitev suhega tipa transformatorja, ki odpravlja tveganje puščanja olja.

4. Hlajenje brez tekočine: Kako zrak opravlja nalogo olja

Ena od funkcij olja v transformatorju je hlajenje navitij. Olje odvaja toploto stran od navitij in jo prenaša na površino rezervoarja, kjer se razprši v okoliški zrak. V suhem transformatorju funkcijo hlajenja izvaja zrak. Navitja so zasnovana z zračnimi kanali in hladilnimi kanali, ki omogočajo kroženje zraka in odvajanje toplote. Pri majhnih transformatorjih naravna konvekcija zadostuje za zagotovitev potrebnega hlajenja. V večjih transformatorjih se ventilatorji uporabljajo za potiskanje zraka skozi hladilne kanale, kar poveča hladilno zmogljivost. Spodnja tabela primerja metode hlajenja, ki se uporabljajo v oljnih in suhih transformatorjih.

V naši tovarni oblikujemo naše suhe transformatorje z optimiziranimi sistemi zračnega hlajenja. Navitja so izdelana iz natančno navitih vodnikov in izolacijskih materialov, ki ustvarjajo enotne hladilne kanale. V večjih enotah uporabljamo ventilatorje z visokim izkoristkom, da zagotovimo učinkovito hlajenje navitij pri vseh pogojih obremenitve. Uporabljamo tudi temperaturne senzorje in krmilne sisteme za spremljanje temperature navitij in krmiljenje ventilatorjev. To zagotavlja, da transformator deluje pri optimalni temperaturi, kar poveča njegovo učinkovitost in življenjsko dobo. Odsotnost olja v hladilnem sistemu odpravlja nevarnost puščanja in potrebo po zadrževanju in odstranjevanju olja, zaradi česar je suhi transformator okolju prijaznejša rešitev, ki zahteva manj vzdrževanja.

5. Varnostni in okoljski primer za suhe transformatorje

Odprava puščanja olja ni edina prednost suhega transformatorja. Odsotnost nafte tudi odpravlja nevarnost požara, potrebo po zadrževanju nafte in nevarnosti za okolje, povezane z razlitjem nafte. Te varnostne in okoljske koristi so vse bolj pomembne za upravitelje objektov, zavarovalnice in regulatorje. V mnogih jurisdikcijah je uporaba suhih transformatorjev obvezna za instalacije v zaprtih prostorih in za lokacije, kjer je lahko prisotna javnost, kot so bolnišnice, šole in nakupovalni centri. Spodnja tabela povzema varnostne in okoljske prednosti suhih transformatorjev v primerjavi z oljnimi transformatorji.

V podjetju Lugao smo zavezani k zagotavljanju varnih, zanesljivih in okolju prijaznih transformatorskih rešitev našim strankam. Naši suhi transformatorji so zasnovani tako, da izpolnjujejo najstrožje varnostne in okoljske standarde. V naših transformatorjih iz lite smole in VPI uporabljamo samo visokokakovostne, samougasljive materiale. Naša tovarna je certificirana po ISO 9001 in ISO 14001, naši izdelki pa so testirani po IEC 60076 in drugih mednarodnih standardih. Ne glede na to, ali gradite nov objekt ali nadgrajujete obstoječega, vam lahko pomagamo izbrati pravi suhi transformator za vašo aplikacijo.

6. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Ali so suhi transformatorji popolnoma brez olja?

Odgovor: Da, suhi transformatorji so popolnoma brez olja. Uporabljajo trdne izolacijske materiale, kot je lita epoksi smola ali s smolo impregniran papir, za hlajenje pa zrak. V transformatorju ni tekočega dielektrika ali hladilne tekočine. To je značilnost suhega transformatorja in razlog, zakaj odpravlja tveganje puščanja olja.

Vprašanje 2: Katere so glavne aplikacije suhih transformatorjev?

Odgovor: Suhi transformatorji se običajno uporabljajo v aplikacijah, kjer sta kritična požarna varnost in varstvo okolja. Pogoste aplikacije vključujejo notranje instalacije v bolnišnicah, šolah, nakupovalnih centrih in poslovnih stavbah. Uporabljajo se tudi v podzemnih rudnikih, tunelih in na morskih ploščadih, kjer je tveganje iztekanja nafte ali požara nesprejemljivo. Prav tako so prednostne za aplikacije obnovljive energije, kot so vetrne in sončne elektrarne.

Vprašanje 3: Kakšna je učinkovitost suhih transformatorjev v primerjavi z oljnimi transformatorji?

Odgovor: Suhi transformatorji so na splošno nekoliko manj učinkoviti kot oljni transformatorji enake moči. To je zato, ker je zrak manj učinkovit hladilni medij kot olje. Vendar je razlika majhna in sodobni suhi transformatorji z optimiziranimi hladilnimi sistemi lahko dosežejo izkoristke, ki so zelo blizu izkoristkom oljnih transformatorjev. Pri številnih aplikacijah varnostne in okoljske prednosti suhih transformatorjev odtehtajo majhno razliko v učinkovitosti.

Vprašanje 4: Kakšno vzdrževanje potrebujejo suhi transformatorji?

Odgovor: Suhi transformatorji zahtevajo manj vzdrževanja kot transformatorji, polnjeni z oljem. Ni olja za testiranje, filtriranje ali zamenjavo. Glavne vzdrževalne naloge so čiščenje zračnih kanalov in hladilnih ventilatorjev, da se zagotovi ustrezen pretok zraka, ter občasno preverjanje navitij glede nabiranja prahu. V nekaterih okoljih bo morda treba navitja očistiti z vakuumom ali suho krpo. Interval vzdrževanja je običajno letni ali dveletni, odvisno od okolja.

Vprašanje 5: Ali so suhi transformatorji dražji od transformatorjev, polnjenih z oljem?

Odgovor: Suhi transformatorji imajo na splošno višje začetne nabavne stroške kot transformatorji, polnjeni z oljem, iste nazivne moči. Vendar pa so lahko skupni stroški lastništva nižji, če upoštevamo stroške zadrževanja olja, gašenja požara, vzdrževanja in okoljske skladnosti. Pri notranjih instalacijah lahko prihranki pri stroških gradnje (ni potrebe po zaprtih tleh ali požarno varnih prostorih) nadomestijo višjo nabavno ceno. Naša tovarna lahko zagotovi podrobno primerjavo stroškov za vašo specifično aplikacijo.

7. Zaključek

Suhi transformator odpravlja nevarnost puščanja olja tako, da odstrani samo olje. Z uporabo trdnih izolacijskih sistemov, kot je lita epoksi smola ali VPI impregnacija, in zračnim hlajenjem, suhi transformator zagotavlja raven varnosti in zaščite okolja, ki ni mogoča z običajnimi transformatorji, polnjenimi z oljem. Prednosti so očitne: brez puščanja olja, brez nevarnosti požara, brez zahtev za zadrževanje in minimalno vzdrževanje. Za aplikacije, kjer so varnost, zanesljivost in okoljska odgovornost najpomembnejši, je suhi transformator najboljša izbira.

Pri Lugao Power Co., Ltd. že več kot desetletje načrtujemo in izdelujemo suhe transformatorje. Naša tovarna uporablja napredno tehnologijo vakuumskega litja in VPI za proizvodnjo transformatorjev, ki izpolnjujejo najvišje standarde kakovosti in zmogljivosti. Ponujamo celotno paleto suhih transformatorjev, od majhnih razdelilnih enot do velikih energetskih transformatorjev. Naša tehnična ekipa vam je na voljo, da vam pomaga pri izbiri pravega transformatorja za vašo aplikacijo. Ne glede na to, ali vas skrbi tveganje puščanja olja, požarna varnost ali okoljska skladnost, lahko zagotovimo rešitev, ki ustreza vašim potrebam.

Obrnite se na Lugao Power Co., Ltd. danesče želite izvedeti več o naših izdelkih za suhe transformatorje in o tem, kako lahko odpravijo tveganje puščanja olja v vašem objektu.
