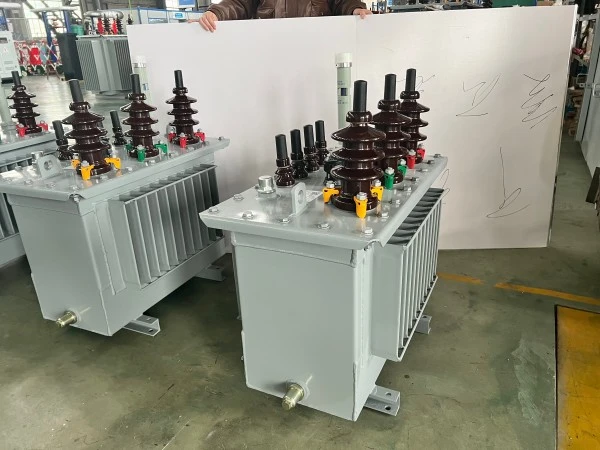

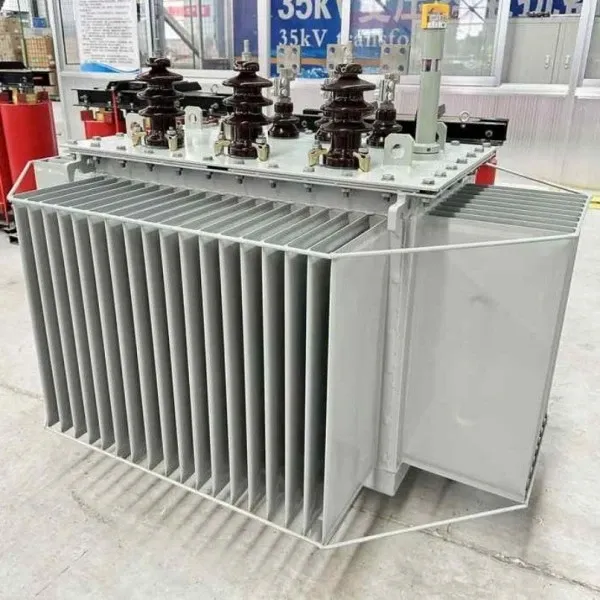

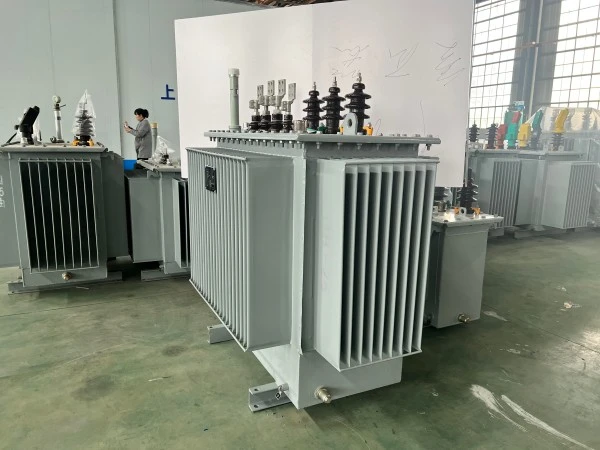

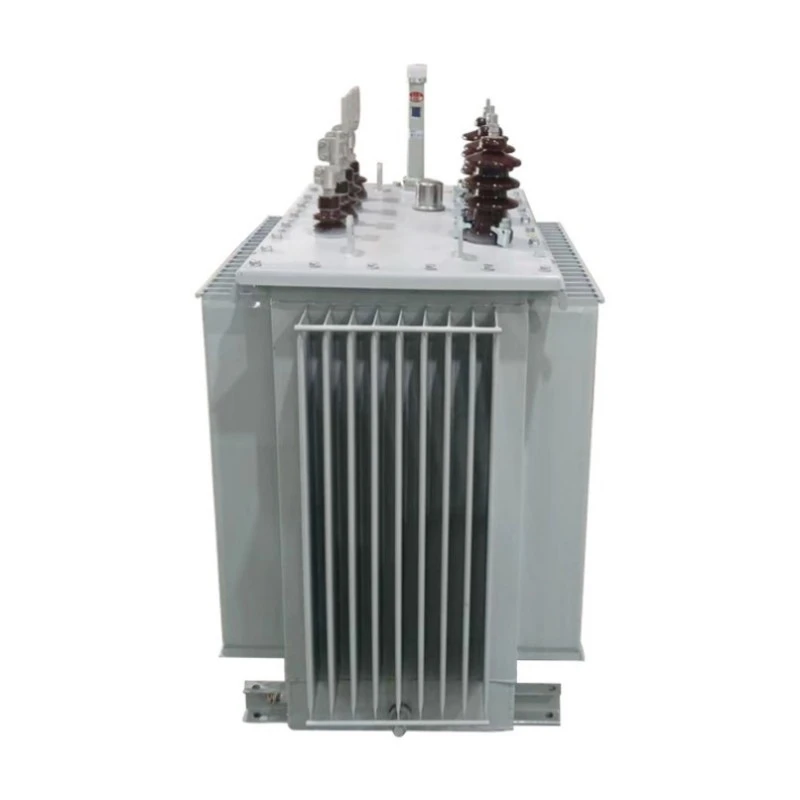

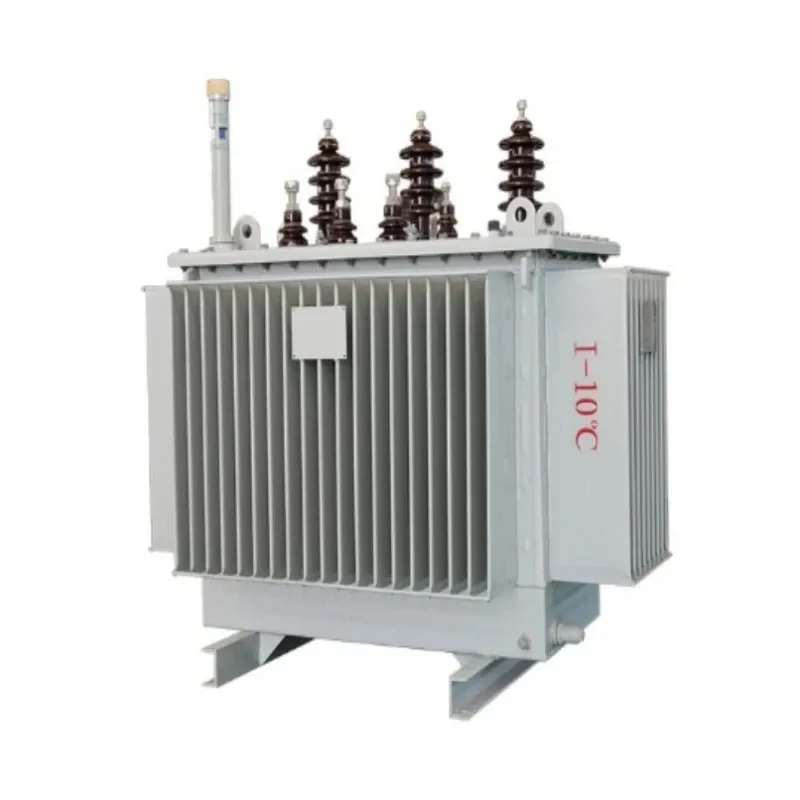

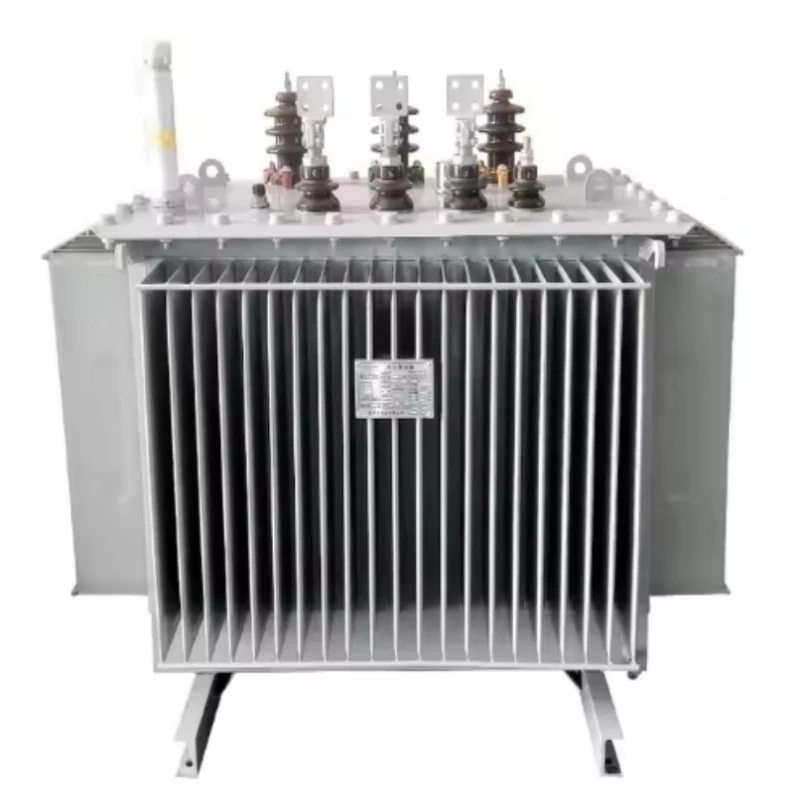

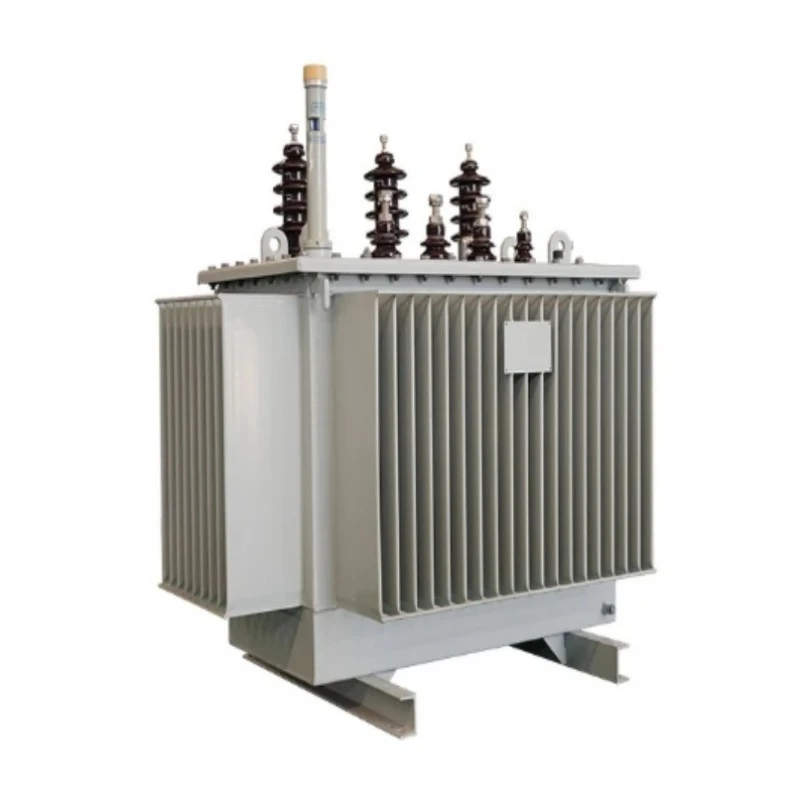

S13 Enofazni oljni električni transformator

Enofazni oljni potopljeni električni transformator S13 je zasnovan posebej za aplikacije enofaznega napajanja, kot je elektrifikacija na podeželju, distribucija v stanovanjskih stebrih in lažja komercialna uporaba. Z nakupom tega izdelka dobite visoko učinkovit transformator z nizkimi izgubami, ki znatno zmanjša izgube v prostem teku v primerjavi z običajnimiS9inSerija S11, ki zagotavlja merljive prihranke energije v svoji življenjski dobi.

Ta transformator ima jedro iz silicijevega jekla z visoko prepustnostjo zrnatosti s stopničasto zasnovo prekrivnega spoja ali po izbiri jedro iz amorfne zlitine za še manjše izgube. Hladilni sistem, potopljen v olje, zagotavlja odlično toplotno upravljanje, medtem ko popolnoma zaprta struktura valovitega rezervoarja preprečuje oksidacijo olja in vdor vlage, kar močno zmanjša potrebe po vzdrževanju. Njegova kompaktna in lahka zasnova omogoča enostavno namestitev na drog in transport.

Lastnosti in uporaba izdelka

Lastnosti

Ustreza ali presega standarde IEC, ANSI, GB in SANS

Izjemno nizka izguba brez obremenitve, do 30 % nižja od serije S11

Popolnoma zaprta zasnova valovitega rezervoarja brez konzervatorja

Visoka preobremenitvena zmogljivost in odlična toplotna stabilnost

Tiho delovanje, idealno za stanovanjske prostore

Odlična odpornost na kratek stik

Kompakten in lahek za namestitev na steber ali platformo

Široko območje odcepitve napetosti za prilagodljivost omrežja

Na voljo so okolju prijazne možnosti izolacijskega olja

Delovanje brez vzdrževanja v normalnih delovnih pogojih

Vprašanja in odgovori: ključni vpogled v izdelek

V: Kaj je enofazni oljni transformator?

A: Aenofazni oljni transformator je vrsta razdelilnega transformatorja, ki za hlajenje in izolacijo uporablja izolacijsko olje in je zasnovan za delovanje v enofaznih električnih sistemih. Običajno se uporablja v stanovanjskih območjih, distribuciji električne energije na podeželju in lahkih komercialnih aplikacijah, kjer trifazno napajanje ni potrebno. Oljna potopitev zagotavlja vrhunsko odvajanje toplote in ščiti notranje komponente pred okoljskimi dejavniki.

V: Kako serija S13 dosega večjo energetsko učinkovitost kot prejšnji modeli?

O: Serija S13 dosega večjo učinkovitost z dvema ključnima napredkoma: prvič, uporaba visoko prepustnega hladno valjanega zrnato usmerjenega silicijevega jekla s stopničasto strukturo jedra prekrivnega spoja znatno zmanjša histerezo in izgube zaradi vrtinčnih tokov. Drugič, izbirna jedra iz amorfne zlitine dodatno zmanjšajo izgube brez obremenitve do 50 % v primerjavi z običajnim silicijevim jeklom. Rezultat teh izboljšav so vrednosti izgube brez obremenitve, ki so 30 % nižje kot pri seriji S11 in daleč pod nacionalnimi energetskimi standardi.

V: Zakaj je popolnoma zaprta struktura pomembna za enofazne transformatorje?

O: Enofazni transformatorji so pogosto nameščeni na prostem v območjih z različnimi vremenskimi razmerami. Popolnoma zaprt valoviti rezervoar odpravlja potrebo po konzervatorju in preprečuje neposreden stik med izolacijskim oljem in atmosferskim zrakom. To zaustavi vpijanje vlage in oksidacijo olja, ki sta glavna vzroka za degradacijo izolacije. Posledično transformator med življenjsko dobo ne potrebuje menjave olja ali vzdrževanja, kar močno zmanjša operativne stroške.

V: Ali je mogoče ta transformator uporabiti v aplikacijah za obnovljivo energijo?

O: Da. Enofazni oljni transformator S13 je zelo primeren za sisteme obnovljive energije v majhnem obsegu, kot so sončne instalacije na strehah, projekti mikrohidroelektrarn in stanovanjski sistemi za shranjevanje energije. Zaradi njegove visoke učinkovitosti in zmožnosti obvladovanja napetostnih nihanj je idealen za povečevanje ali zniževanje moči v porazdeljenih sistemih proizvodnje.

Glavni scenariji uporabe

Elektrifikacija podeželja:Zagotavlja zanesljivo enofazno napajanje oddaljenih vasi, kmetij in kmetijskih dejavnosti z minimalnimi izgubami.

Stanovanjska distribucija na drogu:Idealno za stanovanjske skupnosti, kjer je enofazno napajanje standardno, saj ponuja kompaktno velikost in nizek hrup.

Lahke poslovne zgradbe:Uporablja se v majhnih trgovinah, pisarnah in podeželskih trgovskih središčih, kjer je potrebna učinkovita distribucija električne energije.

Integracija obnovljivih virov energije:Primeren za zvišanje napetosti iz stanovanjskih solarnih PV sistemov ali zniževanje iz mini omrežij.

Začasna gradbena moč:Lahka zasnova omogoča enostavno namestitev za začasne potrebe po elektriki na gradbiščih.

Parameter izdelka (specifikacija)

Tabela: Enofazni oljni transformator S13 – tipične specifikacije (11 kV / 0,23 kV ali 0,4 kV)*

Podrobnosti proizvodnje

Osnovni material in postopek

Enofazno oljno potopljeno jedro transformatorja S13 je izdelano iz visoko prepustnega hladno valjanega zrnato usmerjenega silicijevega jekla s 45° stopničasto zasnovo prekrivnega spoja. Za aplikacije, ki zahtevajo najvišjo učinkovitost, je na voljo jedro iz amorfne zlitine, ki zmanjša izgube brez obremenitve do 50 % v primerjavi z običajnim silicijevim jeklom. Jedro je natančno obrezano in zloženo s polsuhim steklenim trakom za zmanjšanje vibracij in hrupa.

Struktura navitja

Tako visokonapetostna kot nizkonapetostna navitja so navita iz bakrenih vodnikov brez kisika, kar zagotavlja visoko prevodnost in minimalne uporovne izgube. Nizkonapetostno navitje ima folijsko ali vijačno strukturo z vzdolžnimi oljnimi kanali, kar bistveno izboljša mehansko trdnost in odpornost na kratek stik.

Izolacijski in hladilni sistem

Kot standardni hladilni in dielektrični medij se uporablja visokokakovostno mineralno izolacijsko olje. Okolju prijazne izolacijske tekočine z visokim ognjem so na voljo na zahtevo. Izolacijski sistem oljnega papirja je podvržen strogim vakuumskim postopkom sušenja in polnjenja z oljem, ki odstranjujejo preostalo vlago in zračne mehurčke, kar zagotavlja začetno napetost delne razelektritve precej nad standardnimi zahtevami.

Rezervoar in tesnjenje

Rezervoar ima obliko valovite plošče, ki zagotavlja odvajanje toplote in kompenzacijo toplotnega raztezanja, kar odpravlja potrebo po zunanjem konzervatorju. Popolnoma zatesnjena struktura preprečuje oksidacijo olja in vdor vlage, kar zagotavlja delovanje brez vzdrževanja v celotni življenjski dobi transformatorja. Varnostni ventil za tlak in merilnik nivoja olja sta standardna varnostna elementa.

Vprašanja in odgovori: proizvodnja in kakovost

V: Kateri preskusi kakovosti se izvajajo na vsakem transformatorju?

O: Vsak enofazni transformator S13 je pred dostavo podvržen celovitemu naboru rutinskih in tipskih preskusov, vključno z meritvami izgube v prostem teku in izgube pod obremenitvijo, preskusi impedance kratkega stika, preskusi vzdržljivosti inducirane prenapetosti, preskusi delne razelektritve in preskusi impulzov strele. Vsi rezultati testiranja so dokumentirani in sledljivi.

V: Kako zasnova valovitega rezervoarja prispeva k zanesljivosti?

O: Zasnova valovitega rezervoarja služi trem ključnim funkcijam: poveča površino za učinkovito odvajanje toplote, zagotavlja prilagodljivo ekspanzijsko zmogljivost za prilagajanje sprememb volumna olja s temperaturo in ustvari popolnoma zaprto okolje, ki izolira olje pred zunanjimi onesnaževalci. To odpravlja potrebo po konzervatorju olja in odzračevalnem sistemu, kar zmanjšuje možna mesta okvare in poenostavlja vzdrževanje.

V: Kakšna je pričakovana življenjska doba tega transformatorja?

O: V normalnih delovnih pogojih je enofazni oljni električni transformator S13 zasnovan za življenjsko dobo najmanj 30 let. Popolnoma zatesnjena konstrukcija in visokokakovostni materiali zagotavljajo dolgoročno zanesljivost brez potrebe po menjavi olja ali vzdrževanju jedra.

Zmogljivost izdelave

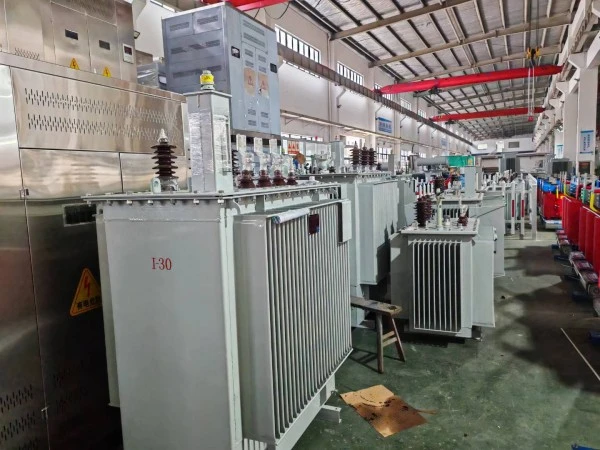

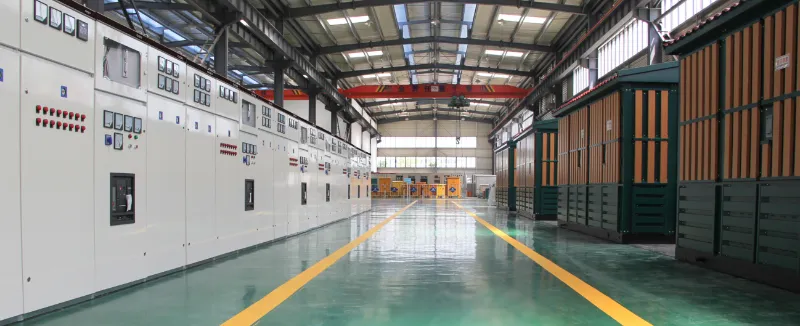

Lugao Power upravlja sodobne proizvodne linije transformatorjev, opremljene z napredno opremo za navijanje, rezanje jeder, vakuumsko sušenje in testiranje. Podpiramo proizvodnjo OEM in ODM ter nudimo prilagojene rešitve za napetost, zmogljivost, frekvenco in mednarodne standarde, kar zagotavlja stabilno kakovost in zanesljivo dostavo.

Poprodajne storitve izdelka

Po namestitvi in ​​zagonu transformatorja je zagotovljeno, da ne pušča, barva pa se ne bo luščila ali zbledela. Zagotovljena je 5-letna garancija in doživljenjska tehnična podpora; vse težave s kakovostjo, ki se pojavijo pri normalni uporabi v garancijskem obdobju, bodo krite.

Vsi enofazni transformatorji S13 so pokriti z doživljenjsko servisno podporo, ki zagotavlja dolgoročno razpoložljivost rezervnih delov in tehnično pomoč.

Življenjska doba ni krajša od 30 let pod določenimi pogoji delovanja.

V primeru okvare opreme se bo dobavitelj odzval v eni uri po prejemu obvestila od kupca in poslal tehnično osebje na lokacijo v 24 urah doma.

Storitvena zaveza

Enofazni oljni električni transformator S13 je izdelan v strogem skladu z zahtevami sistema vodenja kakovosti ISO 9001:2015/2018, kar zagotavlja, da izdelek izpolnjuje 100-odstotne standarde kakovosti, preden zapusti tovarno.

Naše podjetje zagotavlja celovite predprodajne, prodajne in poprodajne storitve, da zagotovi zadovoljstvo strank.

Naše podjetje ponuja 5-letno garancijo in doživljenjsko tehnično podporo. V primeru kakršnih koli težav s kakovostjo, bomo izdelek brezplačno popravili ali zamenjali, kar zagotavlja 100-odstotno zadovoljstvo strank.
