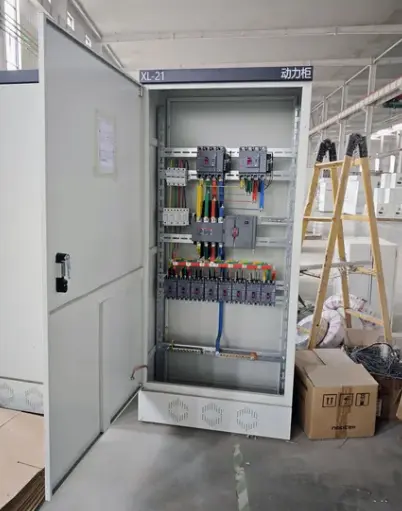

XL-21 Fiksna stikalna naprava za razdelilno omarico

Stikalna naprava XL-21 s fiksno razdelilno omarico je stenska ali stoječa zaprta nizkonapetostna razdelilna omarica, običajno ocenjena na do 630 A. Ima fiksno notranjo montažno strukturo — kar pomeni, da so vsi odklopniki, kontaktorji, števci in sponke trajno nameščeni na notranjih tirnicah ali montažnih ploščah, namesto da bi bili izvlečni.

Kaj počne ta izdelek?

● Prejema in distribuira električno energijo iz glavnega vhodnega vira v več odhodnih razvejnih vezij

● Zagotavlja zaščito pred previsokim tokom in kratkim stikom za nadaljnjo opremo z uporabo odklopnikov v oblikovanem ohišju (MCCB) ali miniaturnih odklopnikov (MCB).

● Omogoča lokalno krmiljenje motorjev, svetlobnih tokokrogov in drugih bremen preko tipk ali izbirnih stikal, nameščenih na vratih

● Vsebuje merilne in nadzorne naprave, kot so ampermetri, voltmetri in digitalni merilniki moči

● Izolira tokokroge za varno vzdrževanje z uporabo glavnega vhodnega stikala ali odklopnika

Tehnični parametri

Standardi in certifikati

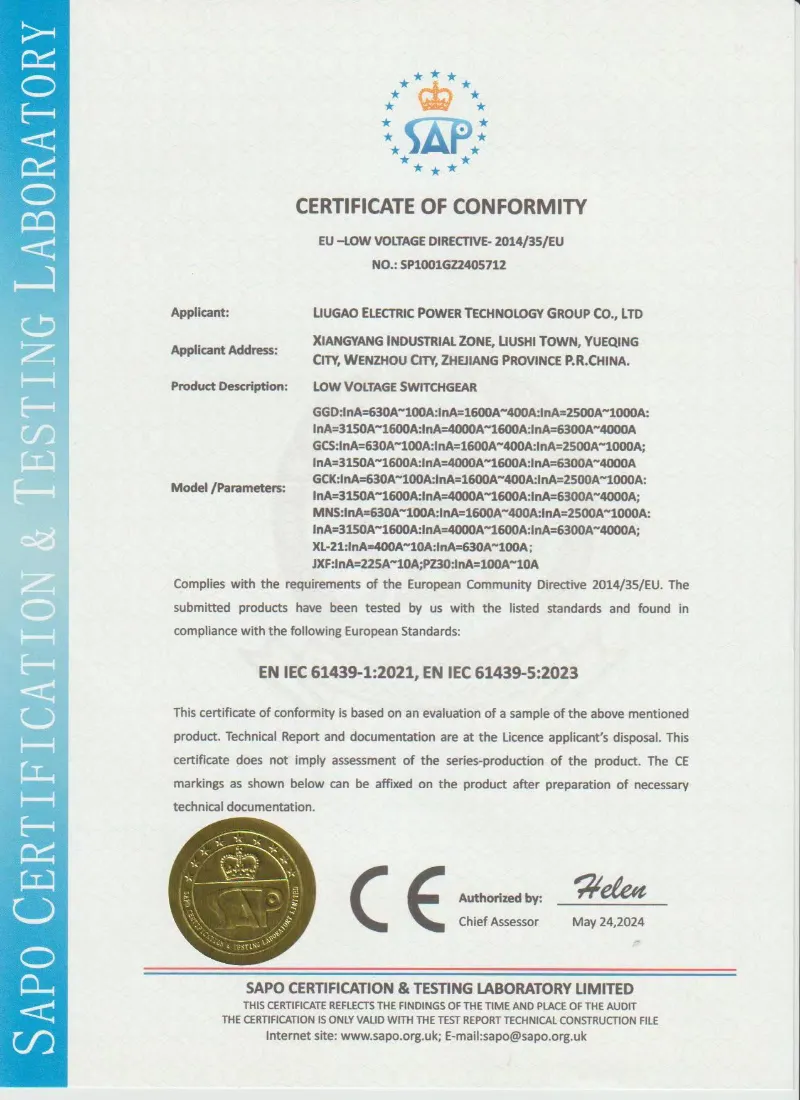

Stikalna naprava s fiksno razdelilno omarico XL-21 se lahko izdela v skladu z IEC 61439, GB/T 7251 in tehničnimi zahtevami, specifičnimi za projekt. Lugao Power podpira tovarniške rutinske teste pred pošiljanjem, vključno s preskusom izolacijske upornosti, preskusom vzdržljive napetosti močne frekvence, pregledom ožičenja, preskusom mehanskega delovanja in vizualnim pregledom.

• IEC 61439 sklopi nizkonapetostnih stikalnih in krmilnih naprav
• Tovarniški sistem vodenja kakovosti ISO
• Poročilo o rutinskem preskusu je na voljo pred dostavo
• Na zahtevo je podprt pregled tretje osebe
• Na voljo so prilagoditve OEM in posameznega projekta

Za razliko od večjih izvlečnihstikalne naprave, je XL-21 zasnovan za aplikacije, kjer so spremembe vezja redke in je preprostost cenjena pred modularno prilagodljivostjo. Njegova fiksna oblika ponuja nižje začetne stroške, manjši odtis in lažjo namestitev. V bistvu je razdelilna omarica XL-21 delovni konj za distribucijo majhne do srednje moči — zanesljiva, nezapletena in ekonomična.

Prednosti izdelka

Stikalna naprava s fiksno razdelilno omarico XL-21 ponuja več prepričljivih prednosti, zaradi katerih je najprimernejša izbira za aplikacije s fiksno distribucijo.

Lastnosti izdelka

Nizkonapetostna razdelilna plošča vključuje naslednje značilnosti, ki jo razlikujejo od konkurenčnih fiksnih razdelilnih omaric.

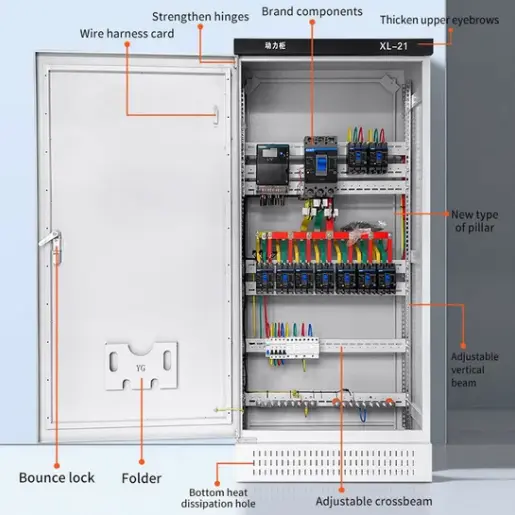

Varjen okvir z dvojno prevleko: glavni okvir je izdelan iz hladno valjanega jekla debeline 1,5 mm do 2,0 mm z neprekinjenim obločnim varjenjem z zaščito CO₂ na vseh spojih. Po varjenju je celotno ohišje podvrženo razmaščevanju, fosfatiranju in elektrostatičnemu praškastemu premazu (najmanj 70 μm) v RAL 7035. Ta dvoslojna zaščita bistveno prekaša zakovičene ali z vijaki sestavljene škatle v korozivnih okoljih.

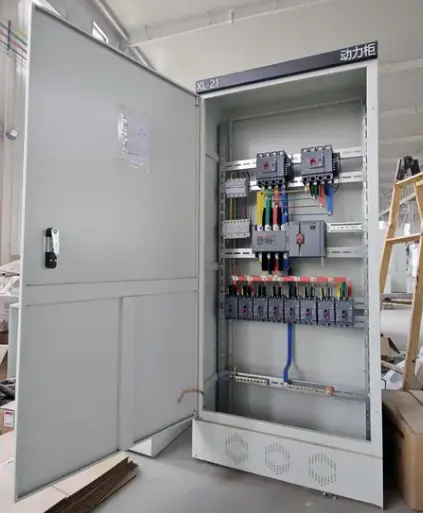

Vrata na tečajih z odpiranjem 130°: Vhodna vrata so opremljena s tečaji iz nerjavečega jekla za težke obremenitve, ki omogočajo odpiranje 130°, plus tritočkovni zaklepni mehanizem (zgoraj, sredina, spodaj) s standardnim ročajem DIN. Na voljo je prozorno instrumentno okence za odčitavanje števca brez odpiranja vrat.

Odstranljiva stranska in zadnja plošča: obe stranski plošči in zadnjo ploščo je mogoče odstraniti s standardnim inbus ključem. To omogoča 360° dostop do notranjih komponent med namestitvijo ali vzdrževanjem – funkcija, ki jo redko najdemo v nizkocenovnih razdelilnih omarah.

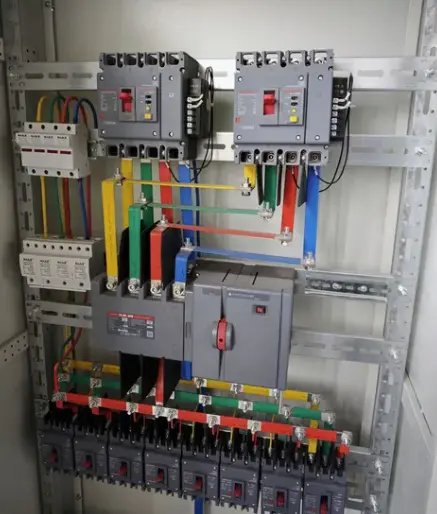

Univerzalne montažne tirnice: Notranjost omarice je opremljena tako s perforiranimi montažnimi ploščami (za naprave, ki se montirajo na vijake) kot tudi z DIN letvami (za zaskočne naprave). Ta dvosistemska zasnova se prilagodi kateri koli znamki MCCB, MCB, kontaktorja ali priključnega bloka.

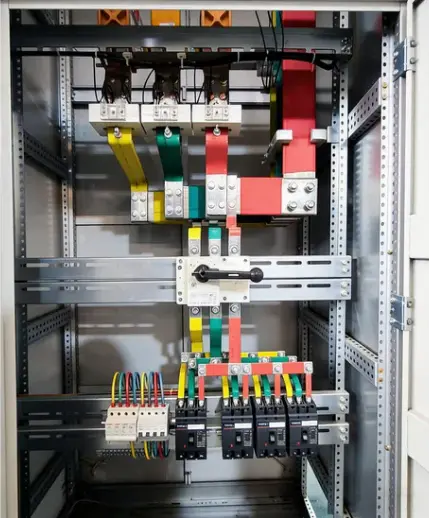

Vgrajene nevtralne in ozemljitvene zbiralke: tovarniško nameščena bakrena nevtralna palica (polna zmogljivost) in ozemljitvena palica (polovična zmogljivost) potekata po celotni višini ohišja, s predhodno izvrtanimi priključnimi točkami vsakih 50 mm. Ni potrebe po dodajanju ločenih vodil na mestu.

Sistem za napeljavo kablov: Navpična korita za kable na levi in ​​desni strani, vsaka s snemljivimi pokrovi. Na zgornji, spodnji in obeh stranskih stenah so na voljo zaboji za vhod/izhod kabla. Ločen vod krmilnega ožičenja ločuje nizkonapetostno ožičenje od napajalnih kablov.

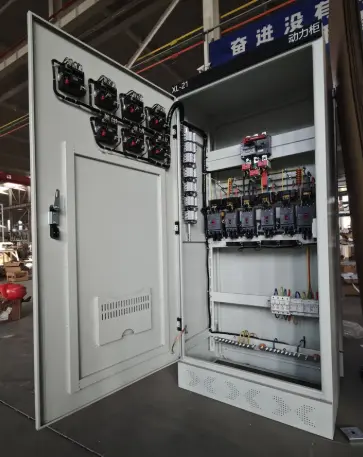

Izolacijsko stikalo za vhod z zaporo vrat: Ročaj glavnega stikala za dohod je mehansko povezan s sprednjimi vrati — vrat ni mogoče odpreti, razen če je glavno stikalo v položaju IZKLOP. Ta varnostna funkcija preprečuje nenamerni stik z deli pod napetostjo.

Označevanje vezij s sitotiskom: vsak položaj vezja je jasno označen na notranji montažni plošči z uporabo sitotiska, odpornega na obrabo. Nalepke ne zbledijo in se ne odlepijo kot lepilne nalepke.

Uporaba izdelka

Stikalna naprava s fiksno razdelilno omarico XL-21 se pogosto uporablja v naslednjih sektorjih:

● Industrijski obrati – strojnice, montažne linije, oprema za ravnanje z materialom, varilne postaje (običajno napajalniki 100 A–630 A)

● Poslovne zgradbe – nakupovalna središča, pisarniška tla, maloprodajne trgovine, restavracije (razsvetljava in splošna distribucija električne energije)

● Stanovanjski kompleksi – etažna razporeditev večstanovanjskih objektov, komunalna oprema, razsvetljava parkirišč

● Infrastruktura – Razsvetljava predorov, električna energija cestninskih postaj, krmilne omare cestne razsvetljave

● HVAC sistemi – Glavna distribucija za hladilne naprave, enote za obdelavo zraka, črpalne prostore

● Začasna električna energija na lokaciji – gradbene prikolice, distribucija električne energije za dogodke, kompleti filmske produkcije

V vseh teh scenarijih električna razdelilna omarica zagotavlja ravnovesje med stroški, zanesljivostjo in enostavnostjo vzdrževanja, ki ga kompleksnejše stikalne naprave ne morejo doseči.

pogosta vprašanja

Kakšen je nazivni tokovni razpon stikalne naprave XL-21?

Fiksno razdelilno omarico XL-21 je običajno mogoče konfigurirati od 100 A do 630 A glede na projektno obremenitev in zasnovo vezja.

Ali lahko Lugao prilagodi postavitev notranje komponente?

ja Prilagodimo lahko postavitev MCCB-jev, MCB-jev, kontaktorjev, števcev, sponk, zbiralk in položajev kabelskih vhodov v skladu z vašim enočrtnim diagramom.

Katere podatke moram navesti za ponudbo?

Navedite nazivno napetost, nazivni tok, število dohodnih in odhodnih tokokrogov, specifikacije odklopnika, stopnjo zaščite, vrsto namestitve, količino in ciljna vrata.

Ali lahko zagotovite sheme ožičenja pred proizvodnjo?

ja Lugao lahko zagotovi risbe postavitve, diagrame ožičenja in tehnične potrditvene dokumente pred proizvodnjo za odobritev strank.

Ali je omarica XL-21 primerna za uporabo na prostem?

Standardne omare XL-21 se večinoma uporabljajo v zaprtih prostorih. Za zunanjo uporabo lahko prilagodimo višjo zaščito IP, strukturo, odporno proti dežju, in protikorozijski premaz.

Pakiranje, pošiljanje, poprodaja in pogosta vprašanja

Pakiranje in pošiljanje

Posamezno pakiranje:Vsaka omara je ovita v VCI papir proti rjavenju, nato folija z mehurčki, nato raztegljiva folija in na koncu postavljena v 10 mm zaboj iz vezanega lesa z jeklenimi ščitniki robov.

Pogoji pošiljanja:FOB Ningbo, CIF glavna pristanišča ali franko tovarna.

Čas izvedbe:15 delovnih dni za standardne konfiguracije (do 10 enot).

Poprodajne storitve – 1-letna garancija

●Garancijska doba:12 mesecev od zagona ali 18 mesecev od odpreme, kar nastopi prej.

●Pokritost:Proizvodne napake, vključno z razpokanjem zvara okvirja, odpovedjo premaza (neabrazivnega), napačno zaporo vrat in napakami pri ožičenju.

● Izjeme:Poškodbe zaradi nepravilne namestitve, preobremenitve nad nazivnim tokom, fizičnega vpliva, korozije zaradi kemikalij, ki niso navedene, ali višje sile.
