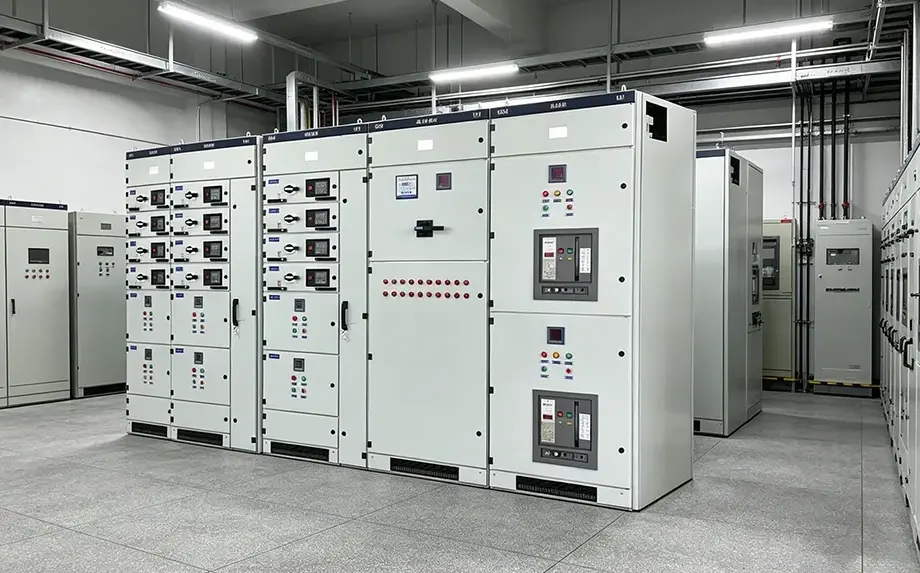

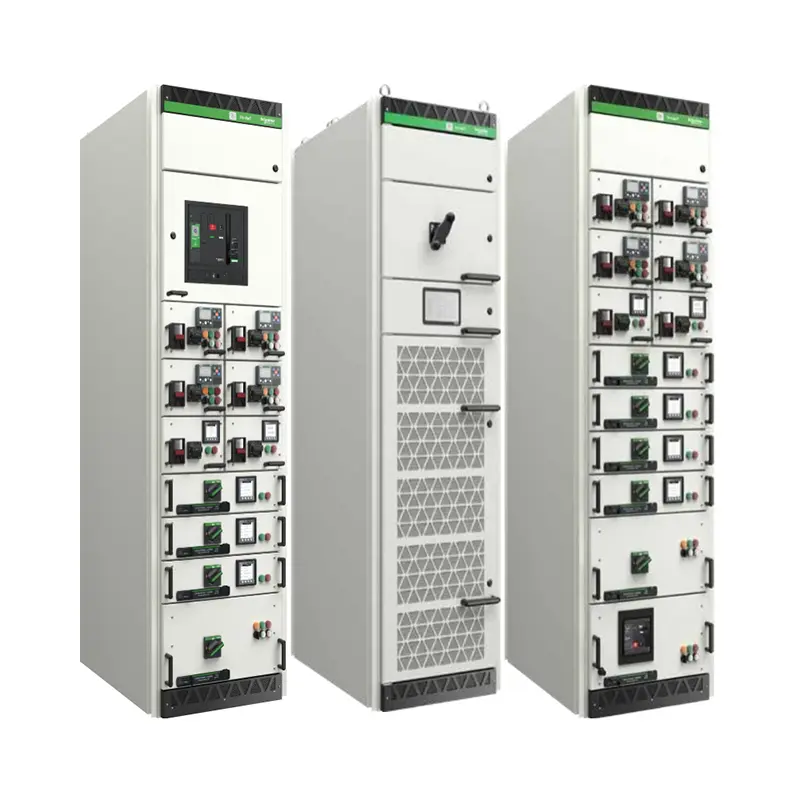

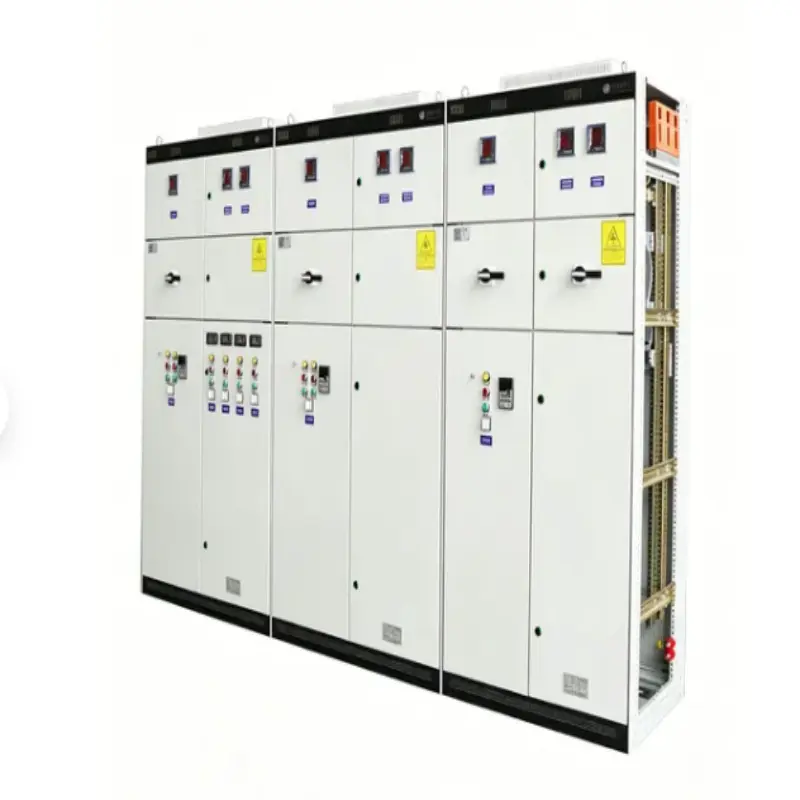

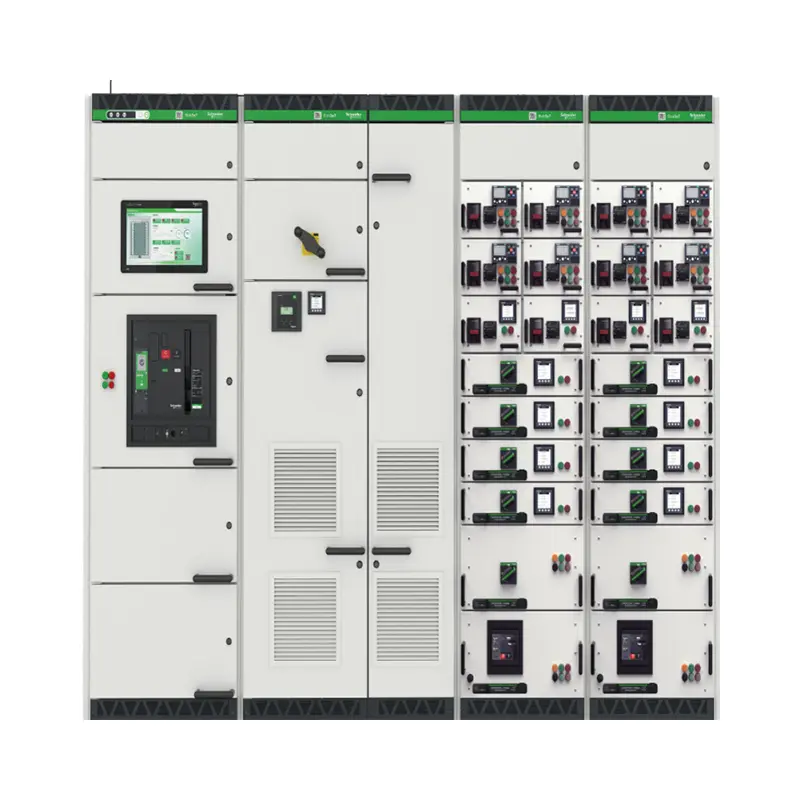

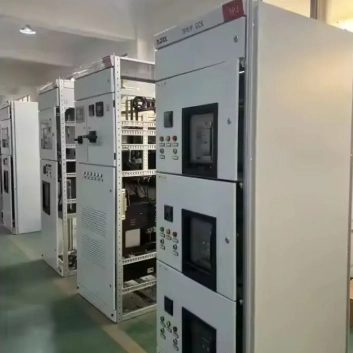

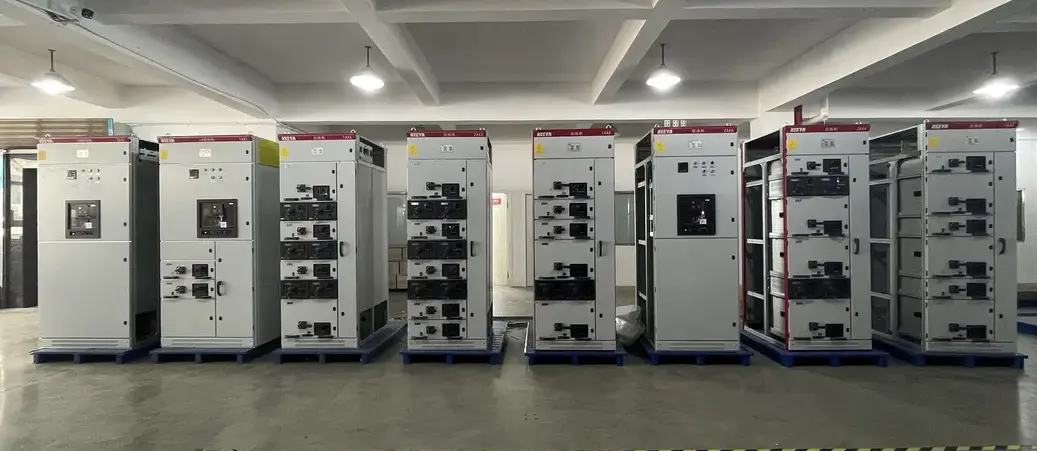

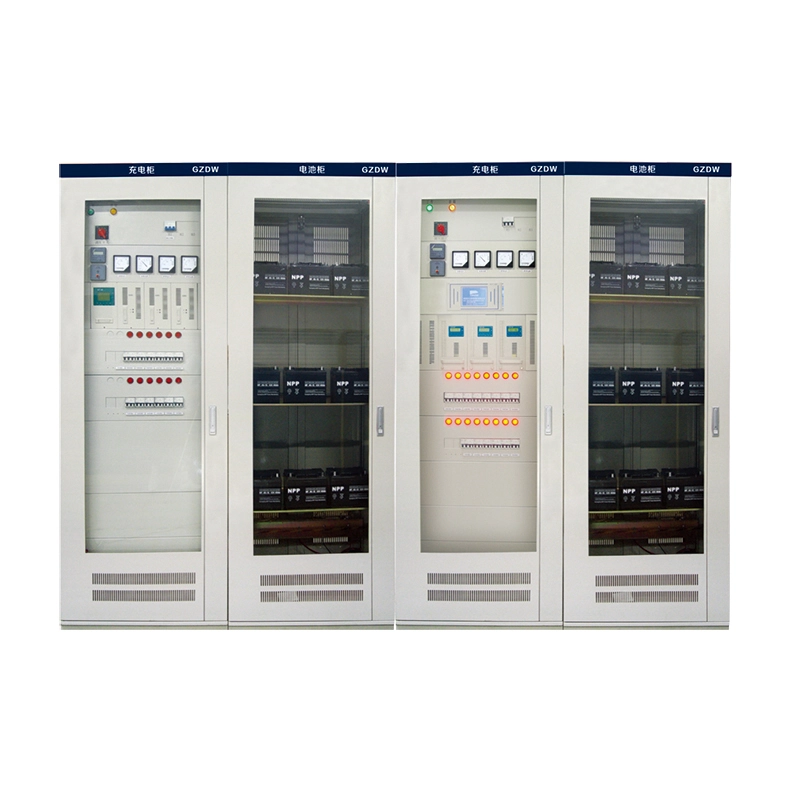

Inteligentna stikalna plošča predalnega tipa za distribucijo električne energije

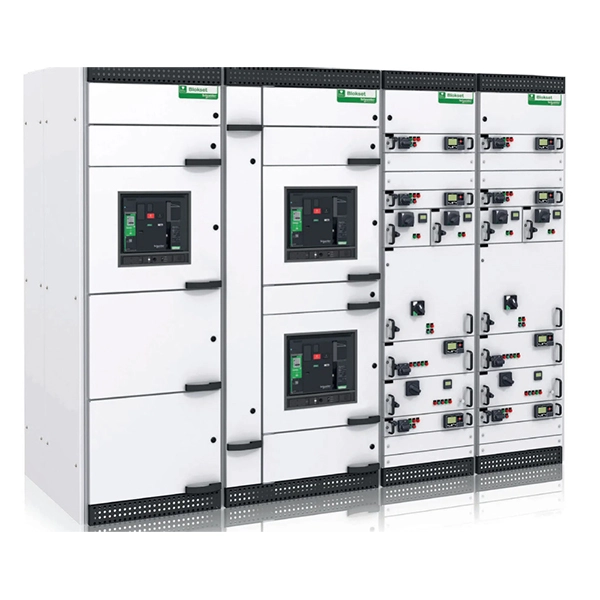

Panelna stikalna naprava za inteligentno distribucijo električne energije predala Lugao Power Co., Ltd. je visoko zmogljiv nizkonapetostni sklop, ki združuje inteligentno zaščito, merjenje in komunikacijo. Za razliko od tradicionalnih fiksnih panelov ta predalna različica omogoča vstavljanje ali odstranjevanje vsake enote vezja brez izklopa celotnega sistema. Vsak predal vsebuje namenski odklopnik, krmilnik in senzorje. "Inteligentna" zmogljivost izhaja iz vgrajenih analizatorjev kakovosti električne energije, komunikacije Modbus TCP/IP ali Profibus in samodejnih opozoril o napakah. TheStikalne napraveje primeren za sisteme AC 690V, 50/60Hz, nazivni tok do 6300A. Ustreza standardoma IEC 61439-1/2 in GB/T 7251.

Funkcije izdelka in uporaba (z obliko vprašanj in odgovorov)

Ta razdelek obravnava pogoste pomisleke kupcev in poudarja inženirske prednosti predalnega panelnega stikala za inteligentno distribucijo energije.

V1: Kako mehanizem predalov izboljša vzdrževanje?

O: Enota ima predal s tremi položaji (priklopljen/preizkušen/odklopljen) z mehanskimi zaporami. Pokvarjen predal lahko zamenjate v manj kot 60 sekundah, ne da bi izklopili sosednja vezja. To je ključna prednost predalnega panelnega stikala za inteligentno distribucijo energije za kritične objekte.

V2: Katere "inteligentne" funkcije so vgrajene?

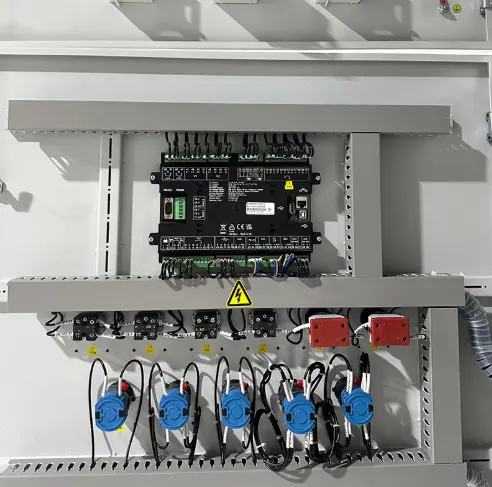

O: Nadzor napetosti, toka, faktorja moči in harmonikov v realnem času. Samodejni alarm ob preobremenitvi, kratkem stiku ali dvigu temperature. Podatkovne dnevnike je mogoče izvoziti prek RS485 ali Etherneta. Daljinski nadzor izklopa/zapiranja iz centralnega sistema SCADA.

V3: Ali je mehanizem predala po številnih vstavljanjih zanesljiv?

O: Da. Vsak predal je testiran na 5.000 mehanskih in 1.000 električnih operacij brez poslabšanja zmogljivosti. Kontakti so posrebreni z vzmetnim pritiskom.

V4: Kje je mogoče namestiti ta izdelek?

Seznam aplikacij:

1. Podatkovni centri: Za redundantne napajalne poti in minimalen MTTR (povprečni čas do popravila).

2. Bolnišnice: kritična vezja za vzdrževanje življenja zahtevajo neprekinjeno napajanje.

3. Industrijski obrati: centri za krmiljenje motorjev (MCC) za tekoče trakove, črpalke in kompresorje.

4. Komercialni kompleksi: razsvetljava trgovskih centrov in distribucija HVAC.

5. Obnovljiva energija: integracija sonca/vetra s povratnimi informacijami pametnega omrežja.

Parametri izdelka (specifikacija)

Podrobnosti o proizvodnji (kakovost in izdelava)

1. Ohišje: 2,0 mm hladno valjana jeklena plošča, galvanizirana in prašno lakirana (RAL 7035). Odpornost proti koroziji > 500 ur preskusa s slanim pršenjem.

2. Predalni mehanizem: Visoko natančna vodila s samozaklepnim ročajem. IP20 zaščita pred prsti v predalih.

3. Sistem zbiralk: pravokotne bakrene zbiralke (98 % prevodnost IACS), popolnoma izolirane s toplokrčnimi tulci.

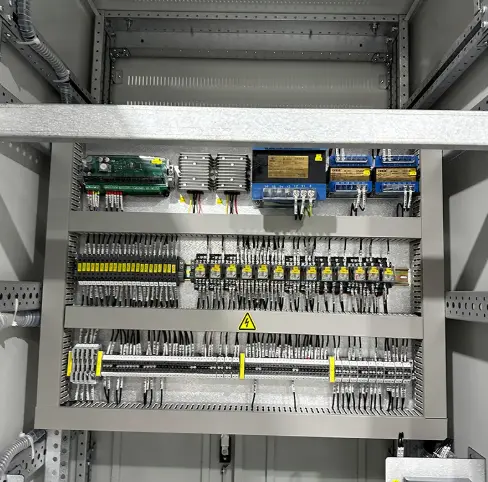

4. Ožičenje: kabli s certifikatom UL1015 ali 60245 IEC, označeni z dvojnimi številkami in barvnimi kodami.

5. Testiranje: Vsaka sestavljena enota je podvržena:

● Odpornost na dielektrično napetost (3000 V AC za 1 minuto)

● Primarni in sekundarni test vbrizgavanja

● Preskus mehanskega delovanja predala

● Preskus dviga temperature pri polnem nazivnem toku

Pakiranje in dostava

1. Embalaža:

Vsak predal je posebej zavit v antistatično PE folijo. Glavna plošča je zaščitena z robnimi ščitniki in pritrjena na zaplinjeno leseno paleto. Vsa ohišja so prekrita z mehurčasto folijo in PP tkanino. Zunanje enote z oceno IP54 imajo dodatno vodoodporno laminirano prevleko.

2. Oznaka pošiljanja:

● logotip ugao Power, številka naročila, teža, dimenzija in oznaka »Lomljive elektronske komponente«.

3. Dostava:

● Čas izdelave: 25–35 delovnih dni po odobritvi risbe.

● Pristanišče: Šanghaj / Ningbo.

● Pošiljanje: pomorski prevoz (FCL ali LCL), letalski prevoz za nujne rezervne predale.

Pogosto zastavljena vprašanja

V1: Ali lahko kupim en predal kot rezervni del, ne da bi kupil celotno ploščo?

O: Da. Lugao Power Co., Ltd. prodaja individualne inteligentne predale. Izdelamo lahko ustrezen rezervni predal v skladu z originalno risbo, oznako predala, konfiguracijo vezja in modelom komponente. Končno združljivost je treba potrditi med fazo tehničnega pregleda.

V2: Ali panelna stikalna naprava za inteligentno distribucijo električne energije predala podpira oddaljeno ponastavitev po napaki?

O: Da, prek komunikacijskega modula. Operater lahko na daljavo prekine povezavo, diagnosticira napako in ponovno vzpostavi povezavo (če to dovoljujejo lokalne varnostne kode). Kljub temu je pri izklopih zaradi kratkega stika še vedno priporočljiv ročni pregled.

V3: Kakšno je največje število predalov na ploščo za vaš izdelek?

O: Za predale 160A lahko namestimo do 24 enot v 2200 mm visoko ploščo. Za predale 630A največ 12 enot. Postavitev sledi ločevanju obrazca 4b, kar pomeni, da je vsak predal popolnoma izoliran v svojem kovinskem predelu.

V4: Ali nudite storitve namestitve in zagona?

O: Zagotavljamo oddaljeni video zagon kot standard. Izbirno: zagon na kraju samem s strani inženirjev Lugao (potni stroški + dnevna cena, vključeno 1-letno podaljšanje garancije).*

V5: Ali lahko integrirate odklopnike drugih proizvajalcev, kot sta Mitsubishi ali LS?

O: Vsekakor. Ohišje predalov je zasnovano tako, da sprejme večino večjih blagovnih znamk: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT in druge. Ob nakupu samo navedite model odklopnika.

Poprodajne storitve in garancija

Garancijska doba: 12 mesecev (1 leto) od datuma pošiljanja.

V tem obdobju jeLugao Power Co., Ltd.krije vse proizvodne napake, vključno z mehanizmi predalov, inteligentnimi krmilniki in komunikacijskimi moduli. Potrošni material (luči, varovalke) ni vključen.
