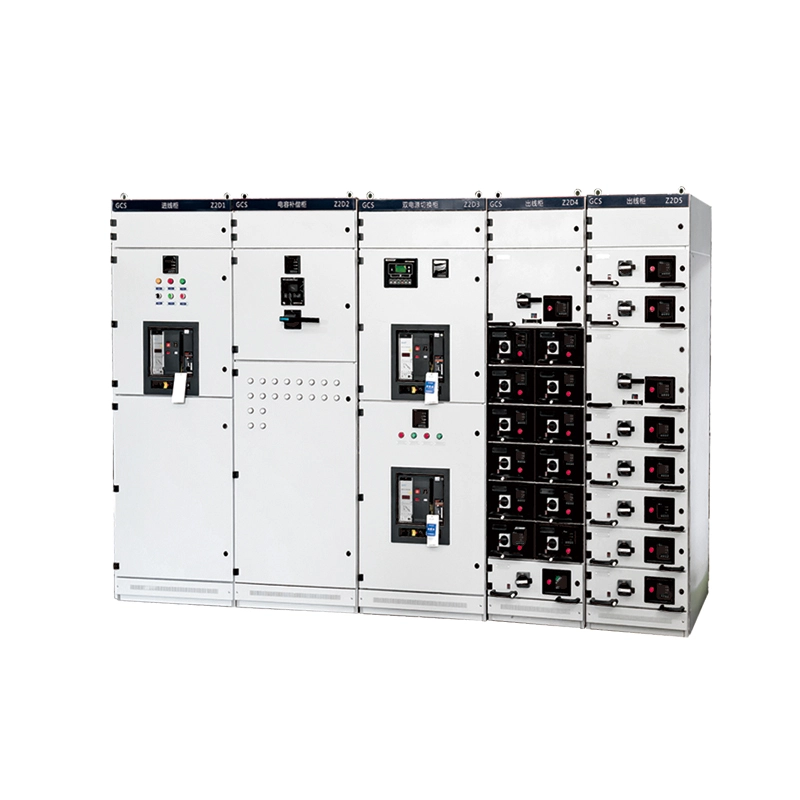

Nizkonapetostna stikalna plošča izvlečnega tipa GCS

Nizkonapetostna panelna stikalna naprava izvlečnega tipa GCS je napredna zaprta stikalna naprava, ki je natančno zasnovana za sprejem, distribucijo in inteligentno krmiljenje motorja v trifaznih industrijskih sistemih izmeničnega toka, ki delujejo pri nazivnih napetostih do 400 V (z izolacijskimi ocenami, ki dosegajo 1000 V) in nazivnimi tokovi vodoravne glavne zbiralke do 4000 A. Kot osrednja hrbtenica sodobnih nizkonapetostnih distribucijskih centrov za distribucijo električne energije ta nizkonapetostna panelna stikalna naprava izvlečnega tipa GCS združuje obsežen nabor primarnih in sekundarnih komponent – ​​vključno z zračnimi odklopniki (ACB), odklopniki v oblikovanem ohišju (MCCB), kontaktorji, toplotnimi preobremenitvenimi releji, programabilnimi logičnimi krmilniki (PLC) in večfunkcijskimi digitalnimi števci – v standardizirane, popolnoma zamenljive modularne predalne enote.

Parameter izdelka (specifikacija)

Spodaj je tabela tehničnih specifikacij za standardno nizkonapetostno panelno stikalno napravo GCS izvlečnega tipa.

Nazivna frekvenca 50 Hz / 60 Hz Veljavni standardi IEC 61439-1/2, GB/T 7251 Namestitev v zaprtih prostorih, talno stoječi položaj predala Priključen, preizkusen, odklopljen in izvlečen položaj Kabelski vhod Zgornji ali spodnji kabelski vhod Material zbiralke Baker ali aluminij glede na konfiguracijo projekta Temperatura okolice -5 °C do +40 °C ali pogoji, specifični za projekt Nadmorska višina ≤2000 m standardno, višja nadmorska višina je na voljo s potrditvijo načrta.

Lastnosti in uporaba izdelka

V1: Katere so izjemne funkcionalne lastnosti te nizkonapetostne stikalne naprave GCS izvlečnega tipa?

O: Nizkonapetostna panelna stikalna naprava GCS izvlečnega tipa je značilna visoka zamenljivost in varnost. Funkcionalni predali iste stopnje so popolnoma zamenljivi, kar odpravlja napake pri ožičenju med nujnimi zamenjavami. Vsebuje tudi natančen mehanski zaklepni mehanizem, ki strogo uveljavlja zaporedje "izklopljen položaj-preizkus-vklopljen", kar operaterjem preprečuje priklop ali odklop tokokrogov pod obremenitvijo. Poleg tega napredna zasnova prezračevanja zagotavlja učinkovito odvajanje toplote za visokotokovna vezja.

V2: Kateri scenariji so najprimernejši za to stikalno napravo?

O: Ta nizkonapetostna panelna stikalna naprava GCS izvlečnega tipa je idealna za sektorje, ki zahtevajo neprekinjeno napajanje in hitro odpravljanje napak. Tipične aplikacije vključujejo petrokemične rafinerije (za nadzor črpalk in kompresorjev), velike proizvodne obrate (avtomatizirane proizvodne linije), pomožne sisteme elektrarn, mestni železniški tranzit in komercialne stolpne transformatorske postaje. Zaradi njegove izvlečne zasnove je najprimernejša izbira za vsa kritična okolja, kjer je treba zmanjšati čas izpadov.

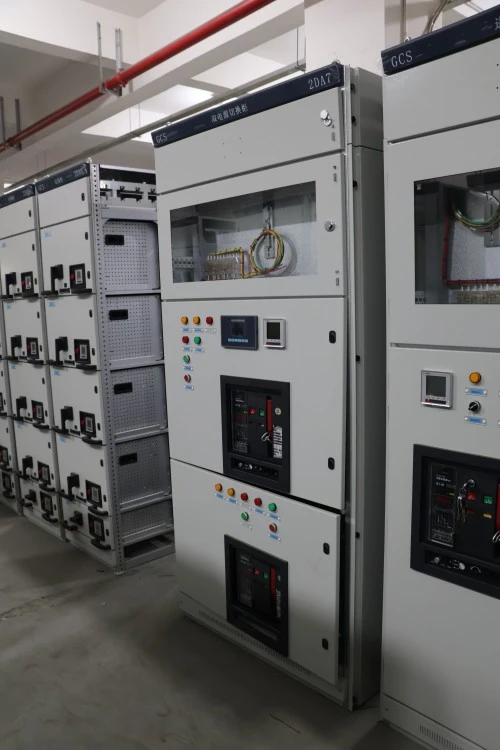

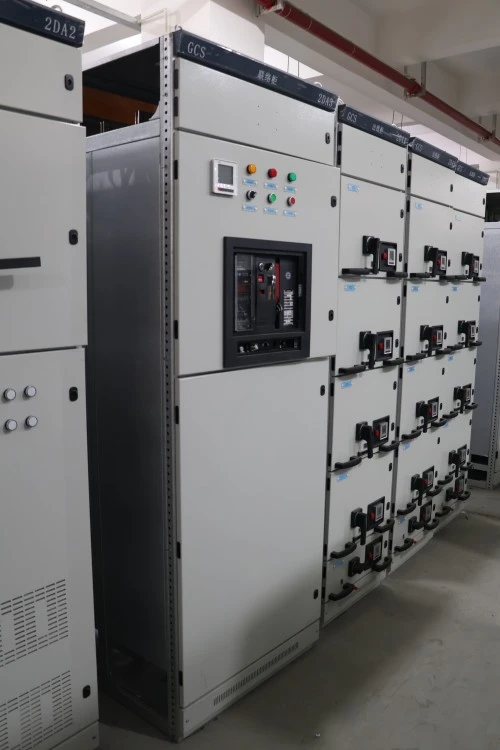

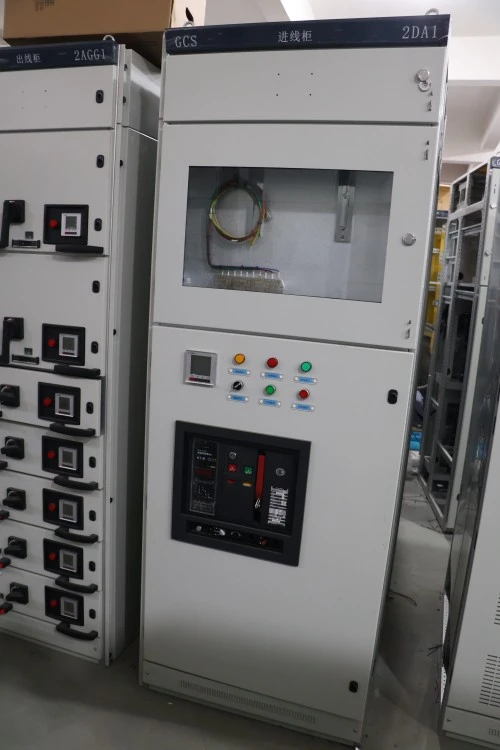

Podrobnosti proizvodnje

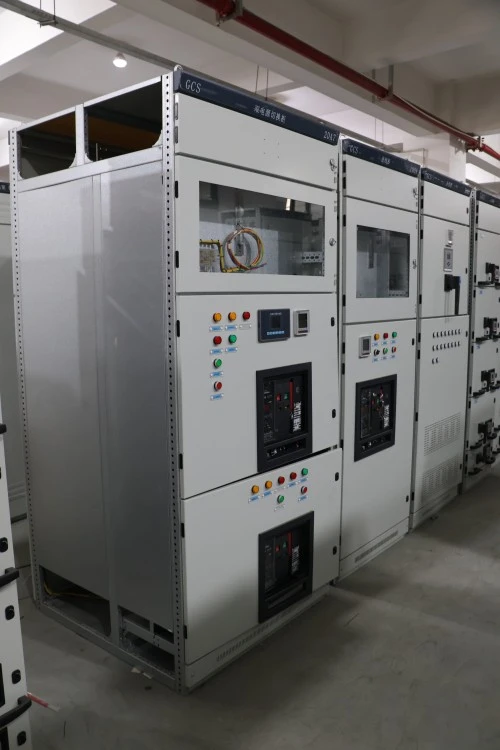

1. Izdelava okvirja omare – natančno izdelana struktura

Ohišje nizkonapetostnih panelnih stikalnih naprav GCS izvlečnega tipa Lugao Power se začne z visokokakovostnimi hladno valjanimi jeklenimi pločevinami, izbranimi zaradi njihove vrhunske ravnosti in strukturne celovitosti. Vse jeklene plošče so obdelane z uvoženimi centri za prebijanje in upogibanje s CNC revolversko glavo, pri čemer je dosežena natančnost kota upogibanja v okviru ±0,5° in natančnost položaja luknje v okviru ±0,1 mm. Po oblikovanju je okvir podvržen večstopenjski površinski obdelavi: razmaščevanju, luženju s kislino, fosfatiranju in elektrostatičnem epoksidnem praškastem premazu, nato pečenem pri 180–200 °C, da se oblikuje trd, proti koroziji odporen zaključek. Sestavljena omarica dosega zaščito IP30 do IP40, ki učinkovito ščiti notranje komponente pred prahom, vlago in nenamernim stikom.

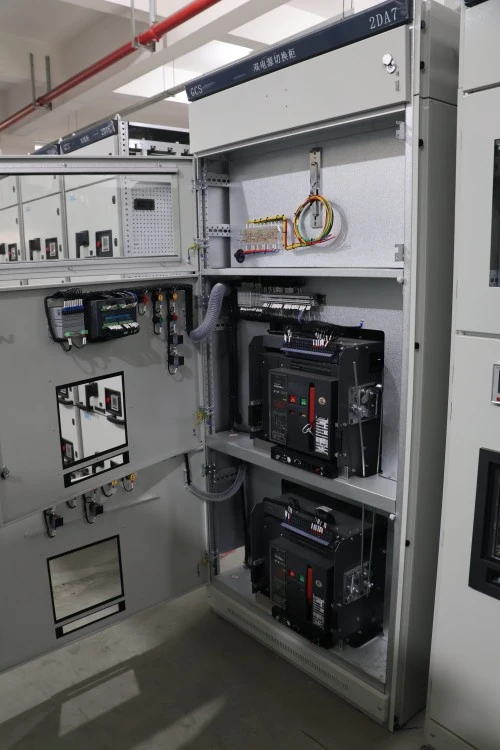

2. Sistem zbiralk – visokoprevodno bakreno jedro

Vse glavne, navpične in odcepne zbiralke so izdelane iz elektrolitskega bakra čistosti 99,95 % (razred T2), ki zagotavlja prevodnost ≥ 98 % IACS. Površine zbiralk so obdelane z več plastmi – bodisi pocinkane, posrebrene ali prekrite z visokonapetostno toplotno skrčljivo izolacijsko oblogo – za preprečevanje oksidacije in izboljšanje odvajanja toplote. Vsak spoj zbiralke je zategnjen s kalibriranimi vrtilnimi orodji in označen za sledljivost, kar odpravlja lokalne vroče točke, ki bi lahko ogrozile dolgoročno zanesljivost.

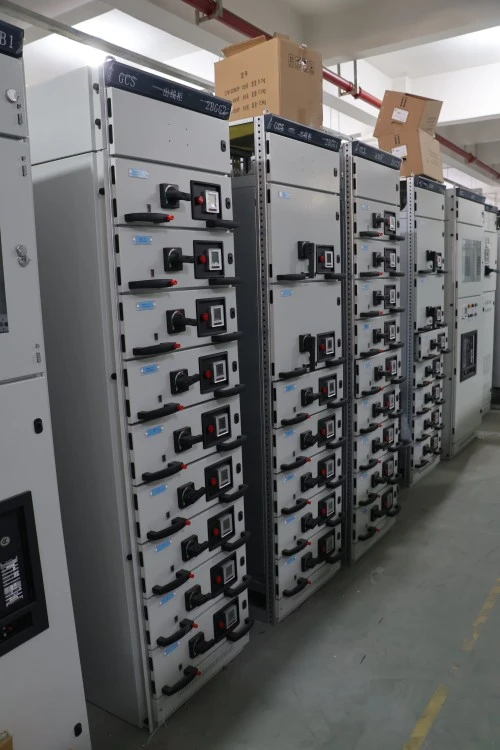

3. Sklop predala – "Triprehodni" postopek nastavitve

Vsaka izvlečna funkcionalna enota je podvržena naši ekskluzivni triprehodni drsni nastavitvi:

1: Vodilne tirnice so ročno nameščene in nastavljene za začetno poravnavo.

2: Predal se vstavi in ​​izvleče brez obremenitve, da se preveri mehanska gladkost in zaskočnost zapaha.

3: Pri testiranju električne kontinuitete se predal večkrat premakne, medtem ko se spremlja primarni in sekundarni kontaktni upor vtičnika. Odobrene so samo enote, ki izpolnjujejo naš prag nemotenega delovanja.

Ta strogi postopek zagotavlja, da vsak predal drsi brez napora in ohranja popoln električni stik v celotnem območju premikanja.

4. Konkurenčne prednosti – strožje tolerance in boljši stiki

V primerjavi s standardnimi tržnimi alternativami so proizvodne prednosti Lugao Power oprijemljive in merljive:

Nadzor tolerance vodilnih tirnic: vzdržujemo vrzel mehanizma predala pri ±0,5 mm (običajno v industriji je ≥±1,0 mm). Ta strožja toleranca preprečuje vibriranje ali povešanje predala med delovanjem, kar neposredno odpravlja glavni vzrok obrabe primarnega kontakta in pregrevanja.

Posrebreni primarni konektorji: vsi vtični kontakti so izdelani iz bakrove zlitine in zaključeni s posrebreno plastjo debeline ≥6 μm. Manjši kontaktni upor srebra in odlične antioksidacijske lastnosti znatno zmanjšajo izgubo moči na povezovalnih točkah, s čimer izboljšajo dolgoročno toplotno stabilnost in energetsko učinkovitost celotne nizkonapetostne panelne stikalne naprave GCS Draw-out.

Certificiranje in zagotavljanje kakovosti

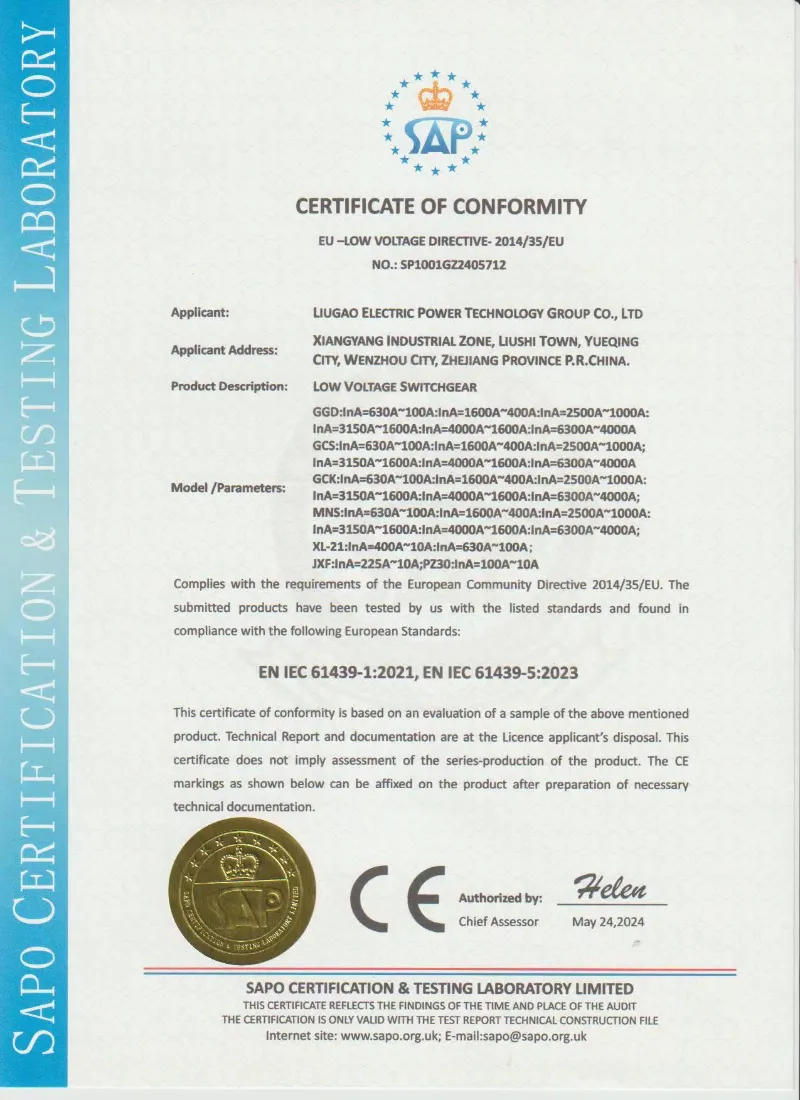

Lugao izdeluje nizkonapetostne stikalne naprave GCS izvlečnega tipa v skladu s tehničnimi zahtevami projekta in veljavnimi standardi za nizkonapetostne stikalne naprave, kot sta IEC 61439-1/2 in GB/T 7251. Poročila o rutinskih pregledih in preskusih je mogoče zagotoviti pred odpremo v skladu s potrjenim tehničnim dogovorom.

• Oblikovanje in testiranje na podlagi IEC 61439-1/2
• Proizvodnja in pregled na podlagi GB/T 7251
• Preskus vzdržljivosti električne frekvence
• Test izolacijske upornosti
• Preizkus mehanskega delovanja predalnih enot
• Pregled delovanja zapore
• Sekundarno ožičenje in preskus delovanja
• Pregled navora povezave zbiralke
• Poročilo o rutinskem preskusu pred odpremo
• Fotografije pregleda tovarne so na voljo na zahtevo



Pakiranje, pošiljanje in poprodajne storitve

Pakiranje in pošiljanje:

Vsaka izvlečna nizkonapetostna panelna stikalna naprava GCS je najprej ovita s PE folijo, da odbije vlago in prah, nato pa je zaprta v zaplinjene, trpežne lesene zaboje, ojačane z jeklenimi trakovi. Za občutljive elektronske komponente uporabljamo vakuumsko zaprto embalažo in popolnoma zaprte zaščitne vogale, da preprečimo poškodbe zaradi udarcev med transportom. Standardno pošiljanje poteka prek zabojnikov 20GP/40HQ, pri čemer so pošiljke zavarovane pri vodilnih svetovnih pomorskih zavarovalnicah, da v celoti zaščitijo vašo naložbo.




Poprodajne storitve:

Lugao Power Co., Ltd. zagotavlja celovito 12-mesečno garancijo od datuma zagona (ali 18 mesecev od datuma dostave, kar nastopi prej). Naša storitev vključuje 24/7 tehnično podporo, video vodenje na daljavo in po potrebi storitve certificiranih inženirjev na kraju samem. V primeru okvar pri delovanju v normalnih pogojih delovanja vam brezplačno zagotovimo popravilo ali nadomestne dele.




Vprašanja in odgovori strank

V: Ali je nizkonapetostna stikalna plošča izvlečnega tipa GCS združljiva z mojim obstoječim sistemom vodil?

O: Da, združljivost je strogo upoštevana. Priključne dvižne prirobnice te nizkonapetostne panelne stikalne naprave GCS izvlečnega tipa konfiguriramo tako, da se popolnoma uskladijo z vašim zgornjim transformatorjem in spodnjimi vmesniki vodil. Prosimo, da med fazo tehnične potrditve posredujete svoje risbe postavitve stikalnih naprav na mestu, da lahko prilagodimo priključne točke.




V: Kaj se zgodi, če predal med delovanjem odpove? Ali lahko to popravim brez popolne zaustavitve?

O: Natančneje, hitra vroča zamenjava je njegova glavna prednost. Preprosto obrnete odklopnik znotraj tega posebnega predela na "izklopljeno", odstranite pokvarjeno enoto in vstavite rezervno z enako nazivno vrednostjo. Preostala nizkonapetostna stikalna plošča izvlečnega tipa GCS nadaljuje z delovanjem in obnovi napajanje v nekaj minutah.




V: Kako med vzdrževanjem komore zbiralke preprečite pojav obločnega bliska?

O: Varnost je najpomembnejša. Oddelki glavne in odcepne zbiralke so popolnoma ločeni. Med komoro izvlečne enote in komoro navpične zbiralke namestimo obločne pregrade. Pri dostopu do odseka zbiralke lahko vse sosednje funkcionalne enote varno zaklenete v položaju "Odklop/Test".
