GGD modularna fiksna nizkonapetostna stikalna naprava

Opredelitev in temeljna identiteta

Modularna fiksna nizkonapetostna stikalna naprava GGD je notranja, stoječa, s kovino zaprta stikalna naprava. Zasnovan je posebej zanizkonapetostna distribucija izmeničnega tokav trifaznih industrijskih in komercialnih električnih sistemih. Kot temeljni izdelek v hierarhiji distribucije električne energije sedi med sekundarnimi terminali transformatorja in končnimi razvodnimi ploščami ter deluje kot primarno napajalno vozlišče instalacije.

Parametri izdelka

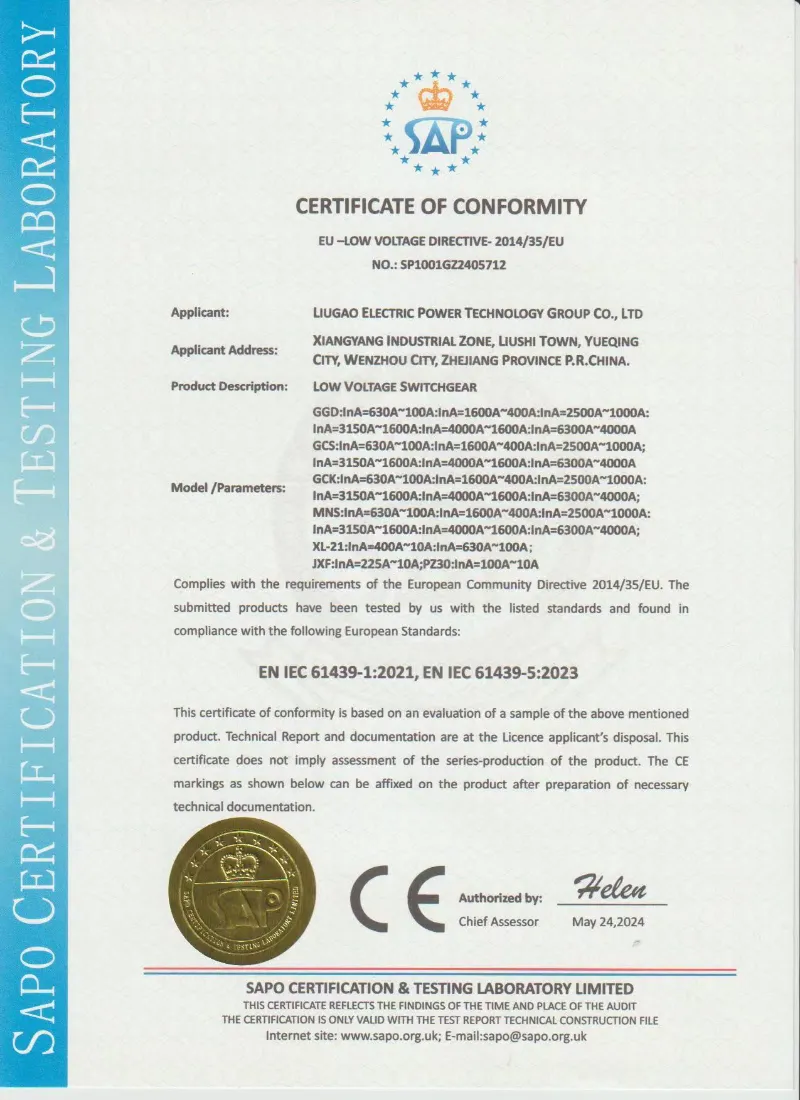

Certificiranje in zagotavljanje kakovosti

Lugaoizdeluje nizkonapetostne stikalne naprave fiksnega tipa GGD v skladu s projektnimi tehničnimi zahtevami in veljavnimi standardi za nizkonapetostne stikalne naprave. Poročila o rutinskih pregledih in preskusih je mogoče zagotoviti pred odpremo v skladu s potrjenim tehničnim dogovorom.

• Oblikovanje in testiranje na podlagi IEC 61439-1/2
• Proizvodnja in pregled na podlagi GB/T 7251
• Preskus vzdržljivosti električne frekvence
• Test izolacijske upornosti
• Pregled ožičenja in delovanja
• Preverjanje dviga temperature glede na konfiguracijo
• Poročilo o rutinskem preskusu pred odpremo
• Fotografije pregleda tovarne so na voljo na zahtevo

Filozofija fiksne namestitve

Za razliko od izvlečnih stikalnih naprav, kjer se funkcionalne enote lahko umaknejo na drsnike, GGD uporablja koncept trajno fiksne montaže:

● Vse primarne naprave – zračni odklopniki (ACB), odklopniki v oblikovanem ohišju (MCCB) in izolacijska stikala – so privijačeni neposredno na toge montažne plošče.

● Električne povezave med napravami in zbiralkami so ožičene z vijačnimi bakrenimi povezavami ali kabelskimi povezavami, ne pa z vtičnimi kontakti.

● Ta fiksni pristop odpravlja mehansko zapletenost, stroške in vzdrževanje, povezane z drsnimi mehanizmi, zaradi česar je idealen za stabilne, dolgoročne namestitve, kjer se položaji tokokrogov redko spreminjajo.

Modularna konstrukcija ohišij

● Ohišje je zgrajeno iz standardiziranih modularnih omaric, od katerih ima vsaka enako višino in globino:

● Dimenzije okvirja: 2200 mm (V) × 600/800/1000/1200 mm (Š) × 600/800 mm (G)

● Vsaka omarica je neodvisen varjen jekleni modul, ki ga je mogoče priviti drug ob drugem, da tvori neprekinjeno linijo stikalne plošče.

● Omarice so funkcionalno razvrščene kot dohodne (napajalno-sprejemne), vodilne sklopke (medsebojna povezava vodil) ali napajalne (izhodna distribucija) enote.

Prednosti izdelka

Prednost 1 – Strukturna robustnost

Ojačan jekleni okvir 8MF pomaga ohranjati mehansko stabilnost pod potrjeno stopnjo odpornosti proti kratkemu stiku. Nazivni temenski vzdržni tok: 63kA. Okvir omare je zasnovan tako, da podpira zahteve glede vzdržljivosti kratkega stika, specifične za projekt. Nazivni temenski odporni tok je mogoče konfigurirati glede na potrjeno električno zasnovo.

Prednost 2 – Modularna in hitra uvedba

Standardizirane dovodne, spojne in dovodne omarice. Enaka višina/globina. Hitra konfiguracija projekta z razporeditvijo standardnih enot eno poleg druge. Zmanjšuje čas namestitve na mestu in zapletenost načrtovanja.

Prednost 3 – Stroškovno učinkovit življenjski cikel

Fiksna montaža (brez izvlečnih mehanizmov) zniža začetne stroške. Brez drsnikov predalov, vtičnih kontaktov ali zapletenih zaklepov. Minimalno vzdrževanje, konkurenčni skupni stroški lastništva.

Prednost 4 – Optimizirano toplotno upravljanje

Naravno konvekcijsko hlajenje: spodnje lamele + zgornja prezračevalna strešna kapa. Ustvari učinek dimnika – vroč zrak se dviga ven, hladen pa vase. Brez ventilatorjev, brez hrupa, brez dodatnega vzdrževanja.

Prednost 5 – Poenostavljeno vzdrževanje in delovanje

Kontrole, merilniki, indikatorji na sprednjih vratih v ergonomski višini. Ročaji odklopnika so dostopni brez odpiranja vrat. Prostorna notranja postavitev z ločenimi razdelki zbiralke, odklopnika in kablov – enostaven vizualni pregled.

Lastnosti izdelka

Lastnost 1: Sistem večslojnega prašnega premaza

Vsaka jeklena plošča je podvržena petstopenjski predobdelavi (razmaščevanje, izpiranje, fosfatiranje, pasiviranje in sušenje), preden prejme enoten elektrostatični epoksi-poliesterski praškasti premaz. Ta premaz zagotavlja vrhunski oprijem in odpornost na vlago, kar zagotavljaGGD modularna fiksna nizkonapetostna stikalna napravaohranja svoj videz in zaščito pred korozijo tudi v tropskih ali industrijskih okoljih z visoko vlažnostjo.

Funkcija 2: Transparentne ločne pregrade

Polikarbonatne pregrade med glavno zbiralko in prostori za naprave. Zagotavlja vidno fizično ločitev za varnost operaterja med pregledom, hkrati pa omogoča vizualno potrditev stanja zbiralke.

Lastnost 3: Prostorno območje kabelskih zaključkov

● Velik spodnji predel za kabel z odprto uvodno ploščo, ki omogoča velike upogibne polmere napajalnega kabla. Priložene nastavljive kabelske sponke za razbremenitev električnih povezav.

Funkcija 4: Integrirana ozemljitvena zbiralka

Neprekinjena bakrena ozemljitvena zbiralka poteka po celotni dolžini sklopa z vnaprej izvrtanimi točkami na omarico. Poenostavi ozemljitveno povezavo na kraju samem za vhodne in odhodne tokokroge, kar zagotavlja skladnost z ozemljitvijo sistema.

Funkcija 5: Zunanji ročaj s ključavnico

Ročaji glavnega odklopnika nameščeni zunaj, z možnostjo zaklepanja v položaju IZKLOP. Omogoča varen mehanski LOTO med vzdrževanjem, kar zagotavlja jasno vizualno izolacijo.

Funkcija 6: Prilagodljiva konfiguracija zbiralke

Podpira zgornji/spodnji kabelski vhod in distribucijo 3P4W ali 3P5W. Fazne zbiralke so jasno označene s standardno barvno oznako (rumena, zelena, rdeča, modra za nevtralno), da se zmanjšajo napake pri ožičenju.

Uporaba izdelka

Modularna fiksna nizkonapetostna stikalna naprava GGD se široko uporablja v različnih sektorjih, kjer je prednostna naloga zanesljiva fiksna distribucija:

● Gradbene storitve in infrastruktura: distribucija razsvetljave stopnišč v visokih stanovanjskih stolpnicah, oskrba z električno energijo za prezračevanje podzemnih parkirišč in omare za nadzor mestne ulične razsvetljave.

● Industrijski pomožni sistemi: napajalne plošče kompresorske sobe, napajalniki nekritičnih procesnih motorjev v tovarnah cementa in agregatov ter razdelilne plošče tovarniških skladišč.

● Čiščenje vode in odpadne vode: napajalniki motorja črpalne postaje za vnos surove vode in izpust obdelane odpadne vode ter napajanje opreme za doziranje kemikalij.

● Obnovljivi viri energije: kombinirane plošče za izmenični tok in pomožne razdelilne plošče za električno energijo v talnih sončnih elektrarnah.

● Komercialni objekti: sinhronizacijske in distribucijske plošče rezervnega generatorja v nakupovalnih središčih in napajalne plošče HVAC hladilnih naprav v energetskih postajah univerzitetnega kampusa.

● Začasna in gradbena moč: na gradbišču postavite začasne razdelilne omarice in napajalne plošče za gradbena dvigala, kjer fiksna robustna konstrukcija ponuja boljšo vzdržljivost kot lažji modeli plošč.

Pakiranje in pošiljanje

Vsaka nizkonapetostna stikalna omarica GGD je zaščitena s folijo proti rjavenju, penastim polnilom in izvozno embalažo iz vezanega lesa. Podnožje omare je mogoče oblikovati za rokovanje z viličarjem v skladu z zahtevami za pošiljanje.

Pakiranje: raztegljiva folija, zaščita proti vlagi in izvozni kovček iz vezanega lesa

Dostava: FOB Ningbo, CIF glavna pristanišča ali EXW na voljo

Pritrditev omarice: notranje komponente ojačane pred odpremo

Dokumenti: priložen seznam pakiranja, shema ožičenja in poročilo o preskusu

Poprodajne storitve

Tehnična podpora pri montaži in zagonu

Podpora za shemo ožičenja in risbe postavitve

Vodenje glede rezervnih delov za odklopnike, števce in krmilne komponente

Garancijski pogoji po potrjeni pogodbi o naročilu

Pogosto zastavljena vprašanja

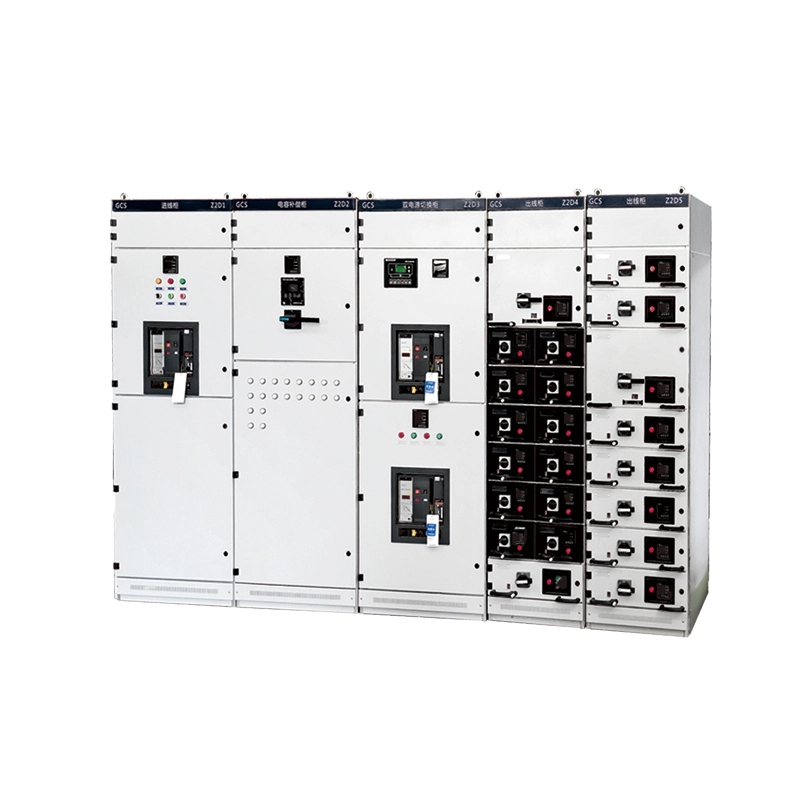

V1: Kakšna je razlika med fiksno stikalno napravo GGD in izvlečno stikalno napravo GCS/MNS?

GGD uporablja fiksno nameščene odklopnike in ožičene povezave, medtem ko GCS ali MNS uporabljata izvlečne predalne enote. GGD je stroškovno učinkovitejši za stabilne distribucijske sisteme, kjer tokokrogov ni treba pogosto menjavati.

V2: Ali je mogoče omarico GGD prilagoditi glede na moj enovrstični diagram?

ja Lugao lahko konfigurira vhodne, napajalne, vodilne spojnike, merilne in kondenzatorske kompenzacijske omare v skladu z vašim električnim diagramom in zahtevami blagovne znamke komponent.

V3: Katere blagovne znamke komponent je mogoče uporabiti?

Običajne možnosti vključujejo ABB, Schneider, Siemens, CHINT, Delixi ali druge blagovne znamke, določene za projekt, odvisno od proračuna in tehničnih zahtev.

V4: Kateri dokumenti so priloženi pred pošiljanjem?

Pred odpremo v skladu s potrjenim naročilom lahko zagotovimo risbe postavitve, diagrame ožičenja, poročila o rutinskih preskusih, sezname pakiranja in fotografije izdelkov.
