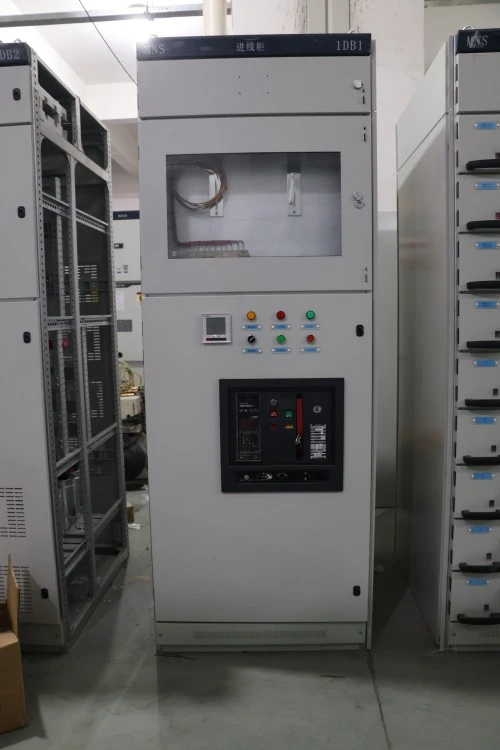

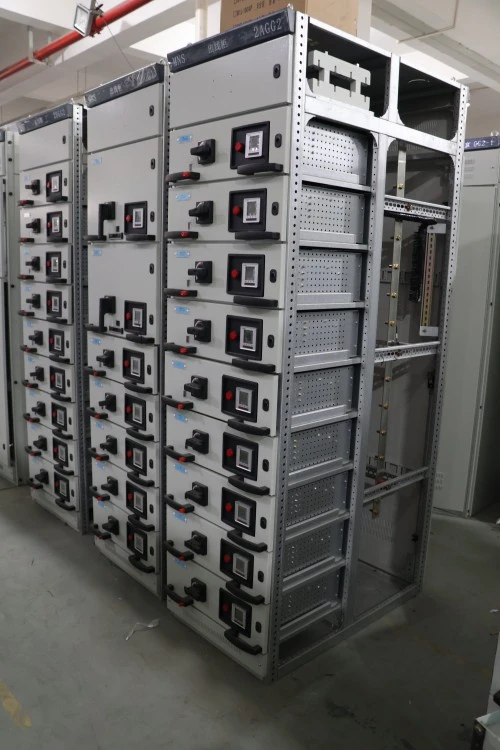

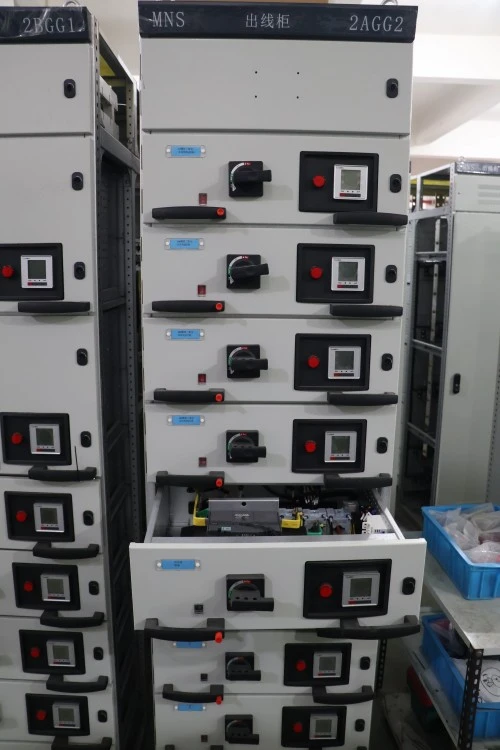

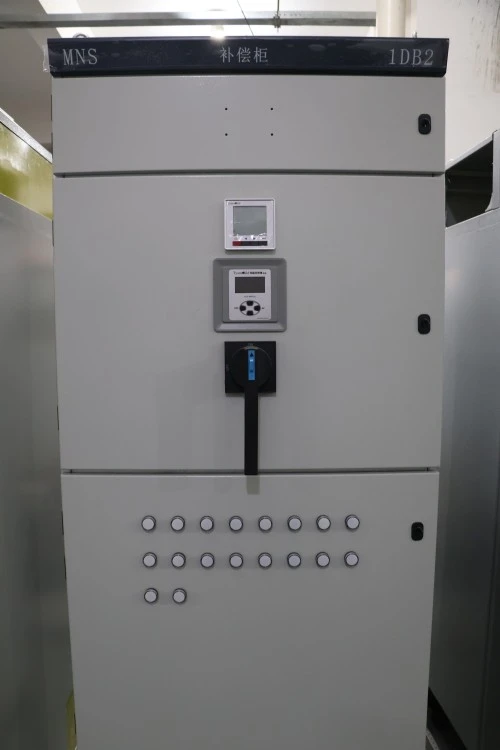

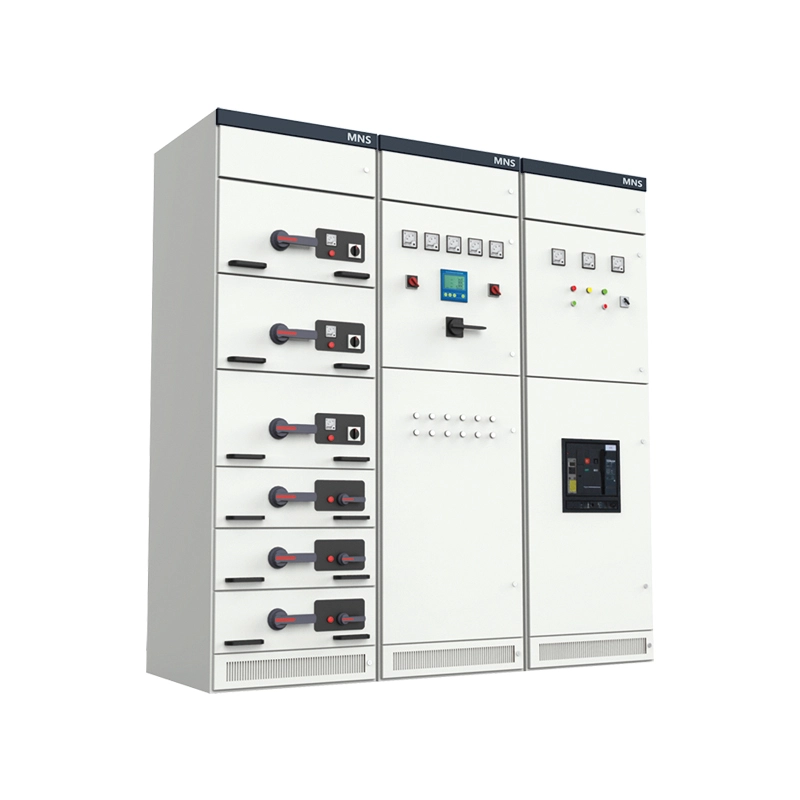

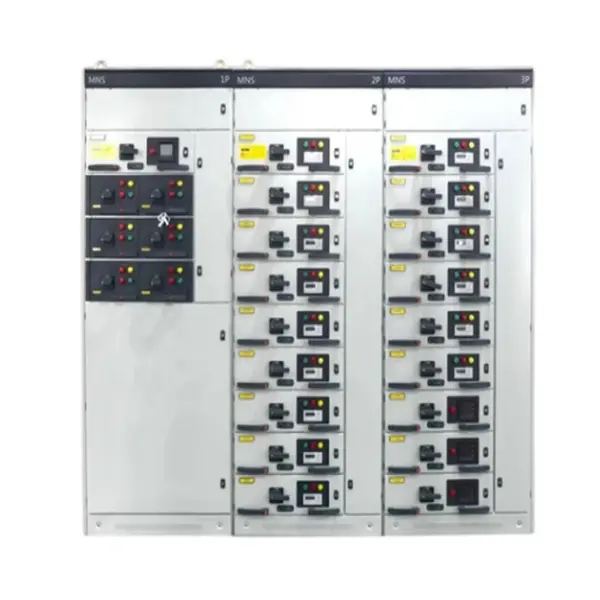

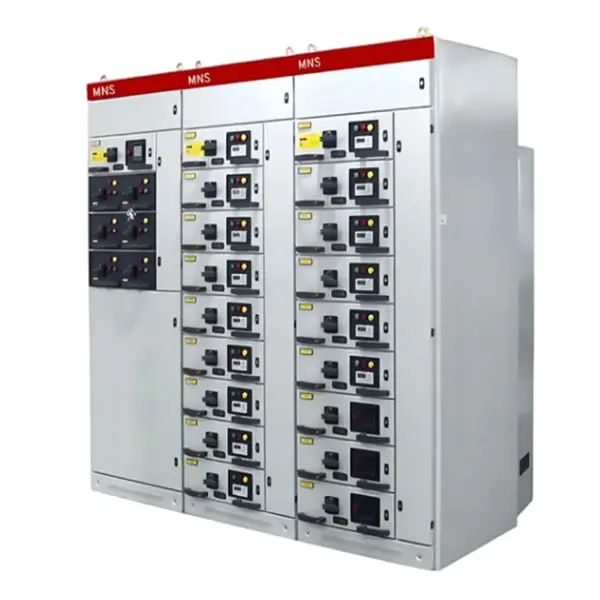

MNS modularna izvlečna stikalna omarica

MNS modularna izvlečna stikalna omarica je anizkonapetostne (do 690V) zaprte stikalne napravesklop zasnovan v skladu z ogrodjem MNS (Modular Network System). Vsaka funkcionalna enota – kot je zaganjalnik motorja, napajalni odklopnik ali napajalni modul – je nameščena v posamezni izvlečni kaseti, ki jo je mogoče vstaviti, izvleči ali zamenjati brez izklopa celotnega sistema. Omarica služi trem primarnim funkcijam: distribucija električne energije (napajanje več podkrogov), nadzor motorja (zagon, zaustavitev, zaščita motorjev) in sistemska zaščita (kratek stik, preobremenitev in izolacija ozemljitvene napake). Skratka, to je plug-and-play center za upravljanje porabe energije za industrijske in komercialne objekte.

Prednosti izdelka

Lastnosti izdelka

Za razliko od generičnih izvlečnih omaric ima izvlečna stikalna omarica MNS Modularization Draw-out naslednje značilnosti:

Parametri izdelka

Aplikacija izdelka (scenariji)

Izvlečna stikalna omarica MNS za modularizacijo je široko uporabljena v:

● Industrijski obrati: montažne linije za avtomobile, proizvodnja hrane in pijače, kemična serijska obdelava

● Komercialni kompleksi: nakupovalna središča, visoke poslovne stavbe, bolnišnice

● Infrastruktura: čistilne naprave, črpalne postaje, letališki sistemi za ravnanje s prtljago

● Podatkovni centri: nizkonapetostna glavna razdelilna plošča (LVMDB) in oddaljene napajalne plošče (RPP)

● Obnovljivi viri energije: pretvorniki sončne elektrarne, pomožno napajanje vetrnih turbin

● Pomorstvo in morje: distribucija električne energije na ladji

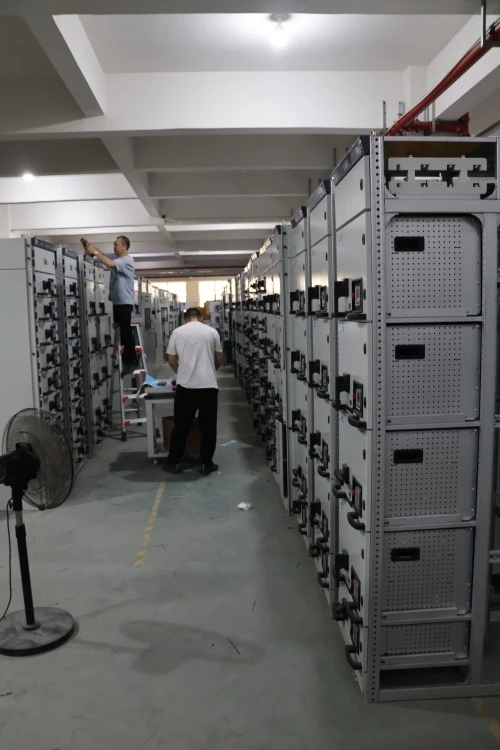

Podrobnosti proizvodnje

● Lugao Power Co., Ltd.izdeluje vsako izvlečno stikalno omarico MNS z modularizacijo z natančnostjo:

● Material ohišja: 2,0 mm debelo hladno valjano jeklo, popolnoma varjen okvir s standardom IP40 (IP54 po izbiri). Debelina prašnega laka ≥80μm, RAL 7035 svetlo siva.

● Sistem zbiralk: pravokotne bakrene palice (98 % IACS prevodnosti) s pocinkanimi spoji. Vse zbiralke so v celoti izolirane s toplokrčnimi tulci (rdeča, rumena, modra, siva za nevtralno).

● Držalo predala: izdelano iz 2,5 mm pocinkanega jekla s samomazalnimi najlonskimi valji. Sila vstavljanja/izvleka predala ≤150N po 500 ciklih.

● Fiksni kontakti: konica iz srebrne zlitine, vzmetna oblika. Ocenjeno za 2.000 vstavljanj brez poslabšanja zmogljivosti.

● Sekundarni kontakti: 24-polni vtič in vtičnica posrebreni konektorji. Zasnovan za 10.000 ciklov parjenja.

● Identifikacija predala: Lasersko gravirano držalo nalepk na sprednji strani vsakega predala. Koda QR neobvezna za sledenje digitalnim sredstvom.

● Tovarniško testiranje: vsaka funkcionalna enota je podvržena popolnemu pregledu ožičenja, preskusu dielektrične trdnosti (2,5 kV za 1 minuto) in preskusu dviga temperature (pri 1,1-kratnem nazivnem toku). Poročila o preskusih so priložena pošiljki.

Certificiranje in zagotavljanje kakovosti

Lugao sledi postopkom vodenja kakovosti, ki temeljijo na ISO, za proizvodnjo stikalnih naprav. Za projektna naročila lahko zagotovimo inšpekcijske dokumente, poročila o rutinskih preskusih in fotografije izdelkov pred odpremo v skladu s potrjenim tehničnim dogovorom.

• Sistem vodenja kakovosti ISO 9001
• Sistem ravnanja z okoljem ISO 14001

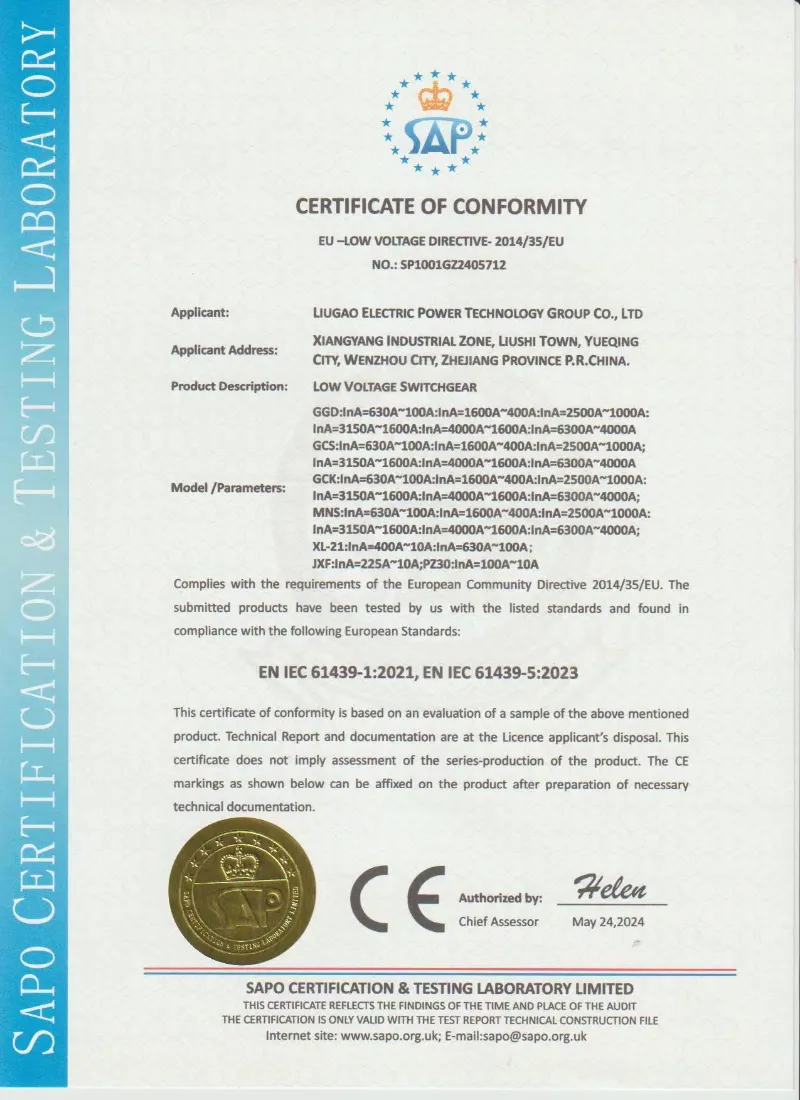

• Oblikovanje in testiranje na podlagi IEC 61439-1/2
• Poročilo o rutinskem preskusu pred odpremo
• Fotografije pregleda tovarne so na voljo na zahtevo

Pakiranje, pošiljanje in poprodaja

Pakiranje in pošiljanje

● Posamezna embalaža v predalu: Antistatična mehurčkasta folija v škatli iz valovitega kartona, označena s shemo vezja in oceno.

● Glavna embalaža omare: raztegljiva folija + VCI papir + izvozni zaboj iz vezanega lesa (15 mm debeline). Vse podlage zabojev so opremljene z žepi za viličarje.

● Rok pošiljanja: FOB Ningbo, CIF glavna pristanišča ali EXW.

● Dobavni rok: 20 delovnih dni za standardne konfiguracije.

Poprodajne storitve

● Garancijska doba: 12 mesecev od datuma zagona (največ 18 mesecev od odpreme).

● Brezplačna tehnična podpora na daljavo prek video klica ali e-pošte (odgovor v 4 delovnih urah).

pogosta vprašanja:

V1: Kakšna je razlika med predali 8E/2, 8E in 16E?

O: To se nanaša na module višine predala: 8E/2 = 100 mm (polovični modul), 8E = 200 mm (polni modul), 16E = 400 mm (dvojni modul). Večji kot je predal, višja je dovoljena vrednost toka in več sekundarnih sponk je na voljo.

V2: Ali lahko zamenjam predal, ne da bi prekinil dovod?

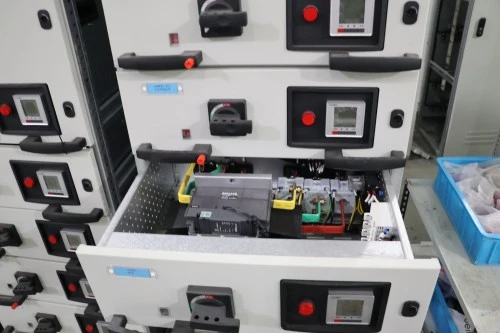

O: Da. To je glavna značilnost izvlečne stikalne omare MNS za modularizacijo. Premaknite predal v izoliran položaj (bel ročaj), ga odklenite in izvlecite. Glavni avtobus ostane pod napetostjo. Vendar vedno najprej odklopite obremenitveno stran.

V3: Ali ima omarica sistem za nadzor temperature?

O: Standardne enote ne vključujejo spremljanja, ponujamo pa izbirne pametne predale z vgrajenimi senzorji PT100 in osrednji zaslon, ki prikazuje temperature vodil in predalov.

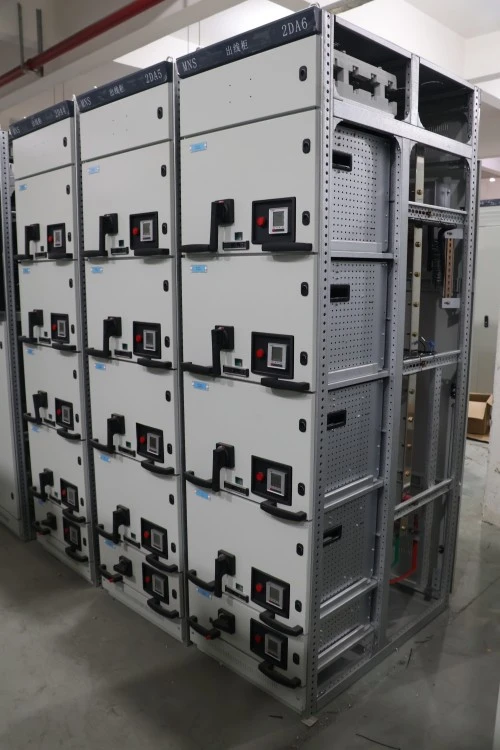

V4: Ali je mogoče omaro pozneje razširiti brez zamenjave obstoječih delov?

O: Da. Vsak navpični del je mehansko in električno zasnovan za stransko povezavo. Dodatno omarico lahko privijete na oba konca in povežete zbiralke s pomočjo priloženih razširitvenih kompletov.
