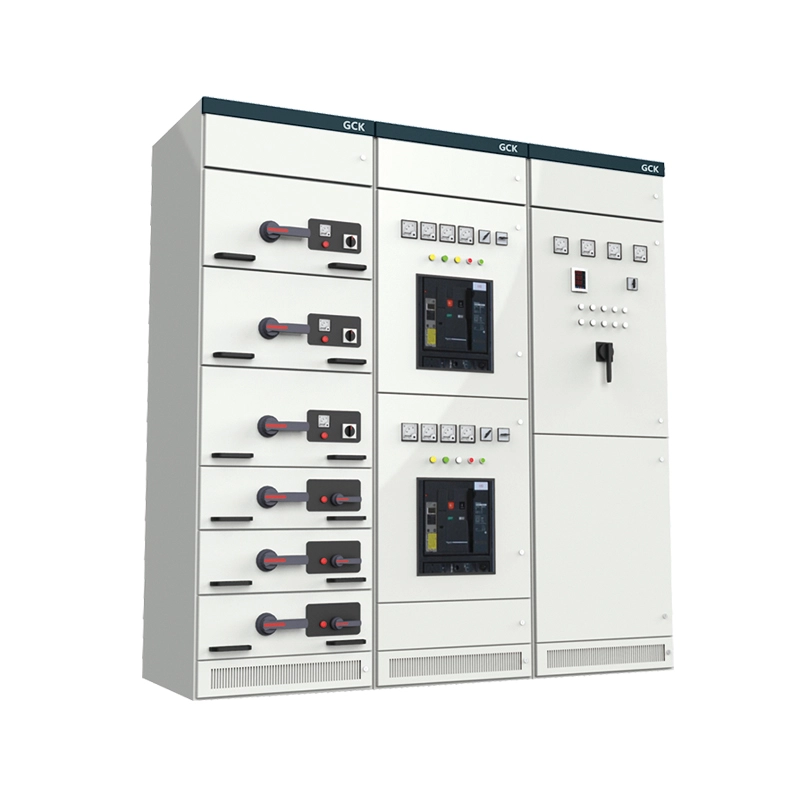

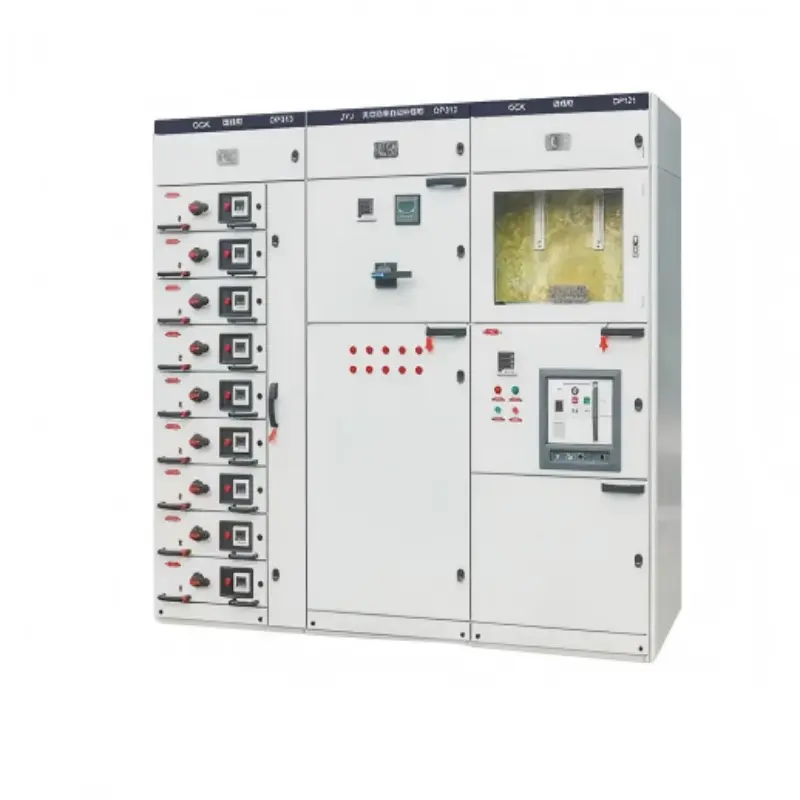

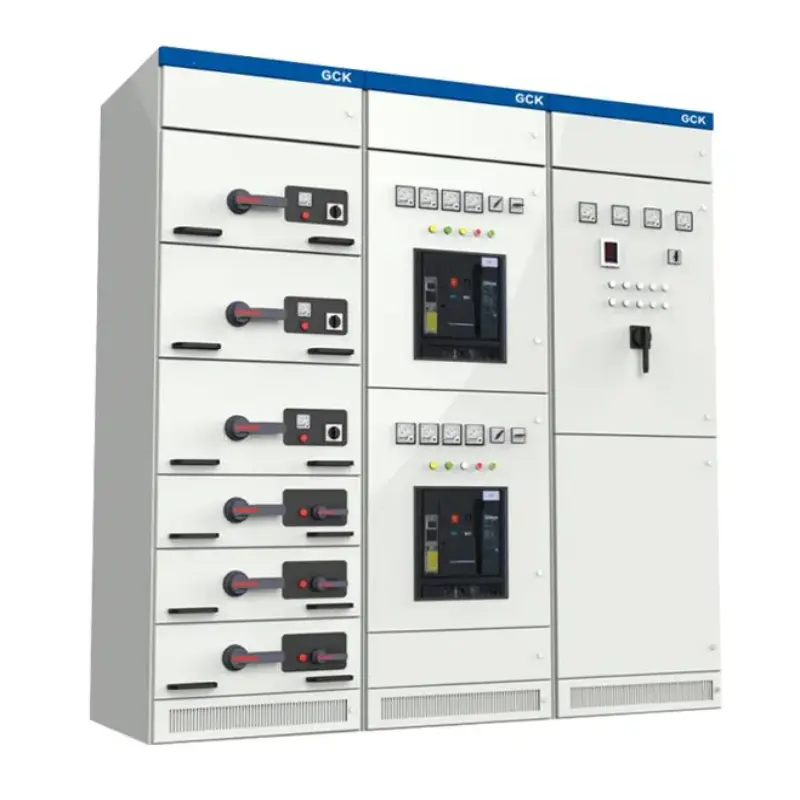

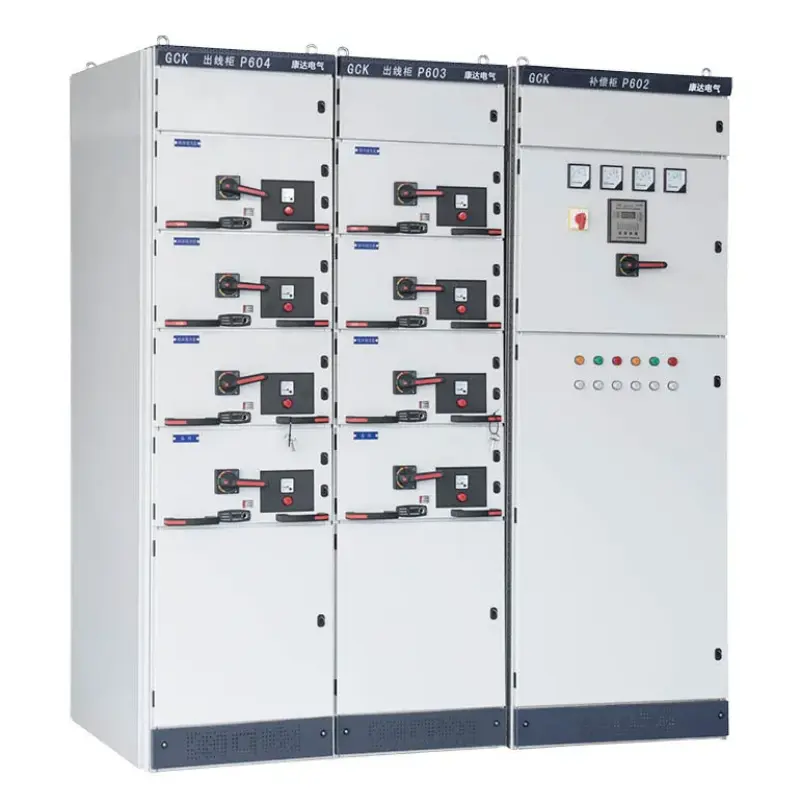

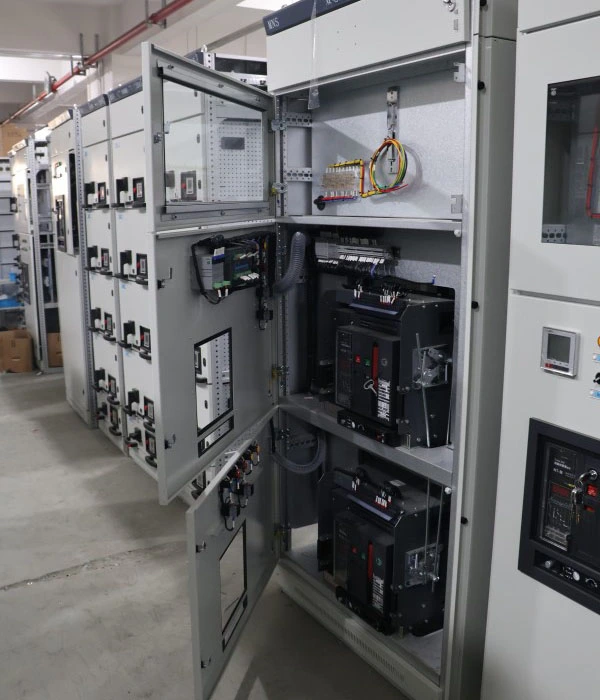

Ekonomična stikalna omarica GCK C-profila

Ekonomična stikalna omarica GCK C-profila je anizkonapetostne (do 690V) zaprte stikalne napravez uporabo privijačenega jeklenega okvirja C-profila. C-profili so hladno valjani, predhodno preluknjani pocinkani jekleni kanali z modularno mrežo lukenj 25 mm, kar omogoča montažo brez varjenja ali posebnega orodja.

Kaj počne ta izdelek?

● Distribucija električne energije – varno dovaja električno energijo iz glavnega vhodnega vira do napajalnikov, motorjev, svetlobnih plošč in drugih bremen.

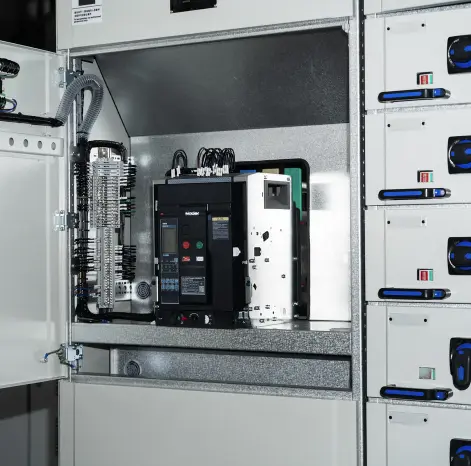

● Funkcionalnost predala – Vsebuje izvlečne predale (odklopnike, kontaktorje, mehke zaganjalnike), ki jih je mogoče zamenjati, medtem ko glavna zbiralka ostane pod napetostjo, kar zmanjša čas izpada.

● Ponovna konfiguracija na mestu – Enostavno dodajte ali premaknite dele tako, da odvijete končne plošče, privijete nove omarice in podaljšate zbiralke s preprostimi kompleti.

● Zaščita in izolacija – Zagotavlja mehanske zapore, zaklope in nastavljivo obliko ločevanja (obrazec 2b, 3b ali 4b).

Možnosti prilagajanja

V bistvu ta omara ponuja sodoben izvlečni prostorstikalne napravefunkcionalnost — varno vzdrževanje, visoka gostota in modularnost — po začetni ceni. Idealen je za majhne do srednje velike industrijske obrate, poslovne zgradbe, infrastrukturne projekte in proračunsko ozaveščene nadgradnje, kjer kakovost ni ogrožena.

Parametri izdelka (specifikacija)

Spodaj so ključne tehnične specifikacije za ekonomično stikalno omarico GCK C-profila. Vrednosti temeljijo na standardnih konfiguracijah in jih je mogoče prilagoditi za posebne zahteve projekta.

Funkcije izdelka in aplikacije (oblika vprašanj in odgovorov)

Ekonomična stikalna omarica GCK C-profila izstopa zaradi svoje edinstvene kombinacije ekonomičnosti, prilagodljivosti in dokazane učinkovitosti. Spodaj odgovarjamo na najpogostejša vprašanja strank o njegovih lastnostih in primernih aplikacijah.

V1: Zakaj je zasnova C-profila bolj ekonomična kot varjena stikalna oprema?

O: Trije razlogi: (1) Okvir z vijaki odpravlja drage varilne napeljave. (2) Predhodno naluknjana 25 mm mreža odstrani vrtanje po meri. (3) Poškodovane profile je mogoče zamenjati posamično, ne celotnega okvirja. Ko kupite ekonomično stikalno omarico s sklopom C-profila GCK, plačate vrednost, ne pretiranega inženiringa.

V2: Ali je privita struktura dovolj močna za industrijska okolja?

O: Da. S pravilnim navorom (M8:18Nm, M10:35Nm) ustreza standardu IEC 61439-2 in prenese sile kratkega stika 50kA brez trajne deformacije. Za ekstremne vibracije (npr. stiskalnice za žigosanje ali ladje) priporočamo naše varjeneserija MNS. Za 95 % industrijskih/komercialnih lokacij je C-profil GCK več kot primeren.

V3: Kako se pocinkana končna obdelava primerja s praškastim lakiranjem?

O: Vroče cinkanje po prebijanju pokriva vse površine – vključno z odrezanimi robovi in ​​luknjami – z enakomerno plastjo cinka debeline ≥65 μm. Ne bo se odkrušil ali korodiral, ko bo za njim pronicala vlaga, s čimer bo v vlažnih okoljih boljši od prašnega premaza (npr. priprava vode, tekstilni obrati). Če je potrebna barva, lahko na pocinkano plast nanesemo prašno lakiranje.

V4: Kateri so najpogostejši scenariji uporabe?

O: Glede na tisoče globalnih instalacij je ekonomična stikalna omarica s sklopom C-profila GCK najpogosteje nameščena v:

Mali in srednje veliki industrijski obrati: predelava hrane, oblikovanje plastike, proizvodnja kovin in tekstilni obrati

Poslovne zgradbe: trgovski centri, hoteli in poslovne zgradbe

Čiščenje vode in odpadne vode: črpalne postaje, sistemi za namakanje in razsoljevanje

Projekti nadgradnje: zamenjava starih fiksnih stikalnih plošč s sodobnimi izvlečnimi stikalnimi napravami

Začasne elektroenergetske instalacije: gradbišča, rudarski kampi in prireditveni elektroenergetski sistemi

Podrobnosti o proizvodnji in konkurenčne prednosti

Podrobnosti o proizvodnji – Kako izdelamo sklop C-profila GCK Varčna stikalna omarica

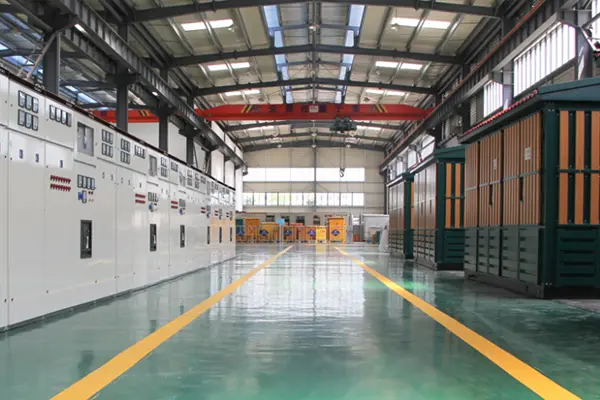

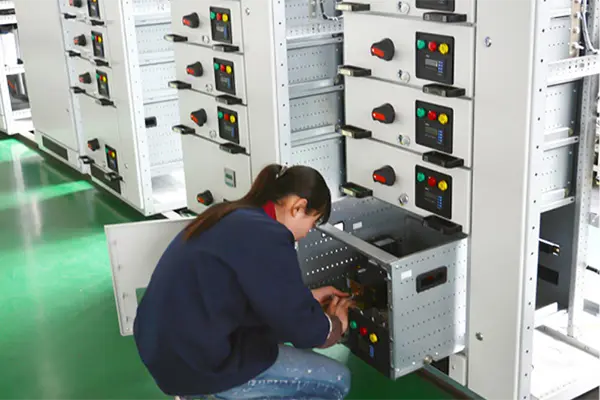

Pri Lugao Power Co., Ltd. izdelujemo vse varčne stikalne omare GCK C-profila s konsistentnostjo, vzdržljivostjo in enostavno montažo.

1. Izdelava C-profila:Japonski standard Q235B 2,0 mm jeklena tuljava → CNC luknjalo 25 mm mreža → hladno oblikovana C-oblika (±0,3 mm natančnost) → razrezano na dolžino → vroče pocinkano (≥65 μm, ASTM A123).

2. Zibelka predala:2,5 mm pocinkano jeklo z vdolbinami za pozicioniranje in najlonskimi valji. Sprejema predale od 8E/2 do 24E prek adapterske plošče. Mehanska zapora s tremi položaji (priključena/preizkušena/izolirana) z zaponko ključavnice.

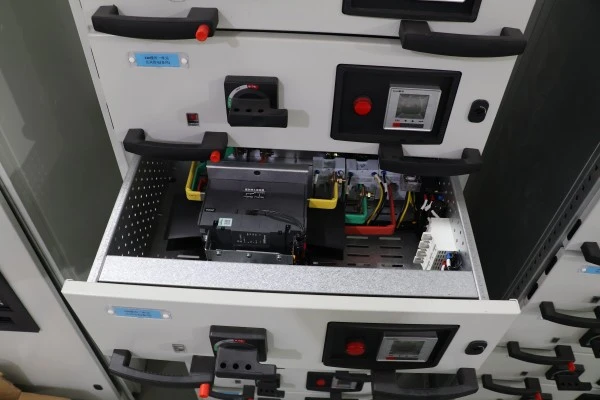

3. Predalna enota:1,5 mm jeklena sprednja plošča, prašno lakiranje RAL 7035, lasersko vgravirana nalepka. Ročaj z indikatorjem O/I. Primarni kontakti: posrebreni baker (≥10 μm), vzmetna oblika tulipana. Sekundarno ožičenje: 2,5 mm² PVC bakrena žica z oštevilčenimi obročki. Tovarniško preizkušen glede kontinuitete, izolacije in mehanskega delovanja.

4. Sistem zbiralk:ETP baker (98 % IACS), posrebreni spoji z navorom 35–40 Nm. Zbirke podprte na vsakih 500 mm (tesneje kot pri običajnih 800 mm). Navpične zbiralke se povezujejo preko privitih bakrenih povezav.

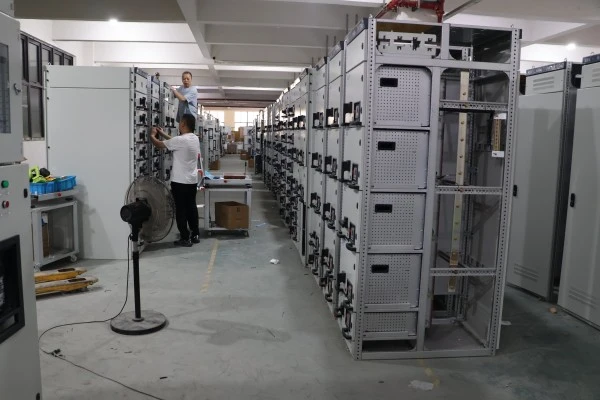

5. Sestavljanje in testiranje:Sklop z nadzorom navora. Vsaka enota je testirana: dielektričnost (2,5 kV/1 min), kontinuiteta, mehanska zapora in dvig temperature pri 1,1-kratnem nazivnem toku. Priloženo tovarniško poročilo o preskusu.

Poprodajne storitve – enoletna garancija

Garancijska doba:12 mesecev od datuma zagona, vendar ne dlje kot 18 mesecev od datuma odpreme.

Kaj je zajeto: Vse proizvodne napake, vključno z:

● Deformacija C-profila pod nazivno mehansko obremenitvijo

● Motnja zaklepanja predala (nezmožnost preprečitve napačnega vstavljanja ali izvleka)

● Obraba primarnega kontakta presega 0,5 mm v garancijskem obdobju

● Napake sekundarnega ožičenja ali ohlapni zaključki, ki jih povzroči tovarniška montaža

● Luščenje pocinkane prevleke (če ni zunanje odrgnine)

Kaj ni zajeto: Poškodbe, ki so posledica nepravilne namestitve, nepooblaščene modifikacije, delovanja, ki presega oznake na imenski tablici, fizičnega vpliva, korozije zaradi izpostavljenosti kemikalijam, ki niso navedene ob naročilu, ali višje sile (strela, poplava, požar itd.).

Zavezanost odziva:

● Tehnična podpora na daljavo:v 8 delovnih urah prek e-pošte, WhatsApp ali video klica.

● Pošiljka rezervnih delov:v roku 48 ur za garancijske zahtevke (standardni kurir).

Dokumentacija, priložena vsaki pošiljki:

1. Tovarniško poročilo o preskusu (dielektričnost, kontinuiteta, dvig temperature)

2. Montažna risba in enočrtna shema

3. Razpored predalov, ki navaja oceno in funkcijo vsakega predala

4. List s specifikacijami navora za ponovno montažo na mestu (naročila KD)

5. Priročnik za uporabo in vzdrževanje
