Nizkonapetostna inteligentna predalna stikalna naprava MCS

Lugao Power Co., Ltd. strongly recommends you to purchase the MCS Low Voltage Intelligent Drawer Cabinet Switchgear, a next-generation low-voltage draw-out switchgear integrating embedded intelligence with mechanical reliability. Core advantages include real-time drawer position monitoring, predictive temperature warning, remote control capability, and maintenance-free secondary contacts. Ta pametna platforma zmanjšuje nenačrtovane izpade in omogoča upravljanje porabe energije na podlagi podatkov.

Pošlji povpraševanje

Opis izdelka

Nizkonapetostna inteligentna predalna stikalna naprava MCS je anizkonapetostne (do 690V AC) zaprte stikalne napravesklop, zasnovan za inteligentno distribucijo moči in krmiljenje motorja. Vsaka funkcionalna enota – vključno z odklopniki napajalnika, zaganjalniki motorjev, preklopnimi moduli kondenzatorjev in instrumentacijskimi enotami – je nameščena v popolnoma izvlečnem jeklenem predalu, ki se priključi na fiksno ohišje s samonaravnajočimi primarnimi in sekundarnimi kontakti.

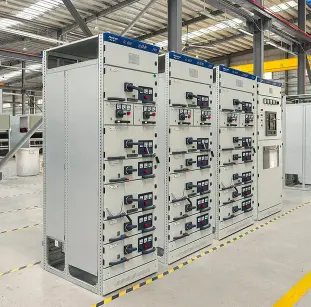

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

Kaj počne?

● Varno razdeli moč v več spodnjih tokokrogov

● Krmiljenje motorjev (zagon, zaustavitev, vzvratna vožnja, regulacija hitrosti prek mehkih zagonov ali VFD-jev)

● Ščiti opremo s koordinacijo kratkega stika, preobremenitve in ozemljitvene napake

● Lokalno spremlja podatke o energiji preko vgrajenega LCD na vsakem predalu ali na daljavo prek RS485/Modbus/Ethernet IP

● Zagotavlja napovedna opozorila o vzdrževanju, ko je zaznana obraba kontaktov, dvig temperature ali nenormalen položaj predala

V bistvu ta omara spremeni tradicionalno nizkonapetostno stikalno ploščo v inteligentno, prenosljivo in vzdržljivo sredstvo.

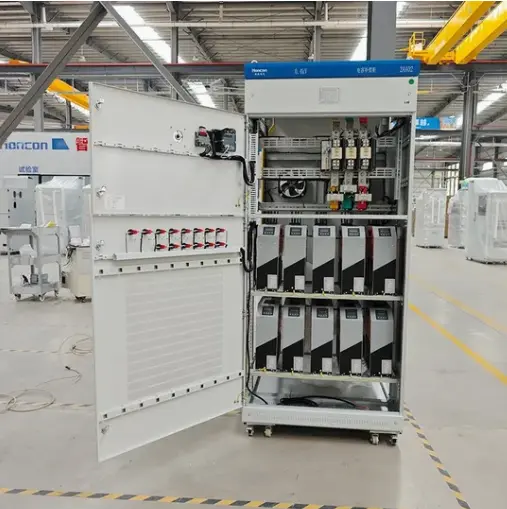

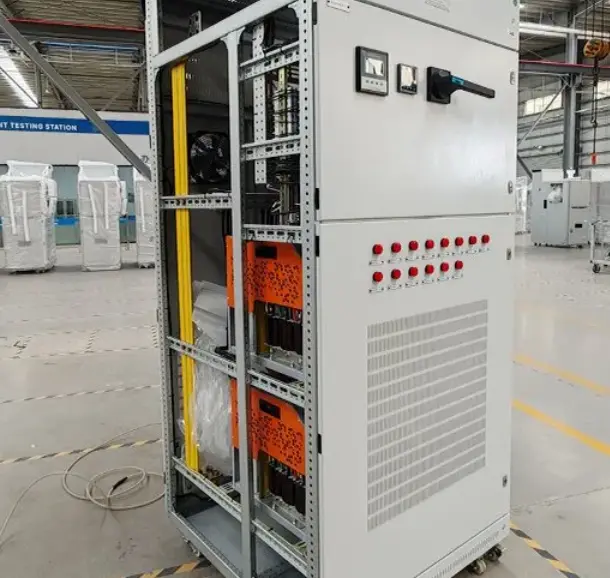

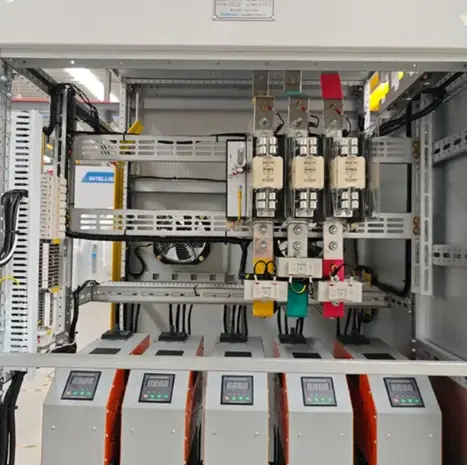

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

Parametri izdelka

Parameter	Specifikacija
Nazivna izolacijska napetost (Ui)	1000 V
Nazivna delovna napetost (Ue)	400V / 690V AC
Nazivni tok (zbiralka)	Do 6300A, odvisno od konfiguracije omare in projektnih zahtev
Nazivni tok (predal)	Do 800 A na predal (večji s fiksnim delom)
Nazivna odpornost na kratek stik (Icw)	Do 100 kA za 1 sekundo, odvisno od potrjene projektne in preskusne dokumentacije
Nazivna najvišja vzdržljivost (Ipk)	220kA
Velikosti predalov	8E/2, 8E, 16E, 24E (po IEC 61439-2)
Prikaz položaja predala	Povezano/preizkušeno/izolirano/umaknjeno (z elektronskim rezervnim senzorjem)
Komunikacijski protokol	Modbus RTU, Modbus TCP, Profibus DP, EtherNet/IP (izbirno)
Spremljanje parametrov na predal	Tok, napetost, moč, energija, temperatura (3 točke), stopnja obrabe kontaktov
Zaščitni razred (ohišje)	IP40 (standard), IP54 (izbirno)
Delovna temperatura	-5°C do +45°C (zmanjšanje nad 40°C)
Vlažnost	≤85 % brez kondenzacije
Standardi	IEC 61439-1, IEC 61439-2, GB/T 7251.8

Lastnosti in aplikacije izdelka

Ključne značilnosti nizkonapetostne inteligentne predalne stikalne naprave MCS

Funkcija	Opis
Digitalni odčitek položaja predala	Vsak predal poroča o svojem natančnem položaju (povezano/preizkušeno/izolirano) centralni HMI. Nič več ugibanja.
Inteligentno spremljanje temperature	Trije senzorji PT100 na predal merijo primarni kontakt, ohišje in temperaturo okolja. Opozorila pri 85°C.
Trajni pomnilniški čip na vsakem predalu	Shranjuje ID predala, oceno, zgodovino vzdrževanja in delovne ure. Samoprepoznavni predali plug-and-play.
Možnost motoriziranega predala	Za visokotokovne predale (≥400A), daljinsko vstavljanje/izvlečenje preko 24V DC motorja. Operater ostane zunaj območja bliska obloka.
Protikondenzacijski grelec s senzorjem vlage	Samodejni grelci se vklopijo, ko je relativna vlažnost v ohišju >70 %. Preprečuje uhajanje tokov.
Integrirano merjenje energije (razred 1.0)	Vsak predal vključuje čip za merjenje energije; zunanji števci niso potrebni.

Tipične aplikacije

● Podatkovni centri – spremljanje podajalnika v realnem času in daljinsko delovanje odklopnika

● Bolnišnice – hitra zamenjava predala brez vpliva na kritične obremenitve

● Čistilne naprave – visoka toleranca vlage s protikondenzacijskimi grelci

● Avtomobilska proizvodnja – zagon motorja s prediktivno indikacijo obrabe

● Komercialne stolpnice – podmerjanje energije po nadstropju najemnika po predalu

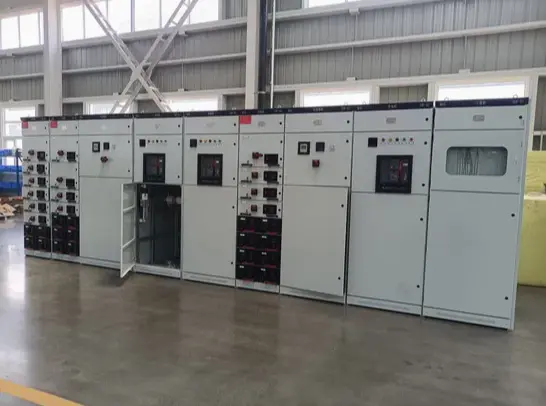

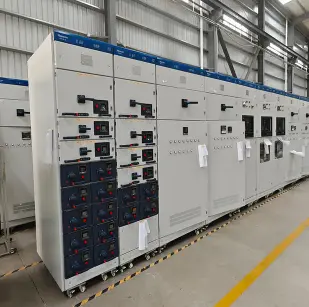

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

Podrobnosti proizvodnje

Vsaka nizkonapetostna inteligentna predalna stikalna naprava MCS podjetja Lugao Power Co., Ltd. je izdelana z natančnostjo in pozornostjo do podrobnosti:

● Izdelava ohišij: 1,5 mm do 2,0 mm pocinkano jeklo, popolnoma varjen okvir. Prašno lakiranje RAL 7035 minimalne debeline 70μm. Preskus s slanim pršenjem ≥400 ur po ISO 9227.

● Sistem zbiralk: ETP baker z visoko prevodnostjo (99,9 % čistost). Vsi spoji posrebreni (najmanj 8μm). Zbirke, popolnoma izolirane s toplokrčnimi rokavi za 1000 V.

● Ohišje predala: izdelano iz 2,5 mm hladno valjanega jekla s pasivacijo, odporno proti koroziji. Samomazalne vodilne tirnice iz polimera zagotavljajo nemoteno gibanje za >5000 ciklov.

● Primarni kontakti: konice iz zlitine bakra in volframa na vzmetni roki. Posrebrene kontaktne površine. Ocenjeno za 3.000 električnih operacij brez ponovne prevleke.

● Sekundarni kontakti: 24-polni posrebreni vtični konektor z pozlačenimi zatiči. Kontaktni upor <1mΩ. Ocenjeno za 10.000 ciklov vstavljanja/izvlekanja.

● Pametna elektronika: komponente industrijskega razreda, ocenjene na -25 °C do +85 °C. Vsak krmilnik predalov je podvržen 72-urnemu vžigu in kalibraciji, ki je sledljiva nacionalnim standardom.

● Tovarniško testiranje: vsaka enota je podvržena preskusu dielektričnosti (2,5 kV/min), preskusu dviga temperature (pri 1,1-kratnem nazivnem toku) in preizkusu funkcionalne komunikacije. Poročila o testiranju arhivirana za 15 let.

Certificiranje in zagotavljanje kakovosti – zakaj izbrati Lugao?

Certificiranje	Podrobnosti
IEC 61439-2	Zasnova, skladna s standardom IEC 61439-1/2. V skladu z zahtevami projekta je mogoče zagotoviti dokumente o tipskem preskusu ali poročila o inšpekcijskih pregledih tretjih oseb.
ISO 9001:2015	Sistem vodenja kakovosti
ISO 14001:2015	Upravljanje z okoljem
Oznaka CE	Skladnost z LVD in EMC
RoHS	Vsi elektronski moduli so brez svinca in skladni z RoHS

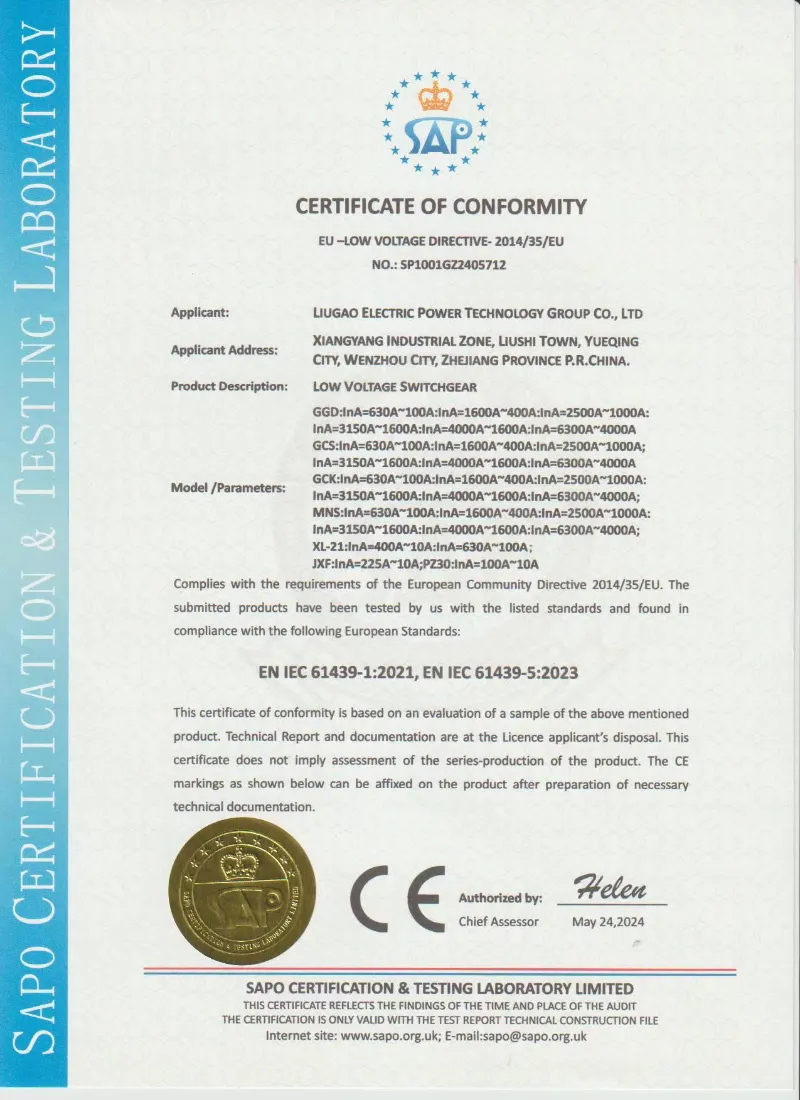

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

Zakaj izbrati Lugao Power?

Zmogljivost	Rešitev Lugao
Predalna inteligenca	Na voljo je spremljanje položaja predala, temperature, energije in stanja delovanja
Komunikacija	Modbus RTU/TCP in drugi protokoli so na voljo glede na zahteve projekta
Motoriziran predal	Izbirna motorizirana zasnova predala za predalne enote z visokim tokom
Dostava	Čas dostave je odvisen od konfiguracije, količine in znamke komponent
Garancija	Standardna garancija z izbirno razširjeno podporo na podlagi pogodbe o projektu

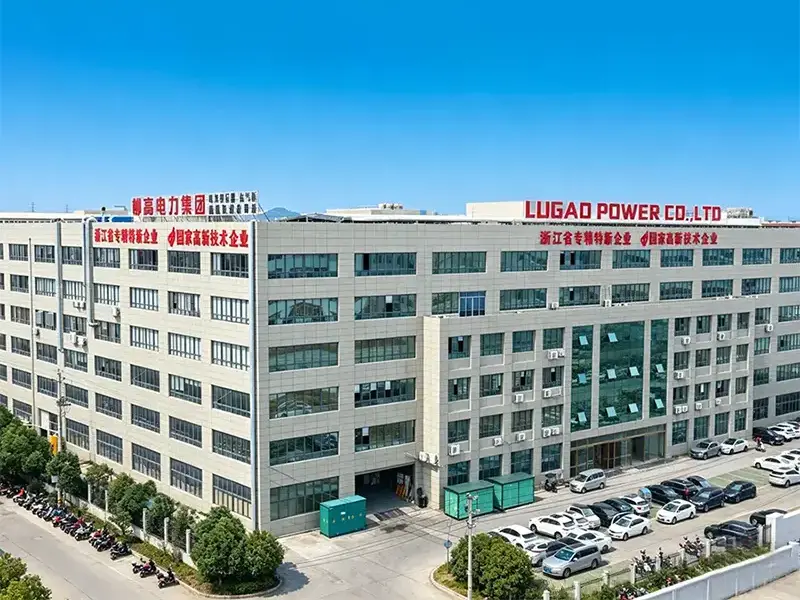

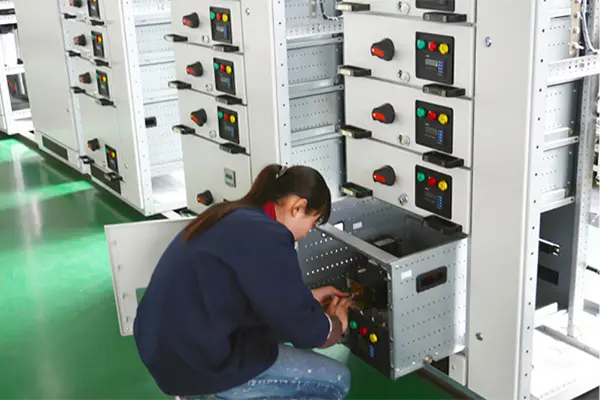

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

Možnosti prilagajanja

Električna konfiguracija	Vhodna enota, dovodna enota, krmilna enota motorja, kondenzatorska kompenzacijska enota
Velikost predala	8E/2, 8E, 16E, 24E glede na zahteve glede obremenitve
Komunikacija	Modbus RTU, Modbus TCP, Profibus DP, Ethernet/IP izbirno
Funkcija spremljanja	Tok, napetost, energija, temperatura, položaj predala in status alarma
Znamka komponente	ABB, Schneider, Siemens, CHINT ali projektno določene blagovne znamke
Sistem zbiralk	Bakrena ali aluminijasta zbiralka, prilagojen nazivni tok in raven kratkega stika
Zaščita IP	IP40 standard, IP54 izbirno
Dokumentacija	Enočrtni diagram, risba postavitve, diagram ožičenja, razpored predalov in poročilo o preskusu

Pogosto zastavljena vprašanja

V1: Ali vgrajeni pomnilnik predala preživi izpad električne energije?

O: Da. Nehlapni čip FRAM hrani podatke vsaj 10 let brez zunanjega napajanja. Ure delovanja, dnevniki dogodkov in podatki o obrabi kontaktov se ohranijo.

V2: Ali je komunikacijski protokol odprt ali lastniški?

A: Odpri. Uporabljamo standardne registre Modbus RTU/TCP (dokumentirani v našem priročniku). Lahko se povežete s katerim koli SCADA, PLC ali BMS drugega proizvajalca brez dodatnih licenc za prehod.

V3: Kaj se zgodi, če senzor temperature predala odpove?

O: Krmilnik bo sporočil "Napaka senzorja" na LCD-prikazovalniku predala in prek komunikacije. Mehansko delovanje ostane nespremenjeno. Nadomestni senzorski komplet je mogoče namestiti v manj kot 5 minutah brez odstranitve predala.

V4: Ali lahko naročim rezervne predale brez odklopnika primarnega tokokroga?

O: Da. Temu pravimo »prazna pametna lupina predala« – vključuje ohišje, sekundarne kontakte, pomnilniški čip in nadzorno elektroniko, vendar brez glavnega odklopnika. Pozneje lahko namestite svoj želeni odklopnik.

V5: Ali je enoletno garancijo mogoče obnoviti?

O: Da. Ponujamo načrt podaljšanja garancije za 2. in 3. leto.
