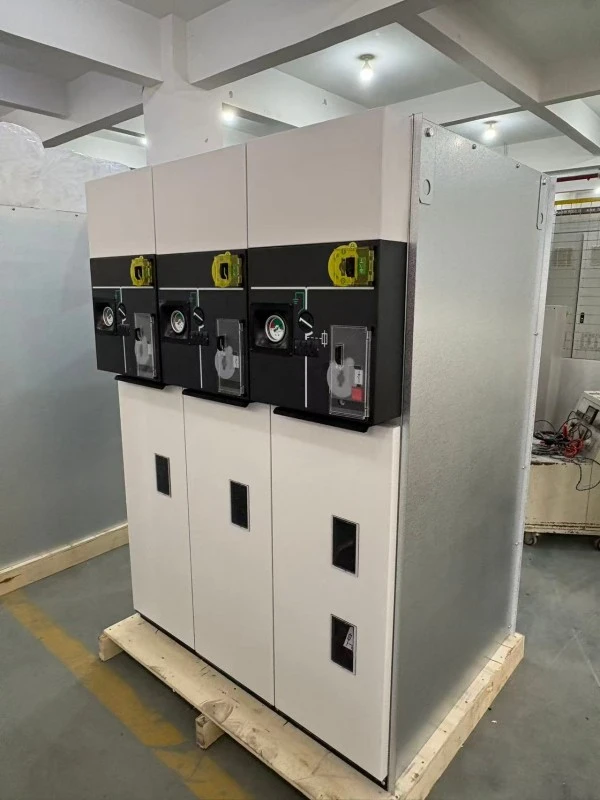

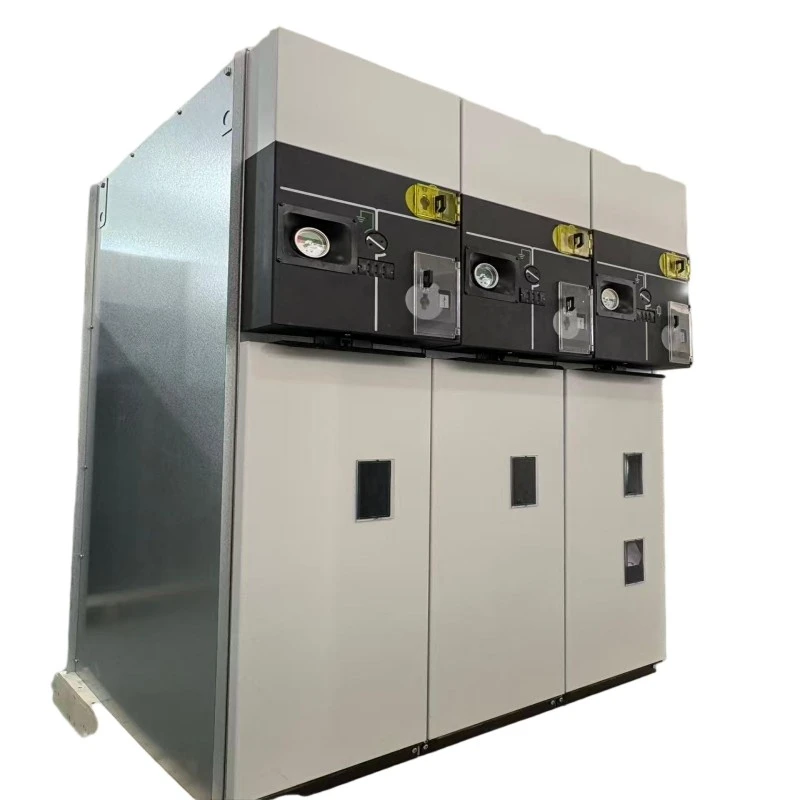

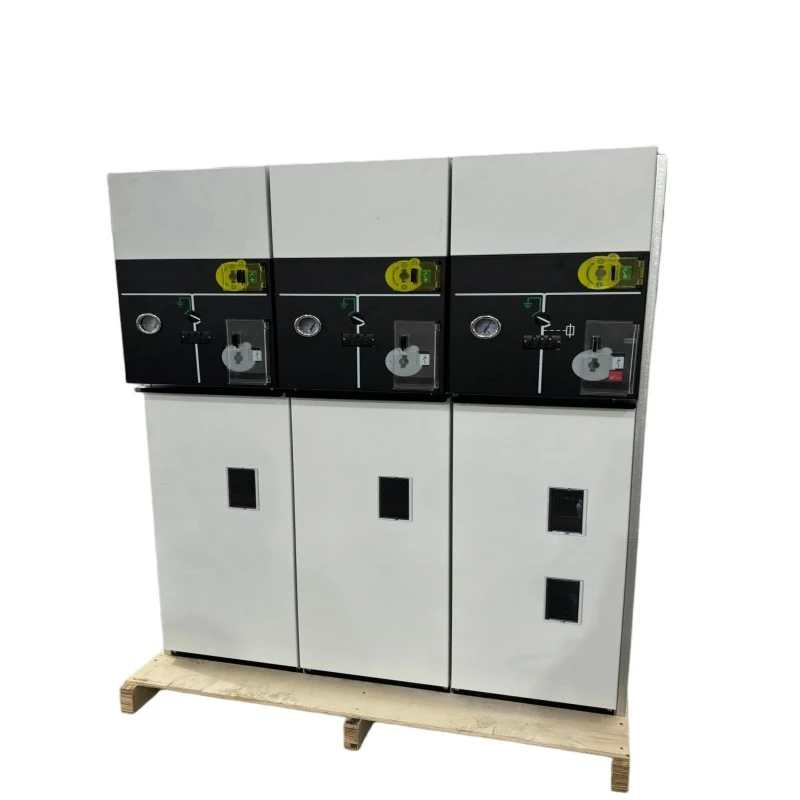

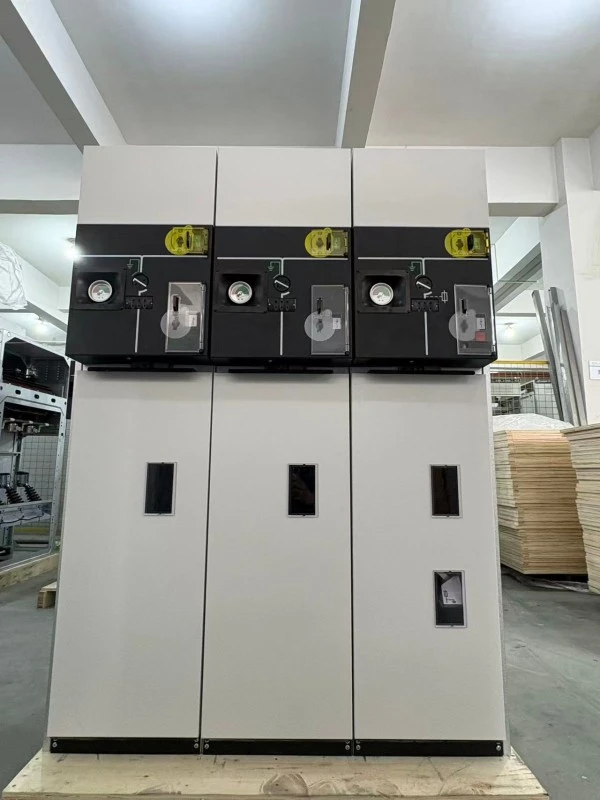

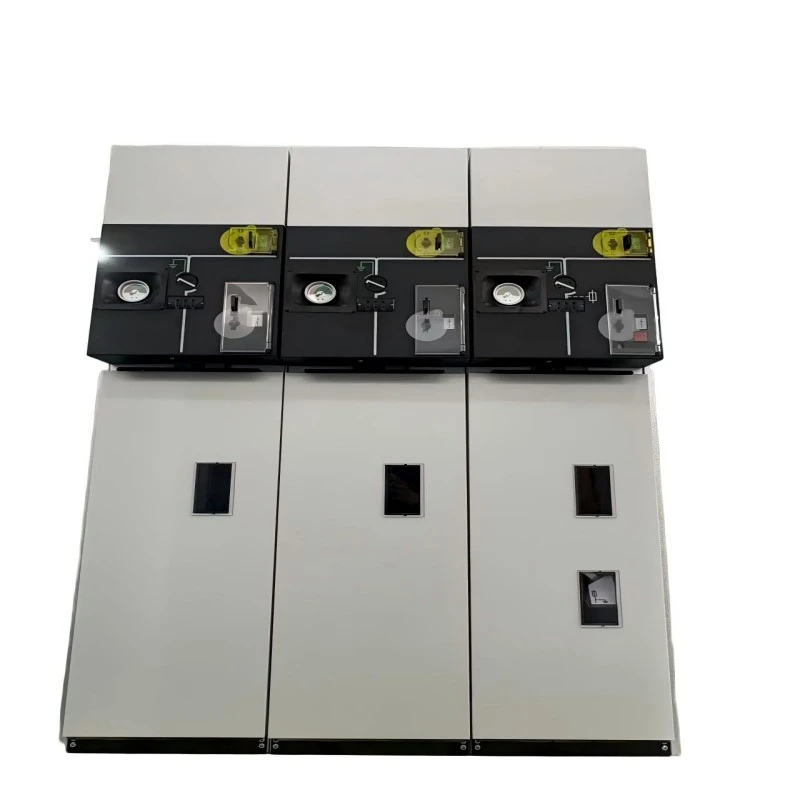

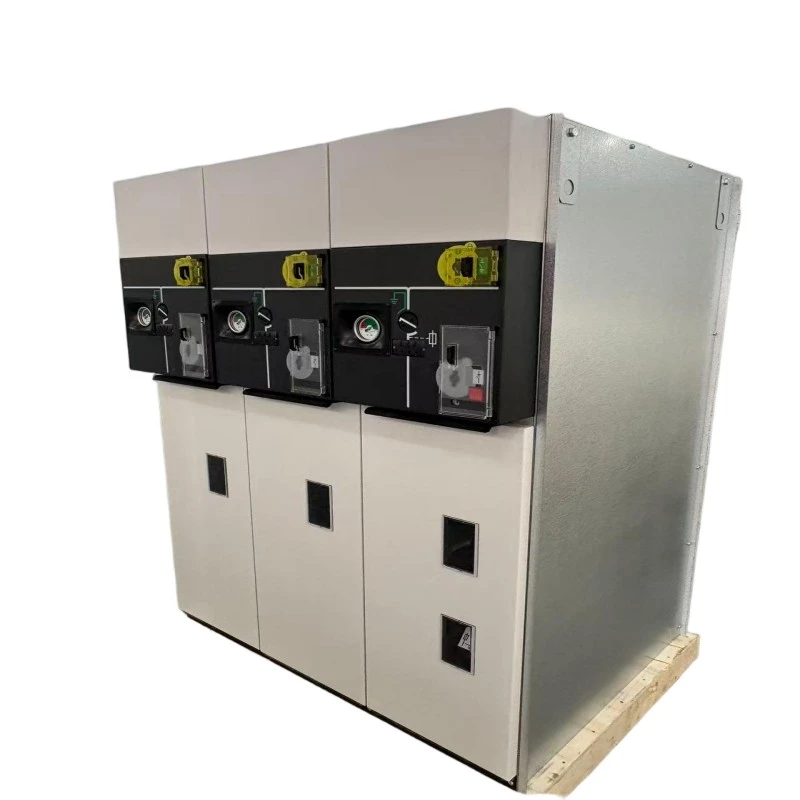

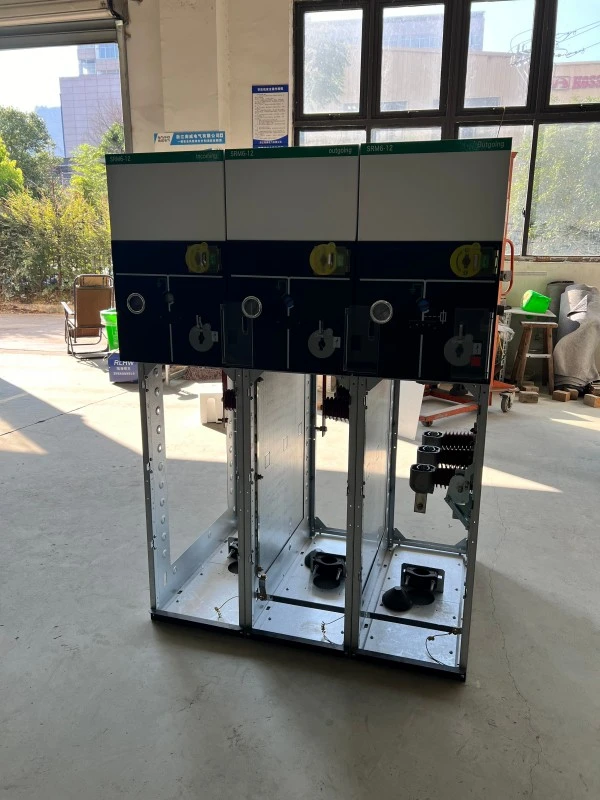

HXGN glavna enota z zračno izoliranim zaprtim obročem

"H" - škatlasto ohišje,

"X" — obročno omrežje,

"G" - zračno izoliran,

"N" - v zaprtih prostorih

HXGN zračno izolirana zaprta obročna glavna enota s kovinsko zaprto stikalno napravo, zasnovana za 6kV–24kV glavne obročne in radialne distribucijske sisteme. Za razliko odSF6-izolacijaRMU, ta enota uporablja zrak kot glavni dielektrični medij, pri čemer so vsi deli pod napetostjo zaprti v zatesnjenem kovinskem ohišju, zaščitenem pred prahom.

Kaj počne?

1. Povezuje in izolira napajalne zanke v sekundarni distribuciji

2. Ščiti distribucijske transformatorje prek zaščitnih stikal in kombinacij varovalk

3. Omogoča vidne izolacijske reže za varno vzdrževanje

4. Služi kot ekonomična alternativa plinsko izoliranim stikalnim napravam

Glavna enota HXGN z zračno izoliranim zaprtim obročem se pogosto uporablja v aplikacijah, kjerplin SF6je omejena, kjer je potreben pogost viden odklop ali kjer proračunske omejitve dajejo prednost preverjeni, preprosti tehnologiji brez ogrožanja varnosti.

Opis izdelka

Naša glavna enota z zračno izoliranim obročem HXGN je glavna enota z zračno izoliranim obročem naslednje generacije, zasnovana za notranjo namestitev v razdelilnih postajah, industrijskih obratih, poslovnih stavbah in podeželskih distribucijskih omrežjih. Nazivna napetost se giblje od 6 kV do 24 kV, z nazivnim tokom 630 A za glavne zbiralke in 125 A za transformatorska vezja, zaščitena z varovalkami.

Glavne tehnične značilnosti:

1. Zračna izolacija z optimiziranim faznim razmikom in izoliranimi pregradami

2. Zaprta oblika ohišja (IP3X ali IP4X), ki preprečuje vdor prahu in glodalcev

3. Tripozicijsko bremensko stikalo (zaprto/odprto/ozemljeno) z vidnim prelomom

4. Vgrajena zaščita z varovalko za omejevanje toka za transformatorje (do 125 A)

5. Izbirni modul vakuumskega odklopnika za zaščito napajalnika

6. Mehanske zapore, ki preprečujejo nepravilne operacije

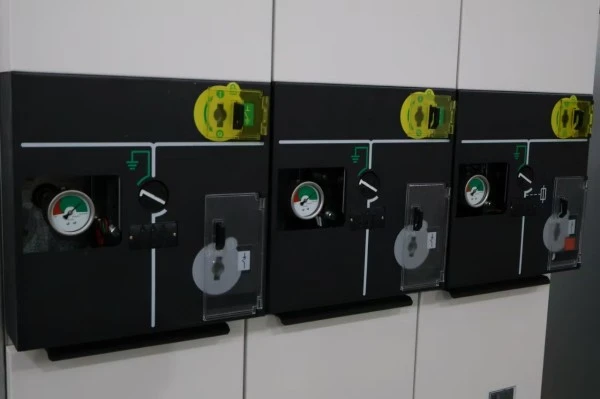

7. Mimično vodilo na sprednji plošči z jasnim prikazom položaja

Glavna enota HXGN z zračno izoliranim tesnjenim obročem ponuja pregledno zasnovo, ki jo je enostavno pregledati --- operaterji lahko vizualno potrdijo odprt položaj stikala za obremenitev, kar je zelo cenjena funkcija med vzdrževanjem in postopki zaklepanja/označevanja. Za namestitev ali razgradnjo ni potrebna posebna oprema za ravnanje s plinom.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

Ključne značilnosti

● Brez SF6 in okolju prijazen --- Kot izolacijski medij uporablja samo zrak, brez emisij toplogrednih plinov.

● Vidna prekinitev --- Stikalo za prekinitev bremena zagotavlja jasno vidno izolacijsko režo, kar poenostavlja varnostne postopke.

● Zatesnjeno pred prahom in glodavci ---Ohišje ustreza IP3X ali IP4X, kar preprečuje pogoste vzroke okvar zračno izoliranih stikalnih naprav.

● Kompakten odtis --- Širina enote je običajno 500 --- 600 mm, primerna za prostorsko omejene notranje razdelilne postaje.

● Stroškovno učinkovito --- Nižja začetna naložba v primerjavi z SF6 ali RMU-ji s trdno izolacijo.

● Enostavno vzdrževanje --- Ni potrebno spremljanje tlaka plina ali ponovno polnjenje; le vizualni pregled in čiščenje kontaktov.

● Varnostna blokada---Mehanske blokade preprečujejo zapiranje ozemljitvenega stikala, medtem ko je bremensko stikalo zaprto.

Scenariji uporabe

● Podeželska in mestna električna omrežja

● Industrijski objekti --- tovarne, rudarska mesta, cementarne (z zaščito pred prahom)

● Poslovne zgradbe --- nakupovalna središča, poslovni kompleksi, hoteli

● Majhne do srednje razdelilne postaje --- razdelilna vozlišča 6kV-24kV

● Obnovljiva energija --- male hidroelektrarne, biomasa in porazdeljena sončna energija (notranja namestitev)

● Projekti nadgradnje --- Zamenjava zastarelih stikalnih naprav z zračno izolacijo s sodobnimi zaprtimi enotami

Vprašanja in odgovori

V1: Kako deluje glavna enota HXGN z zračno izoliranim zaprtim obročem v prašnih okoljih, kot so cementarne ali žitni silosi?

O: Odlično. Glavna enota HXGN z zračno izoliranim zaprtim obročem ima standardno popolnoma zaprto ohišje z oceno IP3X (izbirno IP4X), kar pomeni, da prašni delci, večji od 2,5 mm ali 1 mm, ne morejo vstopiti. To preprečuje sledenje in preboje, ki so običajno vidni v stikalnih napravah odprtega tipa z zračno izolacijo. Priporočamo različico IP4X za močno prašna območja, skupaj z občasnim zunanjim čiščenjem omare.

V2: Ali je zračna izolacija zanesljiva v obalnih regijah z visoko vlažnostjo?

O: Da, z ustrezno zasnovo. Naša glavna enota HXGN z zračno izoliranim zaprtim obročem uporablja hidrofobne izolirane pregrade in plazilno pot, podaljšano na 240 mm (za 12 kV) in 360 mm (za 24 kV). Poleg tega zaprto ohišje preprečuje kroženje vlažnega zraka, v predel za kabel pa je mogoče namestiti izbirne grelnike proti kondenzaciji. Uspešno smo namestili na stotine enot v južnih obalnih provincah z letno vlažnostjo nad 90 %.

V3: Kakšen je ta izdelek v primerjavi z RMU, izoliranim s SF6?

O: SF6 RMU so bolj kompaktni in popolnoma zaprti, vendar zahtevajo ravnanje s plinom in imajo višje vnaprejšnje stroške. Glavna enota HXGN z zračno izoliranim zaprtim obročem je večja, vendar ponuja:

● Nižja začetna nakupna cena (na splošno ponuja nižjo začetno naložbo kot primerljive rešitve, izolirane s SF6, odvisno od konfiguracije in projektnih zahtev.)

● Brez skrbi glede uhajanja plina

● Viden odklop za varnejše vzdrževanje

● Enostavnejša razgradnja in odlaganje

Za stranke, ki imajo prednost pri nizkih stroških življenjskega cikla in vplivu na okolje brez ekstremnih prostorskih omejitev, je HXGN idealna izbira.

V4: Katere varovalke so združljive z vašim HXGN RMU?

O: Naš prostor za varovalke sprejema standardne visokonapetostne tokovno omejevalne varovalke DIN 43625 ali BS 2692. Dobavimo lahko varovalke, ki ustrezajo vašim zahtevam glede zaščite transformatorja (običajno 6,3 A do 125 A). Delovanje udarnega zatiča varovalke je mehansko povezano s tripoložajnim stikalom za enofazno zaščito pred napako.

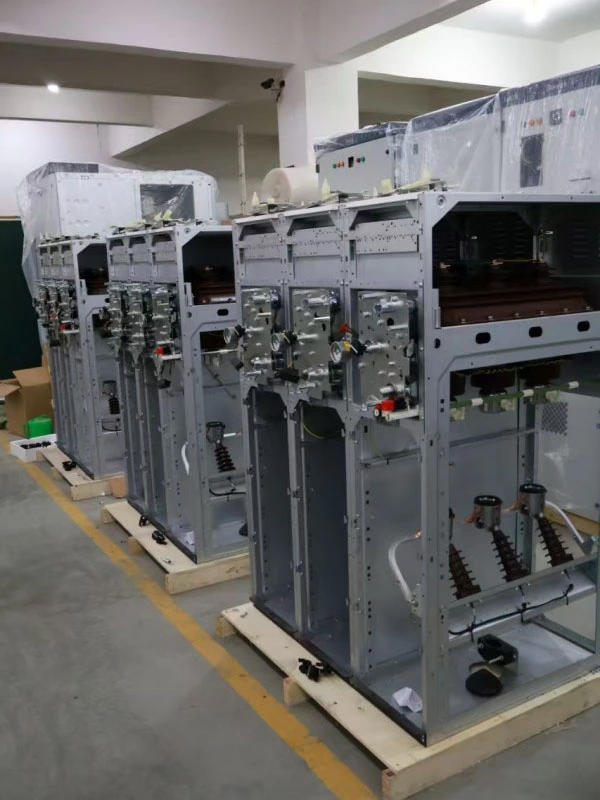

Podrobnosti proizvodnje

Ohišje in tesnjenje

Glavna enota HXGN z zračno izoliranim zaprtim obročem ima ohišje iz hladno valjanega jekla debeline 2,0 mm ali neobvezno iz nerjavečega jekla, zaključeno z elektrostatičnim praškastim premazom (najmanjša debelina 80 μm, svetlo siva RAL 7035). Prevleka prestane 500-urno testiranje slanega razpršila. Tesnjenje je doseženo s tesnili iz poliuretanske pene na vseh vratih in ploščah, kar zagotavlja zaščito IP3X. Oddelki za kable so ločeno zaprti od predela za glavno stikalo, da se prepreči širjenje obloka.

Zasnova stikala za izklop obremenitve

Stikalo za izklop obremenitve s tremi položaji je vrtljivega tipa s samočistilnimi posrebrenimi kontakti. Komora za gašenje obloka uporablja princip magnetnega izpihovanja v kombinaciji z izoliranimi žlebovi za oblok, kar omogoča prekinitev bremenskega toka do 630 A in ustvarjanje/prekinitev polnilnih tokov kabla (do 10 A). Stikalo ima dva vidna prekinitvena položaja (odprt in ozemljen) in en zaprt položaj — vse je jasno označeno na sprednji mimični plošči.

Enota za kombinacijo varovalk

Za zaščito transformatorja naša glavna enota HXGN z zračno izoliranim zaprtim obročem vključuje prostor za varovalke z mehanizmom za sprožitev, ki ga upravlja udarec. Ko deluje ena fazna varovalka, udarec mehansko sproži stikalo za izklop bremena, da odpre vse tri faze in prepreči enofazno delovanje. Prostor za varovalke je povezan z ozemljitvenim stikalom — prostor je mogoče odpreti le, ko je stikalo za obremenitev odprto in stikalo za ozemljitev zaprto.

Izolacijski sistem

Vse zbiralke in priključki so izolirani s toplokrčnimi cevmi (tipa z izboljšano lezenje) ali epoksidnim praškastim premazom. Fazne pregrade so izdelane iz DMC (dough moulding mass) ali SMC (sheet moulding mass) z odpornostjo proti obloku razreda 1 v skladu z IEC 60243. Najmanjša zračna razdalja je:

● 12 kV: 125 mm med fazami, 100 mm do zemlje

● 24 kV: 220 mm med fazami, 180 mm do zemlje

Zagotavljanje kakovosti in testiranja

Vsaka glavna enota HXGN z zračno izoliranim zaprtim obročem je pred dostavo podvržena rutinskim testom:

● Merjenje upora glavnega tokokroga (mikroohmmeter)

● Prenosna napetost močne frekvence (42kV/1min za 12kV, 65kV/1min za 24kV)

● Preskus vzdržljivosti inducirane napetosti

● Preskus mehanskega delovanja (200 ciklov za vsako stikalo)

● Preizkus izolacije pomožnega tokokroga (2 kV/1 min)

● Preverjanje zaščite ohišja (test s sondo IP3X ali IP4X)

● Merjenje delne razelektritve (<20 pC pri 1,5 × nazivni napetosti)
