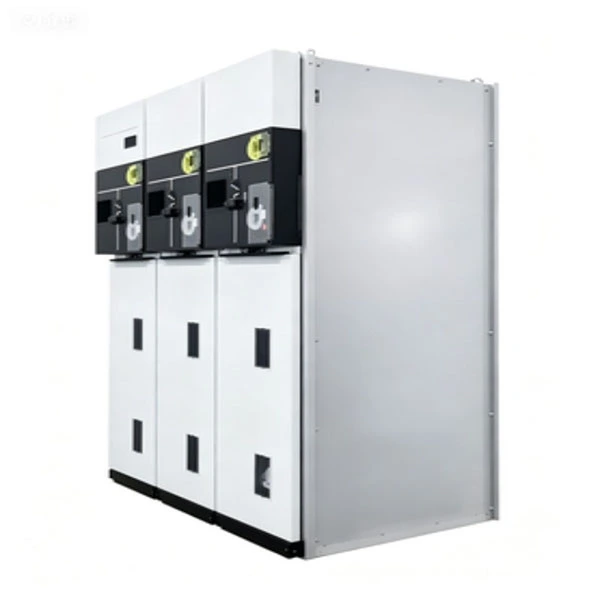

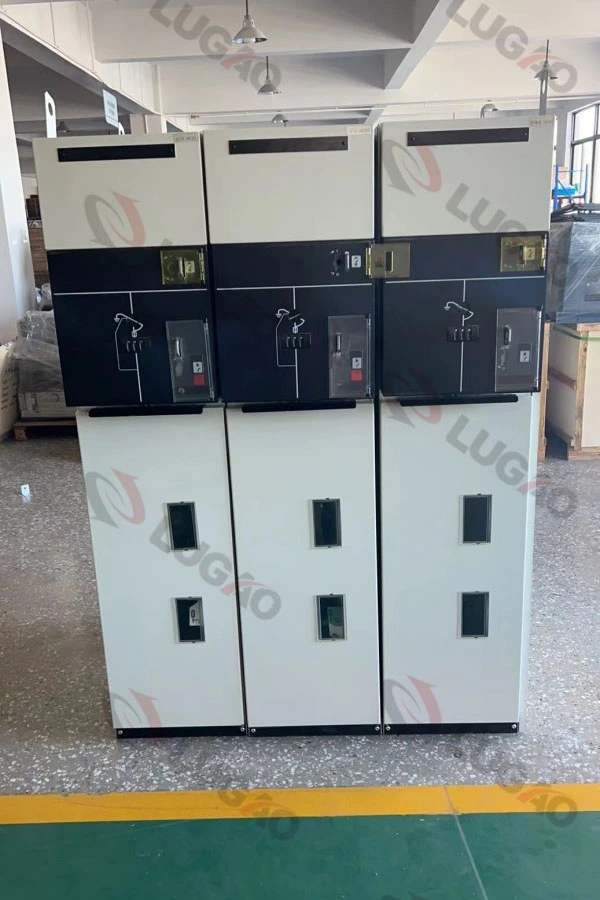

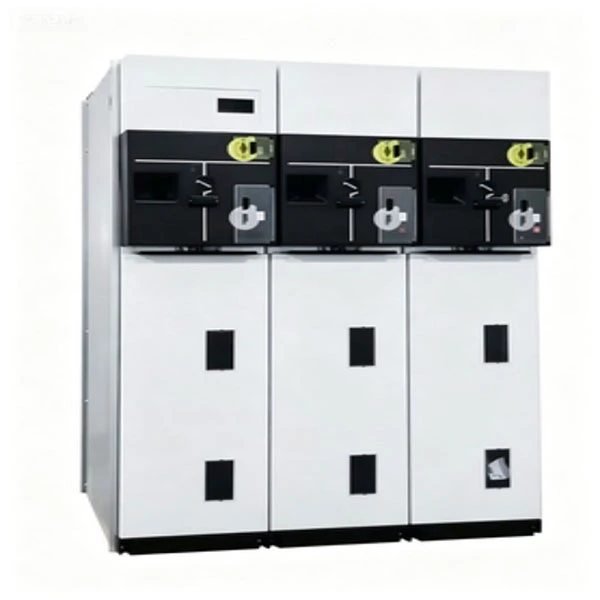

Kompakten zaprt popolnoma izoliran RMU

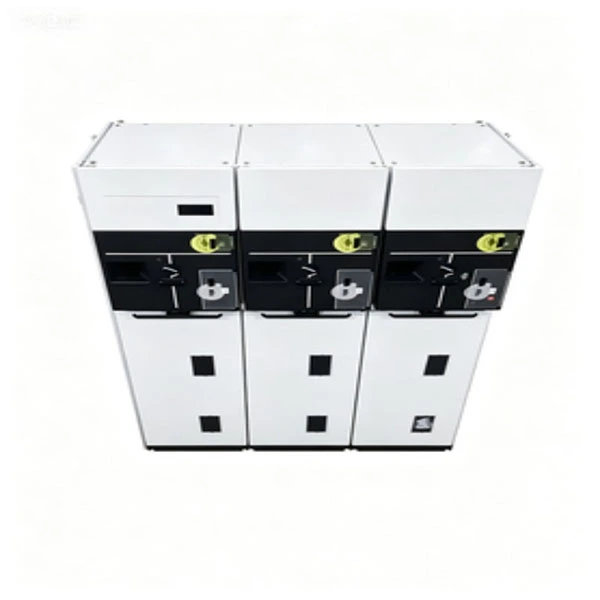

Kompaktni zaprti popolnoma izolirani RMU (Glavna enota Ring) je tovarniško sestavljena, tipsko preizkušena stikalna naprava v kovinskem ohišju. Integrira zaščitna stikala, vakuumske odklopnike, varovalke in ozemljitvena stikala v enem samem popolnoma zaprtem in popolnoma izoliranem rezervoarju iz nerjavečega jekla.

Kaj počne?

Povezuje in izolira napajalne zanke v sekundarnih distribucijskih omrežjih (6kV–24kV)

Zagotavlja izolacijo napak in preklapljanje zank za visoko zanesljiva električna omrežja

Za razliko od tradicionalnih zračno izoliranih RMU, ta kompaktni zaprti popolnoma izolirani RMU uporablja SF6 ali okolju prijazen izolacijski plin kot primarni izolacijski medij, ki odpravlja vdor vlage, kopičenje prahu in vdor živali --- zaradi česar je idealen za obalna, puščavska, visokogorska in močno onesnažena območja.

Opis izdelka

Naš kompaktni zaprti popolnoma izolirani RMU je obročna glavna enota naslednje generacije, razvita za mestno distribucijo električne energije, industrijske parke, vetrne/sončne elektrarne in infrastrukturne projekte, kot so letališča in podatkovni centri. Nazivna napetost se giblje od 12 kV do 24 kV, z nazivnim tokom 630 A za glavne zbiralke in 125 A za tokokroge, zaščitene z varovalkami.

Glavne tehnične značilnosti:

1. Popolnoma zaprt rezervoar iz nerjavečega jekla (stopnja zaščite IP67)

2. Plinska izolacija SF6 (ali alternativni okolju prijazen plin)

3. Klasifikacija notranjega obloka IAC AFLR 20kA/1s

4. Mehanska življenjska doba: do 5.000 operacij za zaščitna stikala

5. Vgrajeni razdelki za kabelsko povezavo z razbremenitvijo napetosti

6. Izbirni daljinski nadzor in integracija SCADA

7. Kompaktni zaprti popolnoma izolirani RMU ne zahteva notranjega čiščenja ali ogrevanja proti kondenzaciji, kar drastično zmanjša stroške vzdrževanja v primerjavi s stikalnimi napravami odprtega tipa.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

Ključne značilnosti

1. Popolnoma zaprt, popolnoma izoliran --- Brez vpliva vlage, slane megle, prahu ali majhnih živali.

2. Kompaktna struktura --- Širina je običajno 350–450 mm na enoto, kar prihrani do 50 % talne površine.

3. Zasnova, odporna na oblok --- Skladna z IAC AFLR 20kA/1s, kar zagotavlja varnost uporabnika.

4. Brez vzdrževanja več kot 20 let --- V normalnih pogojih ni potrebe po čiščenju, sušenju ali polnjenju s plinom.

5. Vidna prekinitev --- Izbirno opazovalno okno za položaj stikala za prekinitev bremena.

6. Visoka mehanska zanesljivost --- Mehanizem iz nerjavečega jekla z zatesnjenimi ležaji.

7. Smart ready --- Lahko je opremljen s PT, CT in motoriziranimi delovnimi mehanizmi za avtomatizacijo.

Scenariji uporabe

● Mestna distribucijska omrežja --- stanovanjski kompleksi, poslovne zgradbe, bolnišnice, podatkovni centri.

● Projekti obnovljivih virov energije --- Povečevalne postaje za vetrne turbine, zbiralne linije za sončne elektrarne.

● Gradnja infrastrukture --- Letališča, podzemne železnice, predori, pristanišča.

● Začasna in zasilna oskrba z električno energijo --- Mobilne transformatorske postaje, gradbišča.

● Industrijske cone --- tovarne, ki zahtevajo visoko zanesljivost in malo vzdrževanja.

Vprašanja in odgovori

V1: Kako deluje kompaktni zaprti popolnoma izolirani RMU v obalnih okoljih z visoko vlažnostjo?

O: Odlično. Ker popolnoma izolirani RMU uporablja popolnoma zaprt rezervoar iz nerjavečega jekla z zaščito IP67, vlaga ne more vstopiti v izolacijski prostor. Protikondenzacijski grelci niso potrebni. To je velika prednost pred stikalnimi napravami odprtega tipa, ki pogosto trpijo zaradi notranjih preplakov v območjih z visoko vlažnostjo.

V2: Kakšna je stopnja uhajanja plina? Ali ga moram ponovno napolniti med njegovo življenjsko dobo?

O: Naš proizvodni proces vključuje testiranje puščanja s helijem, da zagotovimo stopnjo puščanja manj kot 0,1 % na leto. Pri normalnem delovanju polnjenje plina ni potrebno v 30 letih. Alarm nizkega tlaka je vključen kot dodatna funkcija za zgodnje opozarjanje.

V3: Ali je Compact Sealed popolnoma izoliran RMU požarno varen?

O: Da. Rezervoar je narejen iz 2 mm debelega nerjavečega jekla, preskus notranjega obloka pa zagotavlja, da se v redkih primerih notranje napake oblok zadrži brez izmeta vročih plinov spredaj ali ob straneh. Za ognjeobčutljive aplikacije (npr. bolnišnice, podatkovni centri) nudimo tudi izbirni premaz za pasivno požarno zaščito.

V4: Ali lahko integriram ta RMU z mojim obstoječim sistemom SCADA?

O: Vsekakor. Compact RMU podpira motorizirane delovne mehanizme, pomožne kontakte in komunikacijske module (RS485, Modbus, IEC 61850 neobvezno). Status položaja, napake in tlaka v realnem času je mogoče spremljati na daljavo.

V5: Kakšna je razlika med vašimRMUin tradicionalne zračno izolirane omare?

O: Tradicionalne omare z zračno izolacijo zahtevajo redno čiščenje, velike razdalje in ogrevanje proti kondenzaciji. Naš kompaktni zaprti popolnoma izolirani RMU odpravi vse te zahteve — manjši odtis, večja zanesljivost in nižji skupni stroški lastništva v 10–20 letih.

V6: Ali ponujate 12-mesečno garancijo?

O: Da, nudimo standardno 12-mesečno garancijo od datuma pošiljanja z možnostjo podaljšanja na 24 ali 36 mesecev v okviru plačane storitvene pogodbe. Med garancijskim obdobjem se vse proizvodne napake popravijo ali zamenjajo brezplačno.

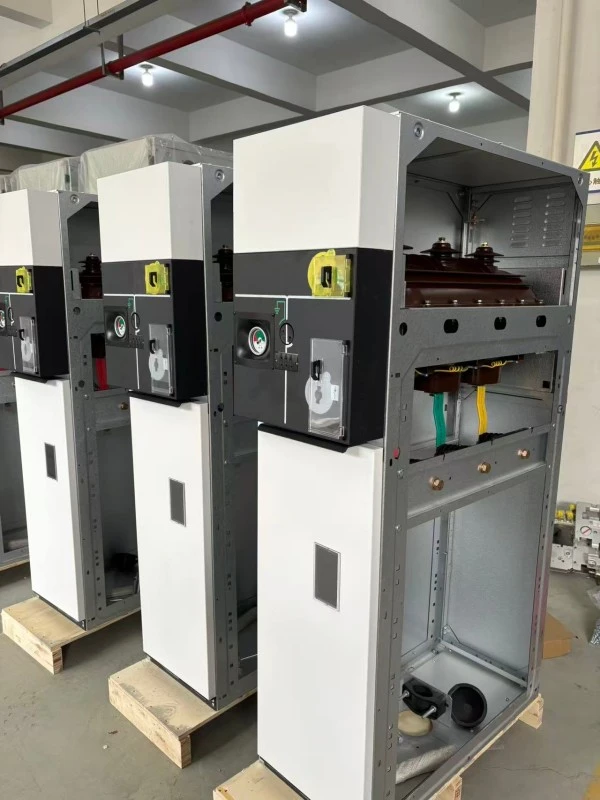

Podrobnosti proizvodnje

Rezervoar in postopek tesnjenja

Rezervoar Compact Sealed Fully Insulated RMU je izdelan iz 2 mm debelega nerjavečega jekla AISI 304, lasersko varjen in testiran na tesnjenje s helijem. Tesnjenje uporablja dvojna O-tesnila iz hidrogenirane nitrilne gume (HNBR), ki ohranja elastičnost več kot 30 let brez staranja ali razpok. Vse puše so iz epoksidne smole z vdelanimi ščitniki za odpravo delne razelektritve.

Izolacija in prekinitev obloka

Stikalo za izklop bremena deluje v plinu SF6 pri relativnem tlaku 0,04–0,05 MPa. Zasnova za gašenje obloka tipa puffer zagotavlja prekinitev obremenitvenega toka do 630 A in ustvarjanje/prekinitev polnilnih tokov kabla. Za zaščito transformatorja so na voljo izbirni vakuumski odklopni moduli, integrirani z varovalkami za omejevanje toka, ki tvorijo "kombo" enoto.

Delovni mehanizem

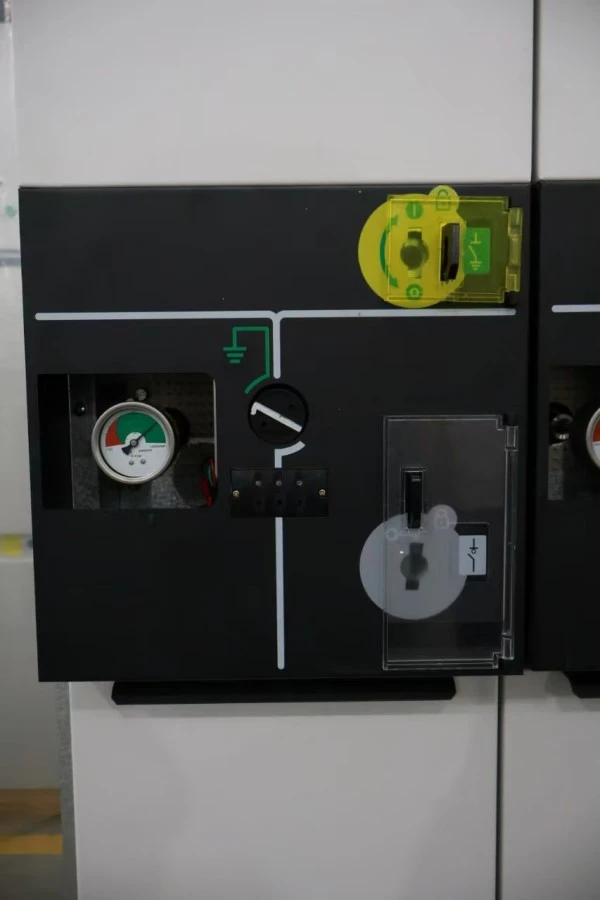

Stikalo s tremi položaji (zaprto/odprto/ozemljeno) poganja mehanski mehanizem s pomočjo vzmeti z jasnim indikatorjem položaja. Vsi gibljivi deli so zaprti v rezervoarju, kar preprečuje oksidacijo in nabiranje prahu. Sprednja plošča vključuje mehanske zapore, ki preprečujejo:

1. Zapiranje ozemljitvenega stikala, ko je bremensko stikalo zaprto

2. Odpiranje pokrova predala za kabel, ko je ozemljitveno stikalo odprto

Kabelska povezava in ozemljitev

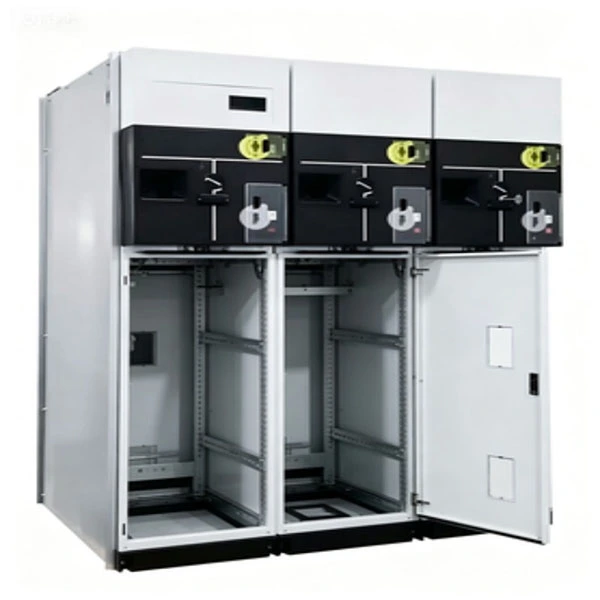

Predelki za kable so zasnovani za enojne ali vzporedne kable z nosilcem napetostnega stožca. Standardne kabelske omarice sprejemajo toplokrčne ali hladnokrčne zaključke. Integrirana bakrena ozemljitvena palica poteka skozi vse enote z dvojnimi ozemljitvenimi točkami za varnostno skladnost.

Zagotavljanje kakovosti in testiranja

Vsak kompaktni zaprti popolnoma izoliran RMU je pred odpremo podvržen rutinskim testom:

● Merjenje upora glavnega tokokroga

● Preskus vzdržljive napetosti močne frekvence (42 kV/1 min za 12 kV; 65 kV/1 min za 24 kV)

● Preskus impulza strele (75 kV vrh za 12 kV; 125 kV vrh za 24 kV)

● Preskus uhajanja plina (helijeva masna spektrometrija)

● Preskus mehanskega delovanja (200 ciklov)

● Merjenje delne razelektritve (<5pC)

● Preverjanje notranjega obloka (tipski preskus, ki ga izvaja laboratorij tretje osebe)

● Vsi izdelki so skladni s standardi IEC 62271-200, GB 3906, GB/T 11022 in GB/T 3804.

Pakiranje in dostava

Pakiranje: Leseni izvozni zaboji s peno, odporno proti udarcem, in zaporo za vlago. Vsaka enota je posebej zavita v vakuumsko zaprto plastiko s sušilnimi vrečkami.

Dodatki: ročaj za upravljanje, komplet za ozemljitev, rezervni O-obročki, kabelski čevlji in priročnik za namestitev.

Dostava: FOB Šanghaj ali Ningbo. Standardna dostava 25–35 dni po potrditvi naročila. Letalski prevoz je na voljo za nujne projekte.
