XGN Škatlasta fiksna visokonapetostna stikalna naprava

Kaj je ta oprema?

Visokonapetostna stikalna naprava XGN Fixed Type (XGN pomeni "Box-type Fixed Type") je kovinsko zaprta,notranja visokonapetostna stikalna napravamontaža. Uporablja se predvsem v trifaznih izmeničnih napajalnih sistemih z nazivnimi napetostmi 6 kV, 10 kV, 20 kV ali 35 kV in nazivno frekvenco 50/60 Hz.

Kaj počne?

Ta oprema se uporablja za sprejem in distribucijo električne energije, kot tudi za nadzor, zaščito in nadzor daljnovodov in transformatorjev. Za razliko od stikalnih naprav izvlečnega tipa, visokonapetostna stikalna naprava fiksnega tipa XGN Box-type uporablja fiksno nameščene odklopnike in odklopna stikala z vidnimi izolacijskimi režami, zaradi česar je bolj toga, stroškovno učinkovita in lažja za vzdrževanje v številnih industrijskih in komercialnih aplikacijah srednjega obsega.

Razčlenitev kode modela:

XGN – Škatla Fiksni tip Notranji Kovinsko ograjen

Škatlasti tip – Popolnoma zaprto kovinsko ohišje

Fiksni tip – Fiksna namestitev glavnih stikalnih komponent

Tipične aplikacije:

Prostori za distribucijo električne energije v tovarnah, stanovanjskih kompleksih, nakupovalnih centrih, bolnišnicah, podatkovnih centrih in postajah za obnovljivo energijo.

Opis izdelka

Visokonapetostna stikalna naprava fiksnega tipa XGN Box je standardizirana, ekonomična in zelo zanesljiva rešitev stikalne naprave. Njegova osrednja struktura vključuje vakuumski odklopnik s fiksno montažo, tripozicijsko ločilno stikalo, tokovne transformatorje, napetostne transformatorje in obsežen zaklepni mehanizem. Ohišje je izdelano iz visokokakovostnega hladno valjanega jekla ali nerjavečega jekla, prevlečenega z elektrostatičnim prahom za odlično odpornost proti koroziji.

Ključni električni parametri: nazivna napetost 12kV (24kV/40,5kV opcijsko), nazivni tok do 3150A, vzdržljivi tok kratkega stika do 40kA. Thestikalne napravev celoti ustreza standardoma GB3906 in IEC62271-200.

Njegova kompaktna oblika (tipična širina 800 mm, globina 900 mm, višina 2200 mm) prihrani dragocen prostor na tleh. Vsi visokonapetostni predelki so popolnoma zaprti in medsebojno zaklenjeni, kar zagotavlja varno delovanje. Sprednja plošča vključuje jasne mimične diagrame, indikatorske lučke in gumbe za izklop v sili.

Visokonapetostna stikalna naprava fiksnega tipa XGN Box je še posebej primerna za projekte, kjer imajo preprosto delovanje, nizki začetni stroški in enostavno vzdrževanje prednost pred izvlečno konfiguracijo.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

Ključne značilnosti

1. Enostavnost fiksnega tipa – nižja stopnja napak

Brez zapletenih premikajočih se tirnih struktur. Visokonapetostna stikalna naprava fiksnega tipa XGN Box-type uporablja vijačne ali neposredne kontaktne povezave, kar močno zmanjša tveganje mehanske okvare.

2. Vidni stiki za prekinitev povezave – varno za zaklepanje/označevanje

Ločilno stikalo zagotavlja jasno vidne kontaktne položaje. Operaterji lahko pred vzdrževanjem vizualno potrdijo ločitev tokokroga – ključna varnostna prednost v primerjavi s starejšimi oljnimi ali mini menjalniki.

3. Kompakten in prostorsko varčen

Širina tako nizka kot 600 mm za 12kV različice. Idealno za naknadno vgradnjo v transformatorskih postajah z omejenim prostorom.

4. Popolnoma povezana – preprečuje nepravilno delovanje

Mehanske in električne zapore med odklopnikom, ločilnim stikalom in sprednjim pokrovom so v skladu z zahtevami "petih preventiv".

5. Prilagodljiv za težka okolja

Protikondenzacijski grelniki in sprednje ohišje IP4X zagotavljajo zanesljivo delovanje v vlažnem ali prašnem okolju.

Področja uporabe

● Industrijski obrati – napajanje proizvodnih linij

● Poslovni kompleksi – glavna distribucija

● Podatkovni centri – preklapljanje rezervnega napajanja

● Vetrne/sončne elektrarne – srednjenapetostni zbiralnik

● Bolnišnice – dvojno preklapljanje moči s fiksno prestavo

Vprašanja in odgovori

V: Kakšna je razlika med vašo visokonapetostno stikalno napravo fiksnega tipa XGN Box in izvlečno (kot je KYN)?

O: Odlično vprašanje. Visokonapetostna stikalna naprava fiksnega tipa XGN Box-type ima fiksno nameščene odklopnike. Odklopnika ne morete "razvaljati", vendar dobite bolj togo strukturo, nižje vnaprejšnje stroške in enostavnejše vzdrževanje. Za aplikacije, kjer redundanca visoke razpoložljivosti ni kritična (npr. manj kot 500 operacij na leto), je fiksni tip bolj ekonomičen in zanesljiv.

vrata.

Podrobnosti proizvodnje

1. Izdelava ohišij

Hladno valjana jeklena plošča (debelina ≥2 mm) ali nerjaveče jeklo 304

Hišno krivljenje, varjenje in obdelava površin

Elektrostatični praškasti premaz (debelina ≥60 μm, preskus s slanim pršenjem ≥240 h)

2. Osnovne komponente

Fiksni vakuumski odklopnik (blagovna znamka: Lugao / neobvezno Siemens, ABB)

Tripozicijsko ločilno stikalo z vidnim prelomom

Bakrene zbiralke (kositrene ali posrebrene)

Tokovni/napetostni transformatorji (razred točnosti 0,5 / 0,2S)

3. Notranje ožičenje

Številke žic, priključni bloki in plastični kanali so jasno označeni

Secondary wiring tested at 2kV for 1 minute

Vse žice so negorljive in ocenjene na 105 °C

4. Tovarniško testiranje

Preskus vzdržljive napetosti električne frekvence

Merjenje upora glavnega tokokroga

Preskus mehanskega delovanja (≥200-krat)

Preverjanje funkcije zaklepanja

Merjenje delne razelektritve (≤10pC)

XGN proti stikalnim napravam KYN

Izbira med stikalnimi napravami fiksnega tipa XGN inIzvlečna stikalna naprava KYN odvisno od vaših projektnih zahtev, strategije vzdrževanja in proračuna. Stikalna naprava XGN je zasnovana za aplikacije, ki dajejo prednost zanesljivosti, preprostemu delovanju in nižjim investicijskim stroškom, medtem ko je stikalna naprava KYN bolj primerna za sisteme, ki zahtevajo pogosto vzdrževanje ali visoko operativno prilagodljivost.

Certificiranje in zagotavljanje kakovosti

● Skladno z IEC 62271-200

● Certificirano GB 3906

● Preizkušena napaka notranjega obloka (IAC A-FL) – neobvezno

● Sistem vodenja tovarne ISO 9001:2015

● Poročila o preskusu tipa iz nacionalne postaje za testiranje visokonapetostnih naprav (Xi’an/Peking)

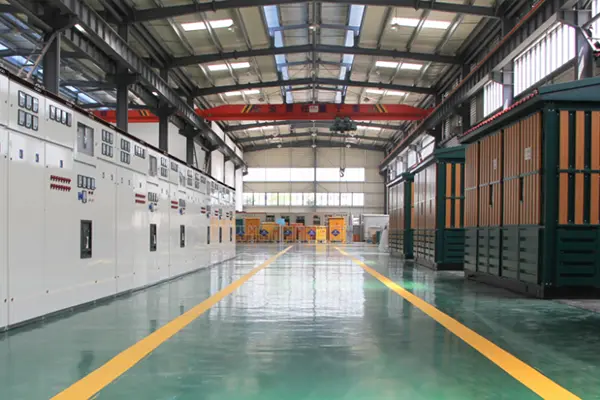

Our XGN switchgear is manufactured in a modern production facility equipped with CNC laser cutting machines, CNC bending centers, robotic welding systems, copper busbar processing lines, and comprehensive high-voltage testing laboratories. Your XGN Box-type fixed type High voltage switchgear will be shipped with a complete set of test reports, wiring diagrams, and operation manuals in both English and Chinese.

Prednosti v primerjavi s konkurenti – zakaj izbrati Lugao?

Pakiranje in dostava

Standardno pakiranje

● Posamezni zaboji iz visokotrdnega vezanega lesa s filmom, odpornim na vlago

● Notranje penasto polnilo za komponente

● Vse odhodne sponke so prekrite z izolirnimi pokrovčki

● Odseki zbiralke so pakirani ločeno z nalepkami

Pošiljne oznake

● Številka naročila, destinacija, teža, znaki »Fragile« in »No Stack«.

Možnosti dostave

● FOB Ningbo / Šanghaj

● Dobavni rok: 15–25 dni za standardno konfiguracijo

Zaveza poprodajnih storitev

● Garancijsko obdobje – 12 mesecev od datuma pošiljanja (podaljšano na 24 ali 36 mesecev po servisni pogodbi)

● Tehnična podpora – doživljenjsko brezplačno svetovanje; oddaljeno odpravljanje težav v 2 urah med delovnimi dnevi

● Field Service – na voljo so navodila za namestitev; odpravljanje napak na mestu po potrebi (brezplačno v času garancije)

● Dobava rezervnih delov – zaloga skupnih delov; kurirska dostava naslednji dan za nujna naročila
