Zakaj je oljni transformator delovni konj električnih omrežij velikega obsega?

V središču vsakega sodobnega mesta, industrijskega kompleksa in regionalnega elektroenergetskega omrežja je tiha, brneča prisotnost, ki omogoča sodobno življenje. To jeoljni transformator— naprava, ki je tako temeljna za delovanje električnega omrežja, da je zaradi vseprisotnosti skoraj nevidna za javnost. Vendar bi bil brez teh delovnih konj prenos električne energije od elektrarne do vašega doma nemogoč podvig. Oljni transformator opravlja preprosto, a bistveno funkcijo: poveča napetost za učinkovit prenos na dolge razdalje in jo zniža za varno porabo. Toda preprostost njegovega delovanja je v nasprotju z izjemnim inženiringom, ki je potreben, da bi bil zanesljiv, učinkovit in vzdržljiv desetletja.

Električna omrežja v komunalnem obsegu se zanašajo na oljne transformatorje iz prepričljivih razlogov: ponujajo vrhunsko zanesljivost, učinkovito toplotno upravljanje, odlično dielektrično trdnost in dokazano dolgo življenjsko dobo. Za razliko od suhih transformatorjev, ki imajo omejeno napetost in zmogljivost, lahko oljni transformatorji prenesejo ogromne ravni moči, ki jih zahteva omrežje. Njihovo olje ima dvojni namen: je električni izolator in hladilno sredstvo, ki zagotavlja, da lahko transformator deluje s polno zmogljivostjo brez pregrevanja. Ta članek bo preučil tehnične in ekonomske dejavnike, zaradi katerih je oljni transformator nesporen delovni konj električnih omrežij v velikem obsegu, z analizo njegove zasnove, hladilnih sistemov, zanesljivosti in ekonomičnosti življenjskega cikla.

Kazalo

• 1. Kaj je oljni transformator in kako deluje?
• 2. Zakaj je hlajenje olja boljše za aplikacije z visoko močjo?
• 3. Zakaj so oljni transformatorji izjemno zanesljivi?
• 4. Kako oljni transformator zagotavlja 30-40 let življenjske dobe?
• 5. Kakšne so ekonomske prednosti oljnih transformatorjev?
• 6. Pogosto zastavljena vprašanja (FAQ)
• 7. Zaključek

1. Kaj je oljni transformator in kako deluje?

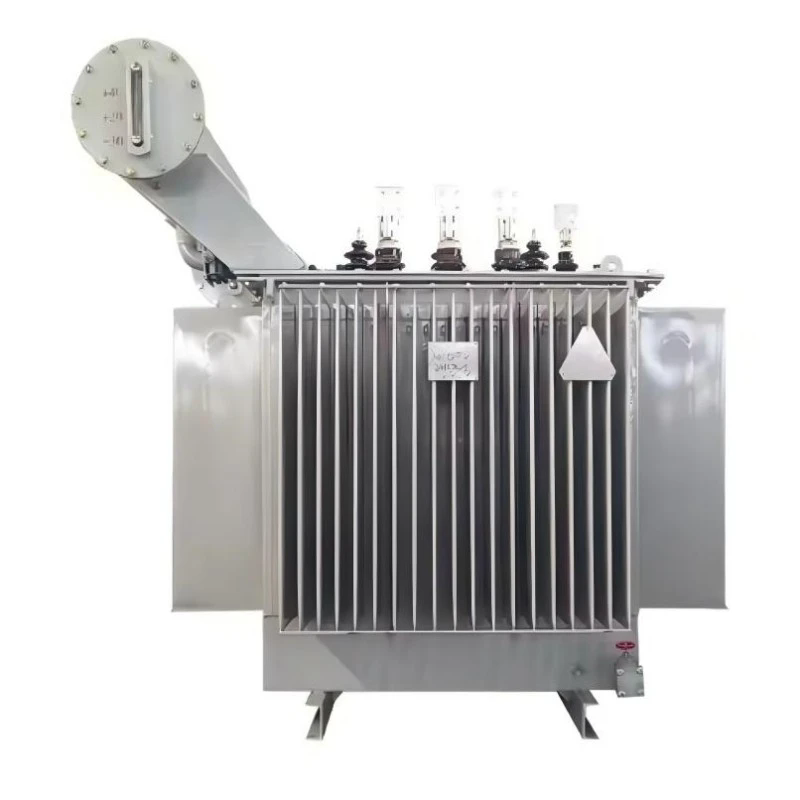

Oljni transformator je vrsta transformatorja, pri katerem so jedro in navitja potopljeni v rezervoar, napolnjen s transformatorskim oljem. Olje je posebej oblikovano mineralno olje, ki je hkrati električni izolator in hladilni medij. Transformator deluje na principu elektromagnetne indukcije: izmenični tok v primarnem navitju ustvarja spreminjajoč se magnetni tok v jedru, ki inducira napetost v sekundarnem navitju. Razmerje napetosti je določeno z razmerjem ovojev med primarnim in sekundarnim navitjem. V tipičnem elektroenergetskem omrežju povečevalni transformator poveča napetost od ravni generatorja (običajno 11-22 kV) do ravni prenosa (115 kV do 765 kV), padajoči transformator pa zmanjša napetost od ravni prenosa do ravni distribucije (4 kV do 35 kV).

Vloga olja v transformatorju je dvojna. Prvič, zagotavlja električno izolacijo med navitji in rezervoarjem, kar preprečuje električni izpad. Visoka dielektrična trdnost olja omogoča, da je transformator bolj kompakten, kot bi bil, če bi bil izoliran z zrakom. Drugič, olje deluje kot hladilno sredstvo. Med delovanjem transformatorja nastaja toplota v jedru in navitjih zaradi izgub I²R (izgube bakra) ter histereze in izgub zaradi vrtinčnih tokov (izgube železa). Olje absorbira to toploto in kroži ter jo prenaša na stene rezervoarja, kjer se razprši v okoliški zrak. Ta hladilni učinek je bistvenega pomena za delovanje transformatorja s polno nazivno zmogljivostjo brez pregrevanja.

Oljni transformator je prevladujoča tehnologija za visokonapetostne in močne aplikacije. priLugao Power Co., Ltd., izdelujemo oljne transformatorje, ki izpolnjujejo najstrožje mednarodne standarde. Tipični sestavni deli oljnega transformatorja vključujejo: jedro (običajno izdelano iz zrnato silicijevega jekla), navitja (običajno baker ali aluminij), rezervoar za olje, puše (za povezavo navitij z zunanjim tokokrogom), konzervator (ekspanzijska posoda, ki omogoča ekspanzijo olja), odzračevalnik (za vstop in izstop zraka iz konzervatorja) in hladilni sistem (radiatorji ali ventilatorji). Zasnova in konstrukcija teh komponent sta ključnega pomena za delovanje in dolgo življenjsko dobo transformatorja. Naša tovarna je v desetletjih izpopolnjevala te oblikovne elemente in tako zagotovila, da naš oljni transformator zagotavlja zanesljivo delovanje v najzahtevnejših omrežnih aplikacijah.

2. Zakaj je hlajenje olja boljše za aplikacije z visoko močjo?

Hladilni sistem transformatorja je ključnega pomena za njegovo delovanje. Ko transformator pretvarja električno energijo, se del izgubi kot toplota. To toploto je treba odstraniti, da preprečimo, da bi temperatura transformatorja presegla njegove projektne meje. V oljnem transformatorju olje služi kot primarni hladilni medij. Vrhunska toplotna prevodnost in specifična toplotna zmogljivost olja mu omogočata, da učinkovito absorbira in prenaša toploto stran od jedra in navitij. Proces hlajenja poganja naravna konvekcija: ko se olje segreje, postane manj gosto in se dvigne, medtem ko se hladnejše olje spusti, da zavzame njegovo mesto. To ustvari naravno kroženje, ki porazdeli toploto po transformatorju.

Obstaja več vrst hladilnih sistemov, ki se uporabljajo za oljne transformatorje:

• ONAN (Oil Natural, Air Natural):To je najpreprostejša vrsta hlajenja, ki temelji na naravni konvekciji olja in naravni konvekciji zraka po površini rezervoarja. Toplota se prenaša iz olja na stene rezervoarja in nato na okoliški zrak. Hlajenje ONAN je primerno za manjše transformatorje.
• ONAF (Oil Natural, Air Forced):Ta sistem uporablja ventilatorje za potiskanje zraka čez površino rezervoarja in radiatorje, kar poveča hitrost prenosa toplote. Hlajenje ONAF se uporablja za večje transformatorje in lahko poveča zmogljivost transformatorja do 33%.
• OFAF (Oil Forced, Air Forced):Ta sistem uporablja oljne črpalke za kroženje olja skozi radiatorje in ventilatorje za potiskanje zraka čez radiatorje. Za največje transformatorje se uporablja hlajenje OFAF, ki zagotavlja maksimalno hladilno zmogljivost.
• ODAF (naftno usmerjeno, zračne sile):To je najnaprednejši hladilni sistem, kjer se olje usmerja skozi navitja s črpalkami, da se zagotovi najbolj učinkovito hlajenje. ODAF hlajenje se uporablja za največje in najbolj obremenjene transformatorje.

Izbira hladilnega sistema je odvisna od moči transformatorja, temperature okolja in profila obremenitve. Učinkovitost hladilnega sistema je ključni dejavnik pri določanju zmogljivosti transformatorja in njegove sposobnosti obvladovanja preobremenitev. Transformator z visoko učinkovitim hladilnim sistemom lahko deluje pri višjem faktorju obremenitve, ne da bi presegel svoje temperaturne omejitve. Pri Lugao Power Co., Ltd. načrtujemo naš oljni transformator s hladilnimi sistemi, ki so optimizirani za specifično uporabo, kar zagotavlja, da lahko transformator zagotovi svojo polno nazivno zmogljivost v najzahtevnejših pogojih.

Naslednja tabela povzema ključne značilnosti različnih hladilnih sistemov:

Sposobnost olja, da učinkovito odvaja toploto iz jedra in navitij transformatorja, je eden od ključnih razlogov, zakaj je oljni transformator najprimernejša izbira za uporabo v komunalnem obsegu. Olje deluje tudi kot blažilni medij, absorbira mehanske vibracije in zmanjšuje hrup.

3. Zakaj so oljni transformatorji izjemno zanesljivi?

Zanesljivost oljnega transformatorja je temelj njegove prevlade v električnem omrežju. Okvara transformatorja je katastrofalen dogodek, ki povzroči izpad električne energije, draga popravila in morebitne varnostne nevarnosti. Zasnova in konstrukcija oljnega transformatorja sta posebej namenjena povečanju zanesljivosti. Olje zagotavlja čisto, inertno okolje za navitja, ki jih ščiti pred vlago, prahom in drugimi onesnaževalci. Olje deluje tudi kot sistem zgodnjega opozarjanja: analiza raztopljenih plinov (DGA) v olju lahko zazna začetne napake, kar omogoča proaktivno vzdrževanje, preden pride do okvare.

Več ključnih konstrukcijskih značilnosti prispeva k zanesljivosti oljnega transformatorja:

• Robustna izolacija:Olje zagotavlja visoko dielektrično trdnost, ki preprečuje električni preboj med navitji. Papirnata izolacija na navitjih je prav tako impregnirana z oljem, kar poveča njeno dielektrično trdnost. Kombinacija papirne in oljne izolacije je znana kot izolacijski sistem "papir-olje" in je najbolj zanesljiv izolacijski sistem za visokonapetostne transformatorje.
• Zaprta konstrukcija:Rezervoar transformatorja je zatesnjen, da se prepreči vdor vlage in kisika, ki lahko poslabšata oljno in papirno izolacijo. Konzervator (ekspanzijska posoda) je povezan z glavnim rezervoarjem in je delno napolnjen z oljem, kar zagotavlja zaprto okolje. Odzračevalnik omogoča vstop zraka in izstop iz konzervatorja, vendar vsebuje sušilno sredstvo za odstranjevanje vlage iz zraka.
• Preobremenitvena zmogljivost:Oljni transformatorji imajo znatno preobremenitveno sposobnost. Olje deluje kot toplotni blažilnik, absorbira toploto v obdobjih visoke obremenitve in jo sprošča, ko se obremenitev zmanjša. To omogoča, da transformator prenese kratkotrajne preobremenitve, ne da bi presegel svoje temperaturne meje. Zmožnost preobremenitve je še posebej pomembna v omrežju, kjer se lahko obremenitve nepredvidljivo spreminjajo.
• Condition Monitoring:Olje je mogoče vzorčiti in analizirati, da se oceni stanje transformatorja. Analiza raztopljenih plinov (DGA) je najpomembnejša tehnika spremljanja stanja. Plini, raztopljeni v olju, kažejo na vrsto in resnost morebitne napake. Z rednim spremljanjem olja je mogoče zgodaj prepoznati morebitne težave, kar omogoča korektivne ukrepe, preden pride do okvare.

Zanesljivost oljnega transformatorja je bila dokazana v desetletjih uporabe. Številni oljni transformatorji so v uporabi že več kot 40 let, le z rednim vzdrževanjem. Robustna konstrukcija transformatorja, skupaj z njegovo zmožnostjo vzdrževanja na terenu, ga naredi zanesljivo sredstvo za vsako komunalno podjetje. V podjetju Lugao načrtujemo naš oljni transformator za najvišjo raven zanesljivosti. Naši transformatorji so izdelani iz visokokakovostnih materialov in so podvrženi strogemu testiranju, vključno z dielektričnimi preskusi, preskusi kratkega stika in toplotnimi preskusi, da zagotovimo njihovo zanesljivo delovanje v vseh pogojih delovanja.

Spodnja tabela prikazuje tipično življenjsko dobo različnih komponent transformatorja in dejavnike, ki vplivajo na njihovo dolgo življenjsko dobo.

Zanesljivost oljnega transformatorja je neposredna posledica njegove robustne zasnove, zaščitnih lastnosti olja in zmožnosti spremljanja njegovega stanja. Ti dejavniki skupaj naredijo oljni transformator najzanesljivejšo tehnologijo za elektroenergetska omrežja.

4. Kako oljni transformator zagotavlja 30-40 let življenjske dobe?

Dolga življenjska doba oljnega transformatorja je dokaz njegove robustne zasnove in inherentne vzdržljivosti njegovih komponent. Dobro zasnovan in ustrezno vzdrževan oljni transformator lahko zanesljivo deluje 30 do 40 let, v nekaterih primerih pa celo dlje. Ključ do te dolgoživosti je v zaščiti, ki jo zagotavlja olje, in zmožnosti ohranjanja stanja transformatorja skozi njegovo življenjsko dobo. Dvojna vloga olja kot izolator in hladilna tekočina, skupaj z zatesnjeno konstrukcijo, ustvarja okolje, ki ščiti jedro in navitja pred degradacijskimi učinki vlage, kisika in kontaminacije.

Življenjska doba oljnega transformatorja je običajno določena s stanjem njegovega izolacijskega sistema, ki je sestavljen iz papirne izolacije in olja. Papirna izolacija se sčasoma poslabša zaradi toplotnih, mehanskih in kemičnih obremenitev. Hitrost razgradnje ureja Arrheniusova enačba: življenjska doba izolacije se prepolovi za vsakih 8-10 °C dviga delovne temperature. Zato je nadzorovanje temperature transformatorja bistveno za povečanje njegove življenjske dobe. Sistem za hlajenje olja je ključnega pomena za uravnavanje temperature. Olje odvaja toploto, ki jo ustvarjajo jedro in navitja, ter ohranja temperaturo izolacije v sprejemljivih mejah.

Drug dejavnik, ki vpliva na življenjsko dobo oljnega transformatorja, je stanje samega olja. Olje se lahko sčasoma onesnaži z vlago in kisikom. Vlaga zmanjša dielektrično trdnost olja in pospeši staranje papirne izolacije. Kisik povzroči, da olje oksidira, pri čemer nastanejo kisline in blato, ki lahko dodatno poslabšajo izolacijo. Redno testiranje olja je bistveno za spremljanje stanja olja. Filtracija in obdelava olja lahko odstranita vlago in onesnaževalce, obnovita lastnosti olja in podaljšata življenjsko dobo transformatorja. V mnogih primerih je mogoče olje v celoti zamenjati, s čimer se transformator povrne v skoraj novo stanje.

Poleg olja in izolacije je mogoče vzdrževati ali zamenjati tudi druge komponente transformatorja in tako podaljšati njegovo življenjsko dobo. Na primer, puše, hladilni sistem in menjalnik pipe je mogoče zamenjati ali obnoviti. Ta modularnost omogoča, da se življenjska doba transformatorja znatno podaljša preko življenjske dobe njegovih posameznih komponent. Pri Lugau načrtujemo naš oljni transformator z mislijo na vzdržljivost. Naše transformatorje odlikuje enostaven dostop do kritičnih komponent in standardnih vmesnikov za nadomestne dele. To zagotavlja našim strankam, da lahko svoje transformatorje uporabljajo desetletja.

5. Kakšne so ekonomske prednosti oljnih transformatorjev?

Medtem ko je začetni strošek oljnega transformatorja višji kot pri suhem transformatorju, ponuja oljni transformator znatne ekonomske prednosti v svoji življenjski dobi. Primarne ekonomske prednosti so: manjše obratovalne izgube, večja preobremenitvena sposobnost, daljša življenjska doba in nižji stroški vzdrževanja. Ti dejavniki prispevajo k nižjim skupnim stroškom lastništva (TCO) za oljni transformator v njegovi življenjski dobi 30-40 let.

Obratovalne izgube transformatorja so vsota izgub brez obremenitve (izgube jedra) in izgub obremenitve (izgube bakra). Izgube v prostem teku so konstantne in odvisne od materiala jedra in konstrukcije. Izgube obremenitve se spreminjajo glede na kvadrat obremenitvenega toka. Stroški teh izgub v življenjski dobi transformatorja so lahko precejšnji, zlasti na območjih z visokimi cenami električne energije. Oljni transformatorji imajo običajno nižje izgube jedra kot suhi transformatorji zaradi vrhunske učinkovitosti hlajenja, kar omogoča bolj kompaktno in učinkovito zasnovo jedra.

Večja preobremenitvena sposobnost oljnega transformatorja je še ena pomembna gospodarska prednost. V omrežju je obremenitev redko konstantna. Obstajajo konice in obdobja nizkega povpraševanja. Oljni transformator lahko prenese kratkotrajne preobremenitve, kar podjetju omogoča, da odloži naložbo v nove zmogljivosti. Zmožnost preobremenitve omogoča tudi, da transformator deluje pri višjem povprečnem faktorju obremenitve, kar zmanjšuje potrebo po dodatnih transformatorjih.

Dolga življenjska doba oljnega transformatorja je velika gospodarska prednost. Stroški zamenjave transformatorja so precejšnji, vključno s stroški novega transformatorja, stroški namestitve in stroški izpadov. S podaljšanjem življenjske dobe lahko komunala te stroške odloži.

V naslednji tabeli je povzetek ekonomskih prednosti oljnega transformatorja v primerjavi s suhim transformatorjem:

Oljni transformator ponuja najboljšo ekonomsko vrednost za elektroenergetska omrežja v komunalnem merilu. Manjše obratovalne izgube, večja zmožnost preobremenitve in daljša življenjska doba več kot odtehtajo višje začetne stroške. V podjetju Lugao smo zavezani, da našim strankam zagotovimo oljne transformatorje, ki zagotavljajo najboljšo ekonomsko vrednost in združujejo visoko zmogljivost z dolgoročno zanesljivostjo.

6. Pogosto zastavljena vprašanja (FAQ)

Vprašanje 1: Kakšna je tipična življenjska doba oljnega transformatorja?

Odgovor: Dobro zasnovan in pravilno vzdrževan oljni transformator ima lahko življenjsko dobo od 30 do 40 let, v nekaterih primerih pa tudi dlje. Življenjska doba je odvisna predvsem od stanja papirne izolacije in izolacijskega olja. Redno vzdrževanje, vključno s testiranjem olja in filtracijo, lahko znatno podaljša življenjsko dobo transformatorja. Pri Lugao Power Co., Ltd. načrtujemo naš oljni transformator za dolgoročno zanesljivost z robustno konstrukcijo in visokokakovostnimi materiali.

Vprašanje 2: Kakšen je oljni transformator v primerjavi s suhim transformatorjem glede požarne varnosti?

Odgovor: Oljni transformatorji vsebujejo vnetljivo tekočino (olje), ki predstavlja nevarnost požara. Suhi transformatorji veljajo za varnejše v smislu nevarnosti požara, ker so izdelani iz negorljivih materialov. Vendar je nevarnost požara pri oljnem transformatorju mogoče zmanjšati s konstrukcijskimi značilnostmi, kot so požarni zidovi, sistemi za gašenje požara in uporaba manj vnetljivih tekočin (kot so sintetični estri). Številna podjetja izberejo oljne transformatorje zaradi njihove vrhunske učinkovitosti in zanesljivosti, pri čemer sprejmejo večje tveganje požara v zameno za prednosti in izvajajo ustrezne varnostne ukrepe. Izbira med obema vrstama je odvisna od specifične uporabe in varnostnih zahtev mesta.

Vprašanje 3: Kakšen je namen olja v oljnem transformatorju?

Odgovor: Olje v oljnem transformatorju ima dve bistveni funkciji: zagotavlja električno izolacijo med navitji in rezervoarjem ter deluje kot hladilno sredstvo. Visoka dielektrična trdnost olja preprečuje električni razpad, njegova toplotna prevodnost pa mu omogoča, da absorbira toploto iz jedra in navitij ter jo prenese na stene rezervoarja. Olje zagotavlja tudi čisto, inertno okolje za navitja, ki jih ščiti pred vlago in kisikom. Stanje olja je ključnega pomena za delovanje in dolgo življenjsko dobo transformatorja.

Vprašanje 4: Kaj je analiza raztopljenih plinov (DGA) in zakaj je pomembna?

Odgovor: Analiza raztopljenega plina (DGA) je diagnostična tehnika, ki se uporablja za oceno stanja oljnega transformatorja. Olje vsebuje raztopljene pline, ki nastanejo zaradi različnih vrst napak v transformatorju. Z analizo sestave in koncentracije teh plinov je mogoče ugotoviti vrsto in resnost napake. DGA je bistveno orodje za preprečevanje okvar in podaljšanje življenjske dobe transformatorja. Priporočljivo je, da se DGA izvaja v rednih intervalih, običajno enkrat na leto ali dvakrat letno.

Vprašanje 5: Kakšni so okoljski vidiki za oljne transformatorje?

Odgovor: Glavna okoljska skrb pri oljnih transformatorjih je možnost razlitja olja, ki lahko onesnaži zemljo in vodo. Za zmanjšanje tega tveganja so transformatorji opremljeni z zadrževalnimi sistemi, kot so zbiralne jame za olje. Poleg tega obstaja vse večji trend uporabe biorazgradljivih in manj vnetljivih izolacijskih tekočin, kot so sintetični estri, ki imajo manjši vpliv na okolje. Odstranjevanje izrabljenega transformatorskega olja mora potekati v skladu z okoljskimi predpisi. V podjetju Lugao Power Co., Ltd. smo zavezani okolju odgovorni proizvodnji in ponujamo transformatorje s sintetičnimi estrskimi tekočinami in robustno nepropustno zasnovo.

7. Zaključek

Oljni transformator je nesporen delovni konj električnega omrežja v velikem obsegu. Zaradi vrhunske zanesljivosti, učinkovitega upravljanja toplote, dolge življenjske dobe in ugodne ekonomičnosti je najprimernejša izbira za javna podjetja po vsem svetu. Olje zagotavlja bistveno električno izolacijo in hlajenje, kar omogoča učinkovito in zanesljivo delovanje transformatorja v najzahtevnejših pogojih. Zmožnost spremljanja stanja transformatorja s testiranjem olja in vzdrževanja transformatorja v njegovi dolgi življenjski dobi ga naredi zanesljivo sredstvo. Medtem ko obstajajo druge tehnologije, kot so suhi transformatorji, ostaja oljni transformator prevladujoča tehnologija za visokonapetostne in močne aplikacije. Dokazana učinkovitost transformatorja v kombinaciji z njegovo zmožnostjo vzdrževanja in obnove zagotavlja, da bo še naprej hrbtenica električnega omrežja v prihodnjih desetletjih.

V Lugao Power Co., Ltd. že več kot dve desetletji izdelujemo visokokakovostne oljne transformatorje. Naši transformatorji so zasnovani tako, da izpolnjujejo najvišje standarde zmogljivosti, zanesljivosti in učinkovitosti. Zavezani smo k temu, da našim strankam zagotovimo najboljše možne izdelke in storitve, zato vas vabimo, da nas kontaktirate, če želite izvedeti več o naših rešitvah za oljne transformatorje.

Obrnite se na Lugao Power Co., Ltd. danesče želite izvedeti več o naših rešitvah za oljne transformatorje za vaše aplikacije v električnem omrežju.
