35kV transformatorska postaja KYN oklepna izvlečna stikalna naprava

Kaj je ta oprema?

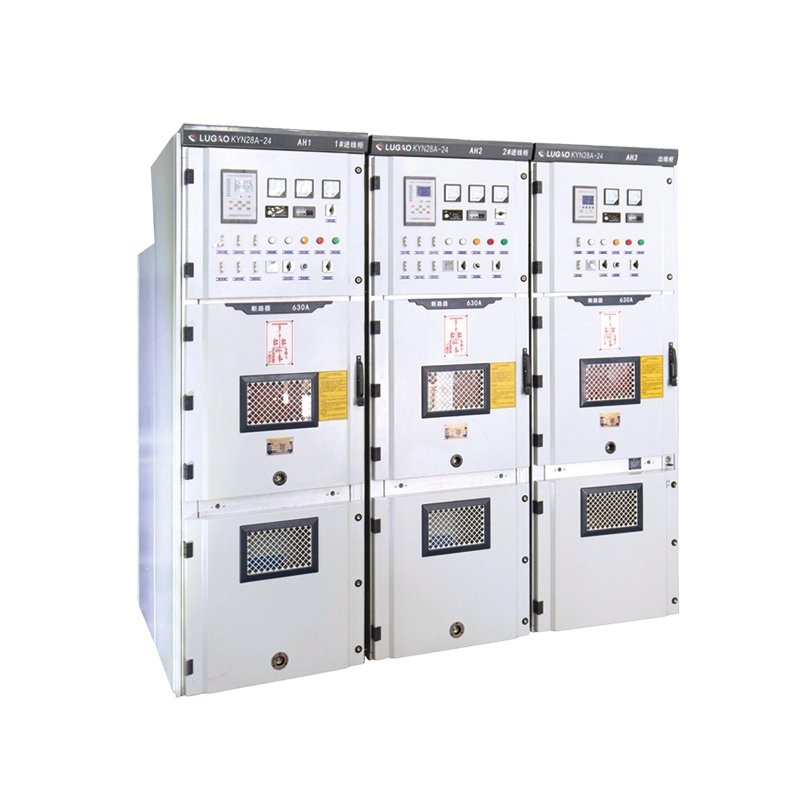

35kV transformatorska postaja KYN oklepna izvlečna stikalna naprava je tovarniško sestavljena, kovinsko zaprta,notranja visokonapetostna stikalna napravazasnovan za 40,5 kV (35 kV nominalno) trifazne AC napajalne sisteme. Spada v serijo KYN in se uporablja v podpostajah, industrijskih elektrarnah, velikih komercialnih kompleksih in postajah za zbiranje obnovljive energije.

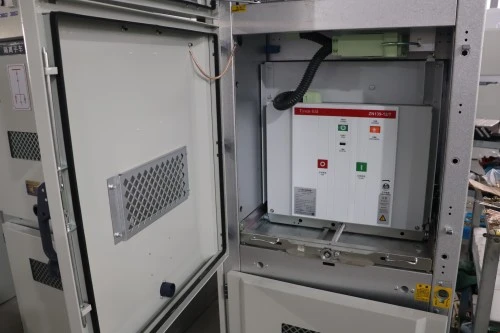

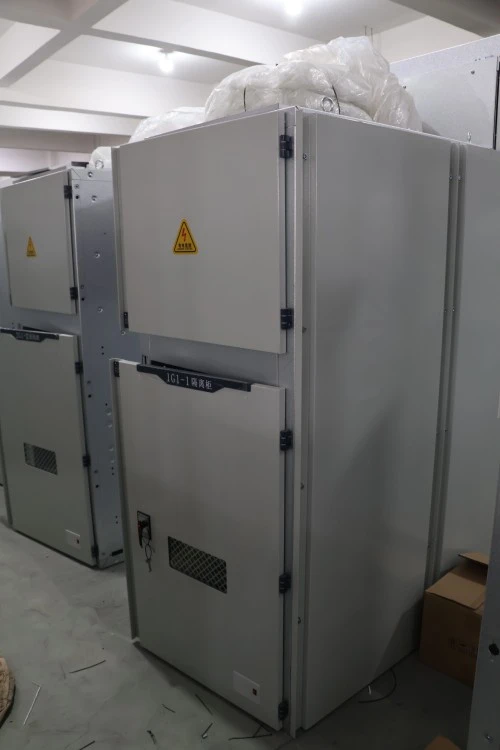

Za razliko od stikalnih naprav fiksnega tipa, kjer so odklopniki pritrjeni z vijaki, ima ta oklepni izvlečni tip premični voziček za odklopnike, ki ga je mogoče preklopiti v tri različne položaje: delovni, preskusni/izolirani in umaknjeni. Ta zasnova omogoča zamenjavo pokvarjenega odklopnika v nekaj minutah brez izklopa celotne zbiralke – ključna prednost za neprekinjeno napajanje.

Kaj počne?

Glavna funkcija te opreme je sprejemanje 35 kV vhodne moči iz transformatorja ali nadzemnega voda, zaščita spodnjega omrežja z odklopniki in distribucija električne energije do odhodnih napajalnikov, kot so srednjenapetostni motorji, sekundarni transformatorji, kondenzatorske baterije ali velika industrijska bremena. 35kV transformatorska postaja KYN oklepna izvlečna stikalna naprava zagotavlja tudi:

● Izolacija – viden odklop za varno vzdrževanje

● Zaščita – Prekomerni tok, zemeljska napaka in sprožitev kratkega stika prek relejev ali IED

● Merjenje – Merjenje napetosti in toka za transformatorsko postajo SCADA

● Zaklepanje – Mehanski pet-preprečevalni sistem za odpravo človeške napake

Razčlenitev kode modela

Lastnosti in uporaba izdelka

Funkcija izdelka

Lastnost 1: Prava oklepna izvlečna konstrukcija

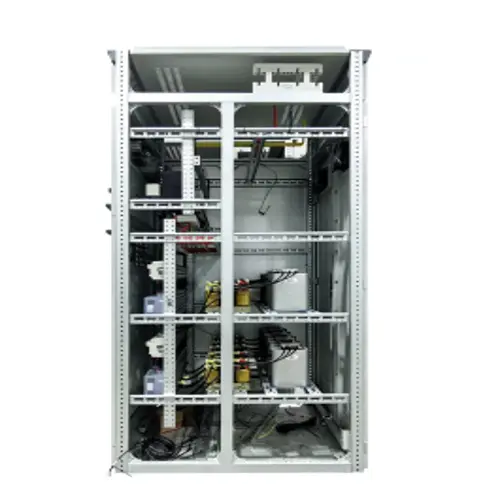

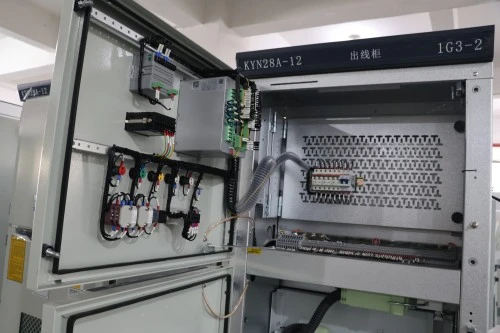

Izvlečna stikalna naprava v kovinskem ohišju ima ločene predelke iz jeklene plošče za odklopnik, zbiralko, kabelske zaključke in nizkonapetostno krmiljenje. Vsak predelek je ozemljen in izoliran od širjenja obločnega bliska.

Funkcija 2: Mehanska zapora petih preprek

Pet-preventivni sistem je popolnoma mehanski in ni odvisen od programske opreme. Fizično preprečuje:

1. Zapiranje odklopnika z zaprtim ozemljitvenim stikalom

2. Odpiranje sprednjega pokrova z zaprtim odklopnikom

3. Premikanje odklopnika med položaji, ko je v živo

4. Delovno ozemljitveno stikalo z vodniki pod napetostjo

5. Zapiralni odklopnik brez krmilne moči

Funkcija 3: Zadrževanje napake z visokim oblokom

Klasifikacija notranjega obloka (IAC) testirana na 31,5 kA za 1 sekundo. Obločne lopute usmerjajo pritisk navzgor in stran od operaterjev.

Funkcija 4: Zanesljivost visokonapetostne izolacije

Razdalje med fazo in med fazo in zemljo presegajo minimume IEC 62271-200. Vse zbiralke so termokrčno izolirane ali prekrite z antikoronsko zaščito.

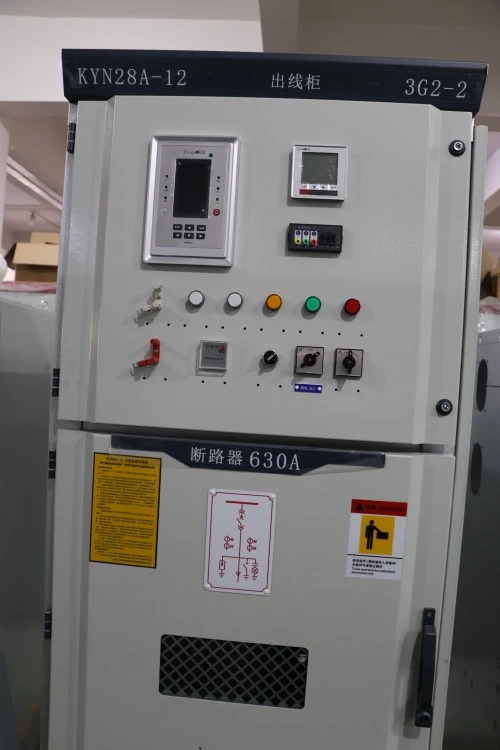

Funkcija 5: Inteligentno spremljanje in upravljanje na daljavo

Standardna IED (inteligentna elektronska naprava) s sporočanjem RS485/Modbus ali IEC 61850 GOOSE. Sprotno spremljanje položaja prekinjevalnika, stanja napolnjenosti vzmeti, SF6 (če se uporablja), temperature in delne izpraznjenosti.

Specifikacije izdelka

Zakaj izbrati Lugao Power Co., Ltd. pred konkurenti?

Zakaj nas stranke vedno znova izberejo:

Ne režemo vogalov glede izolacijskega odmika, materiala zbiralke ali robustnosti zaklepanja. Vsaka stikalna naprava KYN, ki zapusti našo tovarno, je podvržena popolnemu preskusu vzdržljivosti 95 kV – ne "rutinskemu" preizkusu zmanjšane napetosti. Nudimo tudi diagrame ožičenja za posamezne plošče v CAD in PDF, ne splošnih predlog.

Pakiranje, dostava in poprodajne storitve

Pakiranje

Vsaka oklepna izvlečna stikalna plošča transformatorske postaje 35 kV KYN je ovita v VCI papir proti rjavenju + plastično folijo

1. Nato zaprt v zaboj iz vezanega lesa s certifikatom za zaplinjevanje s penasto oblogo na vseh vogalih in robovih

2. Razbijalni voziček je odpremljen v izvlečenem položaju, zaklenjen s transportnimi nosilci

3. Zbirke so razstavljene, posamično zavite, označene s fazo in številko plošče

4. Sekundarni vtiči, ročaji za regale, ključi za ozemljitev in rezervne varovalke, zapakirani v vremensko odporni škatli za dodatke znotraj LV predelka

5. Vrečke s sušilnim sredstvom iz silikagela, dodane za pošiljke, občutljive na vlago (pomorski prevoz)

Pošiljanje

1. Pomorski prevoz: 40ft HC kontejner drži 6–8 plošč (odvisno od dimenzij)

2. Kopenski tovor: Tovornjak s kesonom z zračnimi blazinami proti vibracijam in jermeni

3. Incoterms: EXW (tovarna), FOB Ningbo

4. Dokumentacija priložena pošiljki

5. Splošna ureditvena risba (izvedeno)

6. Enovrstični diagram s številčenjem plošč

7. Shema ožičenja (velikost A3, laminirano)

8. Seznam materialov (odklopniki, CT, VT, releji)

9. Poročilo o rutinskem preskusu (podpisano s strani QA)

10. Navodila za uporabo (angleščina ali lokalni jezik)

11. Zaklepna matrica in razpored ključev (če je uporabljen zaklep ključa)

Zaveza poprodajnih storitev

1. Garancijsko obdobje: 12 mesecev od datuma pošiljanja (podaljšano na 24 ali 36 mesecev s pogodbo o plačani storitvi)

2. Tehnična podpora: doživljenjsko brezplačno svetovanje na daljavo. Naši inženirji pred dostavo pregledajo vaš enočrtni diagram in nastavitve releja.

3. Storitve na terenu: nadzor namestitve, pomoč pri zagonu, diagnoza napak. Brezplačno v garancijskem obdobju (potovanje in nastanitev se zaračunata po stroških). Po garanciji, zaračunano po dnevni ceni + deli.

4. Dobava rezervnih delov: vozički za odklopnike, primarni kontakti, sekundarni vtiči, ročaji za regale, ozemljitvena stikala, temperaturni regulatorji in zaporne komponente na zalogi. Pošiljka naslednji dan prek DHL/FedEx za kritične rezervne dele.

Pogosto zastavljena vprašanja

V1: Ali se lahko oklepna izvlečna stikalna naprava 35 kV postaje KYN uporablja na prostem v kompaktni postaji?

O: Standard: IP4X (samo v zaprtih prostorih).

Možnost: zunanje ohišje IP54 s streho, odporno na vremenske vplive in prisilnim prezračevanjem, z več paneli.

Ukrep: Ko zahtevate ponudbo, navedite »na prostem«.

V2: Kako preveriti petstopenjsko zaporo pred vklopom?

O: Sledite preizkusu po korakih v priročniku (osnovni test: 10 min).

Preverjanje ključev: Odklopnik odprt + ozemljitev zaprta → mora blokirati vstavljanje. Odklopnik zaprt → vhodna vrata morajo ostati zaklenjena.

Priporočilo: Test med zagonom in vsakih 6 mesecev.

V3: Življenjska doba primarnih odklopnih kontaktov in indikator zamenjave?

O: Posrebreni bakreni kontakti: ocenjeni za 5.000 operacij.

Indikator obrabe: na kontaktnem prstu vidna rdeča črta → zamenjajte.

Običajna transformatorska postaja (enkrat na leto v regalu): zdrži 30+ let. Pogosto delovanje (obločne peči): vsako leto izmerite kontaktni upor.
