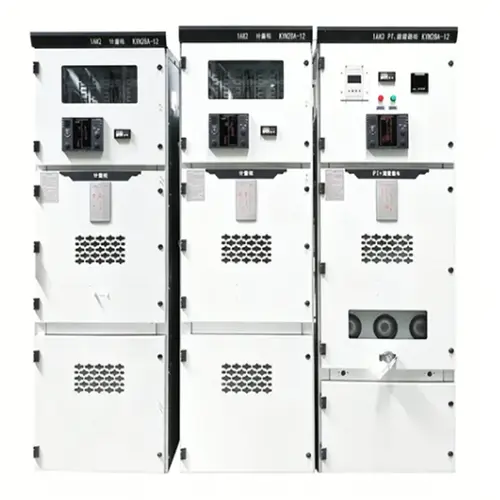

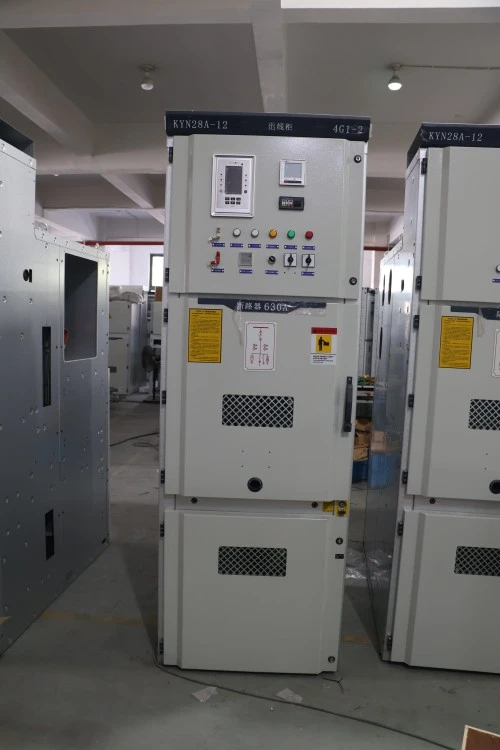

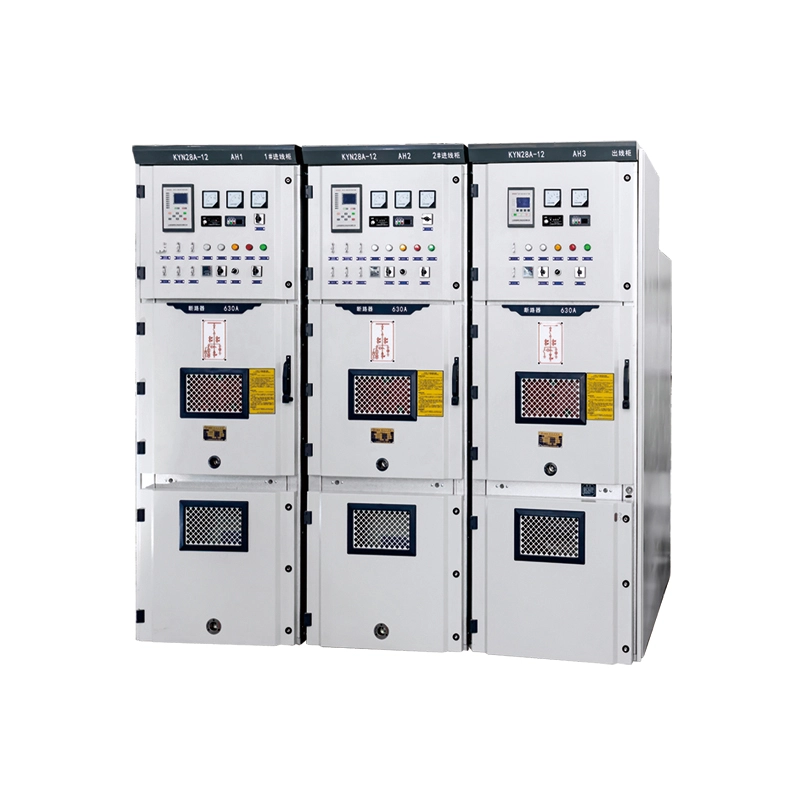

Visokonapetostna stikalna naprava s petimi preprečevalnimi zaklepi KYN Center Type

Visokonapetostna stikalna naprava s petimi preventivnimi zaklepi KYN Center je v celoti sestavljena, s kovino zaprta, izvlečna stikalna naprava, ki se uporablja predvsem v trifaznih AC napajalnih sistemih od 3,6 kV do 12 kV. Zasnovan je za konfiguracije z enojno zbiralko ali dvojno zbiralko z aplikacijami napajalnih vej.

Kaj je ta oprema?

Ta oprema je visokonapetostna razdelilna omarica, v kateri so odklopniki, odklopniki, ozemljitvena stikala, tokovni transformatorji, napetostni transformatorji in zaščitni releji. Njegova značilnost je mehanizem "pet-prevention interlocking", ki fizično preprečuje:

1. Zapiranje z zaprtim ozemljitvenim stikalom

2. Odpiranje sprednjega pokrova z zaprtim odklopnikom

3. Vstavljanje ali odstranjevanje odklopnika, ko je stikalo zaprto

4. Upravljanje ozemljitvenega stikala, ko je pod napetostjo

5. Zapiranje odklopnika brez krmilne moči

Kaj počne?

Varno prejema električno energijo iz transformatorja ali dohodnega voda in jo distribuira do odhodnih napajalnikov, kot so motorji, transformatorji, kondenzatorske baterije ali sekundarne transformatorske postaje. Visokonapetostna stikalna naprava tipa KYN Center s petimi preventivnimi zaporami je hrbtenica srednjenapetostnih industrijskih in komunalnih omrežij.

Razčlenitev kode modela:

● KYN – K: kovinsko oblečen Y: izvlečni tip N: notranji

● Sredinski tip – Modularna konfiguracija sredinskega odklopnika

● Petstopenjska zapora – Zaščita pred mehanskimi in električnimi napakami

● Visokonapetostne stikalne naprave – nazivne do 12kV

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

1. Visoka varnost – petstopenjska zapora

Visokonapetostna stikalna naprava tipa KYN Center s petimi preventivnimi zaporami ima obvezne mehanske zapore med odklopnikom, ločilnimi kontakti, ozemljitvenim stikalom in sprednjimi ploščami. To odpravlja tveganje napake operaterja – vzrok št. 1 za pojav obločnega bliska.

2. Kompaktna modularna konstrukcija

Izvlečni lomilni voziček gladko drsi po tirnicah s tremi različnimi položaji: delovno, preizkusno/izolirano in izvlečeno. To omogoča vzdrževanje brez izklopa celotne zbiralke – ključna prednost za podatkovne centre in bolnišnice.

3. Inteligentno spremljanje in nadzor

Izbirni inteligentni IED (releji) zagotavljajo:

● Nadzor toka, napetosti in moči v realnem času

● Prenapetostna, zemeljska in usmerjena zaščita

● Komunikacija RS485/Modbus ali IEC 61850

● Odpiranje/zapiranje na daljavo preko SCADA

● Standardna tipala za temperaturo in vlažnost v razdelku za odklopnik preprečujejo kondenzacijo.

4. Visoka mehanska zanesljivost

● Življenjska doba lomilnega mehanizma: 30.000 operacij (brez vzdrževanja)

● Pomožni kontakti: zlitina srebra in niklja za več kot 10.000 električnih operacij

● Primarni odklopni kontakti: posrebreni baker s pritiskom vzmeti

Področja uporabe

Podrobnosti proizvodnje

1. Izdelava ohišja

● 2,0 mm hladno valjano jeklo (cinkano) ali 1,5 mm nerjavno jeklo

● Lasersko rezano in CNC upognjeno za natančnost

● Varjen okvir s praškastim premazom, odpornim proti koroziji (standard RAL 7035)

2. Pet-preprečevalni zaklepni mehanizem

● Jeklene odmične plošče in zaklepne palice (brez plastičnih delov)

● Preizkušen za 10.000 zaklepnih ciklov brez napak

● Vključuje ključavnico za dohodne/odhodne in vezne plošče

3. Razbijalni voziček

● Izvlečno ohišje s tristopenjskim zaklepanjem

● Samoporavnavni primarni odklopi

● Sekundarni vtič s 16–32 krmilnimi vezji

4. Sistem zbiralk

● E-Cu baker z visoko prevodnostjo (razred ETP)

● Posrebreni spoji z Belleville podložkami

● Toplotno skrčljiva izolacija za fazno izolacijo

5. Predal za kabel

● Veliko prostora za do 4 × 240 mm² kablov na fazo

● Odstranljiv nosilec za kabel

● Zagotavljanje CT ničelne sekvence

6. Tovarniško testiranje

● 100-odstotni preskus dielektrične odpornosti

● Preskus mehanskega delovanja (najmanj 50 ciklov)

● Merjenje delne razelektritve (≤5pC pri 1,2× nazivni napetosti)

● Merjenje kontaktnega upora (mikroohmmeter)

7. Certificiranje in zagotavljanje kakovosti

● Tipsko preizkušeno v skladu z GB/T 3906, IEC 62271-200 in DL/T 404

● Testiran notranji oblok (IAC AFLR 40kA/1s)

● Proizvodnja s certifikatom ISO 9001:2015

● Poročilo o rutinskem preskusu je priloženo vsaki plošči

Zakaj izbrati Lugao Power Co., Ltd. pred konkurenti?

Pogosta vprašanja strank

V1: Ali se lahko ta visokonapetostna stikalna naprava KYN Center s petimi preventivnimi zaklepi uporablja za 24 kV sisteme?

O: Ne, standardni KYN je ocenjen na 12 kV. Za 24 kV ponujamo različico KYN28-24 s povečano izolacijsko razdaljo. Ko zahtevate ponudbo, navedite napetost vašega sistema.

V2: Ali zagotavljate vakuumski odklopnik kot del kovinsko prevlečene stikalne naprave KYN?

O: Da, vsaka plošča je v celoti sestavljena s tovarniško testiranim vakuumskim odklopnikom (tip VS1). Ponujamo tudi združljive alternative, kot so ABB VD4, Siemens 3AH ali Schneider HVX, če imate prednost.

V5: Ali lahko dobavite celotno linijo stikalnih naprav, vključno z vhodnimi, merilnimi, dovodnimi in kondenzatorskimi ploščami, vse kot stikalne naprave KYN s kovinskim ohišjem?

O: Vsekakor. Načrtujemo in izdelujemo celotno linijo z vsemi potrebnimi pomožnimi predelki, povezavami zbiralk in zaklepi med ploščami. Samo pošljite svoj enovrstični diagram.

V6: Kakšno dokumentacijo nudite?

O: Za vsako stikalno napravo KYN nudimo: risbo splošne ureditve, shemo ožičenja, seznam materialov, poročilo o preskusu, priročnik z navodili in matriko za zaklepanje – vse v angleščini (ali vašem lokalnem jeziku).

V7: Ali je petstopenjska zapora nastavljiva na polju?

O: Ne – in to je namerno. Zapah je tovarniško nastavljen in zapečaten, da se prepreči poseganje. Vendar nudimo jasne mehanske risbe, tako da vaša ekipa razume logiko. Če potrebujete spremembe, kontaktirajte naš inženirski oddelek.
