Visokonapetostna fiksna AC kovinska zaprta stikalna naprava

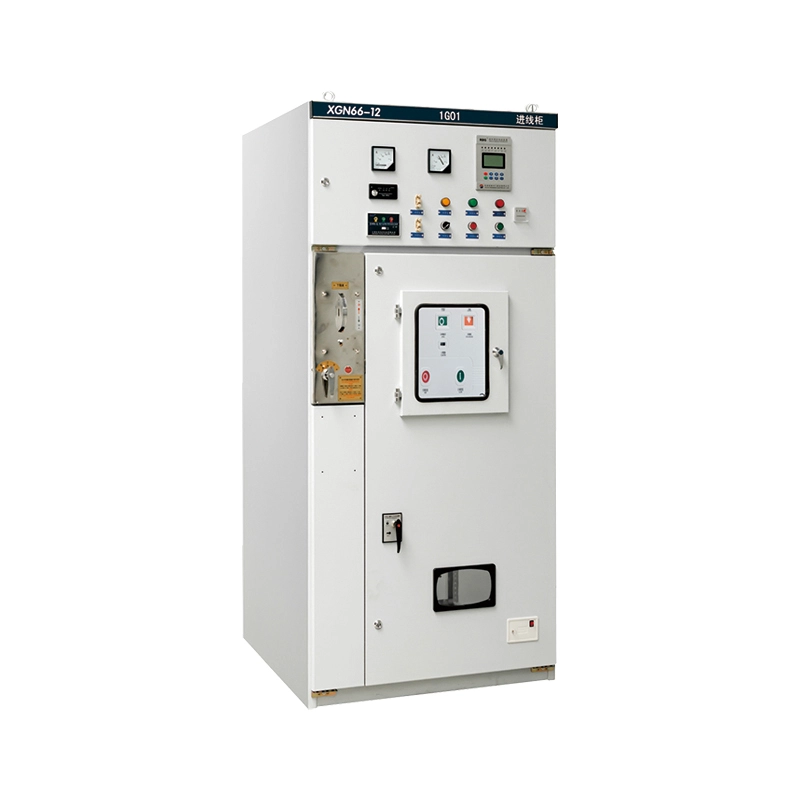

Visokonapetostna fiksna AC kovinska zaprta stikalna naprava (model: XGN66-12) je notranja, zračno izolirana kompletna stikalna naprava. Zasnovan je za trifazne napajalne sisteme AC 50/60Hz, ki delujejo pri nazivnih napetostih 3,6 kV, 7,2 kV in 12 kV.

Za razliko od vlečenih variant, ta fiksna AC kovinska zaprta stikalna naprava uporablja fiksno nameščen vakuumski odklopnik in strukturiran izolacijski sistem. Ta oblikovalska filozofija poenostavlja povezave glavnega tokokroga, povečuje mehansko stabilnost in zagotavlja stroškovno učinkovito rešitev brez ogrožanja varnosti. Ohišje je izdelano iz visoko trdnih hladno valjanih jeklenih plošč, varjenih in pritrjenih v robustno strukturo, ki je odporna na deformacije med transportom in delovanjem. Služi kot kritični vmesnik za sprejemanje električne energije iz omrežja in njeno distribucijo transformatorjem, motorjem in drugim visokonapetostnim obremenitvam, pri čemer ponuja integriran nadzor, merjenje in zaščitne funkcije v enem, kompaktnem odtisu.

Lastnosti in uporaba izdelka

Ključne lastnosti (slog vprašanj in odgovorov)

V: Zakaj je "fiksna" zasnova te visokonapetostne fiksne AC kovinske zaprte stikalne naprave boljša od izvlečnih vrst?

O: Preprostost in moč. Ker so glavne komponente fiksne, so povezave primarnega tokokroga bolj robustne in manj dovzetne za težave z obrabo kontaktov, povezane s premikajočimi se ročnimi vozički. Ta zasnova omogoča manjšo prostornino omarice (skoraj 50 % manjša od tradicionalnih zasnov), zaradi česar je popolna za prostorsko omejene notranje razdelilne postaje. Prav tako na splošno ponuja nižje začetne nabavne stroške, hkrati pa ohranja "petodporni" zaklepni mehanizem za preprečevanje napačnega delovanja.

V: Kako Lugao Power zagotavlja varnost operativnega osebja?

O: Varnost je vgrajena v mehaniko. Thestikalne napraveje opremljen z obveznim mehanskim zaklepanjem med glavnim stikalom, ločilnikom in vrati omare. Visokonapetostna fiksna AC kovinska zaprta stikalna naprava ima vidno prekinitveno točko (izolacijsko stikalo), ki omogoča operaterjem, da pred vzdrževanjem vizualno potrdijo, da je napajanje izklopljeno, kar je v skladu z globalnimi standardi električne varnosti. Poleg tega so komponente, kot je ločilnik GN30-12, popolnoma zaprte, da se prepreči izpostavljenost obloku.

V: V katerih okoljih se lahko uporablja ta izdelek?

O: Ta izdelek je zasnovan za težka industrijska okolja. Zanesljivo deluje pri temperaturah od -25 °C do +40 °C in nadmorskih višinah do 1000 m (prilagodljivo za višje nadmorske višine). Široko se uporablja v:

1. Elektrarne in transformatorske postaje: Kot glavna dohodna/odhodna enota.

2. Industrijska in rudarska podjetja: Za krmiljenje težkih strojev in transformatorjev.

3. Visoke zgradbe: Za prostore za distribucijo električne energije v kleteh ali tehničnih nadstropjih.

4. Obnovljiva energija: Kot sinhronizacijska točka za vetrne ali sončne elektrarne.

V: Ali ta visokonapetostna fiksna AC kovinska stikalna naprava podpira enostavno vzdrževanje?

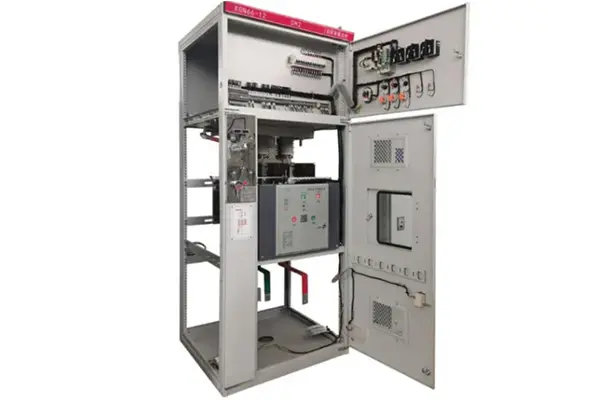

O: Vsekakor. Kljub temu, da je "popravljen", je vzdrževanje preprosto. Sprednja plošča omogoča enostaven dostop do predela za odklopnik, komora zbiralke pa je izolirana na vrhu. Zamenjava varovalk (v kombinacijah varovalk) je preprosta in varna.

Podrobnosti o proizvodnji in zagotavljanje kakovosti

Tehnična izdelava

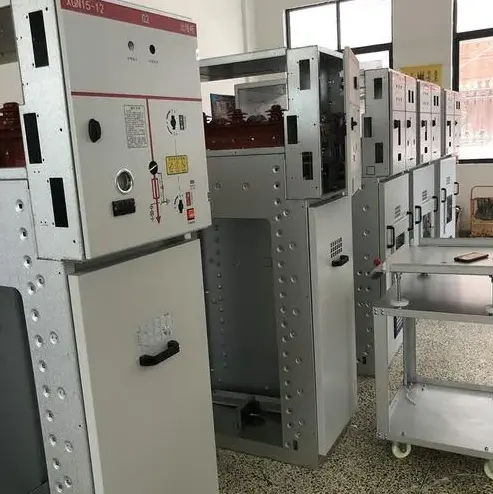

● Napredna proizvodnja: kovinsko ohišje je obdelano s CNC stroji za prebijanje, krivljenje in striženje, kar zagotavlja visoko natančnost in medsebojno zamenljivost. Okvir je sestavljen z visoko trdnimi vijaki, ki odpravljajo varilne deformacije.

● Izolacijska zmogljivost: sistem uporablja zrak kot primarni izolacijski medij. Vendar pa z optimiziranim faznim razmikom zbiralke in uporabo izolatorjev z visoko lezenje visokonapetostna fiksna AC kovinska zaprta stikalna naprava zlahka prestane preskus vzdržljive napetosti 42 kV močnostne frekvence.

● Zaklepni mehanizem: uporabljamo zanesljiv zaklepni sistem "petih preprečevanj":

1. Preprečuje zapiranje odklopnika, če je ozemljitveno stikalo zaprto.

2. Preprečuje zapiranje ozemljitvenega stikala, če je odklopnik zaprt.

3. Preprečuje odpiranje sprednjih/zadnjih plošč, če je odklopnik pod napetostjo.

Certifikati

● Lugao Power Co., Ltd.upošteva stroge mednarodne smernice. Naša serija XGN66-12 je v celoti tipsko preizkušena in je v skladu z IEC 62271-200 (stikalne in krmilne naprave AC v kovinskem ohišju). Za naš proizvodni obrat imamo tudi certifikate ISO 9001, kar zagotavlja dosledno kakovost.

Parameter izdelka (specifikacija)

Izbira pravilne ocene je ključnega pomena. Za transformator 1000 kVA pri 12 kV priporočamo nazivni tok 630 A s kratkotrajno vzdržljivostjo 25 kA za učinkovito obvladovanje morebitnih okvarnih tokov. Za izračune glede na obremenitev se posvetujte z našimi inženirji.

Zakaj izbrati Lugao Power Co., Ltd.?

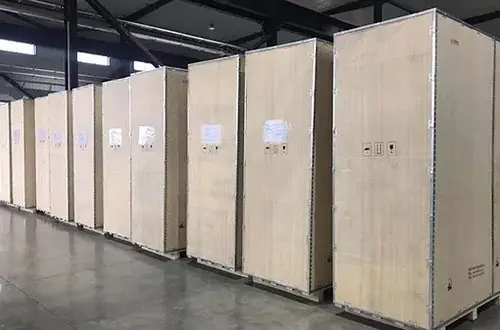

Preizkušeno izvozno znanje:Z več kot 500 enotami, ki so bile v zadnjih 5 letih uspešno nameščene na Filipinih, v Vietnamu, Savdski Arabiji in Nigeriji, so naše rešitve za pakiranje (vključno z ojačanimi jeklenimi zaboji in protikorozijsko folijo VCI) preizkušene za pomorski prevoz na dolge razdalje in skladiščenje v vlažnih pristaniščih.

Prava prilagoditev:Poleg barvnega ujemanja RAL nudimo prilagojena razmerja CT/VT in konfiguracije pomožnih kontaktov, ki ustrezajo vašim obstoječim shemam zaščitnih relejev (združljivo z ABB/Siemens/Schneider).

Agilna dobavna veriga:Z izkoriščanjem našega lokalnega ekosistema komponent zagotavljamo 15–20-dnevni dobavni rok, bistveno hitrejši od evropskih primerkov, ne da bi pri tem žrtvovali kakovost ključnih komponent (vakuumski prekinjevalci VS1/ZN63).

Poprodajni odziv

Vroča linija:Na tehnična vprašanja odgovorimo v 2 urah (24/7).

Logistika rezervnih delov:Kritični nadomestni deli, poslani prek DHL/FedEx v 48 urah.

Digitalna dokumentacija:Pred odhodom plovila prek povezave v oblaku zagotovimo popolne angleške diagrame ožičenja, SLD-je in priročnike za uporabo, kar vaši ekipi na mestu omogoča vnaprejšnjo pripravo.
