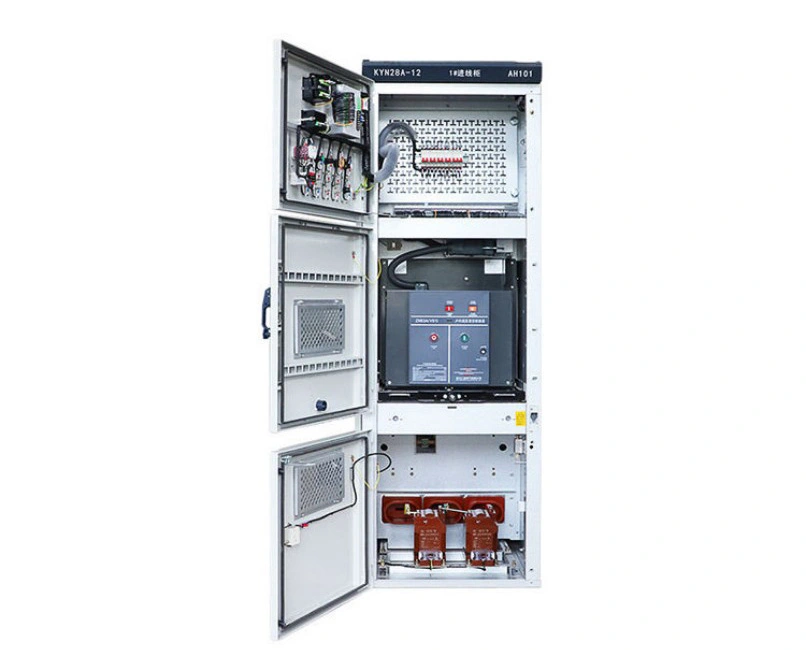

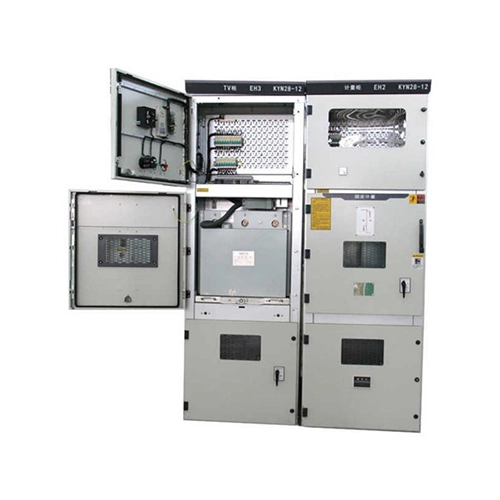

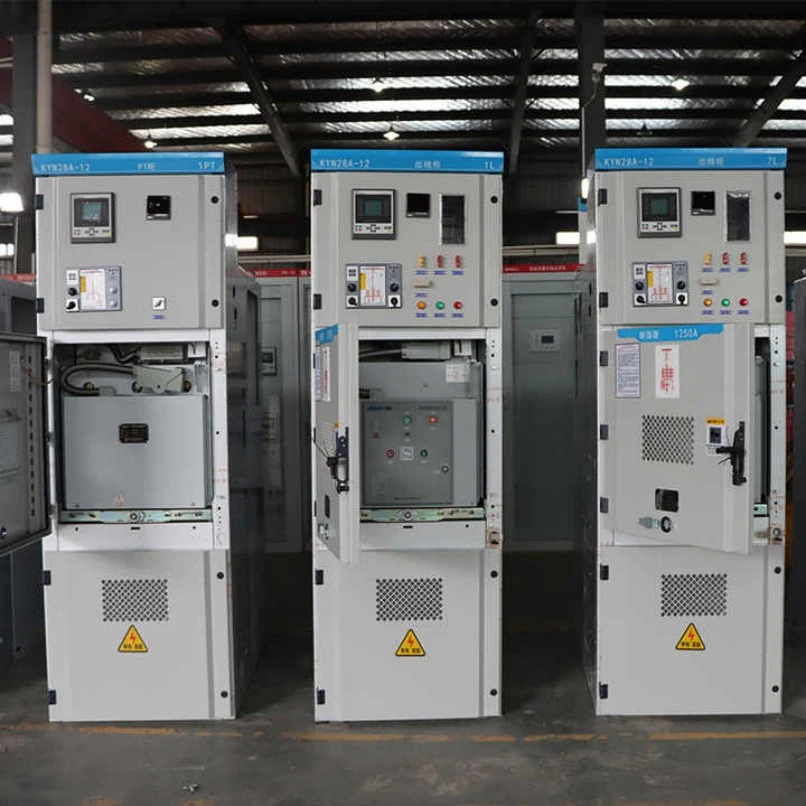

Stikalna plošča s fiksno visokonapetostno ploščo tipa ročnega vozička

Fiksna visokonapetostna stikalna plošča tipa ročnega vozička je kovinsko zaprta,zračno izolirane srednjenapetostne stikalne napravesklop, zasnovan za sisteme z eno in dvojno zbiralko. Toda kaj točno je ta izdelek in kaj lahko naredi za vašo električno infrastrukturo?

Kaj je:

Gre za hibridno zasnovo, ki združuje fiksno ohišje plošče z odstranljivim mehanizmom ročnega vozička za primarne stikalne naprave (kot so vakuumski odklopniki, kontaktorji ali VSD). Ročni voziček je mogoče fizično zakotaliti v ploščo in iz nje, medtem ko zbiralke, kabli in pomožne komponente ostanejo pritrjeni v ohišju. Ta oblika je standardizirana v skladu z IEC 62271-200 in GB3906 za nazivne napetosti od 3 kV do 40,5 kV.

Kaj zmore:

● Nadzor pretoka moči: varno povezuje ali odklaplja visokonapetostna bremena, kot so transformatorji, motorji in kondenzatorske baterije.

● Zagotavljajo zaščito pred napakami: Integrirani zaščitni releji in odklopniki se samodejno sprožijo med preobremenitvami, kratkimi stiki ali ozemljitvenimi napakami.

● Omogočite varno vzdrževanje: ročni voziček se lahko umakne v izoliran, ozemljen položaj, kar ustvari vidno zračno režo, kar tehnikom omogoča delo na odklopniku, ne da bi izklopili celotno zbiralko.

● Merjenje in spremljanje: tokovni transformatorji, napetostni transformatorji in digitalni merilniki, nameščeni na plošči, dajejo podatke o statusu sistema v realnem času.

● Varno zaklepanje: Mehanske in električne zapore preprečujejo človeške napake, kot je zapiranje odklopnika, medtem ko je ročni voziček na sredini, ali dostop do razdelkov pod napetostjo.

Skratka, ta fiksna visokonapetostna stikalna plošča tipa ročnega vozička deluje kot vratar vašega visokonapetostnega omrežja – varno, prilagodljivo in vzdržljivo za 20+ let delovanja.

Parametri izdelka (specifikacija)

Spodaj je tabela s podrobnimi tehničnimi specifikacijami za našo fiksno visokonapetostno stikalno ploščo tipa ročnega vozička. Vse vrednosti se nanašajo na tipične 12kV modele; druge napetosti na voljo na zahtevo.

Funkcija in uporaba izdelka (oblika vprašanj in odgovorov)

V1: Zakaj je zasnova ročnega vozička boljša od popolnoma fiksne stikalne naprave?

O: Zasnova ročnega vozička omogoča, da se primarna stikalna naprava (vakuumski odklopnik) fizično odstrani s plošče za vzdrževanje ali zamenjavo, medtem ko zbiralke plošče ostanejo pod napetostjo. To skrajša čas nedelovanja z ur na minute. Nasprotno pa fiksne stikalne naprave pogosto zahtevajo izklop celotnega odseka za dostop do odklopnika. Naša fiksna visokonapetostna stikalna plošča tipa ročnega vozička vam nudi najboljše iz obeh svetov: fiksne zbiralke za robustnost in odklopnike ročnega vozička za uporabnost.

V2: Kako zagotavlja varnost operaterja med zlaganjem?

O: Naša stikalna naprava vključuje pet obveznih zapor:

1. Odklopnika ni mogoče zapreti, razen če je ročni voziček v "delovnem" (priklopljenem) položaju.

2. Ročnega vozička ni mogoče premakniti iz »odklopljenega« v »priključeno«, razen če je odklopnik odprt.

3. Ozemljitveno stikalo je mogoče zapreti le, ko je ročni voziček v položaju "test/odklopljen".

4. Vrata predala za kable je mogoče odpreti le, ko je ozemljitveno stikalo zaprto.

5. Ročnega vozička ni mogoče vstaviti ali izvleči, ko je odklopnik zaprt. Te zapore so tako mehanske kot električne – po zasnovi so varne pred okvarami.

V3: Ali se lahko fiksna visokonapetostna stikalna plošča tipa ročnega vozička uporablja na prostem?

O: Standardno ohišje je IP4X, primerno za notranje razdelilne postaje. Za uporabo na prostem dobavljamo dodatna ohišja, odporna na vremenske vplive, ali kioske z oznako IP54. Številne stranke namestijo naše stikalne naprave v transformatorske postaje ali majhne montažne zgradbe v bližini vetrnih elektrarn ali sončnih elektrarn.

V4: Katere so najpogostejše aplikacije za to stikalno napravo?

A: Ta fiksna visokonapetostna stikalna plošča tipa ročnega vozička se pogosto uporablja v:

● Elektroenergetske transformatorske postaje (primarni in sekundarni distribucijski).

● Industrijski obrati (jeklarne, cementarne, petrokemične industrije)–za krmiljenje motorjev in zaščito transformatorjev.

● Komercialne zgradbe (bolnišnice, podatkovni centri, letališča) – kjer se zahteva visoka zanesljivost.

● Obnovljiva energija (sončne elektrarne, vetrne elektrarne) – kot priključni paneli za omrežje.

● Rudarstvo – dovolj robustno za prašna in vlažna okolja.

● Napajanje železniške vleke – pri sistemih 27,5kV ali 2×25kV.

Podrobnosti proizvodnje

1. Material ohišja in premaz

● Material: 2 mm debela visokokakovostna pocinkana jeklena pločevina (uvožena iz Baosteela), zložena s CNC upogibnimi stroji. Dvojno prepognjeni robovi povečajo togost.

● Premaz: Epoksi-poliester praškasti premaz (najmanjša debelina 80 μm) po peskanju po standardu SA 2,5. Barva RAL 7035 (svetlo siva). Preskus s slanim pršenjem > 500 ur – brez korozije.

2. Mehanizem ročnega vozička

● Material: visoko trdni najlonski valji + vodila iz nerjavečega jekla.

● Delovanje: vijačni/izvijačni mehanizem vodilnega vijaka z zasnovo proti zračnosti. Vsak ročni voziček je testiran za 2000 popolnih ciklov zlaganja.

● Indikatorji položaja: rdeči (priključen), zelen (test), rumen (odklopljen), viden s 5 metrov.

3. Polkna (avtomatske varnostne pregrade)

● Ko je ročni voziček umaknjen, vzmetne kovinske lopute samodejno pokrijejo fiksne primarne kontakte. To preprečuje nenamerni stik prstov z deli pod napetostjo. Naša polkna so izdelana iz 3 mm aluminijeve zlitine s protikorozijsko obdelavo.

4. Sistem zbiralk

● Material: E-Cu baker z visoko prevodnostjo (99,9 % čistost). Posrebreno na vseh spojih.

● Prečni prerez: Izračunano za ohranjanje dviga temperature pod 65 K pri nazivnem toku. Za 3150A uporabljamo dvojne zbiralke na fazo.

● Izolacija: toplokrčljivi izolacijski tulci (oranžne barve) za identifikacijo faz in nadzor delne razelektritve.

5. Ozemljitveno stikalo

● Tip: Hitro izdelava, obremenitvena, z vidnimi ozemljitvenimi noži.

● Delovanje: ročni vzmetni mehanizem. Lahko se zapre na polni tok kratkega stika (enkrat 50kA).

● Blokada: Ekskluzivna mehanska zapora s položajem ročnega vozička – ne more zapreti ozemljitvenega stikala, razen če je ročni voziček v testnem/odklopljenem položaju.

6. Nizkonapetostni predel

● Nahaja se na zgornji sprednji strani (višina 300 mm), popolnoma ločen od visokonapetostnih delov. Vsebuje zaščitne releje (mikroprocesorske), krmilna stikala, indikatorske lučke in pomožne varovalke.

● Ožičenje: vsi sekundarni kabli so oštevilčeni, povezani v ognjevarne PVC kanale in zaključeni na priključnih blokih z rezervnimi kontakti (rezerviranih 20 % rezerve).

7. Nadzor delne razelektritve

● Vsi visokonapetostni vodniki so zaobljeni, da se odstranijo ostri robovi.

● Vsaka plošča je podvržena preizkusu delne razelektritve (≤10pC pri 1,1×Ur/√3).

8. Natančnost tovarniške montaže

● Vsaka fiksna visokonapetostna stikalna plošča tipa ročnega vozička je sestavljena na lasersko poravnano šablono. Neusklajenost kontakta med vozičkom in fiksnim kontaktom je <0,5 mm.

● Rezultat: gladko zlaganje brez brušenja ali sile – brez zataknjenih ročnih vozičkov tudi po letih uporabe.

Zakaj izbrati Lugao za srednjenapetostne stikalne naprave z ročnim vozičkom?

· Projektni inženiring: Postavitev omare, nazivna zbiralka, shema zaščitnega releja, konfiguracija CT/VT in kabelski uvod se lahko oblikujejo v skladu z enočrtnim diagramom.

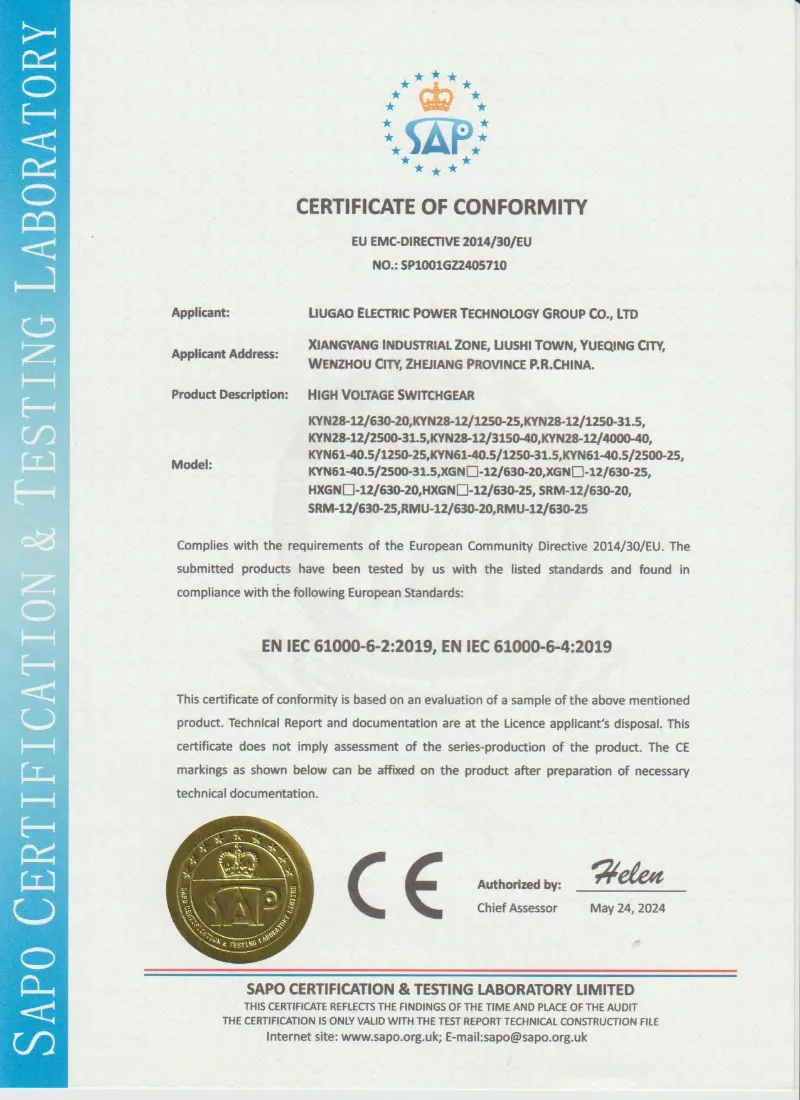

· Proizvodnja na podlagi standardov: Stikalne naprave je mogoče izdelati v skladu z IEC 62271-200, GB/T 3906, DL/T 404 in tehničnimi specifikacijami projekta.

· Prilagodljiva izbira komponent: Lugao VCB, ABB, Siemens, Schneider ali druge določene blagovne znamke komponent je mogoče konfigurirati glede na zahteve projekta.

· Rutinski pregled pred odpremo: Mehansko delovanje, funkcija zaklepanja, ožičenje, izolacija in preskusi vzdržljivosti električne frekvence se lahko izvedejo pred dobavo v skladu s tehničnim dogovorom.

· Podpora za tehnično dokumentacijo: Splošne ureditvene risbe, enočrtni diagrami, diagrami sekundarnega ožičenja, navodila za uporabo in rutinska poročila o preskusih so lahko na voljo kot referenca projekta.
