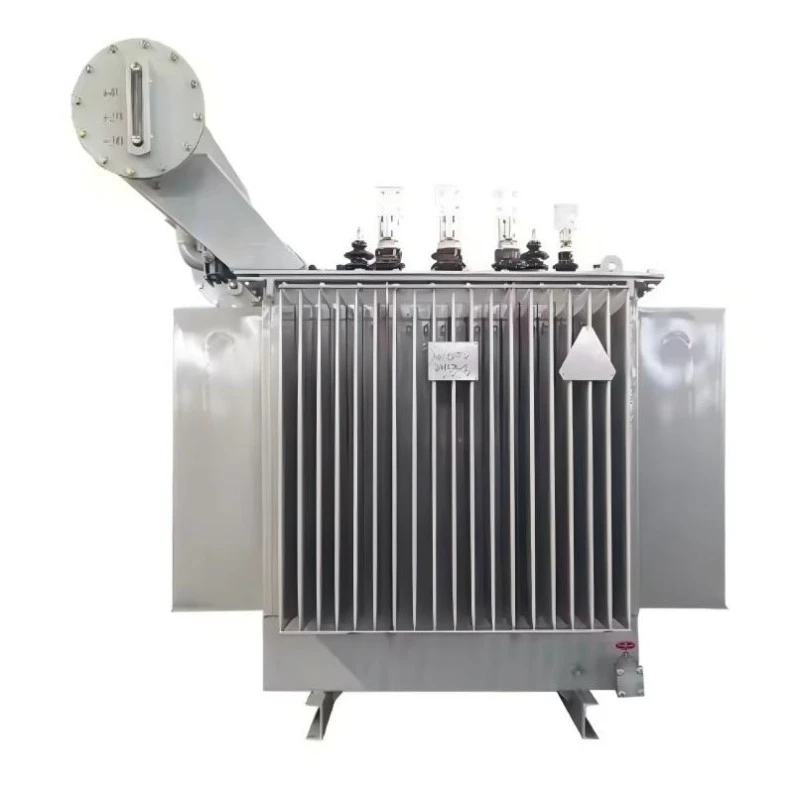

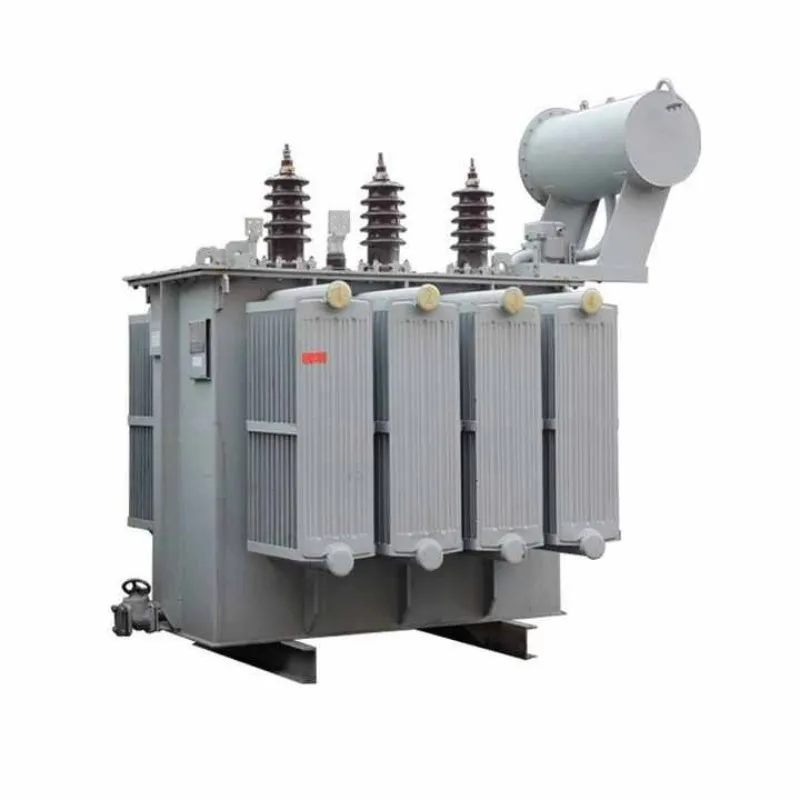

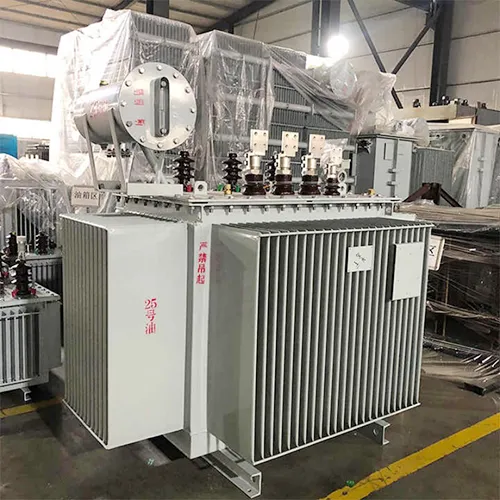

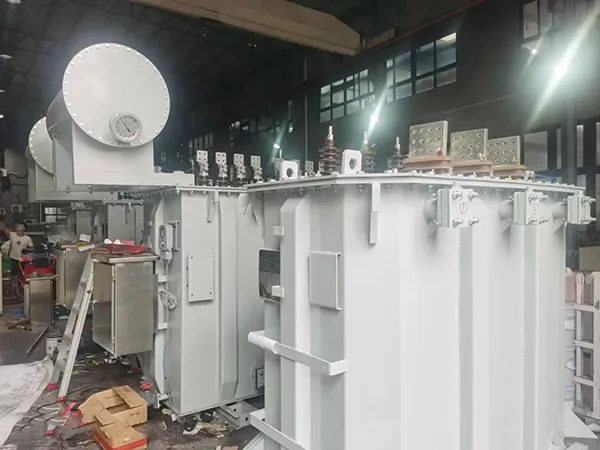

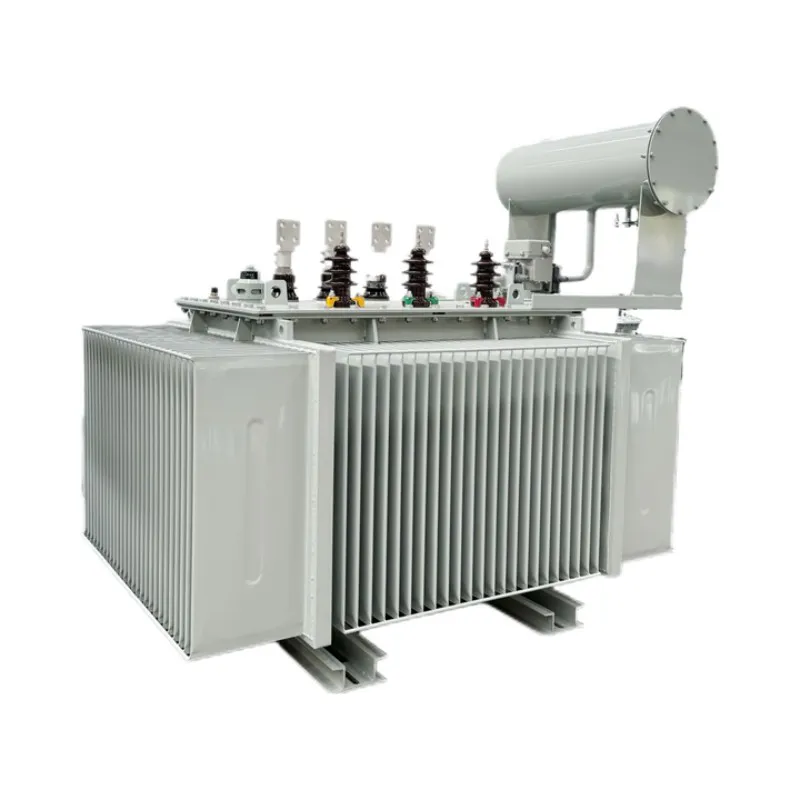

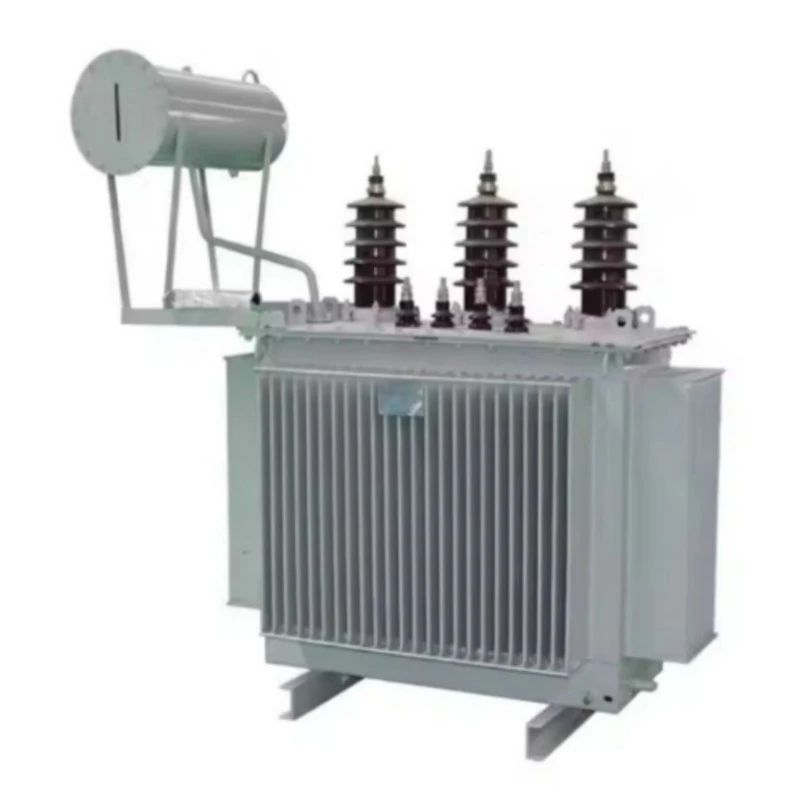

Popolnoma zaprt trifazni zunanji energetsko varčni transformator

Popolnoma zaprti trifazni zunanji energetsko varčni transformator je distribucijska naprava naslednje generacije, ki je natančno zasnovana za pretvorbo srednje napetostne električne energije (kot je 10 kV ali 35 kV) v varno nizkonapetostno energijo (400 V/230 V) za industrijske, komercialne in stanovanjske aplikacije. Za razliko od tradicionalnih transformatorjev, ki zahtevajo redno vzorčenje olja in vzdrževanje, ima ta enota robusten, hermetično zaprt rezervoar, ki popolnoma izolira izolacijsko olje od atmosfere. Ta zasnova preprečuje oksidacijo olja in vdor vlage, ki sta glavna vzroka za degradacijo in okvaro izolacije.

V svojem jedru ta transformator uporablja visoko prepustno hladno valjano zrnato silicijevo jeklo z napredno zasnovo stopničastega prekrivnega spoja. Ta tehnologija minimizira magnetno histerezo in izgube zaradi vrtinčnih tokov ter dosega vrednosti izgube brez obremenitve, ki znatno presegajo nacionalne standarde energetske učinkovitosti. Enota je optimizirana za zunanjo namestitev in nudi vrhunsko odpornost na skrajne temperature, prah in vlago, zaradi česar je temelj sodobnega distribucijskega omrežja z malo vzdrževanja.

Lastnosti in uporaba izdelka

Ključne značilnosti

Delovanje brez vzdrževanja: Popolnoma zaprt valoviti rezervoar odpravlja potrebo po konzervatorju in odzračevalniku, kar preprečuje staranje olja in zniža stroške vzdrževanja.

Izjemna energetska učinkovitost: Z optimiziranim jedrom in visokoprevodnimi bakrenimi navitji zmanjša izgube brez obremenitve do 20 % v primerjavi s standardnimi transformatorji serije S11.

Vrhunska preobremenitvena zmogljivost: Thehladilni sistem, potopljen v olje(ONAN) zagotavlja stabilno delovanje pri dolgotrajnih visokih obremenitvah in konicah povpraševanja.

Robustna zunanja vzdržljivost: Izdelan s premazi, odpornimi na vremenske vplive in zaščito IP54, vzdrži ekstremne temperature (-25 °C do +40 °C), vlago in izpostavljenost UV-žarkom.

Visoka odpornost na kratke stike: mehansko ojačana navitja z robustnim vpenjalnim sistemom zagotavljajo varnost in zanesljivost med napakami v omrežju.

Glavni scenariji uporabe

Mestna in podeželska elektroenergetska omrežja: idealno za kompaktne transformatorske postaje v stanovanjskih skupnostih, trgovskih središčih in projektih elektrifikacije podeželja, kjer je bistvenega pomena zanesljiva oprema, ki zahteva malo vzdrževanja. Popolnoma zaprt trifazni transformator za varčevanje z energijo na prostem se odlično znajde v teh okoljih.

Industrijski parki in tovarne: Zagotavlja stabilno napajanje težkih strojev, predelovalnih linij in proizvodnih obratov ter z lahkoto obvladuje spremenljive obremenitve.

Integracija obnovljivih virov energije: popolna za sončne elektrarne in vetrne elektrarne, kjer sta vzdržljivost na prostem in visoka učinkovitost ključnega pomena za povečanje napetosti za priključitev na omrežje.

Infrastrukturni projekti: Razporejeni na letališčih, podzemnih sistemih, podatkovnih centrih in bolnišnicah, kjer se o zanesljivosti oskrbe z električno energijo ni mogoče pogajati.

Začasno in zasilno napajanje: Zaradi njegove kompaktne velikosti in robustne konstrukcije je idealen za začasne transformatorske postaje ali mesta za nujna popravila.

Parameter izdelka (specifikacija)

Podrobnosti proizvodnje

Osnovni material in proizvodni proces

Jedro tega transformatorja je izdelano iz visoko prepustnega hladno valjanega zrnato usmerjenega silicijevega jekla. Laminati so natančno striženi in zloženi s postopkom 45° stopničastega prekrivanja, kar zagotavlja tesno integrirano magnetno vezje. Ta tehnika zmanjša izgube zaradi vrtinčnih tokov in zmanjša tok magnetiziranja, kar predstavlja temelj njegove zmožnosti varčevanja z energijo. Jedro je pritrjeno s polsuhim steklenim trakom za zmanjšanje vibracij in zagotavljanje tihega delovanja.

Struktura navitja

Tako visokonapetostna kot nizkonapetostna navitja so izdelana iz bakrenih vodnikov brez kisika, izbranih zaradi visoke prevodnosti in nizkih uporovnih izgub. Nizkonapetostno navitje ima konfiguracijo, navito s folijo, z vzdolžnimi oljnimi kanali, ki ne le izboljšajo odvajanje toplote, temveč zagotavljajo tudi vrhunsko mehansko trdnost, da prenese sile kratkega stika.

Tehnologija rezervoarja in tesnjenja

Značilnost tega transformatorja je njegov popolnoma zaprt valoviti rezervoar. Za razliko od običajnih modelov se valovite plošče razširijo in skrčijo, da se prilagodijo spremembam prostornine olja zaradi temperaturnih nihanj, s čimer odpade potreba po tradicionalnem konzervatorju. To ustvari popolnoma zaprt sistem, ki preprečuje stik izolacijskega olja z zunanjim zrakom, s čimer se odpravi oksidacija, absorpcija vlage in nastajanje blata. Varnostni ventil za tlak in visoko natančen merilnik nivoja olja sta standardna varnostna elementa.

Izolacijski sistem

Popolnoma zaprti trifazni zunanji energetsko varčni transformator uporablja visokokakovostno mineralno izolacijsko olje, ki je podvrženo strogemu vakuumskemu sušenju in postopku polnjenja z oljem. To zagotavlja, da v rezervoarju ne ostane ostankov zraka ali vlage, kar zagotavlja visoko začetno napetost delnega praznjenja in zagotavlja dolgoročno dielektrično zanesljivost.

Zagotavljanje kakovosti in certificiranje

Certifikati: ISO 9001:2008, CE in obsežna poročila o tipskih preskusih nacionalnih centrov za testiranje transformatorjev.

Rutinsko testiranje: Vsaka enota je podvržena 100-odstotnemu tovarniškemu testiranju, vključno s preskusi izgube brez obremenitve, izgube obremenitve, impedance kratkega stika, odpornosti na inducirano prenapetost in delne izpraznitve.

Nadzor kakovosti: Naš proizvodni proces vključuje spremljanje sestavljanja jedra, navitja in končnega sestavljanja v realnem času, da zagotovimo, da vsak transformator izpolnjuje naša stroga merila kakovosti.

Zakaj izbrati Lugao Power?

Izbira Lugao Power pomeni naložbo v izdelek, zasnovan za dolgo življenjsko dobo. Naše strokovno znanje in izkušnje pri izdelavi popolnoma zaprtega trifaznega zunanjega energetsko varčnega transformatorja zagotavlja, da boste prejeli enoto, ki ne le izpolnjuje vaše električne zahteve, ampak tudi prispeva k nižjim emisijam ogljika in zmanjšanim operativnim proračunom.

Poprodajne storitve

5-letna garancija: Zagotavljamo delovanje brez puščanja in luščenja barve. Vsako proizvodno napako pri normalni uporabi krije brezplačno popravilo ali zamenjava.

Doživljenjska servisna podpora: nadomestni deli in tehnična pomoč so na voljo za celotno življenjsko dobo transformatorja.

30-letna življenjska doba: Zasnovano z visoko kakovostnimi materiali, ki zagotavljajo tri desetletja zanesljivega delovanja.

Hiter odziv: V primeru okvare opreme se naša ekipa odzove v eni uri po obvestilu in pošlje tehnično osebje na mesto v 24 urah doma.

Pakiranje in dostava

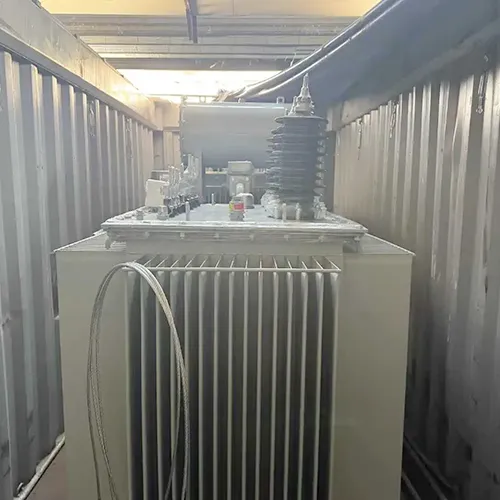

Pakiranje: Popolnoma zaprt trifazni zunanji energetsko varčni transformator je varno zapakiran v na vremenske vplive odporen lesen zaboj ali zavit za optimalno zaščito med transportom.

Pogoji pošiljanja: dostavljeno napolnjeno z oljem s popolnoma zaprtim rezervoarjem, skupaj s poročili o tovarniških preskusih, priročniki za namestitev in podrobnimi risbami dimenzij.

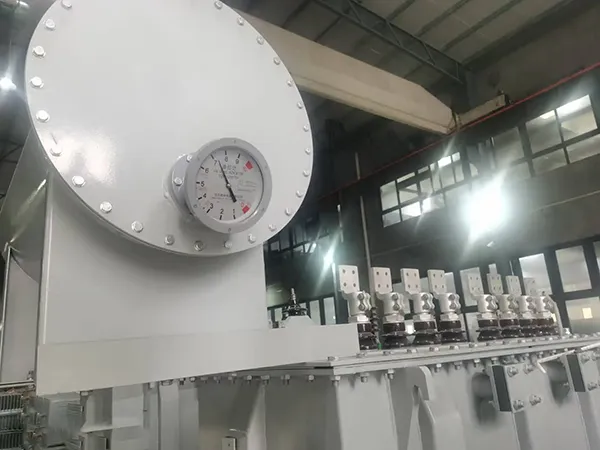

Standardni dodatki: Vsaka enota vključuje merilnik nivoja olja, varnostni ventil za tlak, številčnico termometra, visokonapetostne in nizkonapetostne puše, ozemljitvene vijake in celoten komplet strojne opreme za namestitev.

Vprašanja in odgovori: pogosto zastavljena vprašanja

V1: Kaj je popolnoma zaprt trifazni zunanji energetsko varčni transformator?

A1: To je razdelilni transformator za zunanjo uporabo s hermetično zaprtim rezervoarjem. Za razliko od tradicionalnih enot z oljnim konzervatorjem ta zasnova preprečuje stik izolacijskega olja z zrakom, s čimer je odpravljena nevarnost oksidacije in absorpcije vlage, kar bistveno zmanjša vzdrževanje in podaljša življenjsko dobo.

V2: Kako ta transformator varčuje z energijo v primerjavi s starejšimi modeli?

A2: Prihranki energije so doseženi z uporabo visokoprepustnega zrnato usmerjenega silicijevega jekla in optimizirane strukture jedra spoja. To zmanjša izgube brez obremenitve (histereza in vrtinčni tok) za več kot 15-20 % v primerjavi z običajnimi transformatorji serije S9 ali S11, kar vodi do znatnega zmanjšanja računa za elektriko v življenjski dobi enote.

V3: Ali ta transformator res ne potrebuje vzdrževanja?

A3: Da, v normalnih pogojih delovanja. Ker popolnoma zaprti trifazni zunanji energetsko varčni transformator uporablja valovito posodo brez odzračevalnika, se olje nikoli ne razgradi zaradi izpostavljenosti zraku ali vlagi. To odpravlja potrebo po rednem testiranju olja, filtriranju ali zamenjavi, ki je potrebna za običajne transformatorje.

V4: Ali lahko ta transformator varno prenese pogoje kratkega stika?

A4: Vsekakor. Zasnovan je z mehansko ojačenimi navitji z nizkonapetostnimi tuljavami, navitimi v folijo, in robustnim vpenjalnim sistemom. Vse enote so med fazo testiranja tipa podvržene strogim preskusom udarca kratkega stika, da se zagotovi, da lahko brez poškodb prenesejo napake v omrežju.
