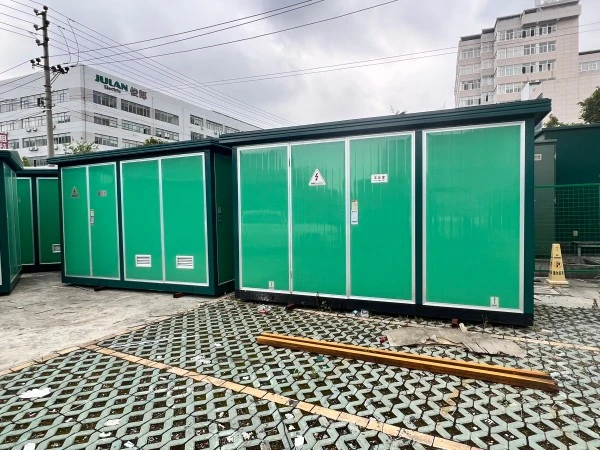

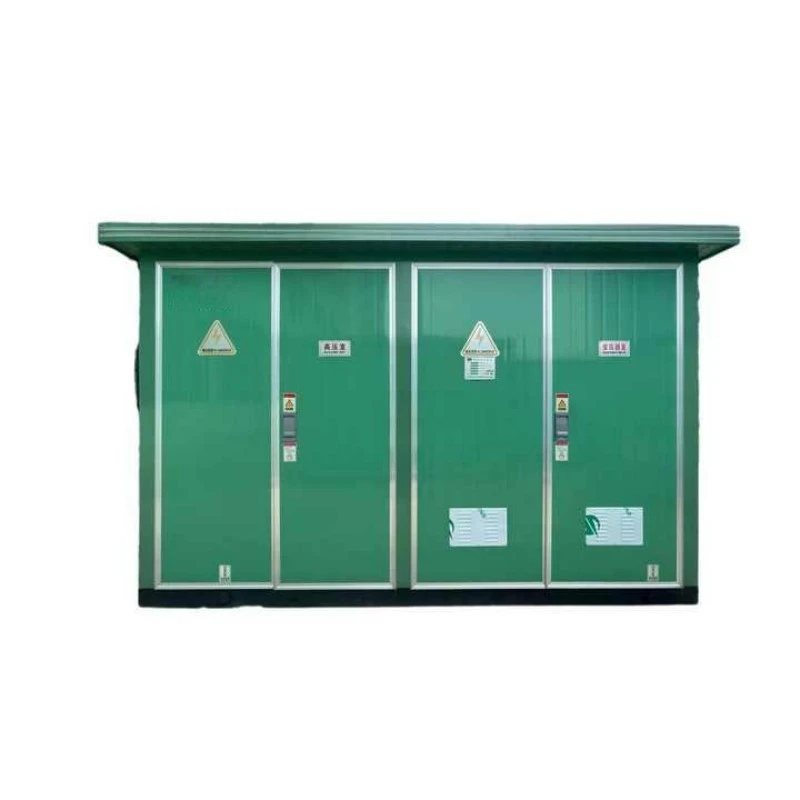

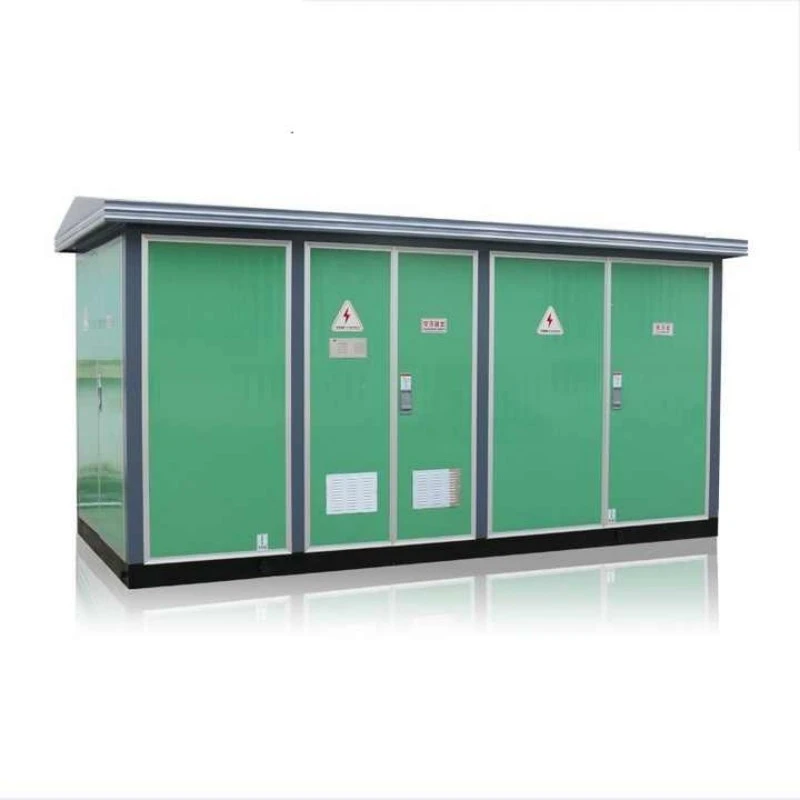

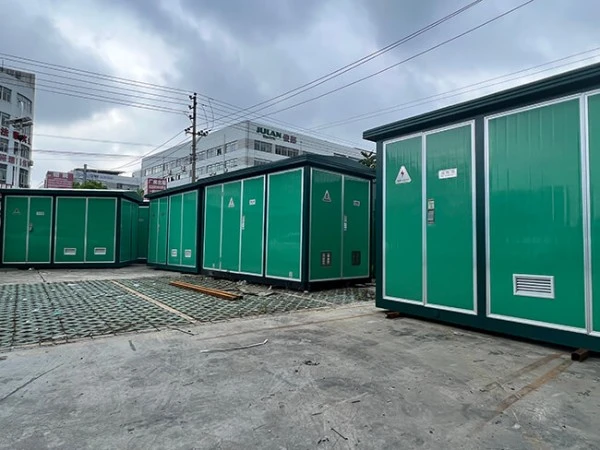

Montažna kompaktna transformatorska postaja evropskega tipa

Montažna kompaktna transformatorska postaja evropskega tipa je tovarniško sestavljena, trikomorna zaprta razdelilna enota, zasnovana za sprejem, pretvorbo in distribucijo srednjenapetostne električne energije nizkonapetostnim bremenom. Za razliko od tradicionalnih betonskih postaj, ki zahtevajo tedne gradnje na kraju samem, je ta enota pripravljena za priključitev.

kaj je

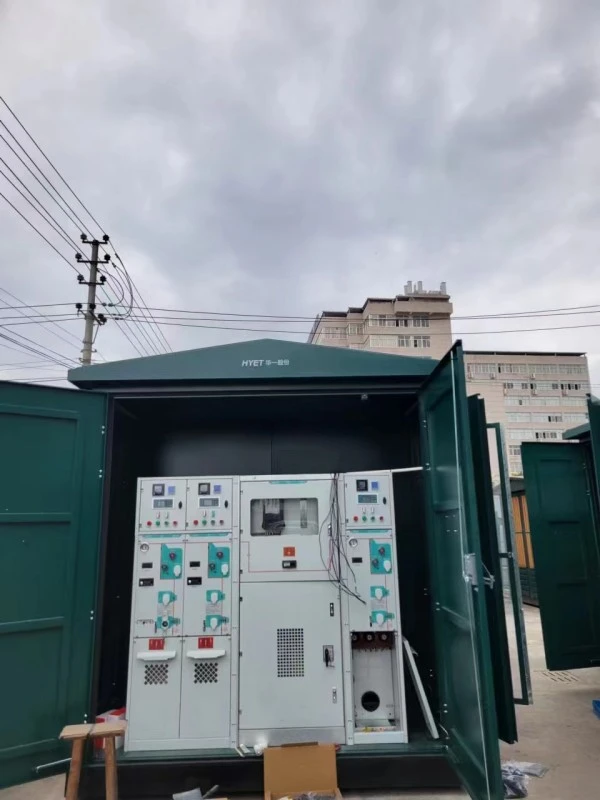

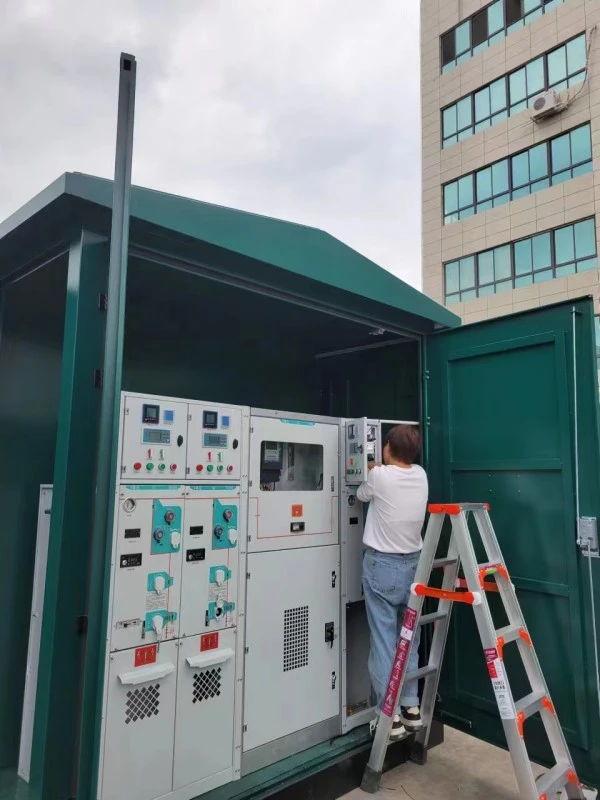

Montažna kompaktna transformatorska postaja evropskega tipa (znana tudi kot aEvropska transformatorska postaja) je sestavljen iz treh različnih ločenih predelkov:

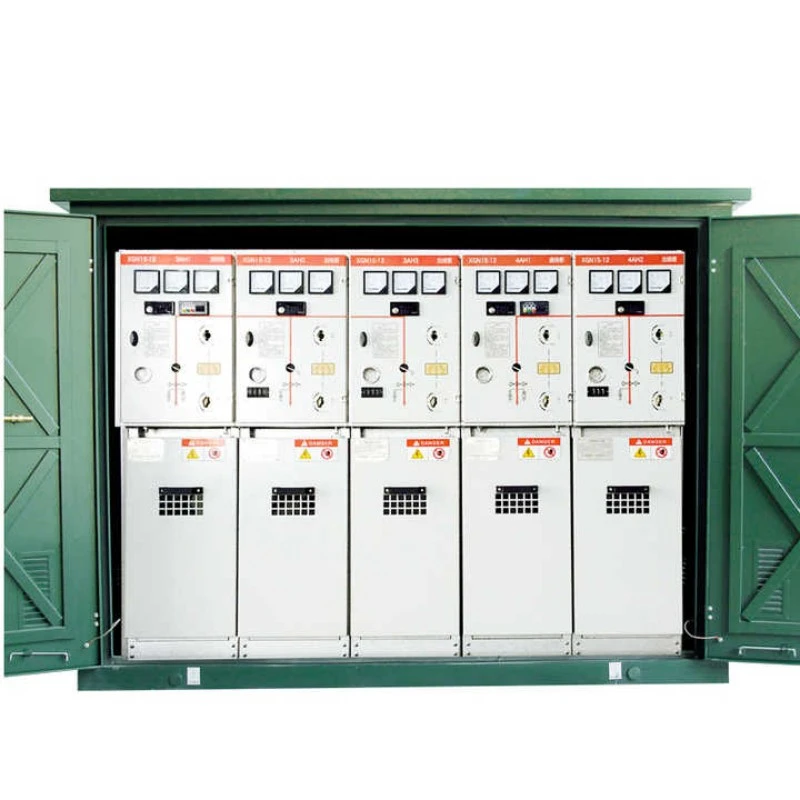

1. Visokonapetostni (HV) predel: Hiše stikalne naprave, zaščitne releje in merilne naprave.

2. Prostor za transformator: Vsebuje oljni ali suhi transformator.

3. Nizkonapetostni (LV) prostor: Vsebuje razdelilne plošče, odklopnike in odhodne napajalnike.

Te tri komore so razporejene v obliki "I" ali "II" znotraj enega, vremensko odpornega jeklenega ali kompozitnega ohišja. Vsak predelek je fizično ločen s kovinskimi pregradami, da se prepreči širjenje napak.

Kaj lahko naredi?

Ta oprema opravlja tri glavne funkcije:

1. Pretvorba napetosti navzdol: Pretvori vhodno srednjo napetost (6kV, 10kV, 20kV, 35kV) v uporabno nizko napetost (400V, 230V).

2. Zaščita in izolacija: Samodejno izolira okvarjena vezja prek varovalk ali odklopnikov in ščiti nadaljnja sredstva.

3. Upravljanje obremenitve: porazdeli moč v več odhodnih tokokrogov, kar omogoča selektivno preklapljanje, merjenje in spremljanje.

Ker je montažna kompaktna evropska podpostaja vnaprej ožičena in preizkušena v tovarni, odpravlja zapletene napake pri ožičenju na kraju samem. Služi kot živčni center za končno distribucijo električne energije v stanovanjskih blokih, tovarnah, sončnih elektrarnah in polnilnih postajah za električna vozila.

Prednosti izdelka

Ko izberete montažno kompaktno transformatorsko postajo evropskega tipa podjetja Lugao Power, pridobite pet različnih konkurenčnih prednosti pred običajnimi transformatorskimi postajami in alternativami ameriškega tipa.

Prednost 1: Vrhunska varnost osebja

Zasnova s ​​tremi prekati je značilna za vsako pravo montažno kompaktno transformatorsko postajo evropskega tipa. Vsak del je popolnoma povezan z mehanskimi in električnimi zaporami. Na primer, LV vrata se ne morejo odpreti, razen če je glavni odklopnik IZKLOPLJEN; HV vrata se ne morejo odpreti, razen če je ozemljitveno stikalo ZAPRTO. Ta zaporedna varnostna logika preprečuje izpostavljenost spredaj v živo, kar drastično zmanjša tveganje obloka za operaterje. Nasprotno pa imajo transformatorske postaje ameriškega tipa med zamenjavo varovalke pogosto izpostavljene dele pod napetostjo.

Prednost 2: Zmogljivost neprekinjenega napajanja

Za razliko od enot ameriškega tipa, kjer zamenjava varovalke zahteva izklop celotnega transformatorja, naša montažna kompaktna transformatorska postaja evropskega tipa omogoča neodvisno vzdrževanje. Oddelek NN lahko odprete za odčitavanje števca, medtem ko stran HV ostane pod napetostjo. Naprednejše različice lahko sprejmejo RMU (Ring Main Unit) s preklapljanjem zanke, kar omogoča konfiguracijo "dva vhoda, dva ven", ki ohranja napajanje odjemalcev na nižji stopnji tudi med napakami na zgornjem toku. Zaradi tega je nepogrešljiv za bolnišnice in podatkovne centre.

Prednost 3: Odlično toplotno upravljanje

Vsak transformatorski predel ima prisilno prezračevanje (avtomatski termostatsko krmiljeni ventilatorji) in naravne konvekcijske žaluzije. Fizična ločitev pomeni, da toplota, ki jo ustvari transformator, ne vpliva na občutljive elektronske releje v predelu HV. Naši testi kažejo, da notranja temperatura med poletnimi največjimi obremenitvami ostaja 15–20 °C nižja kot pri nesegmentiranih oblikah, kar neposredno podaljša življenjsko dobo izolacije.

Prednost 4: Izjemna okoljska prilagodljivost

Ohišje, izdelano po najmanj IP54 (nepropustno za prah in zaščiteno pred vodnimi curki), je odporno na slano prho, peščene nevihte in močan dež. 40 mm zračna reža in grelniki proti kondenzaciji preprečujejo notranjo vlago. Območje delovanja: -40°C do +55°C. Ta robustnost je razlog, zakaj je montažna kompaktna evropska podpostaja privzeta izbira za obalne vetrne elektrarne in puščavske solarne projekte.

Prednost 5: nižji skupni stroški lastništva (TCO)

Začetna nabavna cena je lahko 15–20 % višja od primerljive enote ameriškega tipa, vendar je TCO v 20 letih nižji za 30 %. Zakaj? Enote evropskega tipa imajo zamenljive, modularne komponente (menjate le pokvarjeno varovalko, ne celotne zbiralke). Karterji za zadrževanje olja preprečujejo drobno onesnaženje tal. Minimalna gradbena dela (samo ravna betonska plošča) v primerjavi z gradnjo betonske sobe prihranijo 5000–10.000 USD na enoto pri montažnem delu.

Lastnosti izdelka

Spodaj so določene tehnične značilnosti naše montažne kompaktne transformatorske postaje evropskega tipa:

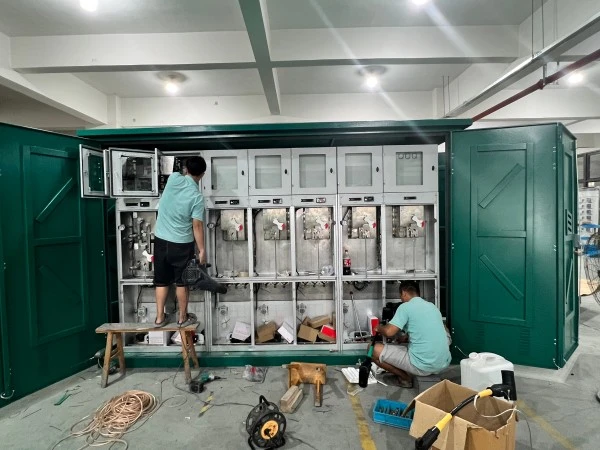

Podrobnosti proizvodnje

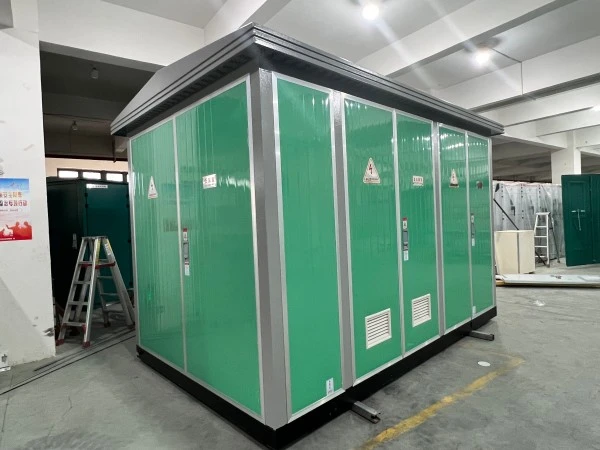

Lugao Power proizvaja vsako montažno kompaktno transformatorsko postajo evropskega tipa v naši 25.000 m² tovarni s certifikatom ISO 9001. Spodaj so ključne podrobnosti proizvodnje, ki razlikujejo našo kakovost.

Izbira materiala

Jeklo: uvoženo pocinkano jeklo DX51D+Z275, striženo in upognjeno na CNC revolverskem luknjaču (toleranca ±0,2 mm).

GRP (s steklom ojačan poliester): na voljo za obalna naročila – brez korozije, vendar višji stroški. Ognjevarni razred VO (UL94).

Jedro transformatorja: amorfna kovina ali silicijevo jeklo CRGO (razred M5, debelina 0,23 mm). Izguba brez obremenitve zmanjšana za 70 % v primerjavi s standardnim jeklom.

Postopek sestavljanja

Izdelava predelkov: Ločene varilne priprave za visokonapetostne, transformatorske in nizkonapetostne odseke. Vsak prekat je testiran na tesnost z milno raztopino (za zadrževanje olja).

Barvanje: Predobdelava (razmaščevanje, fosfatiranje) → Epoksi temeljni premaz (80 μm) → Poliestrski zaključni premaz (70 μm). Preizkus s slanim pršenjem: 720 ur brez lezenja.

Notranje ožičenje: bakreni kabli brez halogenov, ocenjeni na 90 °C, zaviti s šestrobimi matricami (preskus izvleka >200 N). Vsi terminali so označeni s toplotno skrčljivimi oznakami.

Namestitev transformatorja: Oljni transformatorji se sušijo z vakuumom (preostala vlaga <0,5%). Suhi transformatorji so dvakrat impregnirani pod vakuumskim tlakom (VPI).

Kontrola kakovosti

1. Dielektrični preskus: 28 kV/1 min za HV stran; 3kV/1min za NN stran.

2. Ogrevanje: Polna obremenitev pri 40 °C okolja 8 ur; dvig temperature spremlja 12 senzorjev PT100.

3. Preskus IP: komora za prah 8 ur, čemur je sledil preskus z vodnim curkom (šoba 12,5 mm pri 100 litrih/min).

4. Preizkus funkcionalne zapore: 50 ciklov odpri-zapri na vsakem stikalu.

Možnosti prilagajanja

1. Barva: standard RAL 7035 (svetlo siva); katera koli koda RAL na zahtevo (+15 dni dobave).

2. Kabelski vhod: spodaj (skozi podstavek) ali ob strani (plošče z uvodnico).

3. Pametne funkcije: Daljinsko spremljanje (tok, napetost, temperatura, stanje vrat), ki podpira IoT, prek 4G/WiFi.

Pakiranje, pošiljanje, garancija

Pakiranje in pošiljanje

Vsaka montažna kompaktna podpostaja evropskega tipa se dvigne s štirimi vgrajenimi dvižnimi ušesi (preizkušeno na 2 × bruto težo). Postopek pakiranja:

● Notranjost: paketi sušilnega sredstva iz silikagela (2 kg), nameščeni v vsakem predelku, da absorbirajo vlago pri prehodu.

● Kabelski vhodi: zaprti s plastičnimi pokrovčki in samovulkanizirajočim trakom.

● Zunanjost: raztegljivo ovita s folijo VCI (Vapor Corrosion Inhibitor), nato prekrita z močno nepremočljivo ponjavo.

● Zaboj: privijačen na jekleni transportni drsnik (višina 1200 mm za žepe viličarja). Ščitniki za kote in trakovi.

Dobavni rok: 25 delovnih dni za standardno enoto 630 kVA; 35 dni za naročila po meri (vključno s pametnim merjenjem).

Garancija in poprodaja

Garancijska doba: 12 mesecev od datuma zagona ali 14 mesecev od odpreme (kar nastopi prej).

Kritje: vse proizvodne napake v materialu ali izdelavi. Ne krije škode zaradi strele, poplave, preobremenitve, ki presega imensko tablico, ali nepooblaščenih sprememb.
