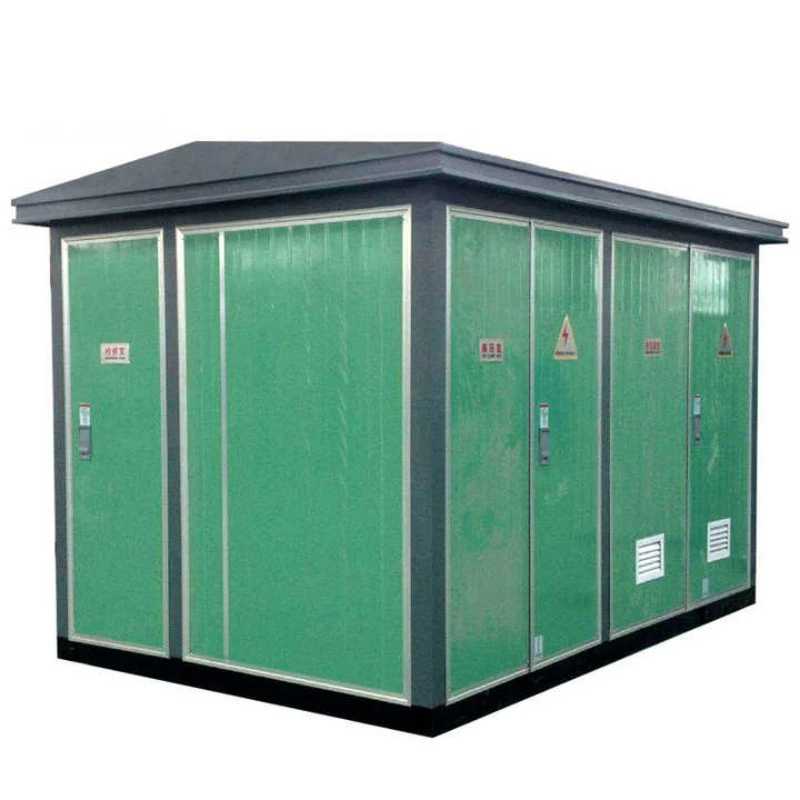

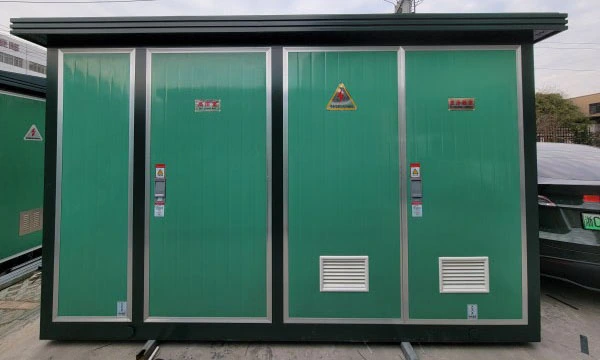

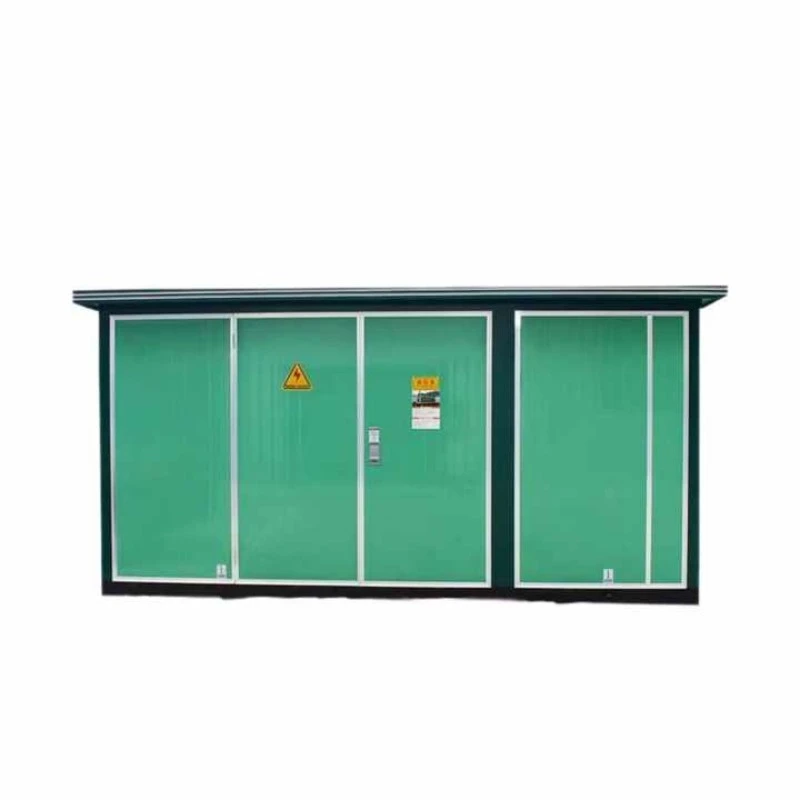

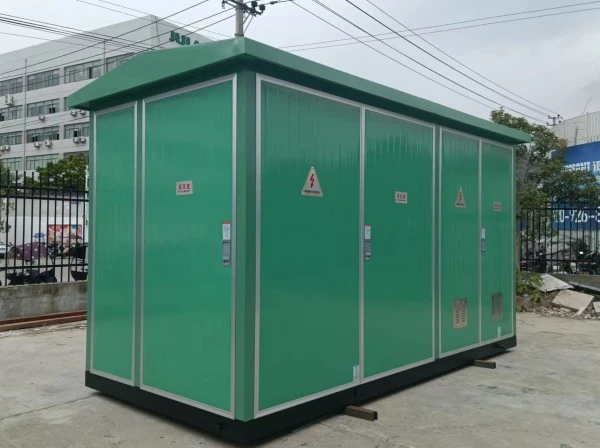

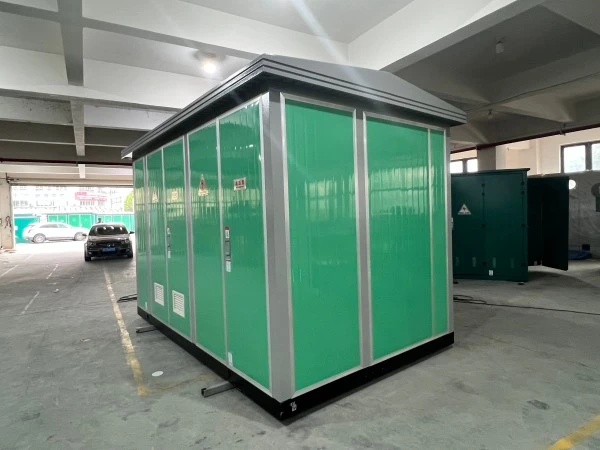

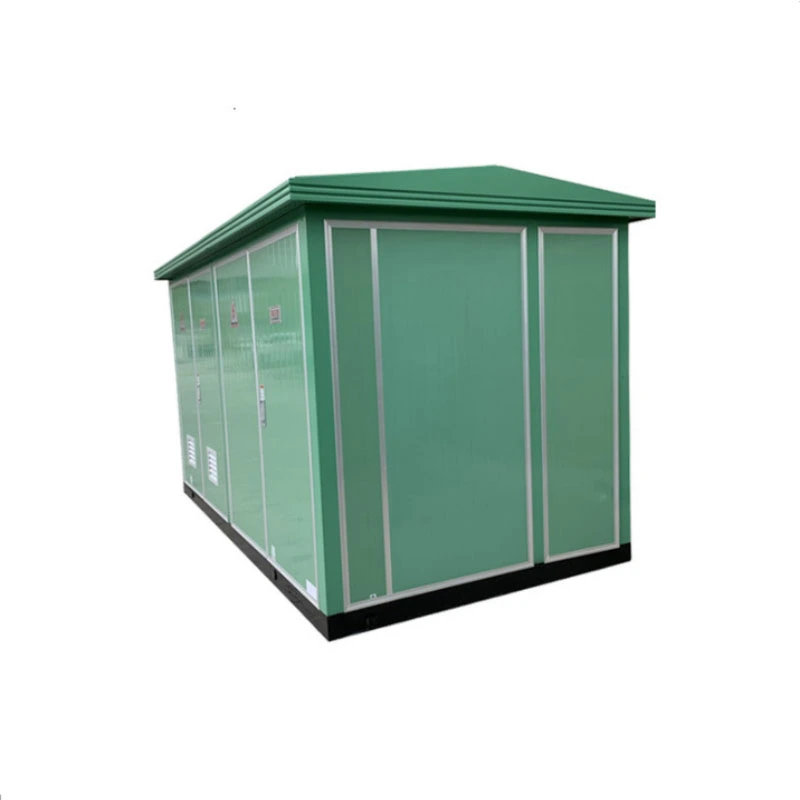

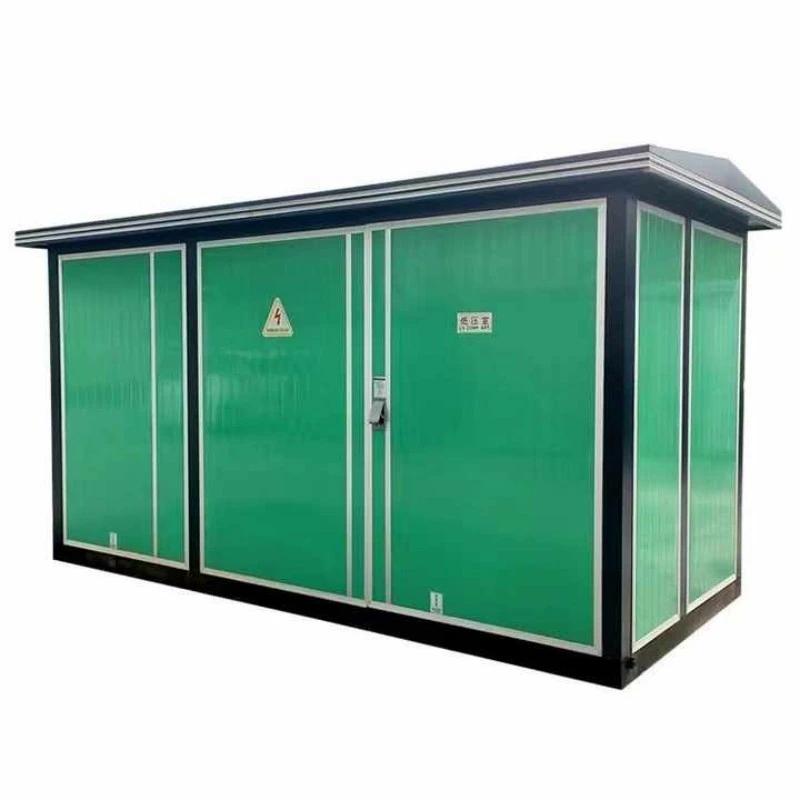

Vetrna elektrarna v paketu evropskega tipa

Pakirana evropska transformatorska postaja za vetrno energijo je tovarniško sestavljena, kompaktna enota za pretvorbo električne energije, posebej zasnovana za zbiranje srednjenapetostne električne energije iz ene ali več vetrnih turbin, njeno znižanje (ali povečanje) na ravni, ki so združljive z omrežjem, in zaščito turbine in električnega omrežja pred električnimi napakami.

Za razliko od generičnih škatlastih transformatorskih postaj je ta enota namensko zgrajena za edinstvene zahteve vetrne proizvodnje:

● Visoka toleranca na vibracije: ojačane notranje vodila in strojna oprema proti zrahljanju.

● Prilagoditev širokega nihanja napetosti: obravnava izhodna nihanja od 400 V (turbinski terminal) do 35 kV (zbirno omrežje).

● Pripravljen za daljinski nadzor: Integrirana vrata SCADA za nadzorne sobe turbin.

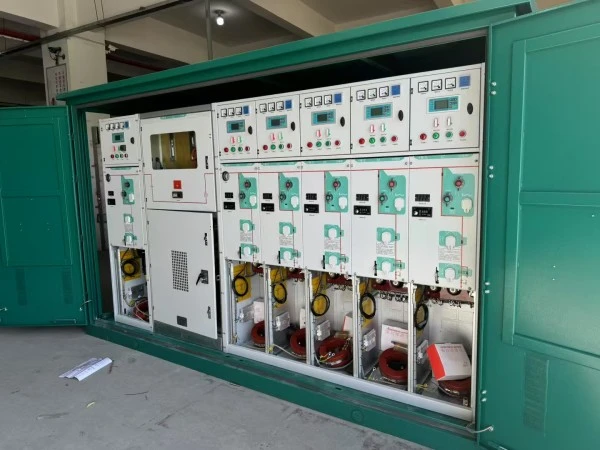

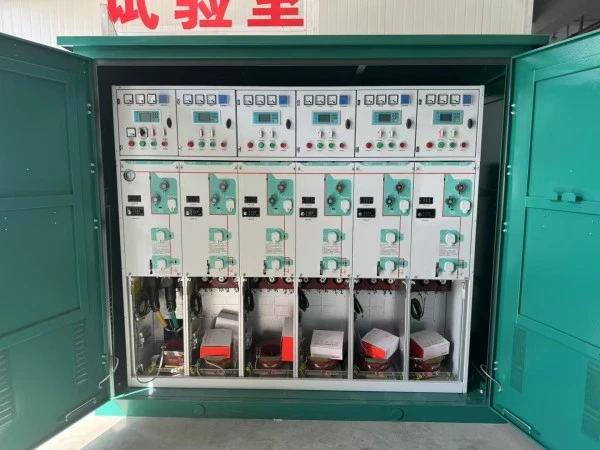

Fizično razdelilna postaja Wind power Packaged European Type ohranja klasično evropsko tridelčno arhitekturo (HV stran, transformator, LV stran), vendar dodaja lastnosti, specifične za veter: namenski vmesniški zaščitni rele, harmonične filtrirne terminale in vremensko odporno ohišje, ocenjeno za pršenje obalne soli.

Kaj lahko naredi?

Primarna funkcija: Deluje kot električni vmesnik med generatorjem vetrne turbine in srednjenapetostnim zbirnim omrežjem.

Štiri temeljne naloge:

1. Pretvorba napetosti:Pretvori izhodno napetost turbine (običajno 690 V) v napetost zbiralnega omrežja (10 kV–35 kV) s pomočjo pospeševalnega transformatorja, ki se nahaja znotraj enote.

2. Izolacija napake:Samodejno odklopi turbino, če parametri omrežja (napetost, frekvenca) presežejo dovoljene meje, s čimer ščiti obe sredstvi.

3. Kondicioniranje kakovosti električne energije:Zagotavlja ozemljitev, prenapetostne odvodnike in filtrirne točke za ublažitev harmonikov, ki jih ustvarjajo pogoni s spremenljivo frekvenco znotraj turbine.

4. Merjenje in spremljanje energije:Hiše uporabne CT in PT za merjenje odkupnih cen in daljinsko sledenje zmogljivosti.

Ker je vetrna elektrarna Packaged European type Substation prispela že ožičena in testirana, se razvijalci vetrnih elektrarn izognejo večmesečnim električnim sestavljanjem na kraju samem. Ena enota služi bodisi eni sami veliki turbini (2MW–6MW) bodisi majhni skupini manjših turbin v konfiguraciji "verižne marjetice".

Parameter izdelka

Spodaj so standardne tehnične specifikacije za paketno vetrno postajo evropskega tipa podjetja Lugao Power. Ocene po meri so na voljo na zahtevo.

Lastnosti in uporaba izdelka

V1: V čem se vetrna energetska postaja razlikuje od standardne evropske transformatorske postaje?

O: Tri lastnosti, specifične za veter. Prvič, transformator znotraj vetrne električne transformatorske postaje je zasnovan za dvosmerni pretok moči in pogosta nihanja napetosti – turbine se nenehno dvigajo in spuščajo. Drugič, oddelek LV vključuje namenski zaščitni rele za omrežni vmesnik, ki se sproži v 100 ms, če omrežna napetost ali frekvenca zaniha, kot zahtevajo standardi za medomrežno povezovanje (npr. IEEE 1547, IEC 61727). Tretjič, celotno ohišje uporablja antivibracijske nosilce na vseh električnih kontaktih; pri standardnih enotah bi po šestih mesecih v bližini turbine opazili popuščanje vijaka.

V2: Kako ta enota obravnava udare strele, ki so pogosti v odprtih vetrnih elektrarnah?

O: Vsaka razdelilna postaja evropskega tipa za vetrno elektrarno je opremljena s prenapetostnimi odvodniki tipa 1+2 na obeh straneh VN in NN (zmogljivost praznjenja 25 kA na pol). Poleg tega ima rezervoar transformatorja neposredno ozemljitveno čepko velikosti za bakreni kabel 120 mm². V našem tovarniškem preizkusu simuliramo impulze strele 10/350 μs do 100 kA brez notranjega preboja.

V3: Ali se lahko ta podpostaja uporablja za vetrne elektrarne na kopnem in morju?

O: Na kopnem – vsekakor. Za offshore ponujamo nadgrajeno različico, imenovano "Offshore paket". Standardna elektrarna vetrne elektrarne ima oceno IP54 in je primerna za obalna območja na kopnem. Za uporabo na morju (na turbinski ploščadi ali temelju plašča) nadgradimo na IP66, uporabimo navtični premaz C5-M (debeline več kot 400 μm) in zamenjamo vse standardne jeklene vijake z nerjavečim jeklom 316L. Transformatorsko olje je nadomeščeno z naravnim estrom (biološko razgradljivim) zaradi izpolnjevanja okoljskih predpisov.

V4: Kateri so najpogostejši scenariji uporabe za to enoto?

O: Štiri glavne aplikacije:

Podrobnosti proizvodnje

Kako Lugao Power zgradi boljšo vetrno postajo evropskega tipa

Detajl 1: Protivibracijski inženiring

Večina okvar transformatorskih postaj v vetrnih elektrarnah izvira iz zrahljanih povezav zaradi konstantnega nihanja turbine (0,5–2 Hz). Naša rešitev: vsaka povezava zbiralke uporablja kolutaste vzmeti Belleville pod glavo vijaka, ki ohranjajo vpenjalno silo, tudi ko komponente vibrirajo. Priključni bloki so tipa kletke (ne vijačne sponke). Notranje kabelske vezice so zamenjane z zaklepnimi trakovi iz nerjavečega jekla. Rezultat: po 5.000 urah simuliranega tresljaja (2g, 5–200Hz sweep) ohranitev navora ostane >90 % začetne vrednosti.

Podrobnost 2: Zasnova transformatorja za obratovalni cikel vetra

Standardni razdelilni transformatorji vidijo stalne obremenitve. Vetrni transformatorji opazijo hitra nihanja od 0 % do 110 % v manj kot 10 sekundah. NašVetrna energija Pakirana evropska transformatorska postajauporablja jedro z visoko kratkostično trdnostjo z aksialnim vpenjalnim tlakom 4,5 MPa (v primerjavi z industrijskim standardom 2,5 MPa). Navitja so neprekinjeno transponirani vodniki (CTC) in ne več vzporednih pramenov, kar odpravlja izgube krožnega toka med neuravnoteženimi obremenitvami. Dodamo tudi temperaturne senzorje z optičnimi vlakni, vdelane neposredno v LV navitje – ne le zgornje oljne termometre –, ki posredujejo podatke vročih točk v realnem času krmilniku turbine.

Podrobnost 3: Zaščita pred korozijo poleg barve

Vetrne elektrarne spadajo v okolja razreda C3 (notranji) do C5-M (na morju). Standardno prašno lakiranje ne uspe na odrezanih robovih. Naš postopek:

1. Tesnjenje robov: Vsak lasersko izrezan rob prejme kroglico epoksi tesnila za robove pred barvanjem.

2. Temeljni premaz, bogat s cinkom: 80 μm 95-odstotnega epoksi temeljnega premaza s cinkovim prahom (žrtvovalna zaščita).

3. Vmesni premaz: 100 μm visoko zgrajenega epoksida.

4. Pokrivni premaz: 80 μm poliuretana (RAL 7035 svetlo siva ali po meri).

Skupna DFT (debelina suhega filma) = najmanj 260 μm. Solni sprej testiran do 1.500 ur brez lezenja (ASTM B117).

Naša prednost v primerjavi s konkurenti

Zakaj izbrati Lugao Power za vetrne elektrarne?

10+ let proizvodnje električne opreme

Namenska inženirska ekipa za transformatorje in srednjenapetostne stikalne naprave

Rešitve za vetrne postaje od 1MVA do 8MVA

Tovarniško testiranje pred odpremo

Prilagojene zasnove za kopenske in obalne vetrne projekte

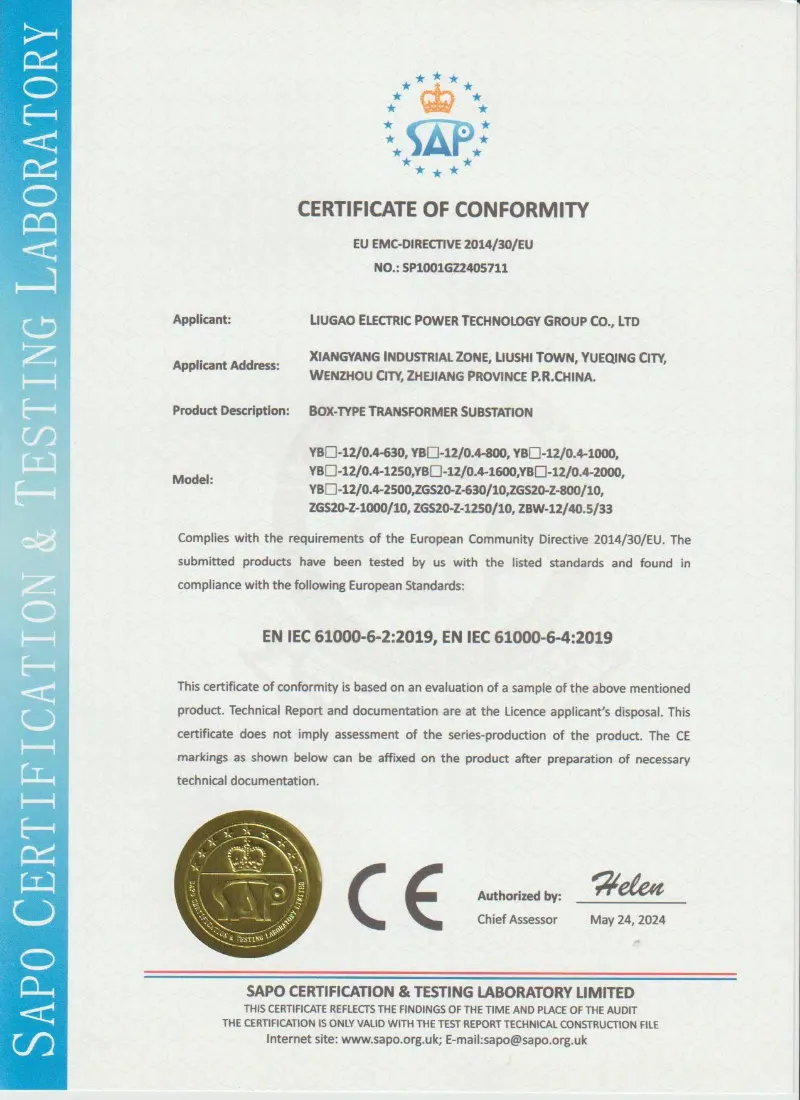

Proizvodnja in testiranje v skladu z IEC
