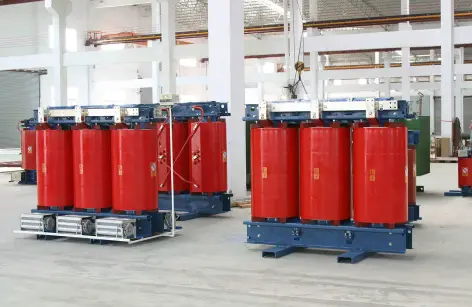

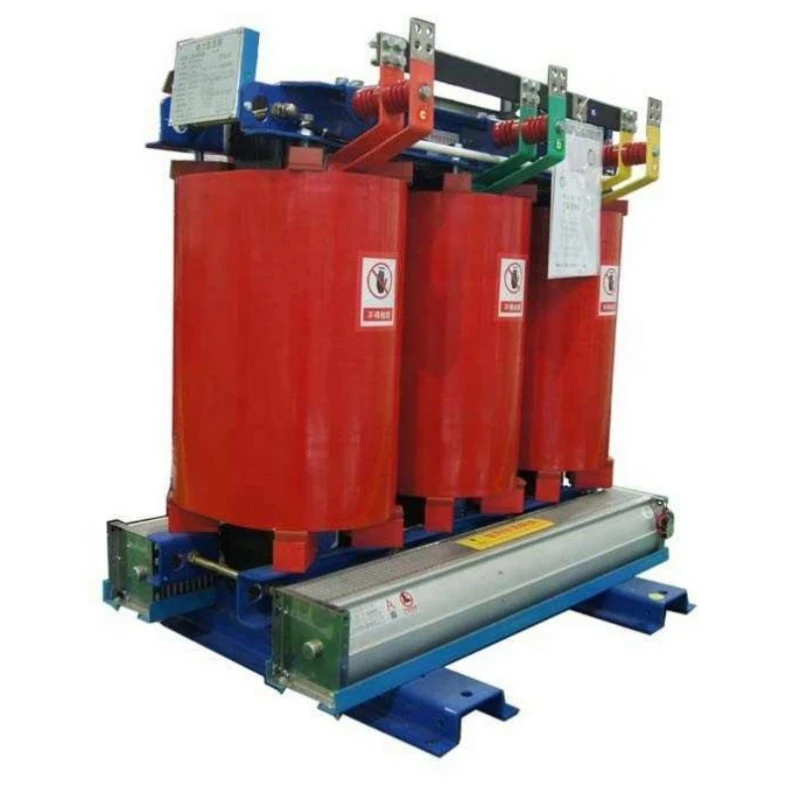

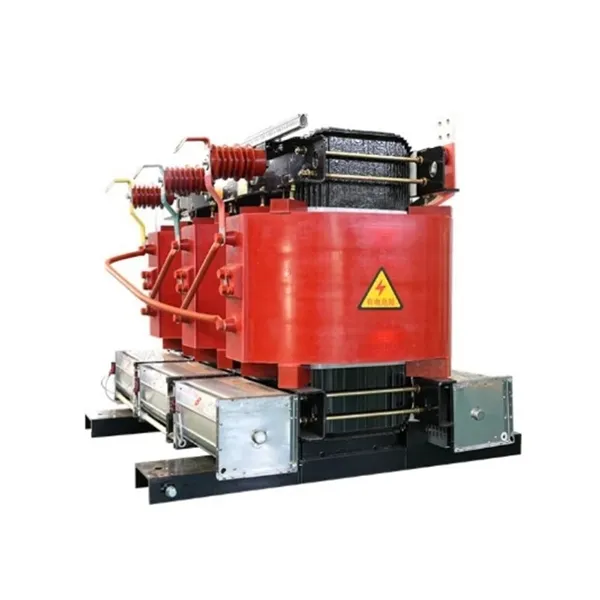

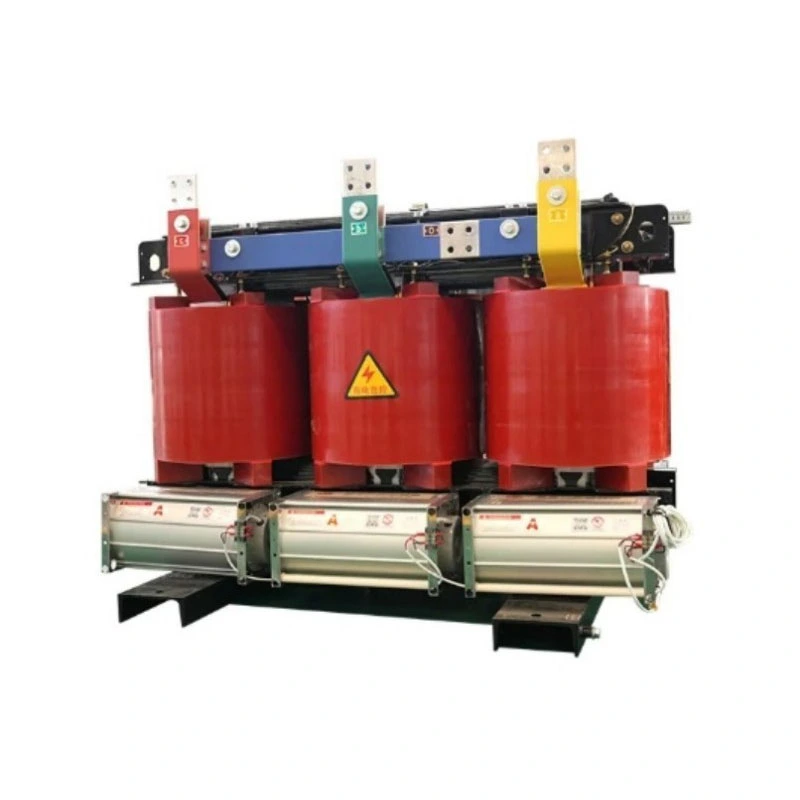

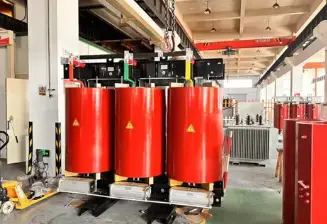

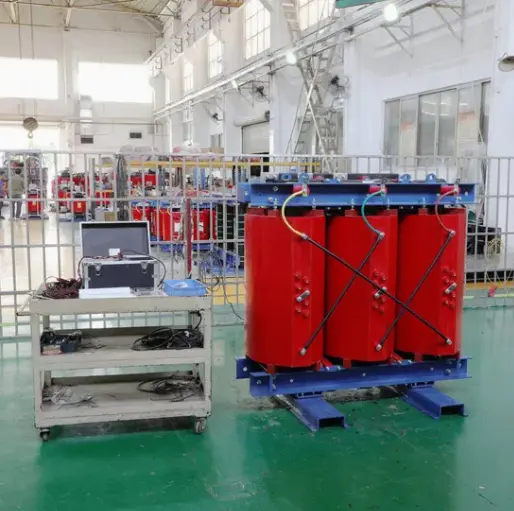

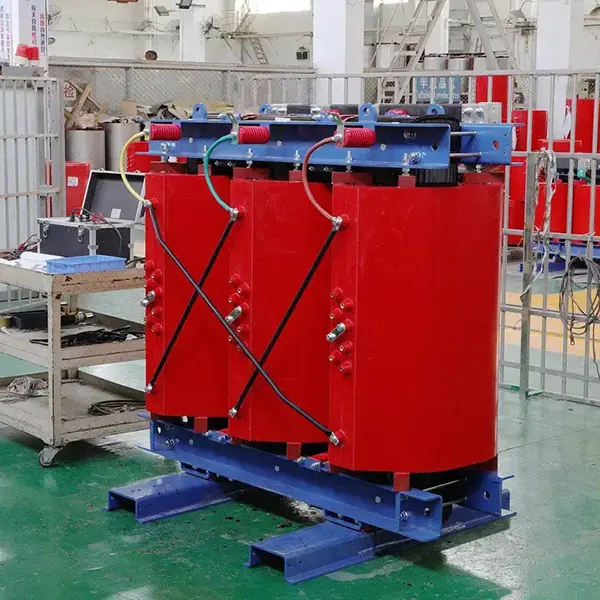

Zunanji izolacijski suhi transformator za zračno hlajenje

Ta izdelek je zunanjega tipa, izolacijskega tipa,suhi transformatorz uporabo zračnega hlajenja (ANAN). Za izolacijo ali odvajanje toplote se ne zanaša na noben tekoči medij, temveč uporablja naravno konvekcijo ali prisilno zračno hlajenje za nadzor dviga temperature.

Kaj počne?

1. Električna izolacija: ustvari fizično električno oviro med primarnim in sekundarnim navitjem, učinkovito prekine ozemljitvene zanke, zaduši harmonike in filtrira visokofrekvenčne motnje in prenapetosti iz omrežja, kar zagotavlja "čisto" napajanje občutljivih bremen.

2. Pretvorba napetosti: zvišuje ali znižuje izmenično napetost v skladu z zahtevami in se prilagaja potrebam po napajanju različne opreme.

3. Varnostna zaščita: Zasnova izolacije preprečuje neposreden stik osebja z visokonapetostno stranjo, kar znatno zmanjša tveganje električnega udara.

4. Prilagoditev na prostem: robustno ohišje, zasnovano za stopnje zaščite IP54 ali višje, omogoča, da prenese veter, dež, prah, slani prš in dolgotrajno izpostavljenost UV-žarkom.

Skratka, ko potrebujete varno, čisto rešitev za izolacijo in pretvorbo električne energije, ki ne zahteva vzdrževanja, v težkih zunanjih okoljih, je ta zunanji izolacijski suhi transformator z zračnim hlajenjem ključna rešitev.

Prednosti izdelka

V primerjavi s tradicionalnimi oljnimi ali standardnimi notranjimi suhimi transformatorji ponuja ta izdelek pet glavnih prednosti:

1. Nič onesnaževanja, brez vzdrževanja: zasnova brez olja popolnoma odpravlja tveganje onesnaženja zemlje ali vode zaradi puščanja, kot tudi stroške vzdrževanja in izpade, povezane z letnim testiranjem in zamenjavo olja. Pri projektih na prostem pod strogimi okoljskimi predpisi je to odločilna prednost.

2. Vrhunska toleranca zunanjega okolja: uporablja postopek impregnacije pod vakuumskim tlakom (VPI) in izolacijski sistem razreda H (180 °C) v kombinaciji s popolnoma zatesnjenim varjenim zunanjim ohišjem iz nerjavečega jekla ali alucinkovega jekla. Stabilno deluje pri temperaturah okolja od -25°C do 50°C in relativni vlažnosti do 95%. Odporen na solne pršila, glive in korozijo.

3. Vrhunska varnost z električno izolacijo: Okrepljena izolacija med primarnim in sekundarnim navitjem doseže dielektrično vzdržljivo napetost od 3 kV do 5 kV (odvisno od modela). Učinkovito izolira komponente enosmernega toka, tretje harmonike in različne prenapetostne vplive od omrežja ter tako ščiti natančne instrumente v smeri toka.

4. Naravno zračno hlajenje, tiho in zanesljivo: Zanaša se na zračno konvekcijo za odvajanje toplote brez ventilatorjev (izbirno). Hrup med delovanjem je znatno nižji od oljnih transformatorjev. Ker v osnovnih komponentah ni vrtljivih mehanskih delov, je povprečni čas med napakami (MTBF) bistveno izboljšan.

5. Visoka preobremenitvena zmogljivost, uporabna v nujnih primerih: Zasilna preobremenitvena zmogljivost do 120 % za neprekinjeno delovanje, 150 % za kratkotrajno delovanje. Med nepričakovanimi konicami obremenitve na prostem (npr. hkratni zagon več motorjev) ni potrebno takojšnje povečanje zmogljivosti, kar uporabniku prihrani dragocen čas.

Lastnosti izdelka

Jedro: Visoko prepustno hladno valjano zrnato silicijevo jeklo, stopenjsko prekrivni spoj, znatno zmanjšana izguba brez obremenitve in vznemirljivi tok.

Navitja: tako visokonapetostna kot nizkonapetostna navitja uporabljajo v celoti bakrene (aluminijaste po izbiri) vodnike, ovite z Nomex® ali podobnim aramidnim izolacijskim papirjem, obdelane z VPI vakuumsko impregnacijo z lakom brez topil, ki tvorijo robustno, na vlago odporno in visokotemperaturno tolerantno trdno izolacijsko strukturo.

Izolacijska struktura: Primarno in sekundarno navitje sta navita na ločenih bobinah ali neodvisnih jedrnih krakih, z neobveznim elektrostatičnim ščitom med njima, kar zmanjšuje kapacitivnost sklopitve in zagotavlja odlično zatiranje visokofrekvenčnih motenj.

Protective Enclosure : Standard IP54 protection (dust-tight, splash-proof), IP65 optional. Ohišje iz 2,0 mm debelega nerjavečega jekla ali jekla Galvalume, ki ima streho, odporno proti dežju, prezračevalne lopute iz nerjavečega jekla in zaklepe proti dviganju.

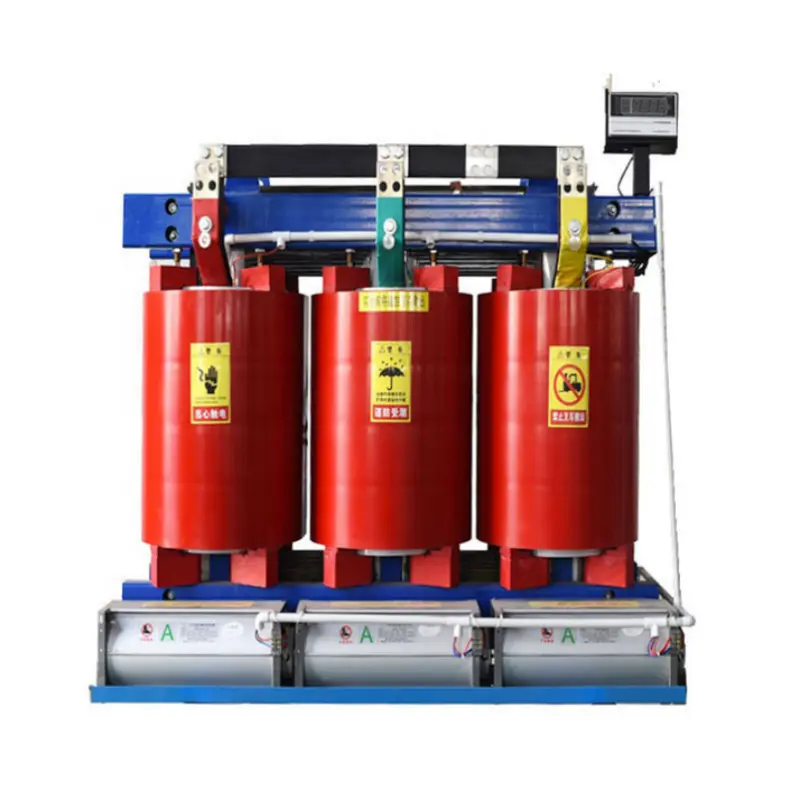

Sistem za nadzor temperature: vgrajeni temperaturni senzorji PTC ali PT100 RTD, ki jih je mogoče povezati s pametnim regulatorjem temperature za alarm za previsoko temperaturo, zaščito pred izklopom in samodejno aktiviranje ventilatorja (če so nameščeni dodatni ventilatorji).

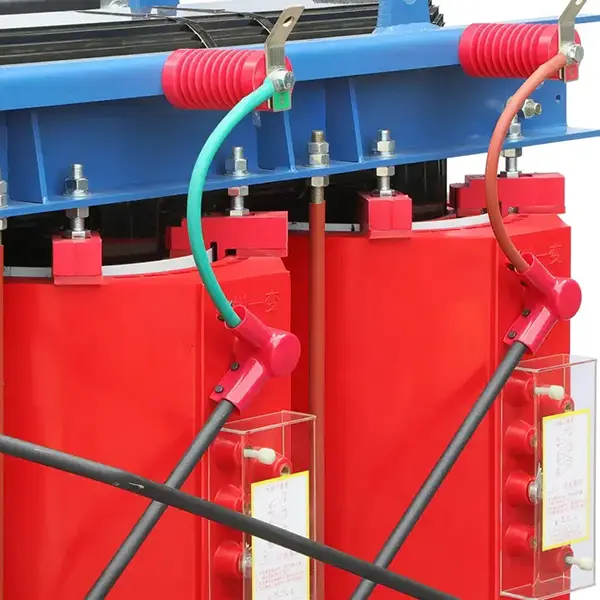

Sponke: Zunanja visokonapetostna razvodna omarica s tesnili iz silikonske gume in uvodnicami za kabelske uvodnice. Nizkonapetostna stran uporablja pocinkane bakrene zbiralke ali vodotesne konektorje.

Uporaba izdelka

Ta zunanji izolacijski suhi transformator za zračno hlajenje se pogosto uporablja v naslednjih scenarijih:

Proizvodnja obnovljive energije: izolacija na nizkonapetostni strani PV elektrarn in transformatorskih postaj, nameščenih na nosilcih vetrnih elektrarn, izolacija izhodne napetosti pretvornika pred priključitvijo na omrežje ali lokalnim napajanjem.

Zunanja industrijska oprema: Izolacija napajanja za ploščadi za vrtanje nafte, drobilnike odprtih rudnikov, pristaniške obalne električne sisteme, stroje za vrtanje predorov (zaščitni stroji), ki preprečujejo, da bi prenapetost v omrežju poškodovala opremo.

Začasno in zasilno napajanje: Izolacija izhoda generatorja za dogodke na prostem, športna tekmovanja in mesta za pomoč ob nesrečah, ki zagotavlja čisto energijo za avdio, video in nadzorno opremo.

Infrastruktura za polnjenje: vhodni izolacijski transformator za zunanje hitre polnilnike DC, ki preprečuje harmonične povratne informacije v omrežje, hkrati pa ščiti polnilne module.

Pametno omrežje in distribucija: servisni ali izolacijski transformatorji v zunanjih obročnih glavnih enotah in kompaktnih transformatorskih postajah, ki zagotavljajo varno in zanesljivo napajanje za avtomatske terminale (DTU/FTU).

Podrobnosti proizvodnje

Postopek impregnacije pod vakuumskim pritiskom VPI

Vsa navitja so pod vakuumom impregnirana z izolacijskim lakom brez topil, ki odstranjuje notranji zrak in omogoča, da lak v celoti prodre med zavoje, plasti in do tal. Po strjevanju tvori monolitno "trdno" strukturo s toplotno prevodnostjo, mehansko trdnostjo in odpornostjo na vlago, ki daleč presega standardne postopke impregnacije.

Razvodna omarica za uporabo na prostem

Nizkonapetostna vtičnica ima ognjevarno izolirno podporno ploščo z zadostno električno zračnostjo (>20 mm) med bakrenimi zbiralkami. Kabelski vhodi uporabljajo tesnila z več tesnili in kabelske uvodnice, združljive z različnimi oklepnimi kabli ali kabli z gumijastim plaščem, ki preprečujejo vdor vlage vzdolž kabla v škatlo.

Ohišje iz nerjavečega jekla za težke obremenitve

Ohišje je izdelano z laserskim rezanjem, CNC krivljenjem in robotskim varjenjem, pri čemer so vsi šivi neprekinjeno zatesnjeni. Vrata so opremljena s tritočkovnimi zaklepnimi ročaji in vremensko odpornimi tesnili. Zgornji pokrov je oblikovan kot nagnjen ščitnik proti dežju in vključuje dvižne očesne vijake za priročno dviganje na prostem.

Pakiranje, dostava in poprodaja

Način pakiranja

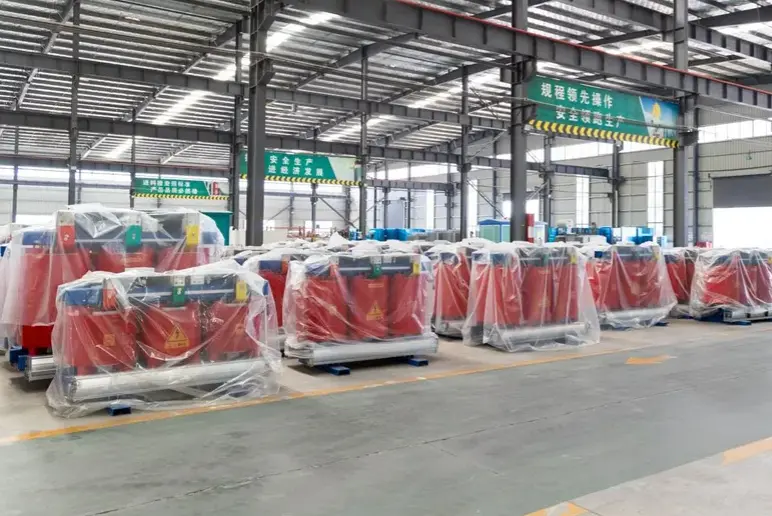

1. Telo transformatorja, ovito s PE folijo, odporno na vlago, v notranjosti je sušilno sredstvo.

2. Pakirano v težke lesene zaboje ali škatle iz vezanega lesa brez zaplinjevanja (ki izpolnjujejo izvozne standarde), obdane s peno visoke gostote ali z zrakom napolnjenimi vrečkami za oblazinjenje.

3. Nalepke, kot so "Odporno proti vlagi", "Lomljivo" in "Tako gor", pritrjene na zunanji strani škatle.

Način dostave

1. Domače: namenski logistični tovornjak (majhne kapacitete se lahko pošiljajo prek Deppon/SF Express težkega blaga).

2. Izvoz: Dogovori za pomorski, železniški ali zračni tovorni promet, vključno s carinsko dokumentacijo.

Poprodajne storitve

1. Garancijska doba: 12 mesecev od datuma prejema.

2. Brezplačno popravilo ali zamenjava proizvodnih napak med garancijskim obdobjem.

Pogosto zastavljena vprašanja (Q&A)

V1: Ali ni ta zunanji izolacijski suhi transformator z zračnim hlajenjem bolj nagnjen k pregrevanju in izgorevanju v primerjavi z običajnim transformatorjem, potopljenim v olje?

O: Prav nasprotno. Čeprav ima zrak nižjo toplotno prevodnost kot olje, naš izdelek uporablja izolacijo razreda H (označeno za 180 °C) in postopek vakuumske impregnacije VPI. Toplota iz navitij se učinkovito odvaja in razprši skozi ohišje. Za enako zmogljivost ima naša zasnova večjo temperaturno rezervo, zaradi česar je manjša verjetnost, da bo prišlo do izgorelosti zaradi puščanja olja in posledične nizke ravni olja v tradicionalnih enotah. NašZunanji izolacijski suhi transformator za zračno hlajenjedeluje pri temperaturah vročih točk precej pod mejo izolacije tudi pri polni obremenitvi v zunanjih pogojih 40 °C.

V2: Ali ne bo v deževnih dneh na prostem deževnica vstopila skozi hladilne reže in povzročila kratek stik v notranjosti?

O: Ne. Naša stopnja zaščite ohišja je IP54. Rešetke imajo notranji kanal v obliki labirinta in kovinsko mrežasto mrežo. Preizkusi kažejo, da ostane notranjost popolnoma suha tudi pri neposrednem pršenju s sprednje strani pri intenzivnosti padavin 10 mm na minuto. Vsa vrata za kabelske vhode uporabljajo eksplozivno zaprte uvodnice, ki popolnoma blokirajo vse poti za vdor vlage.
