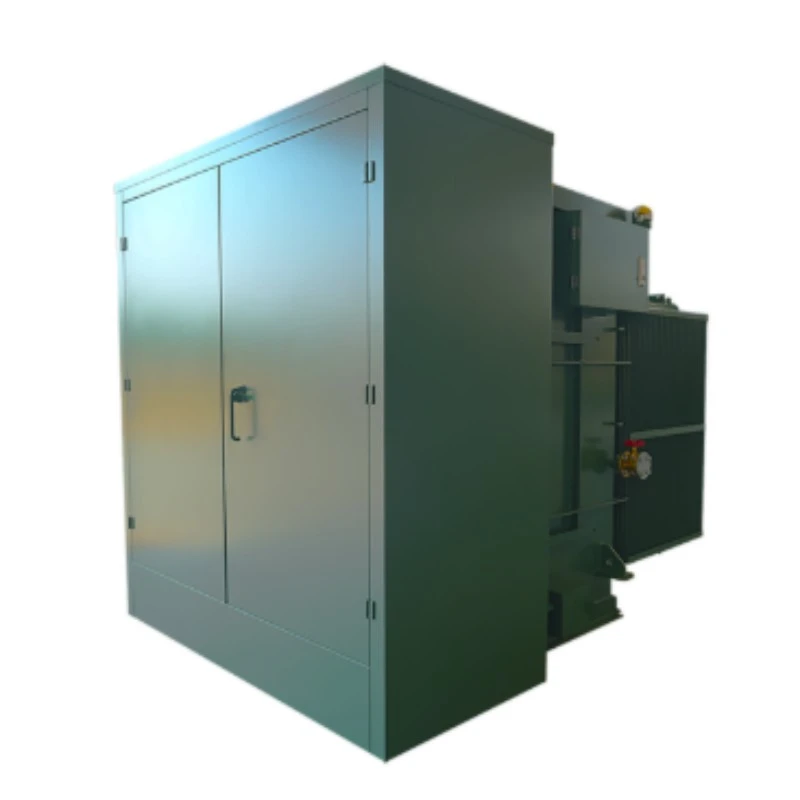

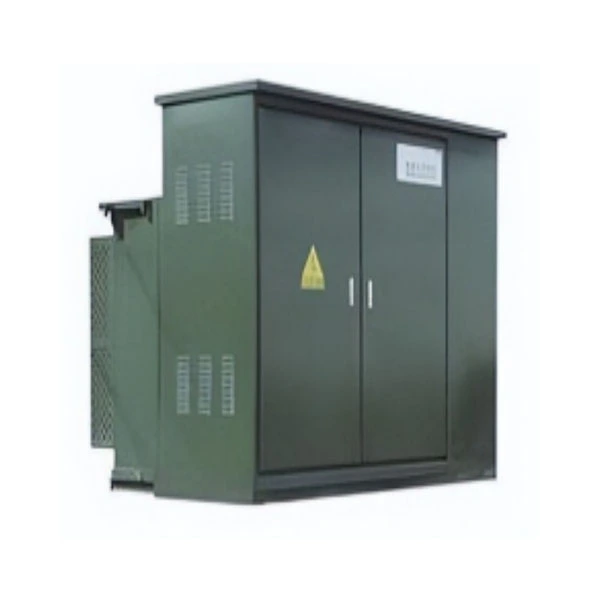

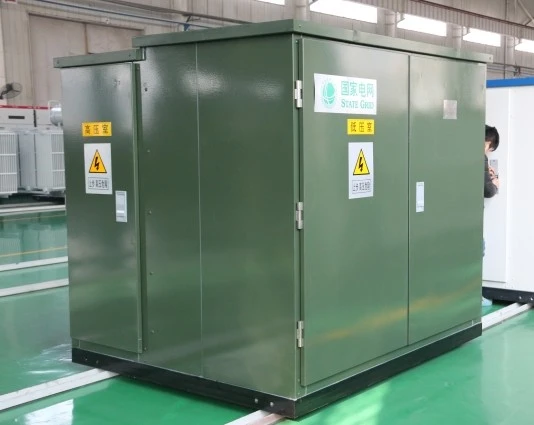

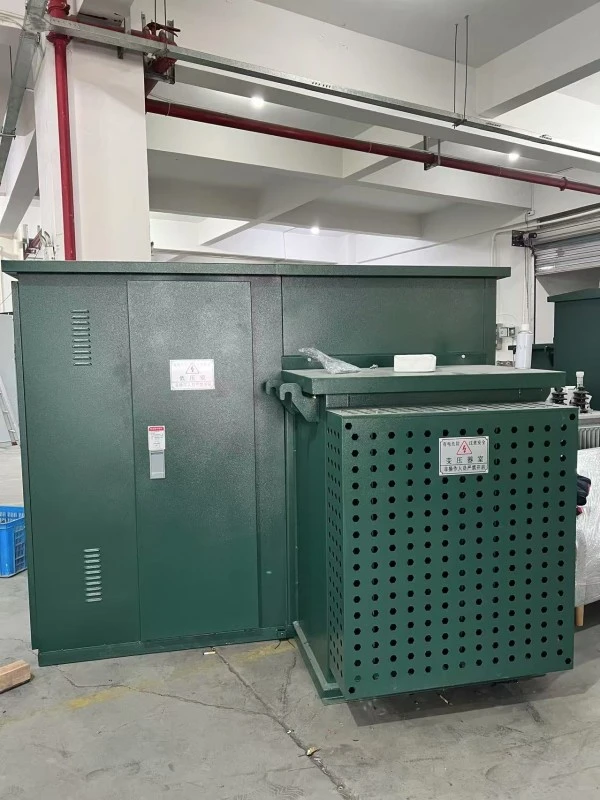

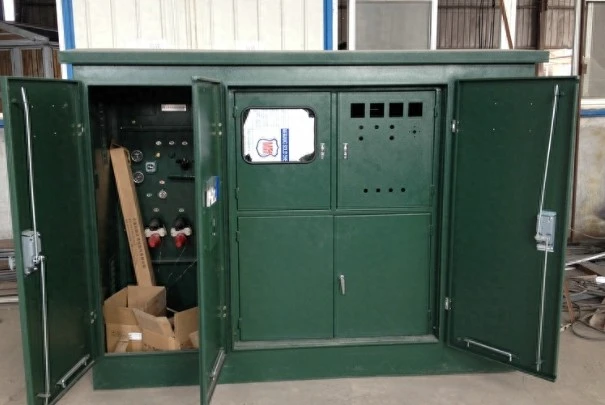

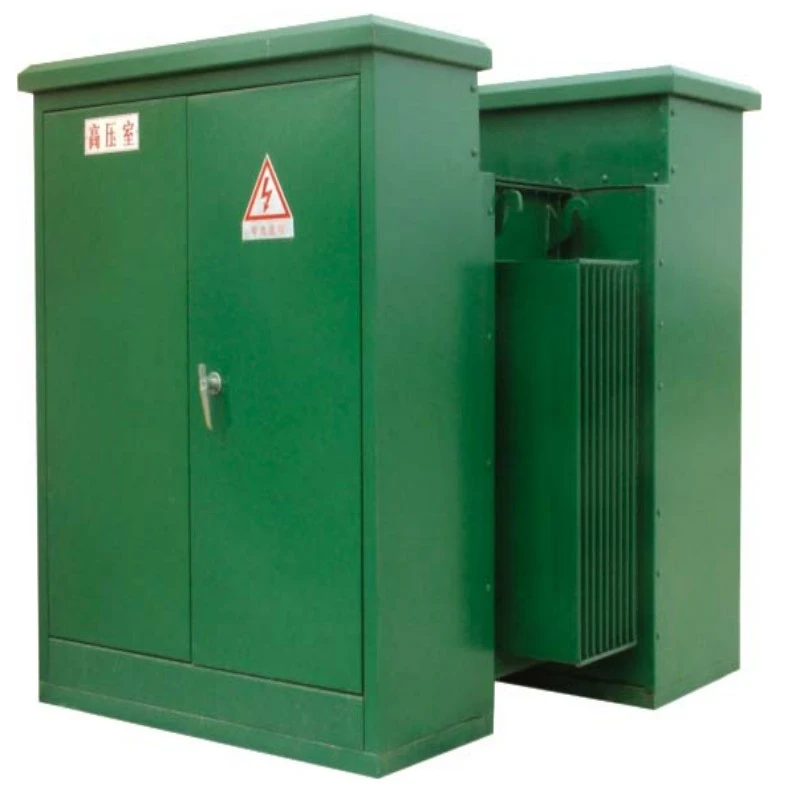

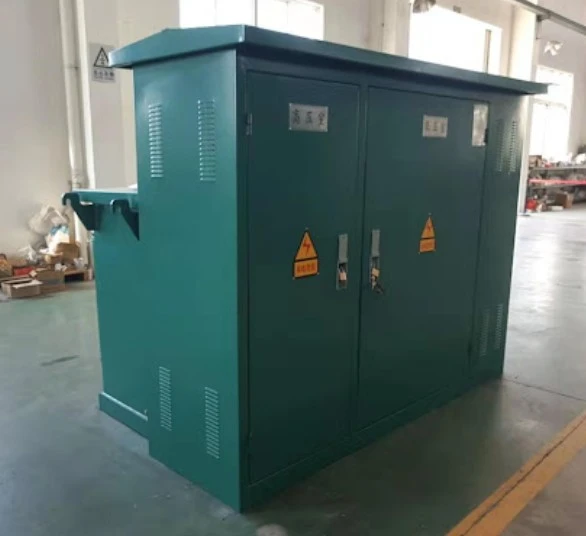

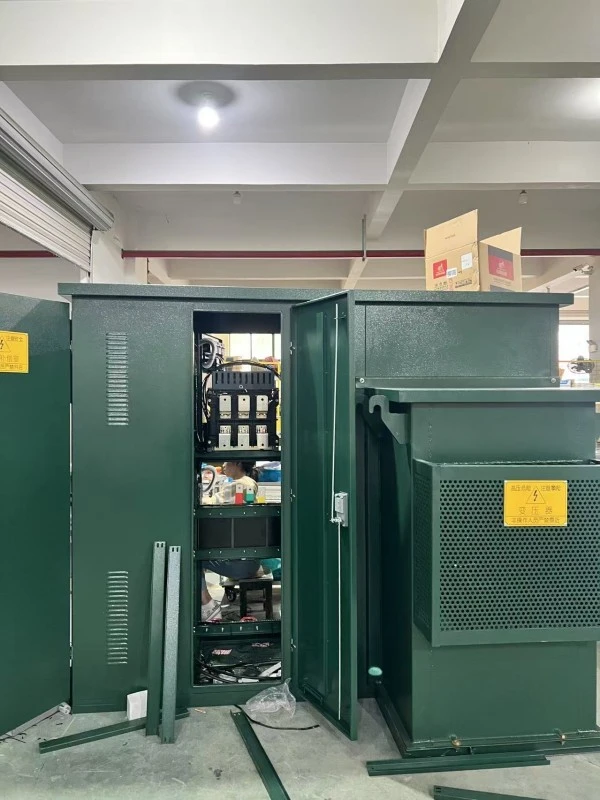

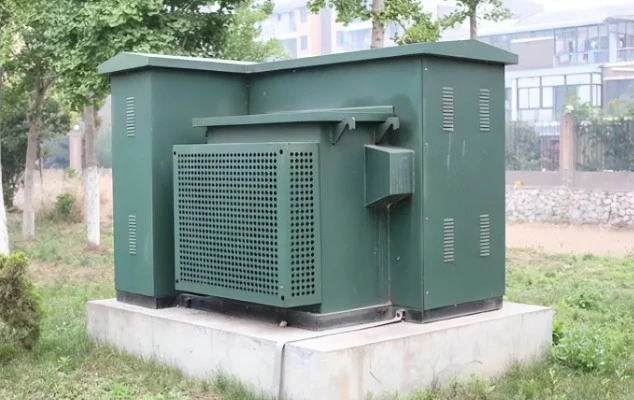

Kompaktna ameriška transformatorska transformatorska transformatorska oljna transformatorska postaja

Transformatorsko oljna izolacijska kompaktna ameriška transformatorska postaja je popolnoma integrirana, montažna rešitev za distribucijo električne energije. Po definiciji je to kompakten sklop, pritrjen na drsnik, ki združuje avisokonapetostne stikalne naprave, oljni napajalni transformator in nizkonapetostne razdelilne plošče v enem, zaprtem kovinskem ohišju.

Kaj je:

Za razliko od tradicionalnih transformatorskih postaj v evropskem slogu, ki ločujejo komponente, taEnota ameriškega tipauporablja transformatorsko olje kot električni izolator in hladilni medij. Transformatorski rezervoar je strukturno integriran z ohišjem, kar ustvarja enoten faktor oblike "škatle".

Kaj počne:

Ta transformatorska postaja je zasnovana za pretvorbo visokonapetostne primarne električne energije (običajno 12kV do 36kV) v nizkonapetostno uporabno moč (208V do 480V). Izvaja tri ključne funkcije:

1. Znižanje napetosti: Zmanjša srednjo napetost na napetosti uporabe.

2. Zaščita: varovalke in odklopniki za zaščito nadaljnjih omrežij pred napakami.

3. Distribucija: Upravlja in distribuira moč stanovanjskim skupnostim, trgovskim središčem ali industrijskim objektom.

Transformatorsko oljna izolacija Box-Type Compact American type Substation se odlikuje v okoljih, kjer je prostor omejen, vendar zanesljivost ne more biti ogrožena. Odpravlja potrebo po ločenem ograjenem dvorišču ali betonskem oboku, saj so vsi deli pod napetostjo popolnoma zaprti.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

V1: V čem se transformatorska oljna izolacija Box-Type Compact American type Substation razlikuje od standardnega transformatorja, nameščenega na blazinico?

A1: Razlika je v integraciji. Standardni transformator, nameščen na ploščici, je samo transformator. Naša škatlasta kompaktna ameriška transformatorska postaja vključuje visokonapetostni predel z zaščitnimi stikali in varovalkami ter nizkonapetostno odklopno ploščo. To je "postaja v škatli", medtem ko je standardna enota preprosto transformator. Oljna izolacija zagotavlja tudi vrhunsko sposobnost gašenja obloka med napakami.

V2: Kako oljna izolacija koristi mojemu delovanju v ekstremnih podnebjih?

A2: Transformatorsko olje ima večjo dielektrično trdnost kot zrak in bistveno boljšo toplotno prevodnost. V vročem podnebju (do 50 °C) olje absorbira toploto iz jedra in tuljav ter jo razprši skozi valovite stene rezervoarja. V mrzlih podnebjih olje ohranja stabilno viskoznost, kar preprečuje notranji oblok. Zaradi tega je transformatorsko oljna izolacija Box-Type Compact American tip postaje idealna za puščave, obalna območja in zasnežene gorske prelaze.

V4: Ali lahko prilagodim konfiguracijo nizkonapetostnega izhoda?

A4: Da. Nudimo nizkonapetostne plošče, ki jih je mogoče konfigurirati z 2 do 8 načini, vključno z izhodi MCCB (odklopnik v oblikovanem ohišju). Dodate lahko tudi merilne predelke, odvodnike strele in kondenzatorje za samodejno korekcijo faktorja moči.

Scenariji uporabe

1. Stanovanjski pododdelki: Napaja podzemna napajalna omrežja za stanovanjske komplekse.

2. Vetrne in sončne elektrarne: zviša napetost generatorja ali zniža napetost omrežja za pomožno napajanje.

3. EV Polnilne postaje: Zagotavlja namensko 3-fazno napajanje 480 V za hitre polnilnike DC.

4. Industrijski parki: Služijo kot začasne ali stalne kompaktne transformatorske postaje za gradbeno energijo.

5. Projekti obnove mest: nadomešča stare obokaste transformatorje, kjer je tveganje poplav.

Podrobnosti o proizvodnji in konkurenčne prednosti

Podrobne komponente:

● Konstrukcija rezervoarja: Naš rezervoar uporablja hladno valjano jeklo debeline 2,5 mm – 3,0 mm (konkurenti pogosto uporabljajo 1,5 mm). Valovita rebra so robotsko varjena za 100-odstotno preprečevanje puščanja olja.

● Jedro in navitja: uporabljamo visoko prepustno zrnato silicijevo jeklo (razred M4). Bakrena navitja (ne aluminij) so popolnoma žarjena, da se zmanjšajo izgube zaradi histereze.

● Kakovost olja: Polnimo z inhibiranim transformatorskim oljem (standard IEC 60296) s prebojno napetostjo >60kV. Izbirno: naravni ester (rastlinsko olje) za biorazgradljive zahteve.

● HV stikalo: Vključuje 4-pozicijsko stikalo za izklop bremena (zaprto/odprto/ozemljeno/priključeno) z vidnimi indikatorji prekinitve.

● Sistem barve: 5-stopenjska predobdelava + s cinkom bogat epoksi temeljni premaz + poliestrski zaključni premaz. Solni sprej testiran 500+ ur.

Proizvodne prednosti v primerjavi s konkurenti:

Pogosto zastavljena vprašanja

V1: Kompaktna ameriška podpostaja z izolacijo transformatorskega olja je prispela z nizkim tlakom olja. Ali pušča?

O: Ne. Enote pošiljamo z majhno dušikovo prevleko, da preprečimo oksidacijo. Manometer lahko kaže nič. Po polnjenju s svežim oljem do indikatorja nivoja (približno 5-10 cm nad jedrom) pustite, da se usede 6 ur. Če nivo ponovno pade v 24 urah, nas kontaktirajte za pregled tesnila.

V4: Ali nudite rezervne dele za transformatorsko oljno izolacijo Box-Type Compact American type Station?

O: Da. Na zalogi imamo visokonapetostne varovalke (slog bay-o-net), nizkonapetostne odklopnike, merilnike nivoja olja, tlačne varnostne ventile in komplete tesnil za več kot 10 let. Naročite kateri koli rezervni del preko našega spletnega portala za 48-urno odpremo.

V5: Kako preizkusim kakovost olja po 2 letih delovanja?

O: Uporabite tester dielektrične trdnosti olja (ASTM D877). Vzemite vzorec iz spodnjega odtočnega ventila. Dielektrična trdnost mora biti >30 kV. Če pade pod 20 kV, filtrirajte olje ali ga zamenjajte. Priporočamo letno analizo raztopljenega plina (DGA) za enote nad 1000 kVA.

V6: Ali je transformatorsko oljna izolacija škatlaste kompaktne ameriške transformatorske postaje združljiva s sistemi pametnega omrežja?

O: Vsekakor. Izbirni dodatki vključujejo: enote za daljinsko spremljanje 4G/5G (temperatura olja, tlak, obremenitveni tok) in vrata RS485/Modbus RTU. Integrirate ga lahko neposredno v svoj SCADA sistem.

Poprodajne storitve

Garancijska doba: 12 mesecev od datuma zagona ali 14 mesecev od datuma odpreme (kar nastopi prej).

Kritje: Vse proizvodne napake, vključno z odpovedjo jedra, kratkimi stiki navitij, puščanjem olja iz zvarov instikalne napravemehanska okvara.
