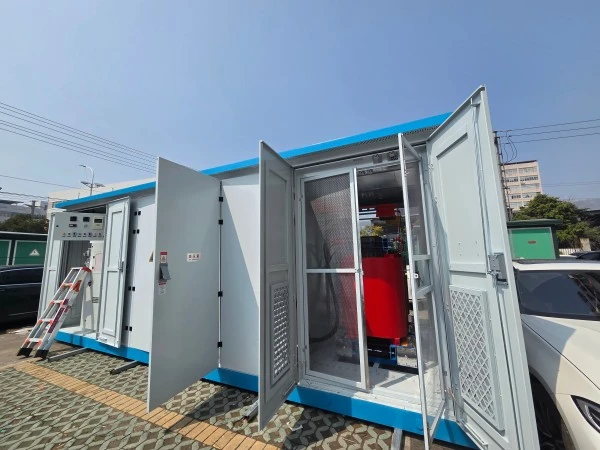

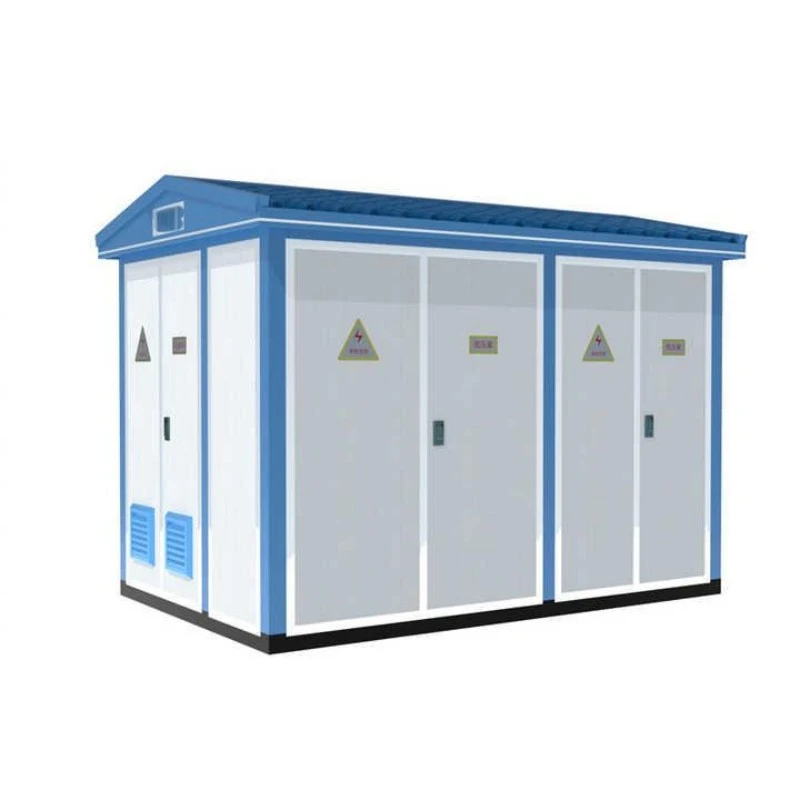

Pametna vnaprej nameščena transformatorska postaja evropskega tipa

Prednameščena transformatorska postaja Smart Evropskega tipa je tovarniško sestavljena, kompaktna razdelilna enota, ki združujesrednjenapetostne stikalne naprave, nizkonapetostno razdelilno ploščo in oljni ali suhi transformator v eno samo zaprto ohišje. Za razliko od tradicionalnih transformatorskih postaj v nizki gradnji je ta enota v evropskem slogu montažna, preizkušena in dostavljena kot sistem, pripravljen za namestitev.

Kaj počne?

Srednjenapetostno električno energijo (običajno 6kV–35kV) zniža na nizkonapetostne nivoje (400V–690V) za varno distribucijo stanovanjskim skupnostim, poslovnim zgradbam, tovarnam in obratim za obnovljivo energijo. Pametna vnaprej nameščena transformatorska postaja evropskega tipa podpira tudi inteligentno spremljanje obremenitve, temperature in kakovosti električne energije, kar omogoča oddaljeno diagnosticiranje napak in funkcije samodejnega alarma. Zaradi tega je idealna izbira za pametna omrežja in nenadzorovane transformatorske postaje.

Prednosti izdelka

1. Pametno spremljanje in daljinski upravljalnik

Pametna prednameščena transformatorska postaja evropskega tipa je opremljena z dodatno inteligentno terminalsko enoto (ITU), ki zbira podatke o napetosti, toku, faktorju moči in temperaturi olja v realnem času. Podatki se lahko prenašajo prek 4G, Etherneta ali optičnih vlaken v centralno nadzorno sobo, kar zmanjša stroške pregledov na kraju samem.

2. Compact Footprint & Fast Deployment

Ker je vnaprej nameščena transformatorska postaja evropskega tipa Smart vnaprej sestavljena v tovarni, potrebuje le preprosto podlago na mestu. Namestitev traja 1–2 dni namesto tednov, kar prihrani do 60 % pri gradbenih delih in zasedbi zemljišča.

3. Visoka zanesljivost v težkih pogojih

Z stopnjo zaščite IP54 (ali več) za ohišje in transformatorje, potopljene v olje ali epoksidno smolo v notranjosti, je ta transformatorska postaja odporna na prah, dež, slano meglo in ekstremne temperature od -25 °C do +40 °C, kar zagotavlja neprekinjeno delovanje v puščavah, obalnih območjih ali regijah z visoko nadmorsko višino.

4. Energijska učinkovitost in nizke izgube

Opremljena s transformatorji serije S11 ali S13 z nizkimi izgubami, prednameščena transformatorska postaja Smart Evropskega tipa zmanjša izgube brez obremenitve do 30 % v primerjavi z običajnimi enotami, kar neposredno zniža račune za elektriko in emisije ogljika v 20-letni življenjski dobi.

5. Popolnoma prilagodljiv

Nudimo prilagodljive konfiguracije: bakrena ali aluminijasta navitja, stikala pod obremenitvijo, avtomatsko korekcijo faktorja moči (APFC) in odvodnike prenapetosti. Ne glede na to, ali potrebujete enoto 200 kVA za vila ali enoto 2500 kVA za industrijski park, lahko prilagodimo rešitev.

Funkcija izdelka

Popolnoma zaprto in vremensko odporno ohišje---izdelano iz pocinkanega jekla ali aluminijeve zlitine, prevlečeno z barvo proti koroziji, primerno za zunanjo namestitev.

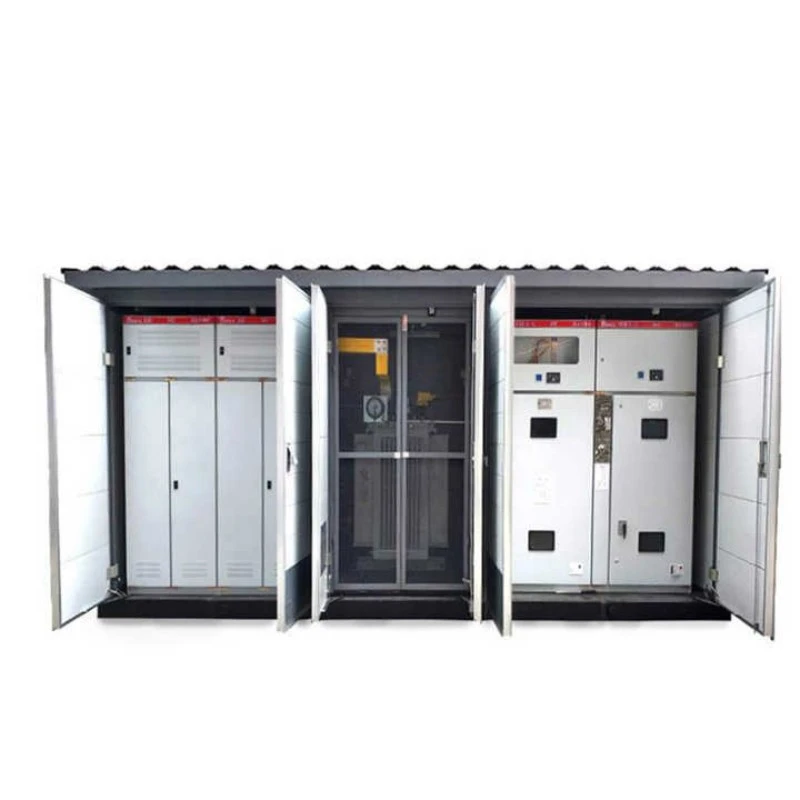

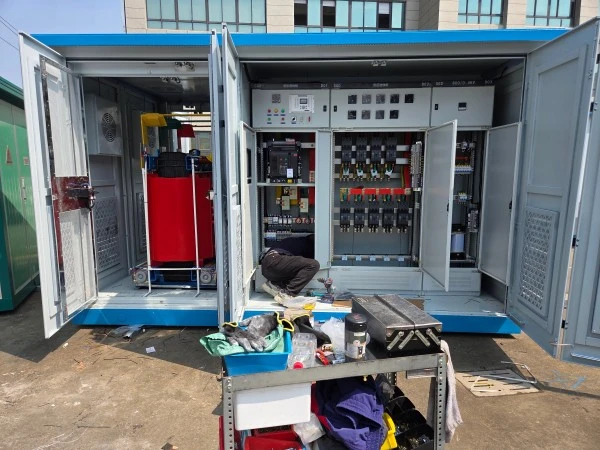

Modularna notranja postavitev --- Ločeni predelki za visokonapetostno stikalno napravo, transformator in LV distribucijo, z mehanskimi zaporami za zagotavljanje varnosti operaterja.

Inteligentni hladilni sistem --- Ventilatorji s temperaturnim nadzorom za suhe transformatorje ali valovite plošče radiatorjev za enote, potopljene v olje, ki se samodejno aktivirajo, ko temperatura preseže nastavljeno vrednost.

Obločna zaščita in zaščita pred preobremenitvijo --- Opremljen z SF6 ali vakuumskimi odklopniki, stikali z varovalkami in napravami za prenapetostno zaščito (SPD), ki ustrezajo standardom IEC 62271-202.

Uporabniku prijazen vmesnik --- Lokalni zaslon na dotik (izbirno) prikazuje podatke in zapise napak v realnem času, medtem ko je vzdrževalnemu osebju na voljo oddaljeni dostop prek aplikacije za pametni telefon.

Delovanje z nizko stopnjo hrupa --- Raven zvoka ≤55 dB(A) za stanovanjske aplikacije, dosežena z nosilci za dušenje tresljajev in zvočno izolacijskimi ploščami.

Protivlomna in varnostna zasnova---Zmogljive ključavnice, senzorji za vrata in izbirna integracija CCTV poskrbijo, da je pametna vnaprej nameščena transformatorska postaja evropskega tipa primerna za oddaljena, nenadzorovana mesta.

Uporaba izdelka

Prednameščena transformatorska postaja Smart Evropskega tipa se pogosto uporablja v:

Mestna distribucija električne energije

Stanovanjski kompleksi, nakupovalna središča, hoteli in bolnišnice, kjer je prostor omejen in je požarna varnost kritična.

Podzemna parkirišča ali strešne instalacije imajo koristi od njegove kompaktne zasnove, ki zadržuje olje.

Projekti obnovljivih virov energije

Sončne elektrarne in vetrni parki na kopnem zahtevajo hitro namestitev in odpornost na vremenske vplive. Ta podpostaja se brezhibno integrira s PV pretvorniki in pretvorniki vetrnih turbin.

Infrastruktura in javni objekti

Letališča, postaje podzemne železnice, predori in mostovi se zanašajo na njegovo visoko zanesljivost in daljinsko spremljanje, da zagotovijo neprekinjeno razsvetljavo in prezračevanje.

Industrijska in rudarska mesta

Tovarne, kemične tovarne in rudniki uporabljajo pametno vnaprej nameščeno transformatorsko postajo evropskega tipa za izolacijo napak v omrežju in zaščito občutljivih strojev.

Začasno in zasilno napajanje

Gradbišča, območja za pomoč ob nesrečah in dogodki na prostem koristijo njegovi naravi plug-and-play in enostavni premestitvi.

Podrobnosti proizvodnje

Ohišje in mehanska zasnova

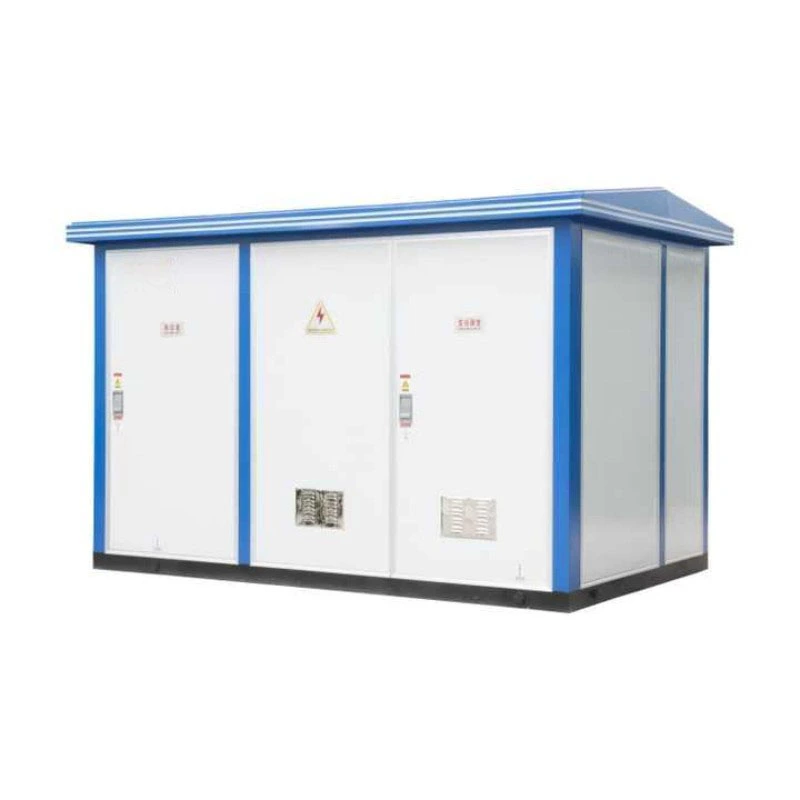

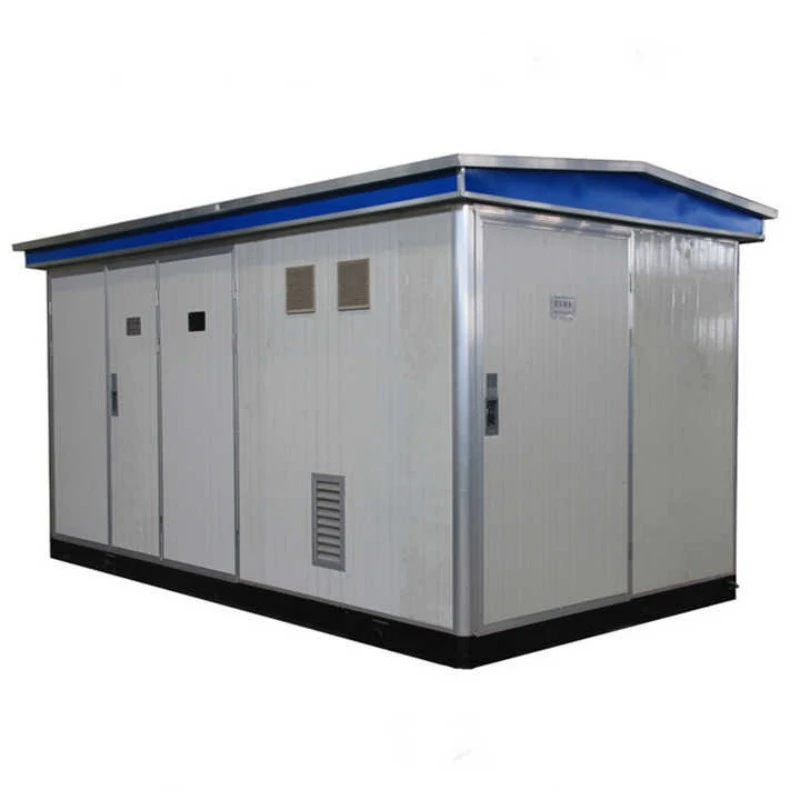

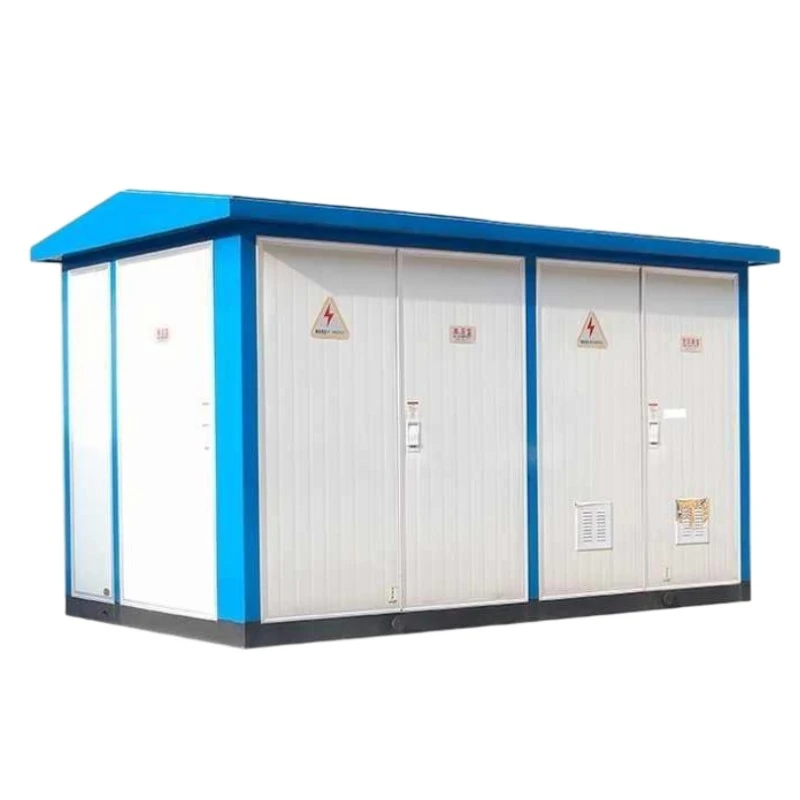

Zunanje ohišje prednameščene transformatorske postaje evropskega tipa Smart je izdelano iz lasersko rezanih, upognjenih in varjenih jeklenih plošč. Po varjenju je celotno ohišje podvrženo peskanju, da se odstrani vodni kamen, čemur sledi elektrostatično prašno lakiranje z najmanjšo debelino 80 µm. To zagotavlja odpornost proti koroziji C5-M (ISO 12944) za obalna ali industrijska okolja.

Vrata so opremljena s poliuretanskimi tesnili, kompresijskimi zapahi in snemljivimi tečaji. Nagnjena streha preprečuje zbiranje vode, osnovni kanali pa vključujejo žepe za viličarje in dvižna ušesa za lažji transport.

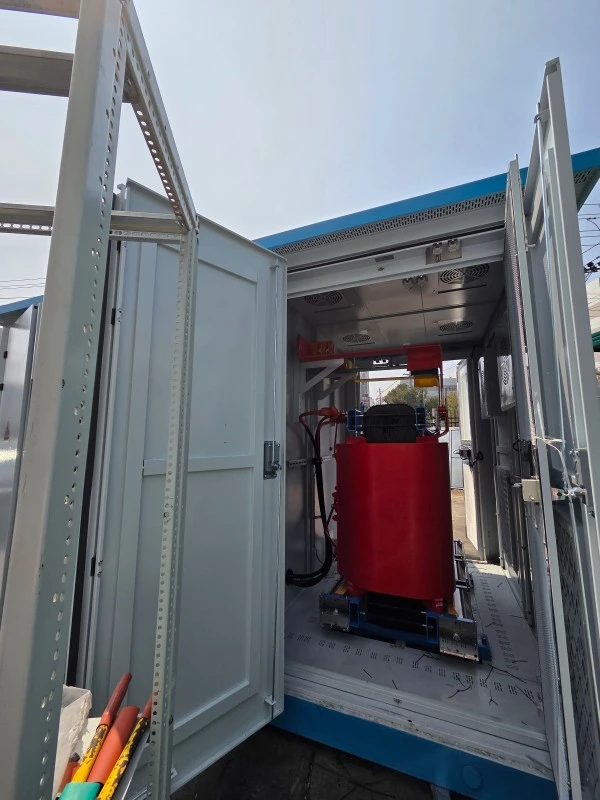

Transformatorsko jedro in navitja

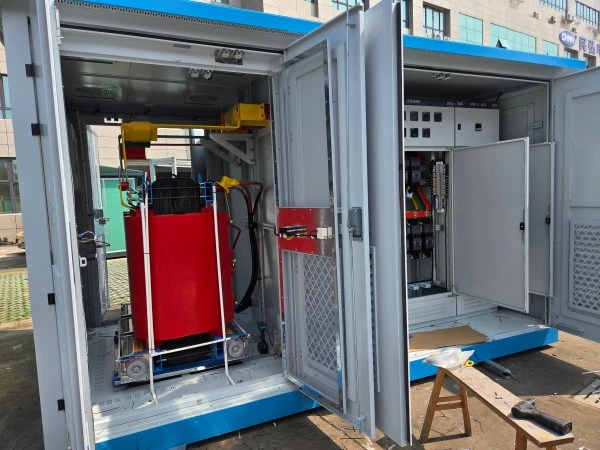

Uporabljamo visoko prepustno hladno valjano zrnato silicijevo jeklo (0,23 mm ali 0,27 mm) s stopničastimi spoji za zmanjšanje toka brez obremenitve. Navitja so izdelana iz brezkisikove bakrene ali aluminijaste folije (za nizko napetost) in okrogle bakrene žice (za visoko napetost). Pri suhih različicah je epoksi smola razreda H vakuumsko ulita, da se odstranijo praznine in doseže delna razelektritev <10 ​​pC. Za različice, potopljene v olje, uporabljamo mineralno olje ali naravno estrsko tekočino z valovito posodo za absorbiranje ekspanzije olja.

Stikalne naprave in zbiralke

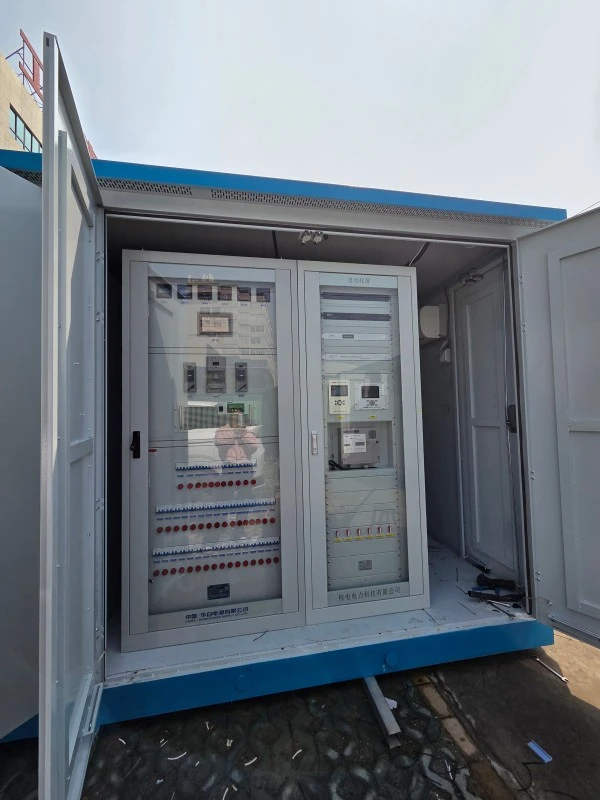

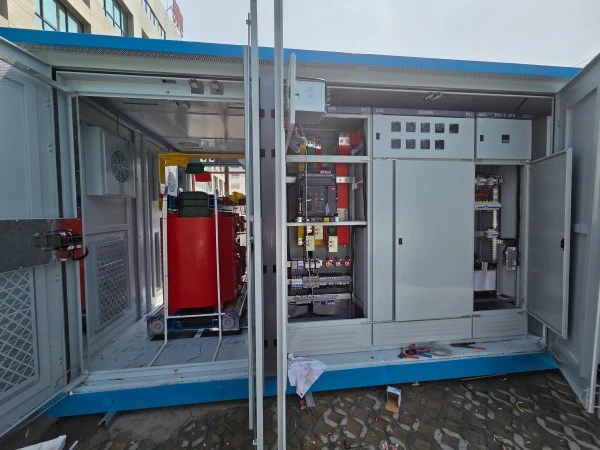

Znotraj prednameščene transformatorske postaje Smart evropskega tipa je v HV predelu stikalo za izklop bremena ali odklopnik (SF6 ali vakuumski tip) z vidnimi prekinitvenimi kontakti. Nizkonapetostni oddelek vključuje glavni odklopnik v oblikovanem ohišju (MCCB), napajalne odklopnike in zbiralni sistem z nazivno močjo do 4000 A. Vse zbiralke so iz pocinkanega bakra s toplotno skrčljivo izolacijo.

Inteligentni nadzorni sistem (izbirno)

Integriramo pametno RTU (oddaljeno terminalsko enoto), ki meri trifazne napetosti, tokove, aktivno/jalovo moč in harmonike do 31. reda. Podatki se beležijo vsakih 5 minut in hranijo 90 dni. Alarmi za prenapetost, prenizko napetost, previsoko temperaturo in odpiranje vrat so poslani preko SMS ali elektronske pošte.

Testiranje kakovosti

Vsaka prednameščena transformatorska postaja Smart Evropskega tipa je podvržena 100-odstotnemu tovarniškemu testiranju:

1. Preskus dielektrične odpornosti (2,5 kV za 1 minuto)

2. Dinamični preskus kratkega stika (simuliran)

3. IP54 preskus vdora vode

4. Preskus dviga temperature (8 ur pri polni obremenitvi)

5. Merjenje delne razelektritve (≤10pC za suhi tip)

6. Poročila o preskusih so priložena vsaki pošiljki v skladu s standardi IEC 62271-202, GB/T 17467 in EN 61330.
