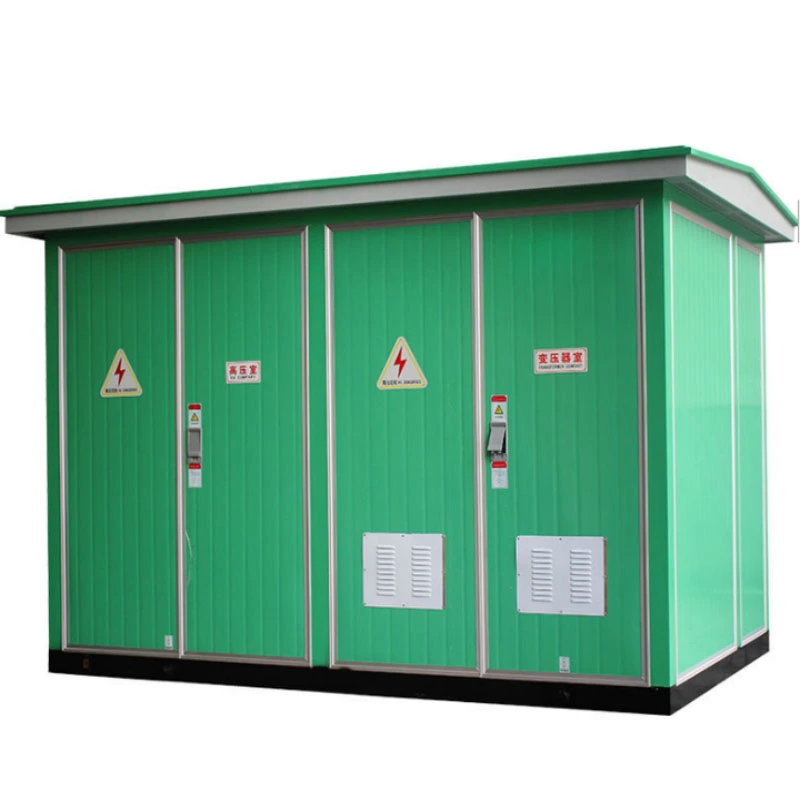

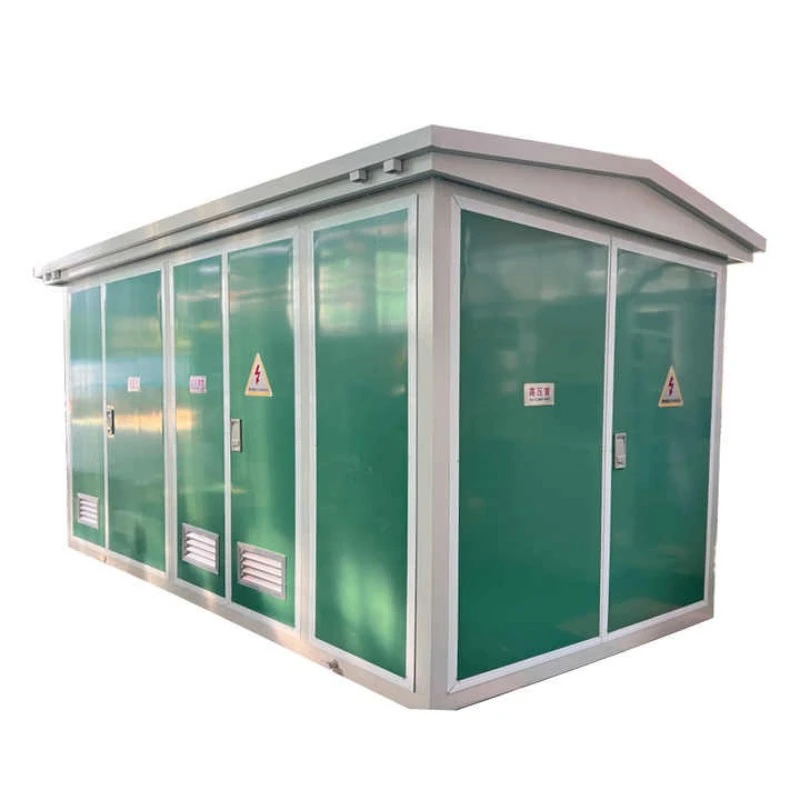

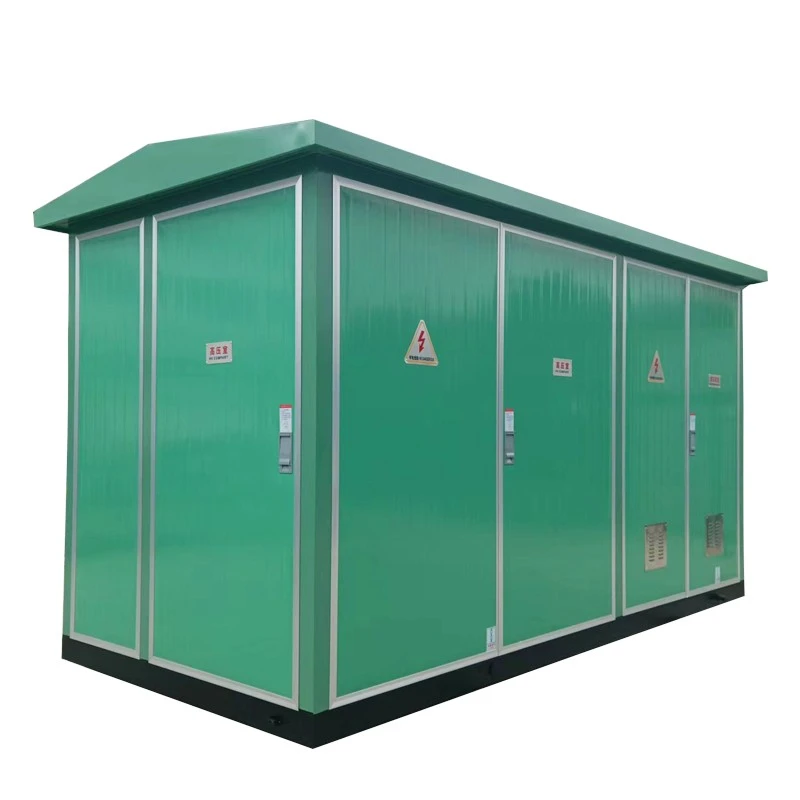

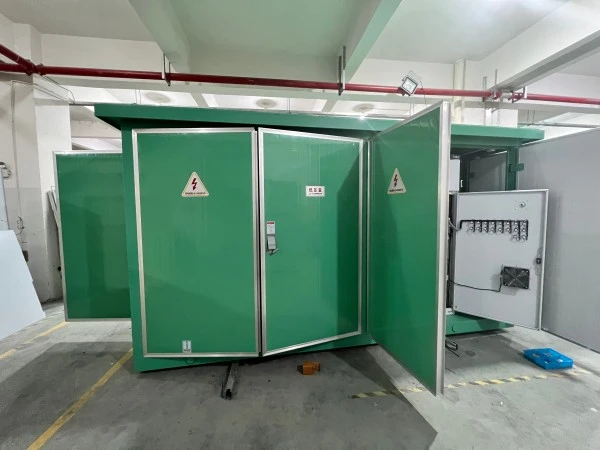

Intelligent Prefabricated Outdoor Box-Type substation

Kaj je ta oprema?

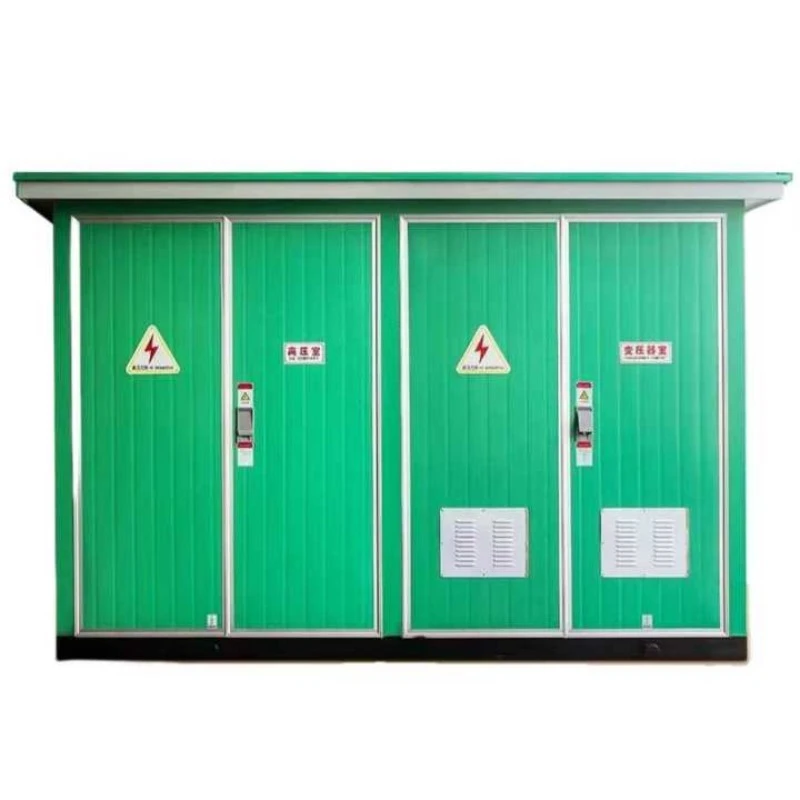

Inteligentna montažna zunanja škatlasta transformatorska postaja YB-24 je tovarniško sestavljena, kompaktna razdelilna enota, ki združujevisokonapetostne stikalne naprave, močnostni transformator in nizkonapetostno distribucijsko opremo v enem samem vremensko odpornem ohišju. Spada v družino montažnih transformatorskih postaj, znanih tudi kot "kompaktne transformatorske postaje" ali "pakirane transformatorske postaje".

Razčlenitev kode modela:

YB — Montažna škatlasta transformatorska postaja

24 — Koda serije Design, ki predstavlja inteligentno krmiljenje in modularno konfiguracijo

Kaj počne?

Glavna funkcija te opreme je sprejemanje visokonapetostne električne energije (običajno 10 kV ali 35 kV), njeno znižanje na nizko napetost (400 V/380 V) prek integriranega transformatorja in varna distribucija obremenitvam končnih uporabnikov, kot so stanovanjske skupnosti, komercialni trgi, tovarne ali polnilne postaje za električna vozila.

Za razliko od tradicionalnih civilno zgrajenih postaj YB-24 ne zahteva sestavljanja posameznih komponent na kraju samem. Je v celoti vnaprej ožičen, predhodno testiran in dobavljen kot ena enota. Uporablja suhi transformator brez olja ali biološko razgradljiv transformator, napolnjen z oljem (izbirno) in se opira na naravno ali prisilno zračno hlajenje. Inteligentni nadzorni sistem omogoča oddaljeno pridobivanje podatkov, alarm za napake in samodejno preklapljanje, zaradi česar je idealen za aplikacije pametnih omrežij.

Prednosti izdelka

Inteligentna montažna zunanja škatlasta podpostaja YB-24 ponuja jasne prednosti pred tradicionalnimi podpostajami:

1. Prihranek prostora in hitra namestitev

Zavzema le 40 % odtisa običajne civilne transformatorske postaje

Lahko se namesti na preprosto betonsko blazino v 2-3 dneh

Ni potrebe po ločenih prostorih za opremo ali prezračevalnih jaških

2. Visoka inteligenca

Standardno opremljen z RTU (oddaljena terminalska enota)

Podpira 4G/5G ali optično komunikacijo

Spremljanje napetosti, toka, faktorja moči, temperature in stanja vrat v realnem času

Daljinski izklop/zapiranje in nastavitev parametrov

3. Varnost in varstvo okolja

Možnost izvedbe brez olja (suhi transformator)

Visokonapetostni prostor, odporen proti obloku

Stopnja zaščite IP54 preprečuje vdor prahu in vode

Kabelski vhod od spodaj, odpravlja izpostavljene dele pod napetostjo

4. Stroškovno učinkovit življenjski cikel

30–40 % nižja začetna naložba kot v civilne transformatorske postaje

60 % znižanje stroškov nizke gradnje

Nižji stroški vzdrževanja zaradi zamenjave modularnih komponent

5. Prilagodljivost težkim okoljem

Temperaturno območje delovanja: -25°C do +55°C

Protikorozijski premaz za obalna ali industrijska območja

Notranji sistem ogrevanja je neobvezen za hladne regije

Funkcija izdelka

Uporaba izdelka

Inteligentna montažna zunanja škatlasta podpostaja YB-24 je primerna za širok spekter scenarijev, kjer so potrebni hitra uvedba, majhen odtis in inteligentno delovanje.

Podrobnosti proizvodnje

1. Izdelava ohišij

CNC izsekavanje, krivljenje in varjenje za visoko natančnost

Dvoslojni praškasti premaz (osnovni premaz, bogat s cinkom + zgornji premaz iz poliestra) ≥80 μm

Preskus s slanim pršenjem ≥500 ur

Streha z naklonom 5° za preprečevanje zbiranja vode

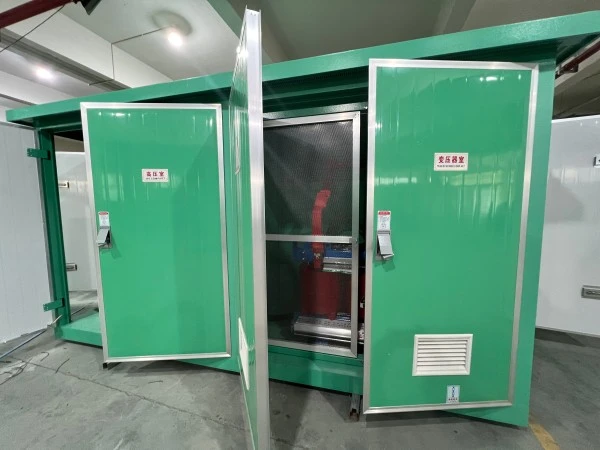

2. Notranja postavitev

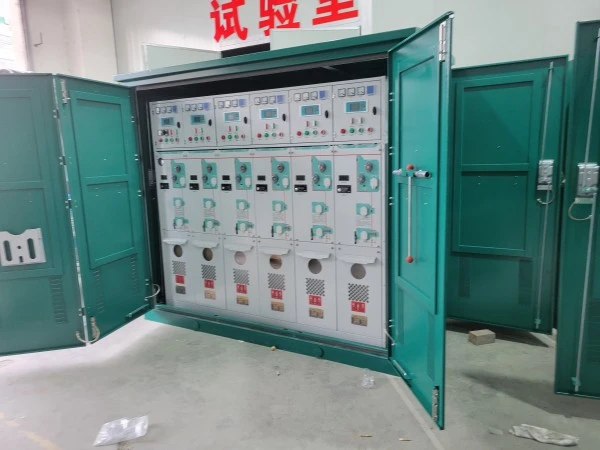

HV prostor: glavna enota obroča SF6 ali prekinitveno stikalo, odvodnik strele, visokonapetostna varovalka

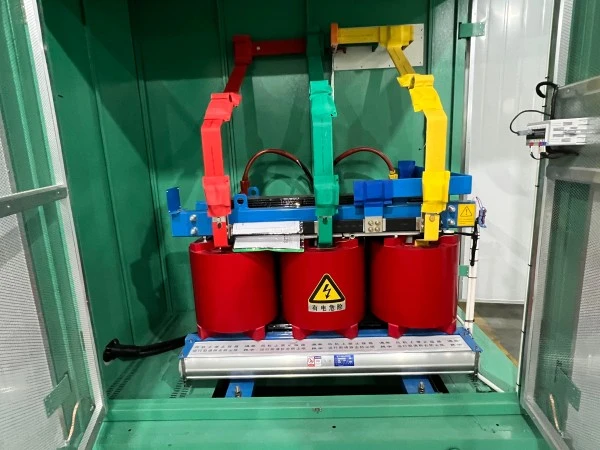

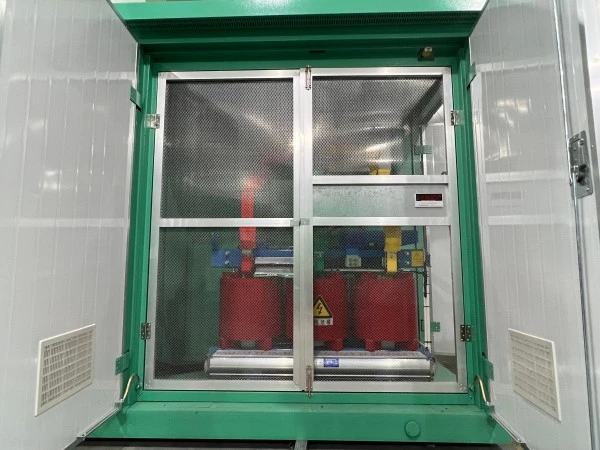

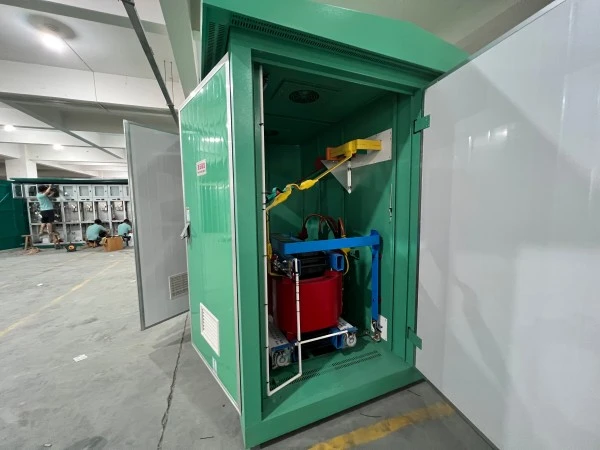

Prostor za transformator: Transformator nameščen na valjih, odstranljiva sprednja plošča za enostavno vzdrževanje

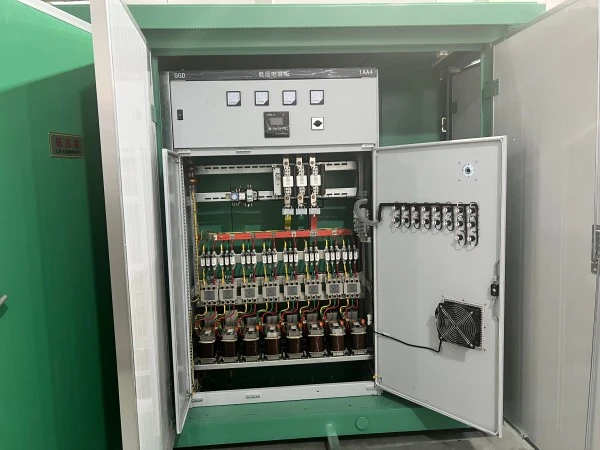

NN prostor: glavni odklopnik, odklopniki vej, avtomatska kondenzatorska baterija, inteligentni nadzorni terminal

Vsi predelki so ločeni z ognjevarnimi kovinskimi pregradami (razred A)

3. Podrobnosti inteligentnega sistema

Nadzor temperature: senzorji PT100 na navitjih transformatorja in notranjosti ohišja

Stanje vrat: Magnetno kontaktno stikalo z alarmom v oblak

Merjenje energije: dvosmerni števec razreda 1 ali 0,5S

Daljinski upravljalnik: podpira IEC 60870-5-101/104, DNP3.0

Lokalni nadzor: z geslom zaščiten HMI z beleženjem dogodkov

4. Kabelski vhod in ozemljitev

Spodnji kabelski vhod z gumijastimi obrobami (ohranjena ocena IP54)

Namenska bakrena ozemljitvena vodila (40 × 4 mm) v vseh predelih

Ozemljitveni upor ≤4Ω

5. Testiranje kakovosti pred dostavo

Preskus vzdržljivosti napetosti močnostne frekvence (35 kV za HV stran, 2,5 kV za LV stran)

Obratno razmerje transformatorja in preskus izgube brez obremenitve

Test komunikacije inteligentnega sistema (30 min neprekinjenega pinganja)

Test dežja (simulirano 10 mm/min za 1 uro)

Pakiranje in poprodajne storitve

Pakiranje

Celotna enota ovita v stretch folijo + vogali iz valovitega kartona

Leseno podnožje za palete z režami za viličarje

Vrečke za sušilno sredstvo v ohišju za preprečevanje vlage med pošiljanjem

Vse zunanje odprtine zatesnjene z vodoodpornim trakom

Zaveza poprodajnih storitev

Garancijsko obdobje: 12 mesecev od datuma pošiljanja (z možnostjo podaljšanja na 24 ali 36 mesecev s pogodbo o plačani storitvi)

Pogosto zastavljena vprašanja (FAQ)

V1: Ali je inteligentna montažna zunanja škatlasta podpostaja YB-24 primerna za obalna območja z visoko slanostjo?

O: Da. Standardno ohišje uporablja protikorozijsko praškasto prevleko z debelino ≥80 μm in prestane 500-urni preskus slanega pršenja. Za zelo korozivna okolja (npr. pristanišča, kemične tovarne) nudimo ohišja iz nerjavečega jekla 304/316 in dodatno prevleko na notranjih vodilih.

V2: Ali je mogoče transformator zamenjati brez zamenjave celotne transformatorske postaje?

O: Da. Predal za transformatorje je zasnovan z odstranljivimi stranskimi ploščami in valjčnimi vodili. Transformator je mogoče izvleči s sprednje ali stranske strani in vstaviti nadomestno enoto, ne da bi pri tem motili predelke VN ali NN. Ta modularnost je ključna značilnost zasnove YB-24.

V3: Ali inteligentni sistem podpira povezavo s sistemom SCADA drugega proizvajalca?

O: Da. Standardni krmilnik podpira Modbus RTU prek RS485 in Modbus TCP prek Etherneta. Prav tako se lahko konfigurira za protokole IEC 60870-5-101/104 ali DNP3.0. Nudimo popoln zemljevid registra za sistemsko integracijo.

V4: Ali je YB-24 dovoljeno postaviti v bližino stanovanjskih zgradb glede na omejitve hrupa?

O: Da. Pri suhem transformatorju je raven hrupa ≤55 dB na 1 meter, kar ustreza bivalnim omejitvam. Za transformatorje, potopljene v olje, dodamo blazinice za dušenje tresljajev in akustično ohišje v predelu transformatorja, ki zmanjša hrup na ≤48 dB.

V5: Kakšen je standardni čas dostave?

O: Za standardne konfiguracije (800 kVA ali manj, IP54, jekleno ohišje, z obročasto glavno enoto) je dobava 15---20 delovnih dni po potrditvi naročila. Projekti po meri (nerjaveče jeklo, posebna barva, dodatna višina za vhod nadzemnega voda) zahtevajo 25---30 delovnih dni.

V6: Katere vrste transformatorjev so na voljo za YB-24?

O: YB-24 je mogoče konfigurirati zoljni transformatorjikot je S13/S20 ali suhi transformatorji iz epoksidne smole, kot je SCB13/SCB14, odvisno od projektnih zahtev, okolja namestitve, zahtev glede požarne varnosti in lokalnih standardov.
