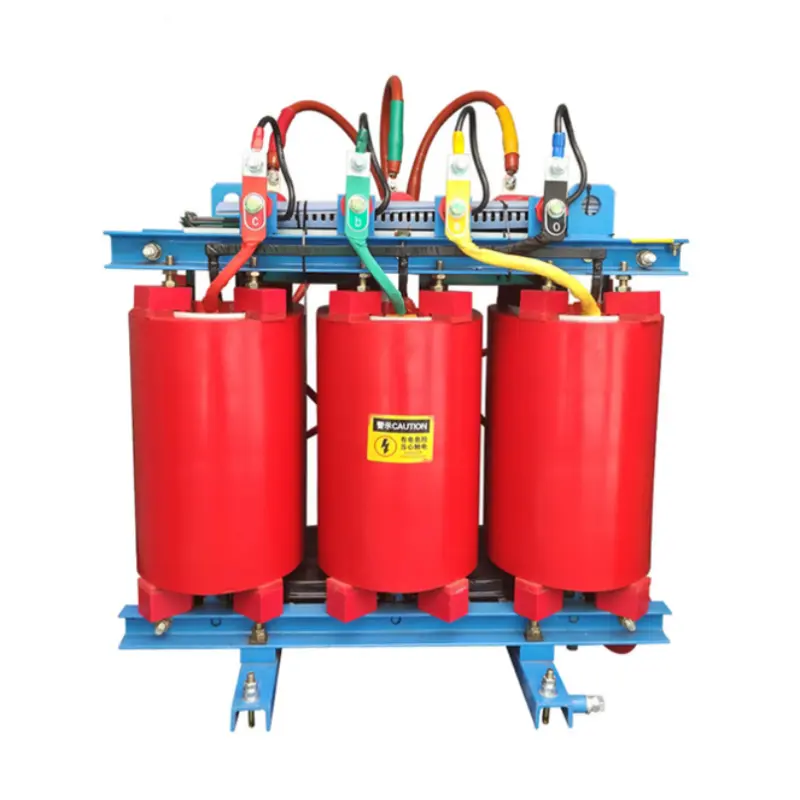

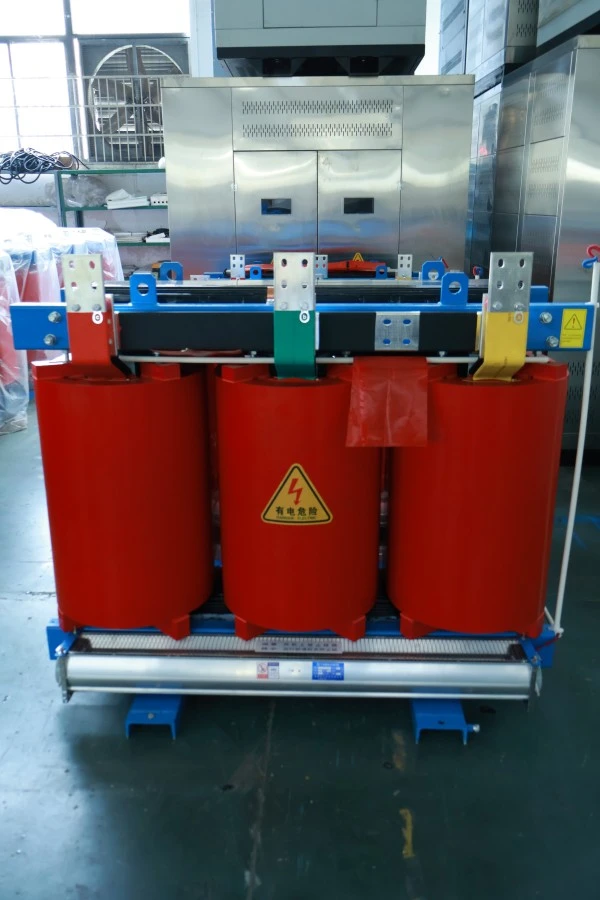

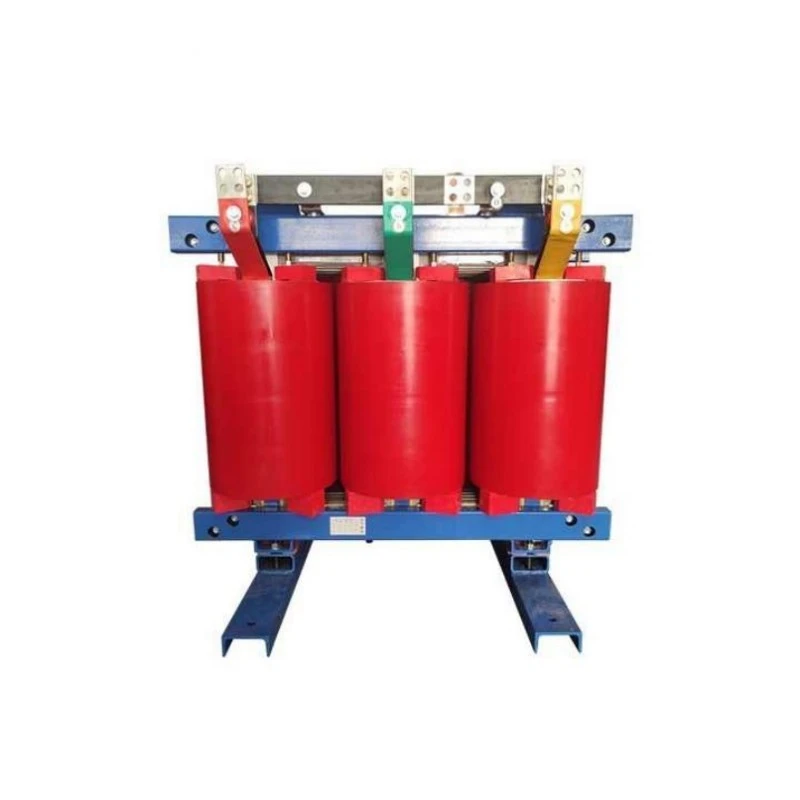

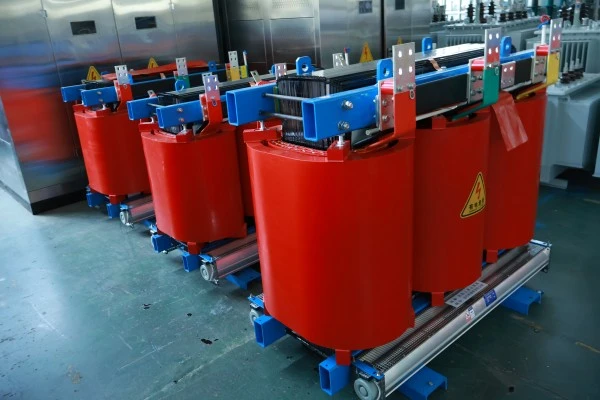

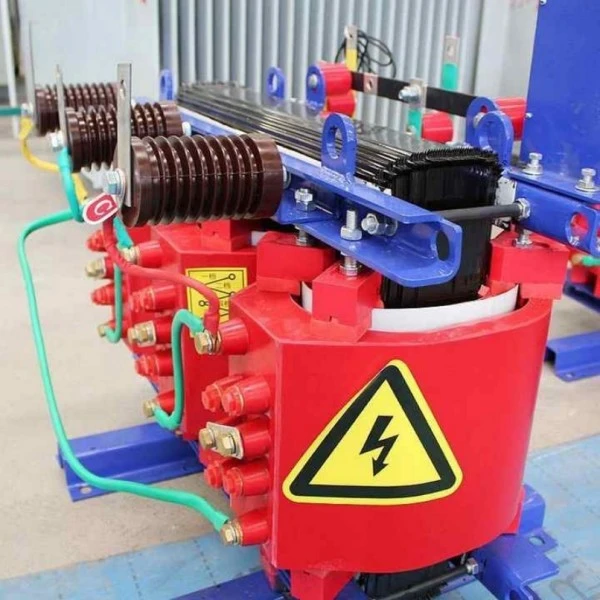

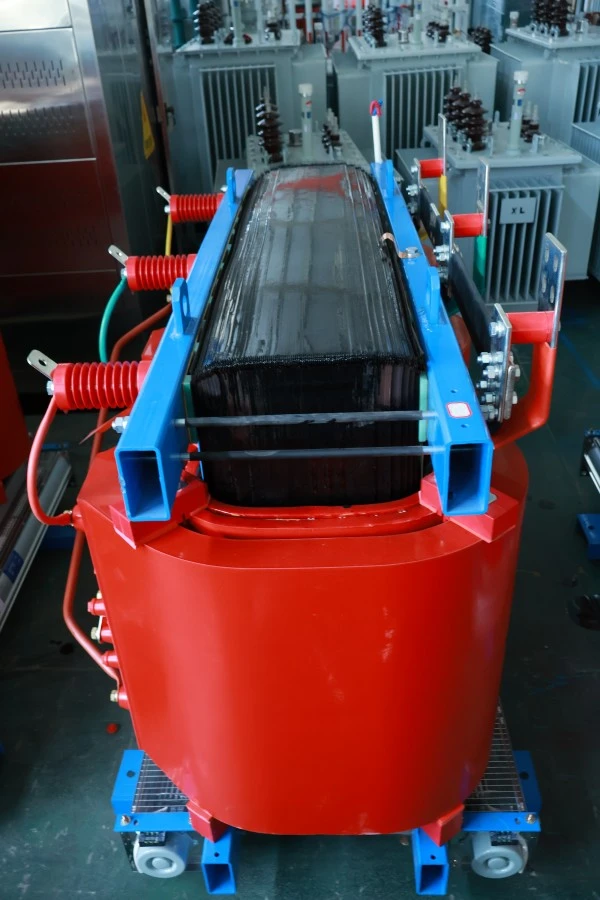

SCB13 Suhi napajalni transformator z bakrenim navitjem

kaj je

Serija SCB13 je trifazna, iz smole izolirana, bakrenasuhi energetski transformator. V oznaki "SC" pomeni lito smolo (vakuumsko lito epoksidno smolo), "B" označuje navitja folije, "13" pa predstavlja raven zmogljivosti, kar pomeni, da njegove vrednosti izgube izpolnjujejo zahteve za energetsko učinkovitost 1. stopnje nacionalnega standarda GB 20052-2020. Prevodni material jedra je baker brez kisika visoke čistosti, ne aluminij ali aluminij, prevlečen z bakrom.

Kaj počne?

1. Pretvorba napetosti: Pretvori visoko napetost (10 kV, 35 kV) v nizko napetost (400 V, 690 V) ali jo po potrebi poveča, tako da izpolnjuje napetostne zahteve različne opreme.

2. Distribucija električne energije : Kot osrednja naprava distribucijskega sistema varno dovaja moč številnim obremenitvam, kot so industrijski obrati, komercialni kompleksi, visoke zgradbe in vetrne elektrarne.

3. Varen napajalnik: zaradi svoje negorljive trdne izolacije iz epoksidne smole ne bo pršil olja ali se vnel niti v primeru notranjih napak, zaradi česar je še posebej primeren za namestitve v zaprtih prostorih ali na lokacijah s strogimi zahtevami glede požarne varnosti.

4. Tiho delovanje: Hrup med delovanjem je znatno nižji kot pri tradicionalnih oljnih transformatorjih, zaradi česar je primeren za stanovanjska območja, bolnišnice, poslovne zgradbe in druga okolja, občutljiva na hrup.

Skratka, napajalni transformator suhega tipa z bakrenim navitjem SCB13 je sodobna jedrna naprava za distribucijo električne energije, ki združuje visoko energijsko učinkovitost, popolnoma bakreno jedro, nizko raven hrupa in varnost, ki zavira gorenje.

Prednosti izdelka

V primerjavi z navadnimi suhimi transformatorji ponuja ta izdelek pet glavnih prednosti:

Popolnoma bakrena navitja, odlična prevodnost:Vsa visokonapetostna in nizkonapetostna navitja so navita z emajlirano pravokotno bakreno žico ali bakreno folijo, ki ne vsebuje kisika. Upornost bakra (približno 0,0172 Ω·mm²/m) je precej nižja od upornosti aluminija (približno 0,0283 Ω·mm²/m). Zato imajo bakrena navitja enakega preseka manjši upor, manj toplote in večjo učinkovitost pretvorbe energije. Prihranek električne energije pri dolgotrajnem delovanju močno presega začetno investicijsko razliko.

Energetska učinkovitost 1. stopnje, skladna z nacionalno dvoogljično strategijo:Raven izgube SCB13 je strogo zasnovana tako, da ustreza nacionalnim standardom energetske učinkovitosti ravni 1. Izgube brez obremenitve so približno 10 % nižje od SCB12, izgube obremenitve pa so nižje za več kot 5 %. Za transformator z močjo 1000 kVA, ki deluje 8000 ur na leto, to prihrani več kot 10.000 juanov letno pri stroških električne energije, kar povrne razliko v ceni v primerjavi s standardnimi transformatorji v 3-5 letih.

Vakuumsko litje epoksi smole, zanesljiva izolacija:Navitja so ulita in utrjena z uvoženo epoksidno smolo Huntsman (ali enakovredne kakovosti) pod vakuumom, kar popolnoma odstrani zračne mehurčke. Strjena izolacijska plast ima visoko mehansko trdnost, odpornost na toplotne udarce, odpornost na razpoke in zaščito pred vlago/umazanijo. Delna razelektritev je nadzorovana pod 5 pC, kar je veliko boljše od nacionalnih standardov.

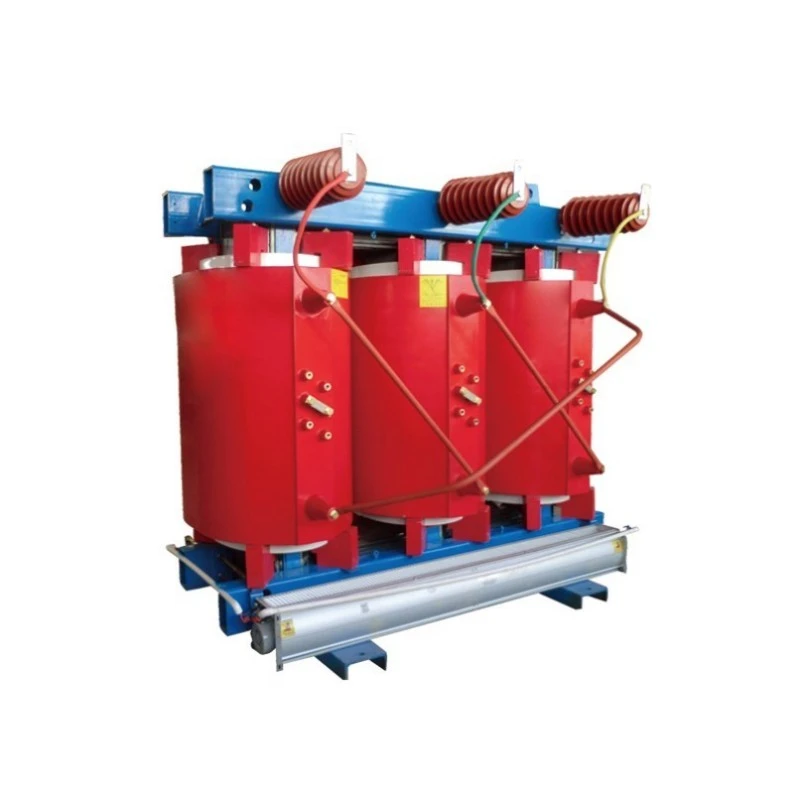

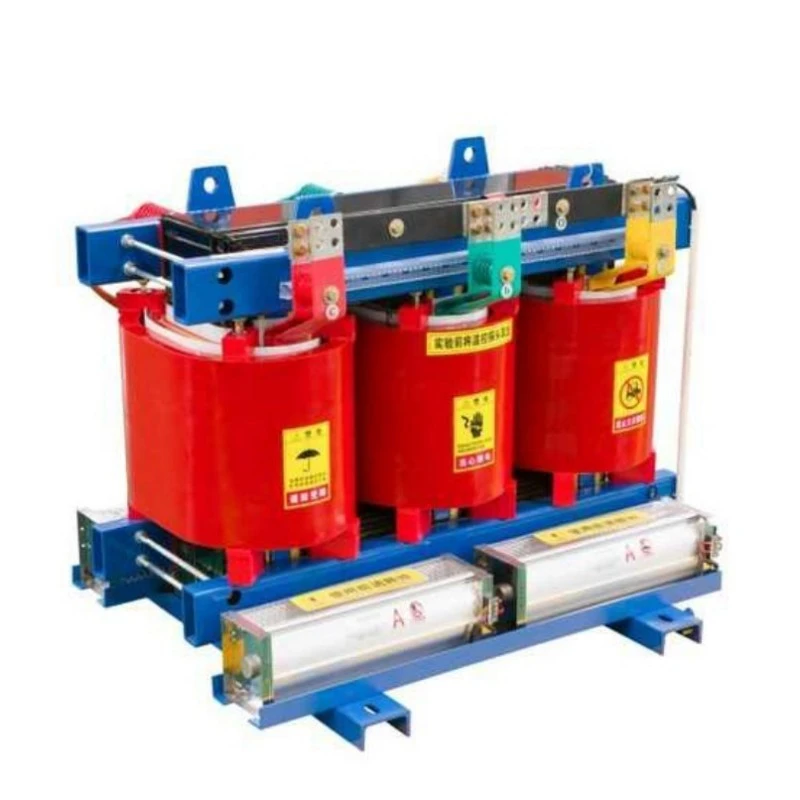

Močna preobremenitvena zmogljivost, prilagaja se nihajočim obremenitvam:Pri naravnem hlajenju lahko dolgoročno deluje pri 10% preobremenitvi; s prisilnim zračnim hlajenjem (vgrajeni ventilatorji) se lahko izhodna zmogljivost poveča na več kot 120 % nazivne vrednosti. Pri sezonskih konicah obremenitve (npr. poletna uporaba klimatske naprave) ni potrebno takojšnje povečanje zmogljivosti.

Odporen proti vlagi in kontaminaciji, močna okoljska prilagodljivost:Površina navitja iz epoksi smole je gladka, gosta in nehigroskopna. Tudi po zaustavitvi v okoljih s 100-odstotno relativno vlažnostjo se lahko zažene neposredno pri polni obremenitvi brez predgretja. Posebej primeren za vlažna ali korozivna okolja, kot so podzemni distribucijski prostori, obalna območja z visoko razpršenostjo soli in kemične tovarne.

Lastnosti izdelka

Struktura jedra: uporablja tehnologijo laminiranja s 45° popolnoma zaokroženo stopničasto plastjo, z jedrnimi kraki in jarmi, pritrjenimi z visoko trdnimi veznimi trakovi ali ploščami. Uporaba visoko prepustnega zrnato orientiranega silicijevega jekla (B30R090 ali višjega razreda) zmanjšuje histerezo in izgube zaradi vrtinčnih tokov.

Nizkonapetostna navitja: navita z bakreno folijo, pritrjena na koncih s smolnimi končnimi obroči. Širina bakrene folije je enaka višini navitja, kar zagotavlja enakomerno aksialno porazdelitev amperov in izjemno visoko odpornost na elektromagnetne sile kratkega stika. Plastna izolacija uporablja predhodno impregniran material DMD.

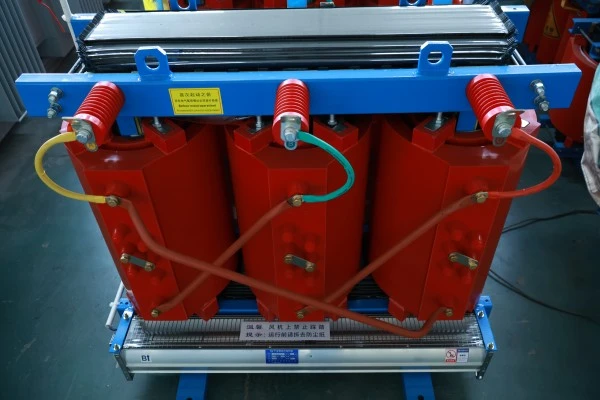

Visokonapetostna navitja: navita v večplastnih segmentih z uporabo emajlirane pravokotne bakrene žice razreda H, s smolo, ki je vlita med vsako plast, kar tvori robustno kompozitno izolacijo iz epoksidne smole, ojačane s steklenimi vlakni. Odcepi so izpeljani iz sredine navitja, da se izboljša porazdelitev impulzne napetosti.

Sistem za nadzor temperature in zaščito: vsako fazno navitje ima vnaprej vdelane PT100 platinaste RTD za spremljanje temperature vročih točk v realnem času. Spremljajoči inteligentni regulator temperature ima: digitalni prikaz temperature tuljave, alarm za previsoko temperaturo (nastavljiva nastavljena točka), izhod za previsoko temperaturo in samodejni zagon/ustavitev ventilatorja (če je po izbiri nameščeno prisilno zračno hlajenje).

Možnosti ohišja: izbirna ohišja z stopnjo zaščite IP20 (trdni predmeti), IP23 (navpična kapljajoča voda) ali IP40 (majhni delci), izdelana iz nerjavečega jekla, aluminijeve zlitine ali prašno barvanega hladno valjanega jekla. Ohišja imajo prezračevalne odprtine in zaklenjene vratne ključavnice.

Povezava in namestitev: visokonapetostna stran uporablja popolnoma oklopljene/polno izolirane kabelske sponke ali običajne sponke iz silikonske gume; nizkonapetostna stran uporablja pocinkane bakrene zbiralke. Dno transformatorja je opremljeno s kanalastim jeklenim podstavkom in valji za enostavno pozicioniranje in premikanje.

Uporaba izdelka

Suhi napajalni transformator SCB13 z bakrenim navitjem je idealen za naslednje scenarije:

Visoke zgradbe in komercialni centri: nameščeni v razdelilnih prostorih v kleti ali nadstropju opreme, napajajo dvigala, sisteme HVAC, razsvetljavo in požarno zaščito. Njegova negorljiva lastnost je v skladu z gradbenimi požarnimi predpisi, nizek hrup pa ne moti stanovalcev v zgornjem nadstropju.

Industrijska in rudarska podjetja: sistemi za distribucijo električne energije v obratih za proizvodnjo avtomobilov, tovarnah elektronskih komponent in delavnicah za natančno obdelavo. Povsem bakrena navitja prenesejo tokovne sunke zaradi pogostih zagonov/ustavitev motorja, kar zagotavlja dobro napetostno stabilnost.

Obnovljivi viri energije: Povečana omrežna povezava za distribuirane PV elektrarne, pomožni energetski transformatorji za vetrne elektrarne, izolacijski transformatorji za sisteme za shranjevanje energije. Visoka energetska učinkovitost zmanjšuje izgube pri pretvorbi električne energije.

Prometna infrastruktura: transformatorji za postaje podzemne železnice, napajalniki za železniške signalne zgradbe za visoke hitrosti, distribucijski centri za distribucijo električne energije letaliških terminalov, pristaniški obalni energetski sistemi. Odpornost na vlago in odpornost na kratek stik izpolnjujeta visoke zahteve glede zanesljivosti železniškega prometa.

Podatkovni centri in komunikacijske bazne postaje: Zagotavljanje čistega in stabilnega napajanja za strežnike, stikala in sisteme UPS. Tiho delovanje (običajno pod 55 dB) ne moti osebja podatkovnega centra.

Podrobnosti proizvodnje

Nizkonapetostni postopek navijanja bakrene folije

Nizkonapetostna navitja se navijajo z uporabo bakrene folije po celotni širini na specializiranih strojih za navijanje folije. Robovi bakrene folije so zaobljeni, da se prepreči koronska razelektritev. Z vsakim obratom se predimpregniran izolacijski papir DMD samodejno položi med plasti, spletni nadzor napetosti pa zagotavlja, da je bakrena folija tesno navita. Po končanem navijanju se celoten sklop postavi v kalup za vakuumsko ulivanje epoksi smole, ki tvori monolitno strukturo brez praznin. Ta postopek izboljša odpornost nizkonapetostnih navitij na kratke stike za več kot 30 % v primerjavi z žično navitimi strukturami.

Visokonapetostno segmentirano plastno navitje

Visokonapetostna navitja so razdeljena na 4-6 segmentov (palačink), pri čemer je vsak segment nadalje razdeljen na 2-4 plasti. Kanali (ali zračni kanali) med segmenti izboljšajo odvajanje toplote, medtem ko plastenje zmanjša medplastno napetost. Pipe so vzete iz določenih zavojev določenih segmentov in označene z različnimi barvnimi vodniki. Pri vseh povezavah je uporabljeno varjenje z argonom ali hladnotlačno varjenje, da se zagotovi minimalen kontaktni upor.

Zdravljenje zmanjševanja hrupa jedra

Po zaključku laminacije jedra je celotno jedro pod vakuumskim tlakom impregnirano s posebej formuliranim izolacijskim lakom za zmanjšanje hrupa, ki duši mikrovibracije med pločevinami iz silikonskega jekla ter med ploščami in vpenjalnimi deli. Med jedro in navitja ter med navitja in vpenjalne dele so nameščene blazine iz visokotemperaturne silikonske gume. S temi obdelavami lahko hrup brez obremenitve ohranite pod 55 dB (za 315 kVA in manj), kar je primerljivo z brnenjem gospodinjskega hladilnika.

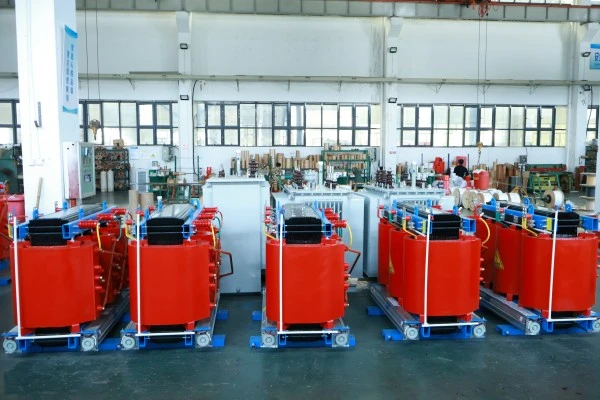

Obsežno tovarniško testiranje

Vsak suhi napajalni transformator SCB13 z bakrenim navitjem je pred izstopom iz tovarne podvržen naslednjim preskusom: merjenje upora navitja; merjenje napetostnega razmerja in preverjanje vektorske skupine; impedanca kratkega stika in merjenje izgube obremenitve; merjenje toka brez obremenitve in izgube v prostem teku; merjenje izolacijske upornosti in faktorja disipacije dielektrika; preskus obstojne napetosti; preskus vzdržljivosti inducirane napetosti; merjenje delne razelektritve. Podatki o preskusu se samodejno zabeležijo in poročilo o tovarniškem preskusu je priloženo pošiljki.

Parameter izdelka (specifikacija)

Pakiranje in poprodaja

Način pakiranja

1. Telo transformatorja je ovito z vodoodporno PE folijo, kritična področja so prekrita z mehko zaščitno oblogo.

2. Pakirano v robustne zaboje iz vezanega lesa za izvoz z dnom palet za rokovanje z viličarjem.

3. Notranjost zabojev, napolnjena z oblazinjenjem iz ekspandiranega poliuretana ali satjastega kartona za preprečevanje poškodb zaradi vibracij pri transportu.

4. Jasne oznake na zunanji strani: težišče, dvižne točke, odporen na vlago, brez prevračanja.

Poprodajne storitve

1. Brezplačno garancijsko obdobje: 12 mesecev od datuma pošiljanja.

2. Vsako okvaro, ki jo povzroči napaka v dizajnu, materialu ali izdelavi med garancijskim obdobjem, bo naše podjetje brezplačno popravilo ali zamenjalo (vključno z razumnimi stroški transporta).
