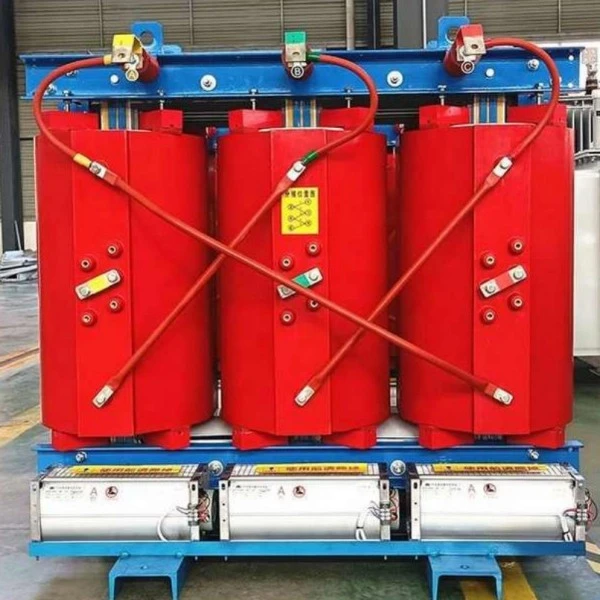

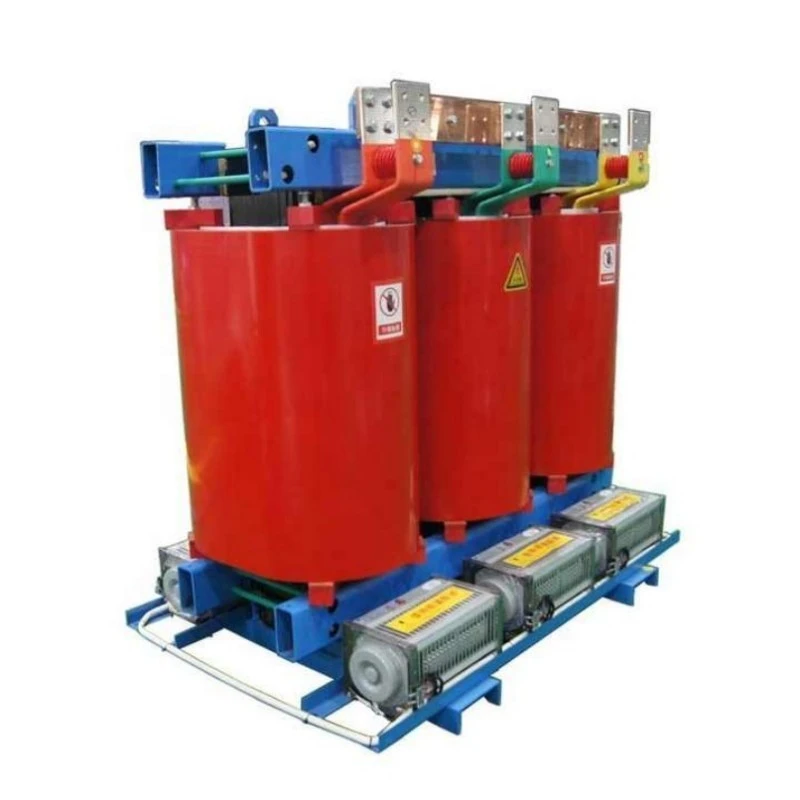

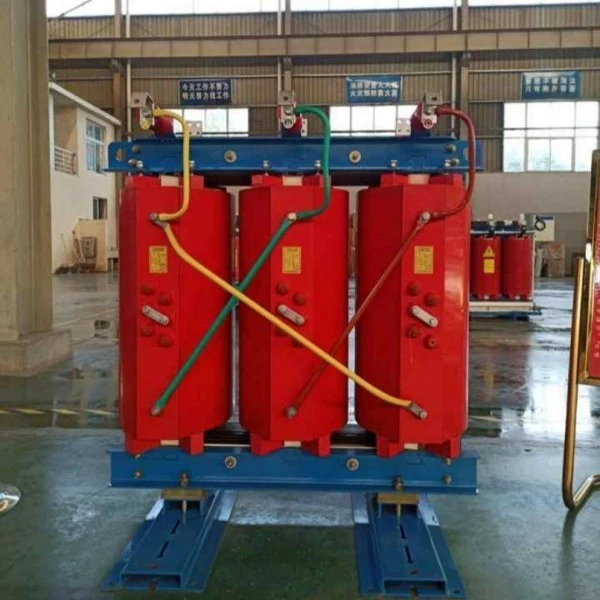

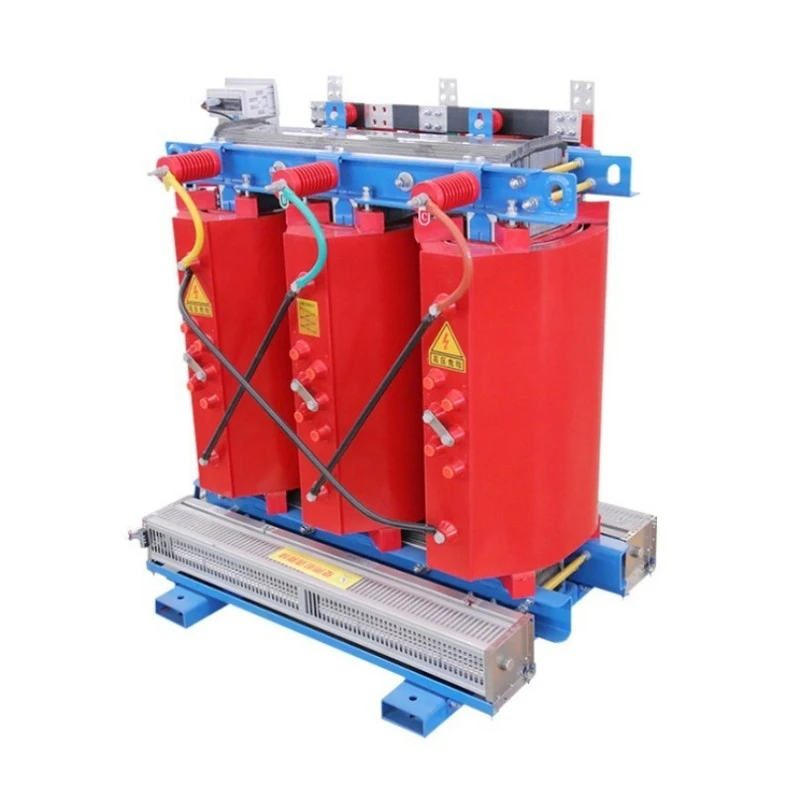

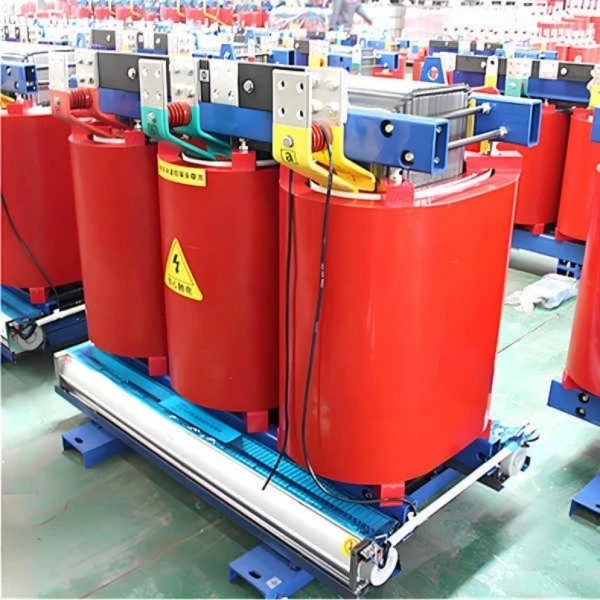

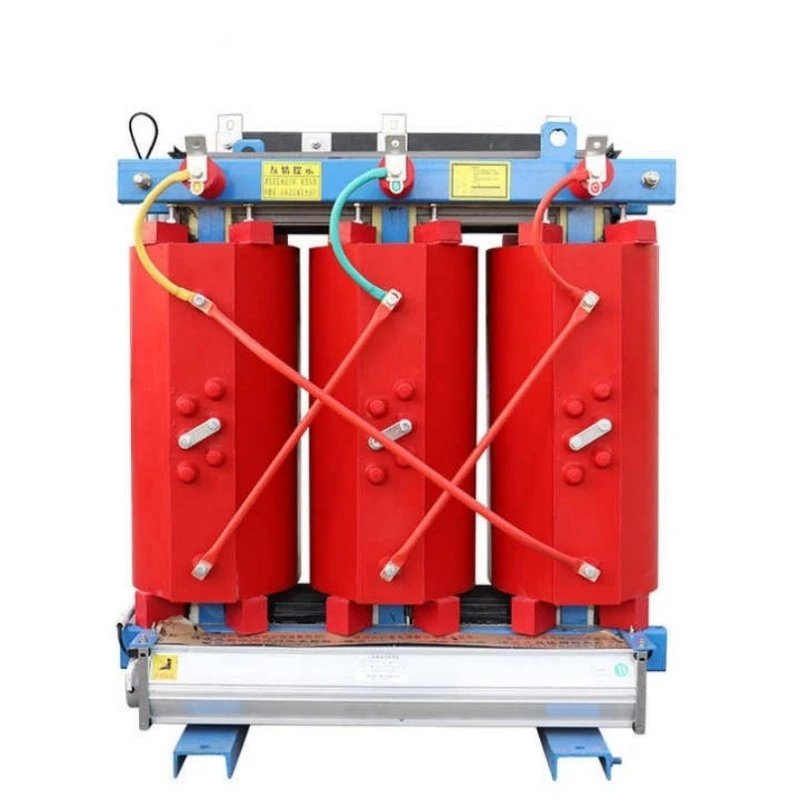

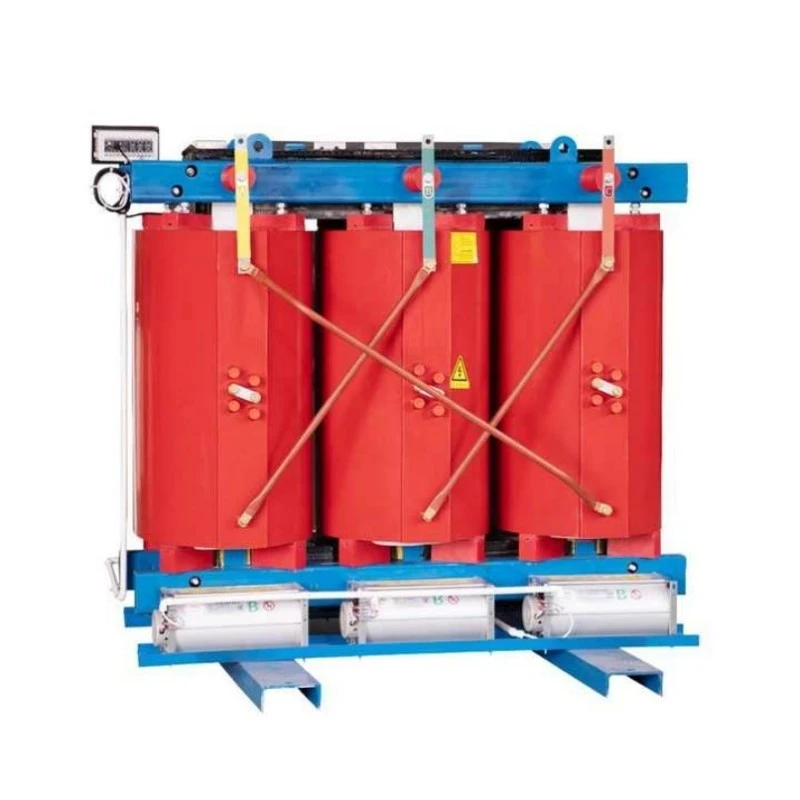

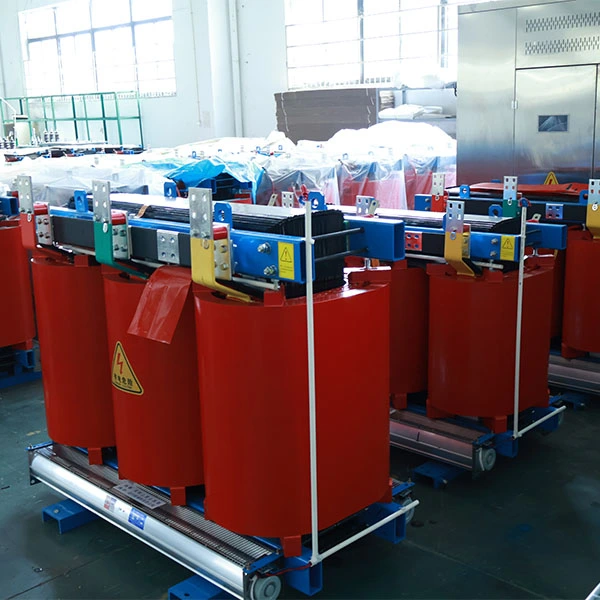

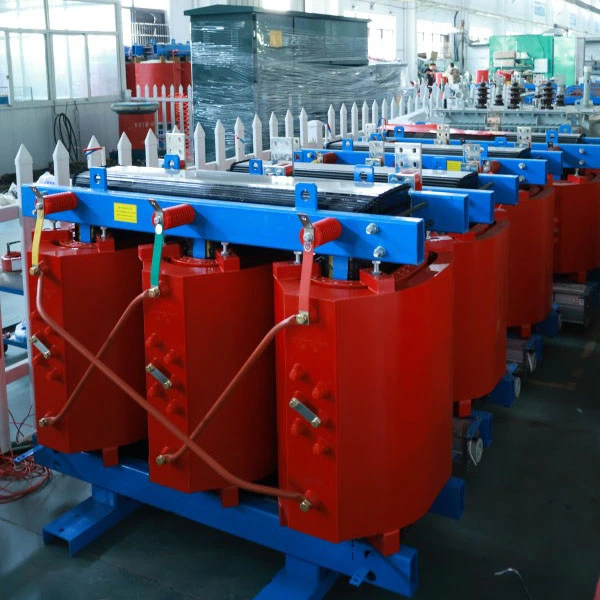

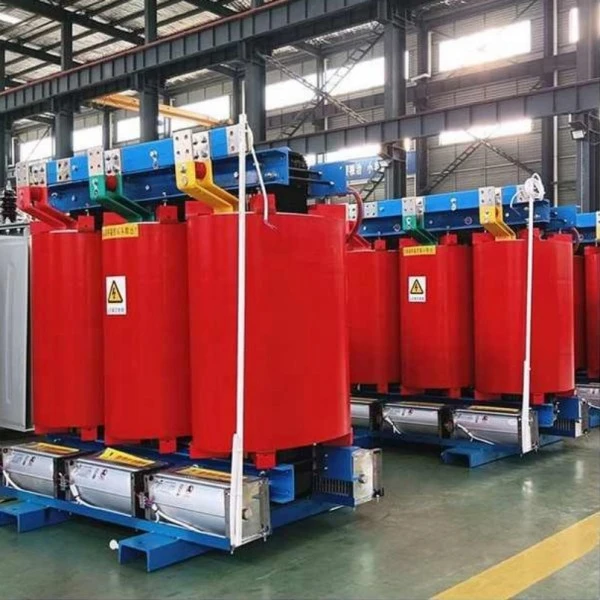

Suhi transformator z bakrenim navitjem

Kaj je ta oprema?

Suhi transformator z bakrenim navitjem, nameščen na blazinico, je trifazni suhi transformator iz lite smole, posebej zasnovan za zunanje instalacije, nameščene na blazinico. Zniža srednjo napetost (običajno 10 kV–35 kV) na nizko napetost (400 V/380 V) za varno distribucijo v stanovanjske skupnosti, trgovska središča, industrijske parke in projekte obnovljive energije.

Za razliko od tradicionalniholjni transformatorji, ta izdelek ne uporablja izolacijskega olja. Namesto tega uporablja trdno izolacijo iz epoksi smole v kombinaciji z naravnim ali prisilnim zračnim hlajenjem. Navitja so v celoti izdelana iz visokoprevodnega bakra, kar zagotavlja nižje uporovne izgube, boljšo preobremenitveno zmogljivost in daljšo življenjsko dobo. Ohišje, pritrjeno na podlogo, omogoča neposredno prizemno namestitev brez potrebe po ločeni zgradbi transformatorske postaje, kar znatno prihrani stroške gradnje in prostor.

Opis izdelka

Lugaov suhi transformator, nameščen na bakreno navitje, je zasnovan za zanesljivost, učinkovitost in varnost v zunanjih distribucijskih omrežjih. Ta transformator z nazivno močjo od 50 kVA do 2500 kVA s standardnimi napetostmi 10 kV/0,4 kV (prilagodljive na 6 kV, 20 kV ali 35 kV) izpolnjuje standarde energetske učinkovitosti GB 20052-2020 ravni 2, nekateri modeli pa se približujejo ravni 1.

Ključna električna zmogljivost vključuje izgube brez obremenitve do 37 % nižje kot pri običajnih suhih transformatorjih, izgube obremenitve zmanjšane do 30 %, delno razelektritev ≤5 pC in ravni hrupa ≤55 dB na 1 meter. Bakrena navitja zagotavljajo odlično toplotno prevodnost in mehansko trdnost, kar bistveno izboljša odpornost na kratke stike.

Enota je nameščena v ohišje, odporno na vremenske vplive, z možnostjo zaklepanja, z oznako IP23 ali več, ki ščiti pred dežjem, prahom in vandalizmom. Standardno je vključen inteligentni sistem za nadzor temperature s senzorji PT100, ventilatorji s samodejnim zagonom, alarmom za pregrevanje in komunikacijo RS485.

S 30-letno načrtovano življenjsko dobo in minimalnimi zahtevami po vzdrževanju je ta suhi transformator, nameščen na bakrenih navitjih, idealna izbira za javna podjetja, izvajalce EPC in upravitelje objektov, ki iščejo varno, dolgotrajno in energetsko varčno distribucijsko rešitev.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

Ključne značilnosti

Popolnoma bakrena navitja – manjše uporovne izgube, večja preobremenitvena zmogljivost in boljša odpornost na kratek stik v primerjavi z aluminijem.

Ognjevarno in protieksplozijsko varno – ulivanje iz epoksidne smole, samougasljivo, brez nevarnosti puščanja olja.

Zasnova, nameščena na podlogo – prizemna namestitev, ni potrebna zgradba transformatorske postaje, prihrani 40–60 % stroškov gradbenih del.

Izjemno nizke izgube – izpolnjuje GB raven 2 energetske učinkovitosti, znatno zmanjša letne račune za elektriko.

Pametni nadzor – senzorji PT100, samodejni zagon ventilatorja, alarm/izklop zaradi pregretja, RS485 na BAS.

Nizka raven hrupa – ≤55 dB, primerna za stanovanjske in poslovne prostore.

Brez vzdrževanja – brez testiranja olja, brez sušenja, brez gibljivih delov.

Vprašanja in odgovori: Pojasnjena funkcija izdelka

V1: Zakaj izbrati suhi transformator, nameščen na bakreno navitje, namesto v olju potopljenega tipa za uporabo na prostem?

O: Transformatorji, potopljeni v olje, predstavljajo nevarnost požara in uhajanja, zlasti v stanovanjskih ali okoljsko občutljivih območjih. Suhi transformator, nameščen na bakreno navitje, ne uporablja olja, zato ni nobene nevarnosti širjenja požara ali onesnaženja tal. Poleg tega bakrena navitja zagotavljajo boljšo toplotno prevodnost in mehansko trdnost, kar zagotavlja zanesljivo delovanje tudi pri največjih poletnih obremenitvah. Številne občine zaradi strožjih požarnih predpisov predpisujejo suhe transformatorje za nove zunanje instalacije.

V2: Ali je bakreno navijanje res vredno dodatnih stroškov v primerjavi z aluminijem?

O: Vsekakor. Medtem ko je začetni strošek suhega transformatorja, nameščenega na bakreno navitje, približno 15–20 % višji od enote z aluminijastim navitjem, so skupni stroški življenjskega cikla znatno nižji. Baker ima 40 % višjo prevodnost, kar pomeni manjše izgube pri obremenitvi in ​​nižje račune za elektriko. Baker ima tudi večjo natezno trdnost, zato transformator bolje prenaša sile kratkega stika. V 30-letni življenjski dobi že sami prihranki energije zlahka upravičijo naložbo.

V3: Ali lahko ta transformator prenese visoko vlažnost in deževna obdobja, zlasti v južnih regijah?

O: Da. Naš suhi transformator, nameščen na bakreno navitje, uporablja postopek vakuumskega litja, pri katerem epoksidna smola popolnoma zavije bakrena navitja in tvori zaprto izolacijsko plast. Jedro in objemke so obdelane proti koroziji. Z ohišjem IP23 transformator normalno deluje pri 100 % relativni vlažnosti. Pred ponovnim zagonom po daljši zaustavitvi ni potrebno sušenje.

V4: Kaj se zgodi, če se transformator med poletnimi konicami preobremeni?

O: Pri naravnem hlajenju (AN) neprekinjeno deluje pri 100-odstotni obremenitvi. S prisilnim zračnim hlajenjem (AF) se zmogljivost poveča za 40–50 %. Bakrena navitja lahko prenesejo 150% nazivne obremenitve 2 uri. Ta zmožnost preobremenitve zagotavlja neprekinjeno napajanje med kritičnimi dogodki.

V5: Kako dolgo traja garancija in kaj zajema?

O: Standardna garancija je 12 mesecev od pošiljanja in pokriva vse proizvodne napake. Plačljiva servisna pogodba lahko podaljša garancijo na 36 ali 60 mesecev. Tehnična podpora je doživljenjsko brezplačna.

Podrobnosti proizvodnje

Osnovni material in proizvodni proces

Jedro vsakega suhega transformatorja, nameščenega na bakreno navitje, je izdelano iz visoko prepustnega hladno valjanega zrnato usmerjenega silicijevega jekla s stopničastimi spoji za zmanjšanje toka brez obremenitve in blodečih izgub. Jedro je natančno obrezano in samodejno zloženo, da se zagotovi enotna magnetna pot.

Struktura navitja – v celoti iz bakra

Tako visokonapetostna kot nizkonapetostna navitja uporabljajo bakrene vodnike brez kisika. Nizkonapetostna navitja imajo konfiguracijo navitja folije z enakomerno medslojno izolacijo, kar bistveno izboljša odpornost na kratke stike. Vrhunska toplotna prevodnost bakra pomaga tudi pri učinkovitejšem odvajanju toplote in zniževanju temperatur vročih točk.

Izolacijski sistem – Vakuumsko litje iz epoksi smole

Navitja so v vakuumu ulita z visokokakovostno epoksidno smolo, kar odpravlja praznine in zagotavlja delno praznjenje ≤5pC. Ta trdni izolacijski sistem je negorljiv, odporen na vlago in kemično stabilen. Izolacijsko olje se ne uporablja, zaradi česar je transformator varen za notranjo in zunanjo namestitev z blazinicami.

Zasnova ohišja in nameščena na podlogo

Thetransformatorje nameščen v trpežnem jeklenem ohišju, ki ga je mogoče zakleniti, s praškastim premazom, odpornim na vremenske vplive. Standardna zaščita je IP23 (odporen na dež in prah), z IP34 ali IP54 po izbiri za težka okolja. Podnožje je zasnovano za neposredno montažo na betonsko podlago z vhodom kabla od spodaj. Dvižna ušesa in ozemljitvene sponke so standardne.

Zagotavljanje kakovosti in testiranja

Vsak suhi transformator, nameščen na bakreno navitje, je pred dostavo podvržen obsežnim preskusom tipa in rutinskim preskusom, vključno z:

1. Preskusi izgube brez obremenitve in izgube obremenitve

2. Preskus impedance kratkega stika

3. Preizkus vzdržljivosti inducirane prenapetosti

4. Merjenje delne razelektritve (≤5pC)

5. Preskus impulza strele

6. Preskus dviga temperature

7. Vsi ključni kazalniki uspešnosti presegajo zahteve GB in IEC.

Certifikati

1. Sistem vodenja kakovosti ISO 9001:2015

2. CE certificirano

3. Tipska poročila o preskusih iz neodvisnih laboratorijev
