Suhi transformator iz epoksi smole za zračno hlajenje

kaj je

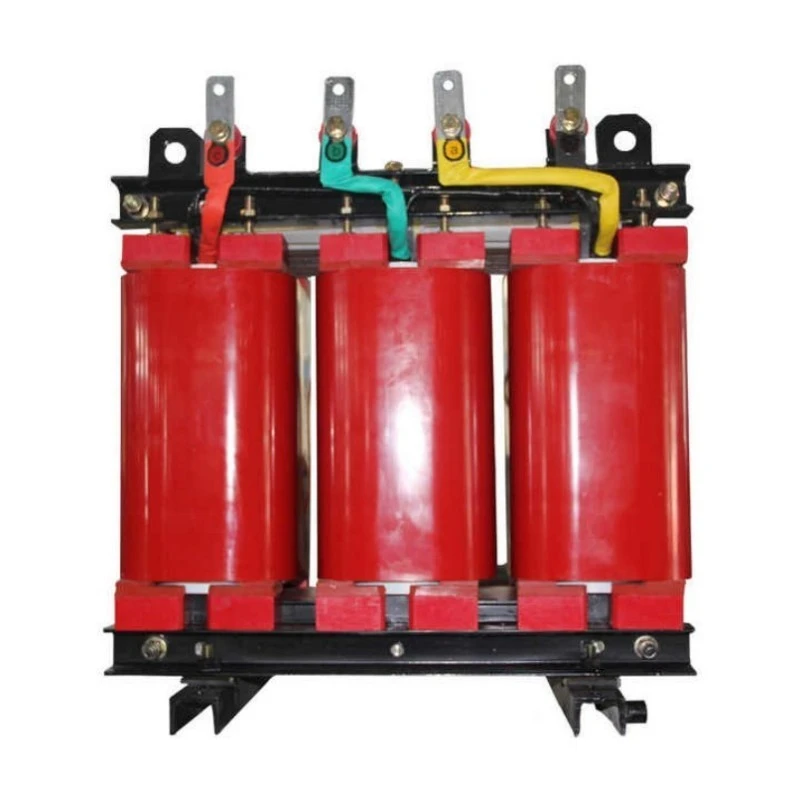

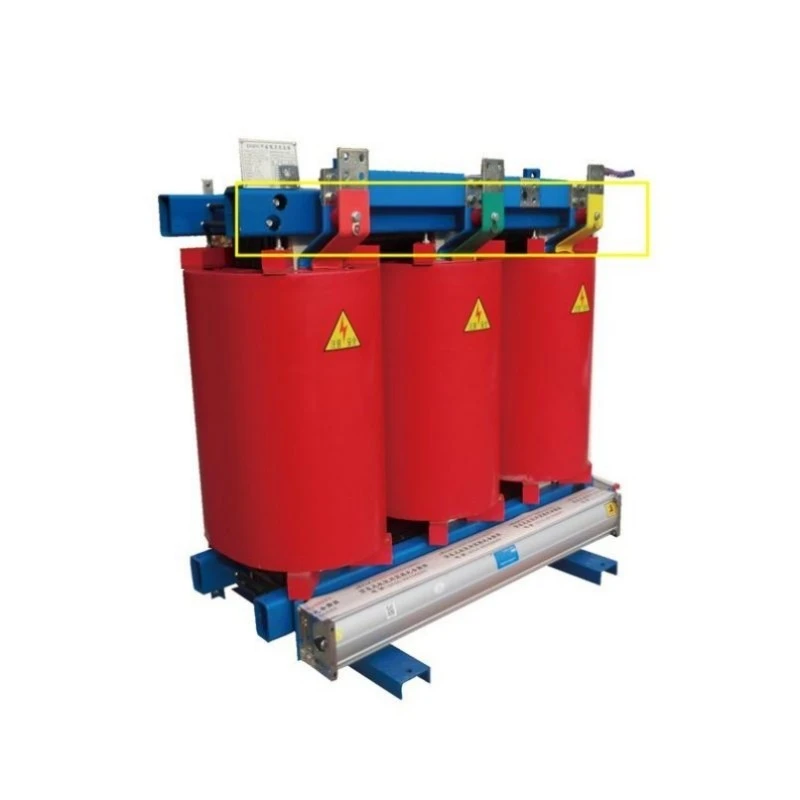

Suhi transformator z zračnim hlajenjem iz epoksidne smole je popolnoma brezoljna naprava za pretvorbo moči, pri kateri so vsa visoko- in nizkonapetostna navitja v celoti inkapsulirana v lito epoksi smolo pod vakuumskim pritiskom. Za razliko od običajnih transformatorjev, ki se za izolacijo in hlajenje zanašajo na mineralno olje ali sintetične tekočine, ta enota kot hladilni medij uporablja samo zrak – bodisi naravno konvekcijo (AN) ali dodatni prisilni zrak (AF). Epoksidna smola ima trojno funkcijo: primarno električno izolacijo, mehansko zaščito pred vlago in onesnaževalci ter trdno strukturo, ki vzdrži sile kratkega stika.

Kaj počne?

Transformacija napetosti: zniža srednjo napetost (6kV, 10kV, 20kV, 35kV) na napetosti uporabe (208V, 400V, 480V, 690V) za industrijske, komercialne in stanovanjske obremenitve. Druga možnost je, da poveča napetost za medsebojno povezovanje omrežja obnovljivih virov energije.

Ognjevarna distribucija električne energije: Dobavlja elektriko znotraj zgradb, podzemnih parkirnih garaž, bolnišnic in podatkovnih centrov, kjer požarni predpisi prepovedujejo uporabo transformatorjev, polnjenih z oljem. Samougasljivi epoksi (oznaka UL 94 V-0) ne bo širil plamena.

Čista moč za občutljive obremenitve: Zagotavlja izolacijo med primarnimi in sekundarnimi vezji, filtrira harmonike, zavira prenapetost in odpravlja ozemljitvene zanke, ki motijo ​​medicinsko opremo za slikanje, CNC-stroje in laboratorijske instrumente.

Delovanje na prostem in v težkih okoljih: z dodatnimi ohišji IP54 ali IP65 transformator prenese dež, sneg, prašne nevihte, slano prho in ekstremne temperature od -30 °C do +55 °C brez poslabšanja delovanja.

V bistvu je zračno hlajeni suhi transformator iz epoksidne smole prednostna izbira, kadar se o varnosti, okoljski skladnosti in dolgoročni zanesljivosti ni mogoče pogajati.

Parameter izdelka (specifikacija)

Product Feature And Application (Q&A Format)

V1: Zakaj je izolacija iz epoksidne smole boljša od odprtih zasnov?

O: Tri ključne prednosti. Prvič, odpornost na vlago - epoksi ni higroskopičen. Transformator suhega tipa z epoksidno smolo za zračno hlajenje se takoj znova zažene po tednih zaustavitve pri 100-odstotni vlažnosti, medtem ko enote z odprtimi navitji zahtevajo predgretje. Drugič, zaščita pred kontaminacijo – prevodni prah ne more prodreti skozi trdne epoksidne površine, kar odpravlja tveganje sledenja in preboja. Tretjič, mehanska trdnost - zaprta navitja prenesejo sile kratkega stika do 25 × nazivnega toka brez deformacije.

Uporaba: Podatkovni centri — Nič tveganja kopičenja prahu, tiho delovanje pod 55 dB in samougasljivi epoksid ustreza zahtevam NFPA 75 za sobe z IT opremo.

V2: Kako deluje na prostem brez olja?

O: Z ohišji IP54/IP65 (nerjaveče jeklo, nagnjena deževna streha, labirintni ventilatorji) je transformator odporen na dež, prah in razpršeno sol. Epoksi navitja so bolj odporna proti koroziji kot oljni radiatorji. Za obalna mesta so na voljo ohišja iz nerjavečega jekla 316.

Uporaba: sončne elektrarne in vetrni parki — oddaljenim lokacijam brez osebja koristi nič vzorčenja olja, nič pregledov puščanja in sistemov za gašenje požara. Enote več let delujejo brez nadzora pri ekstremnih temperaturah od -30°C do +55°C.

V3: Ali lahko prenese udarce in preobremenitve pri zagonu motorja?

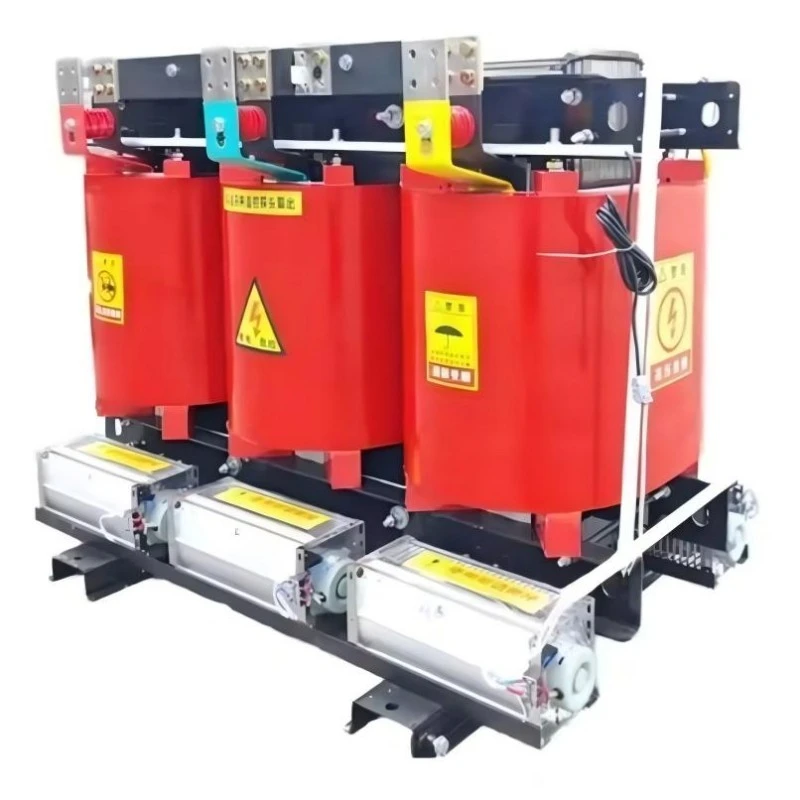

O: Da. Izolacija razreda H (180°C) omogoča 110% neprekinjeno preobremenitev pri naravnem hlajenju (AN) in 130% za 30 minut. Z možnostjo prisilnega zraka (AF) se zmogljivost poveča za 20-25 % — ventilatorji se samodejno zaženejo pri 80 °C. Za hude ciklične preobremenitve, ki presegajo 150%, se posvetujte z našimi inženirji.

Uporaba: Industrijska proizvodnja — Avtomobilske montažne linije in obrati za vtiskovanje se soočajo z velikimi nihanji obremenitev. Nizka impedanca (4–6 %) vzdržuje regulacijo napetosti znotraj ±3 %, medtem ko epoksidna navitja vzdržijo tresljaje, ki bi počili zvare radiatorjev, napolnjenih z oljem.

V4: Ali resnično ne zahteva vzdrževanja?

O: Jedrni transformator ne zahteva menjave olja, dielektričnega testiranja, filtracije ali zamenjave tesnila. Samo trije preprosti pregledi vsakih 12–24 mesecev: očistite lopute/ventilatorje s stisnjenim zrakom, preverite navor sponk in preglejte ohišje. Skupni letni napor: manj kot dve uri s strani usposobljenega električarja.

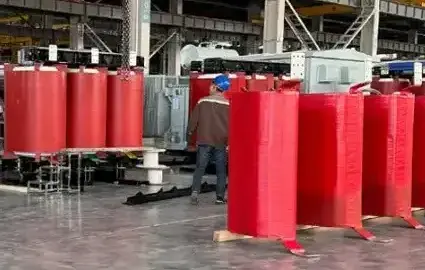

Podrobnosti o proizvodnji — po čem je Lugao boljši od konkurentov

Pogosto zastavljena vprašanja (Q&A)

V1: Kakšna je dejanska učinkovitost suhega transformatorja z epoksi smolo za zračno hlajenje in ali se sčasoma poslabša?

O: Učinkovitost pri 75-odstotni obremenitvi (tipična delovna točka) je 98,7 % za enoto 1000 kVA, naraste na 99,1 % za enoto 2500 kVA. Učinkovitost je določena z izgubo jedra (konstantna, odvisna od kakovosti silicijevega jekla) in izgubo bakra (spreminja se s kvadratom obremenitve). Ključna prednost zračno hlajenega suhega transformatorja iz epoksidne smole je, da se učinkovitost sčasoma ne poslabša, ker epoksidna inkapsulacija preprečuje vdor vlage, ki bi povečal izgubo. Transformatorji, polnjeni z oljem, pogosto opazijo upad učinkovitosti po 10-15 letih, ko se olje razgradi in vsebnost vlage v izolaciji papirja narašča. Naše epoksi enote ohranjajo tovarniško učinkovitost v celotni 30+ letni življenjski dobi. Z vsako enoto zagotavljamo zajamčene vrednosti izgube in povrnemo razliko, če testiranje na terenu pokaže večje izgube v garancijskem roku.

V2: Kako izberem pravo zmogljivost za svojo aplikacijo?

O: Izračunajte svojo skupno priključno obremenitev v kVA, nato pa uporabite faktorje raznolikosti. Za stalne obremenitve (razsvetljava, HVAC, strežniki) uporabite 100 % imenske ploščice. Za občasne obremenitve (motorji, varilci, dvigala) uporabite 50-70 %, odvisno od delovnega cikla. Nato dodajte 20-25 % marže za prihodnjo širitev. Primer: Tovarna z 800 kVA neprekinjene obremenitve + 400 kVA obremenitve motorja (faktor raznolikosti 0,6 → 240 kVA) + 20 % razširitev = (800+240) × 1,2 = 1248 kVA → izberite 1250 kVA ali 1500 kVA. Preveliko dimenzioniranje poveča začetne stroške in izgubo brez obremenitve; premajhna velikost povzroči pregrevanje in prezgodnjo odpoved. Naši inženirji nudijo brezplačno pomoč pri določanju velikosti — preprosto pošljite svoj tovorni seznam in delovne cikle. Za aplikacije s težkimi motorji priporočamo prisilno zračno hlajenje (AF) za obvladovanje začetnih sunkov brez prekoračitve mejnih vrednosti dviga temperature.

V3: Ali je mogoče transformator namestiti v zaprtem prostoru, kot je tunel ali trezor?

O: Vsekakor. TheSuhi transformator iz epoksi smole za zračno hlajenjeje idealen za zaprte prostore, ker ne potrebuje trezorja za zadrževanje olja (prihrani 2-3 metre prostora na vseh straneh). Najmanjša razdalja za prezračevanje je 300 mm na vseh straneh in 600 mm zgoraj. Za vgradnje v tunele ponujamo različico z nizkim profilom, kjer je višina ohišja zmanjšana za 200 mm (hladilne reže so premaknjene na straneh in ne na vrhu). Vendar pa je temperatura okolja v predorih lahko povišana zaradi druge opreme - izvedli bomo toplotno analizo, da potrdimo ustrezno hlajenje. Če naravna konvekcija ne zadostuje, možnost AF (prisilni zrak) z ventilatorji, nameščenimi neposredno na osrednji okvir, zagotavlja dodatno hlajenje brez povečanja odtisa.

Zakaj izbrati Lugao Power?

Napredna proizvodnja: podprta z napredno proizvodno opremo in metodami testiranja.

Certificirana kakovost: certifikat ISO 9001 in SGS; ključni izdelki imajo certifikate CCC in CE.

Tovarniško testiranje: izdelki so podvrženi pregledu kakovosti in testiranju pred pošiljanjem.

Izkušnje s projekti: Oprema se uporablja v električnih omrežjih, industrijskih objektih, rudarstvu, železnicah, gradbeništvu in energetskih projektih skupnosti.

Tehnična podpora: strokovna podpora od izbire izdelka in prilagajanja do dostave.
