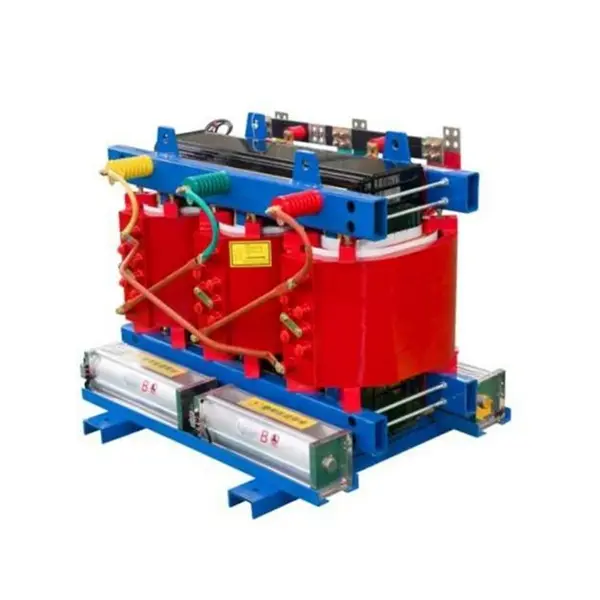

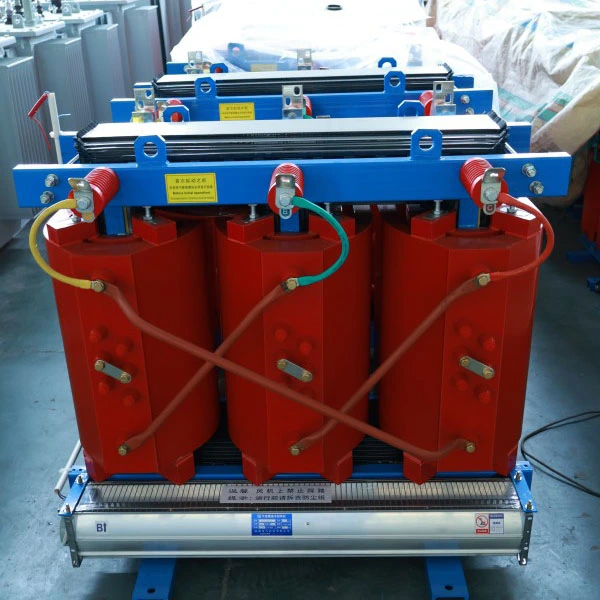

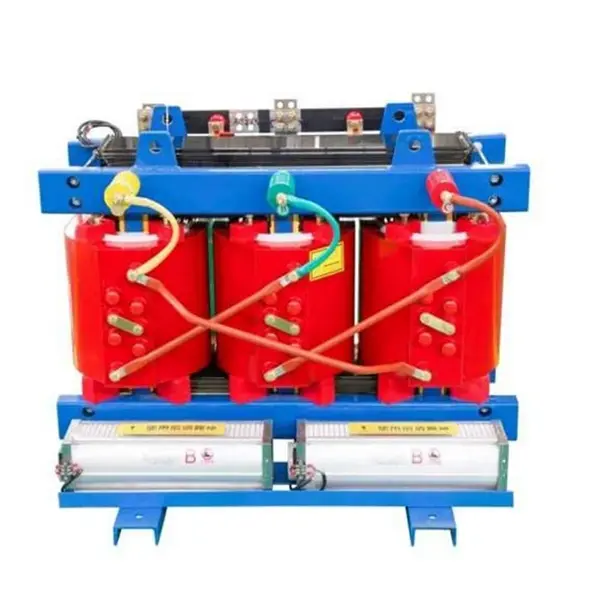

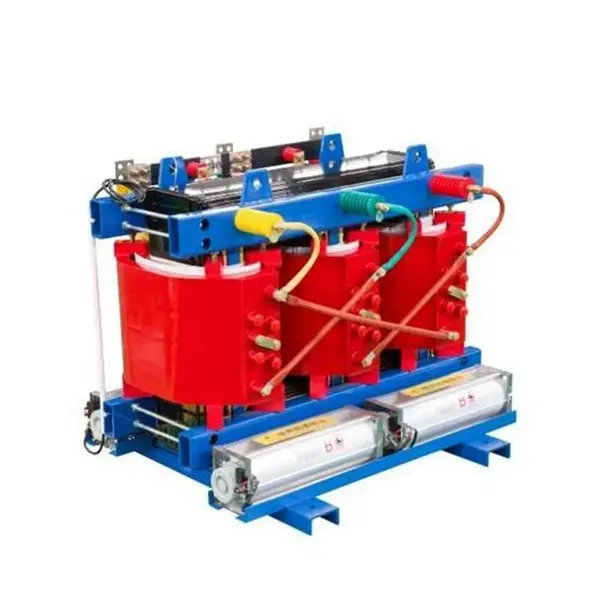

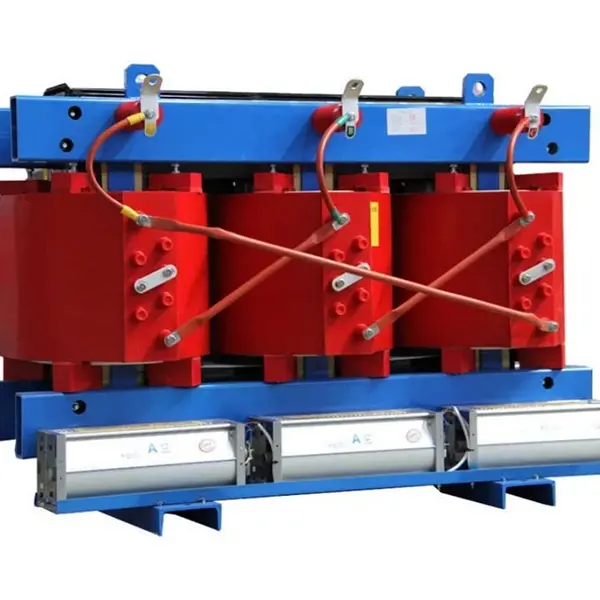

SCB13 800kva epoksidni liti transformator

Kaj je ta oprema?

Napajalni transformator SCB13-800kVA iz epoksidne smole je trifazni napajalni transformator, izdelan s postopkom vakuumskega litja iz epoksi smole. Spada v družino energetsko učinkovitih suhih transformatorjev.

Razčlenitev kode modela:

● S – trifazni

● C – Lita smola (epoksi)

● B – Nizkonapetostno navijanje folije

● 13 – Koda serije zmogljivosti, ki predstavlja stopnjo energetske učinkovitosti

Kaj počne?

Osnovna funkcija te opreme je znižanje visoke napetosti (10 kV ali 35 kV) na nizko napetost (400 V/380 V), kar zagotavlja varno in stabilno napajanje različnih električnih bremen. Za razliko od tradicionalnih transformatorjev, polnjenih z oljem, za hlajenje ne uporablja izolacijskega olja. Namesto tega deluje z epoksidno trdno izolacijo v kombinaciji z naravnim zračnim hlajenjem.

Opis izdelka

SCB13-800kVA Cast transformator iz epoksidne smole je visoko učinkovit,trifazni suhi transformatorzasnovan za sodobno distribucijo električne energije. Odlikuje ga vakuumsko ulivanje iz epoksidne smole, nizkonapetostna navitja iz folije in ustreza standardom GB 20052-2020 ravni 2 za energijsko učinkovitost (približuje se ravni 1). Idealen za aplikacije, ki zahtevajo varčevanje z energijo, požarno varnost in zanesljivost.

Nazivna moč 800 kVA s standardnim napetostnim razmerjem 10 kV/0,4 kV (prilagodljivo na 6 kV, 20 kV ali 35 kV). Trdna epoksidna izolacija brez olja odpravlja nevarnost puščanja, požara in eksplozije, zaradi česar je primerna za visoke stavbe, podzemne železnice, bolnišnice, podatkovne centre in kemične tovarne.

Ključna električna zmogljivost: izguba brez obremenitve ≤1090 W, izguba obremenitve (120 °C) ≤6260 W, impedanca kratkega stika 6 % (nastavljivo 4 %-10 %), delna razelektritev ≤5 pC in hrup ≤55 dB na 1 meter.

Opremljen z inteligentnim sistemom za nadzor temperature (senzorji PT100, samodejni zagon/ustavitev ventilatorja, alarm za pregrevanje in izklop) in komunikacijo RS485 za integracijo sistema BA. Postopek vlivanja VPI zagotavlja zaprtje, ki je odporno na vlago in je negorljivo. Jedro uporablja visoko prepustno silicijevo jeklo s stopničastimi spoji. Standardna zaščita IP20 (IP23 opcijsko).

S 30-letno življenjsko dobo in minimalnim vzdrževanjem je SCB13-800kVA zanesljiva in ekonomična izbira za nove ali nadgrajene distribucijske sisteme.

Uporaba izdelka

Tipične aplikacije:

Visoke stavbe, komercialni kompleksi, bolnišnice, podatkovni centri, postaje podzemne železnice, letališča, kemične tovarne, postaje za obnovljivo energijo in vse lokacije, kjer je požarna varnost kritična zahteva.

Funkcija izdelka

Visoka učinkovitost in prihranki energije – nižji obratovalni stroški

Izgube brez obremenitve zmanjšane za 20%-37% v primerjavi s serijo SCB11; izgube obremenitve zmanjšane za 15%-30%

Tipična izguba brez obremenitve 800 kVA ≤ 1090 W, izguba obremenitve (pri 120 °C) ≤ 6260 W

Meets GB 20052-2020 Level 2 energy efficiency standards; nekateri parametri dosežejo raven 1

Izračun gospodarske koristi:

Na podlagi 8000 obratovalnih ur na leto pri 0,11 USD/kWh v primerjavi s standardnim transformatorjem SCB11 je letni prihranek električne energije približno 2000–2700 USD. Razlika v ceni se povrne v približno 3 letih.

Varnost in zanesljivost – proti ognju in eksploziji brez tveganja

Glavne prednosti:

Samougasljivo: Vžigna točka epoksi smole > 300°C; plamen se ne širi in sam ugasne, ko odstranimo vir toplote

Zasnova brez olja: popolnoma odpravlja nevarnost puščanja olja, požara in eksplozije; ni potrebe po jami za zadrževanje olja

Visoka odpornost na kratek stik: Visoko trdna struktura, ojačana s steklenimi vlakni, oblikovana z vakuumskim litjem, poveča odpornost na kratek stik za več kot 30 %

Izjemno nizka delna razelektritev: delno razelektritev je mogoče nadzorovati pod 5 pC, kar znatno upočasni staranje izolacije

Reševanje resničnih skrbi strank:

V: Na kaj se požarna inšpekcija najbolj osredotoča pri vgradnji transformatorja v kletne prostore stolpnice?

O: Gasilski organi se osredotočajo predvsem na "nevarnost širjenja požara" in "strupene emisije dima". Naš SCB13 uporablja ulitek iz epoksi smole, ki je sam po sebi negorljiv in pri gorenju ne proizvaja halogeniranih strupenih plinov (skladno z GB/T 1094.11-2022). To je velika prednost, ki ji oljni transformatorji niso kos. Številni komercialni kompleksi in bolnišnični projekti v mestih prvega in drugega reda so prestali stroge preglede požarne varnosti prav zaradi te lastnosti.

V: Suhi transformatorji so občutljivi na vlago. Ali lahko delajo v deževnem obdobju v južnih regijah?

O: Običajni suhi transformatorji so res občutljivi na vlago, vendar naš SCB13 uporablja postopek vakuumskega litja, pri katerem epoksidna smola popolnoma zavije navitja in tvori zaprto izolacijsko plast. Jedro in vpenjalna oprema sta podvržena posebni protikorozijski obdelavi, ki omogoča normalno delovanje v okoljih s 100% relativno vlažnostjo. Pred ponovnim zagonom po zaustavitvi ni potrebno sušenje.

Pametno spremljanje – temperatura na prvi pogled

Standardni inteligentni sistem za nadzor temperature:

Vnaprej vdelani platinasti uporni senzorji PT100 v vsako fazno navitje za spremljanje temperature v realnem času

Krmilnik ciklično prikazuje temperature trifaznega navitja – enostavno za branje

Samodejno zažene/ustavi spodaj nameščene hladilne ventilatorje (začne pri >100 °C, ustavi se pri <80 °C)

Zagotavlja alarm za previsoko temperaturo (nastavljiva nastavljena točka) in zaščito pred previsoko temperaturo

Nizka raven hrupa – tiho in nemoteče

Izmerjeni podatki:

Za 800 kVA in manj je raven hrupa ≤ 55 dB, izmerjena 1 meter od opreme

45° popolnoma stopničasta tehnologija prekrivnega jedra + blazinice za dušenje tresljajev lahko dodatno zmanjšajo hrup za 5–8 dB

Močna preobremenitvena zmogljivost – zanesljivo, ko je najpomembneje

Parametri zmožnosti preobremenitve:

Naravno hlajenje (AN) – lahko neprekinjeno deluje pri 100% obremenitvi

Prisilno zračno hlajenje (AF) – zmogljivost je mogoče povečati za 40-50 %

Lahko prenese 150% nazivne obremenitve 2 uri

Scenariji uporabe:

Poletna obdobja največjega povpraševanja, zaščita električne energije v kritičnih primerih, začasna porazdelitev obremenitve, ko en transformator odpove – v teh "kritičnih trenutkih" preobremenitvena zmogljivost SCB13 zagotavlja neprekinjenost napajanja.

Brez vzdrževanja – brez napora in skrbi

Prednosti vzdrževanja:

Brez olja – ni potrebe po periodični filtraciji olja ali testiranju oljne kromatografije

Gladka navijalna površina – prah se ne nabira zlahka

Brez gibljivih delov – izjemno nizka stopnja napak

Dnevno vzdrževanje zahteva le preverjanje prikaza temperature in čiščenje kanalov za hladilni zrak

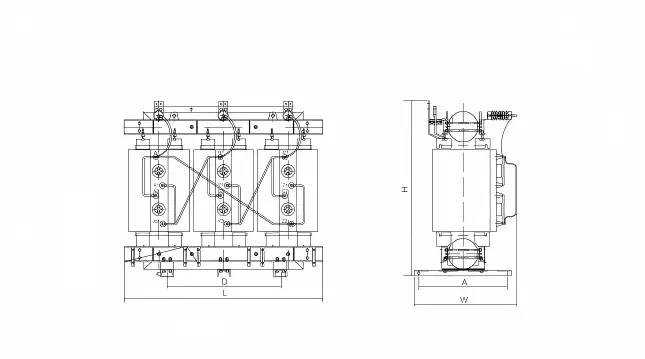

Parameter izdelka (specifikacija)

Zaveza poprodajnih storitev

Garancijsko obdobje: 12 mesecev od datuma pošiljanja (podaljšano na 36 ali 60 mesecev s pogodbo o plačani storitvi)

Tehnična podpora: doživljenjsko brezplačno tehnično svetovanje; izračun obremenitve in optimizacija rešitve v fazi izbire

Storitve na terenu: navodila za namestitev, pomoč pri zagonu, odpravljanje napak (brezplačno v času garancije, na podlagi stroškov po garanciji)

Dobava rezervnih delov: regulatorji temperature, ventilatorji, senzorji in drugi skupni deli na zalogi; dostava naslednji dan preko kurirja
