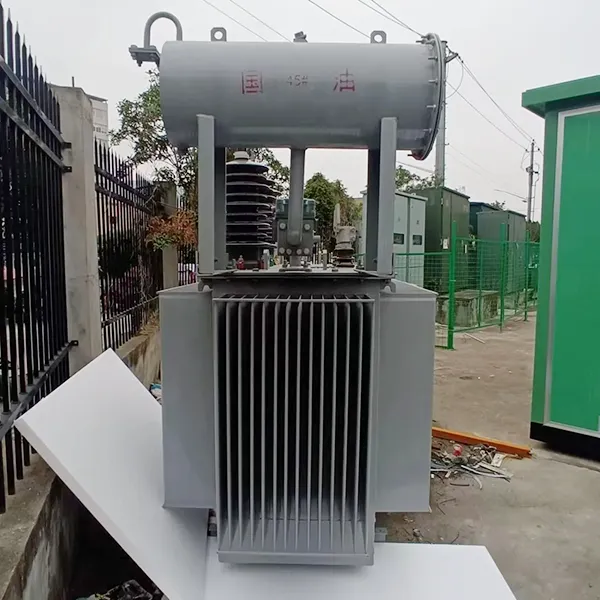

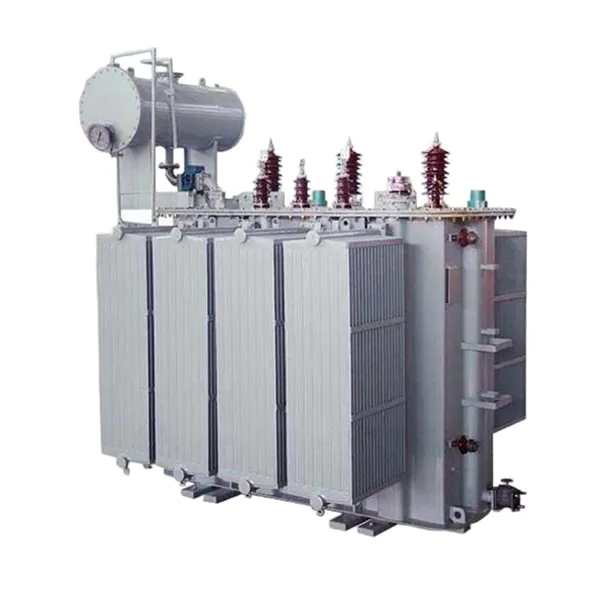

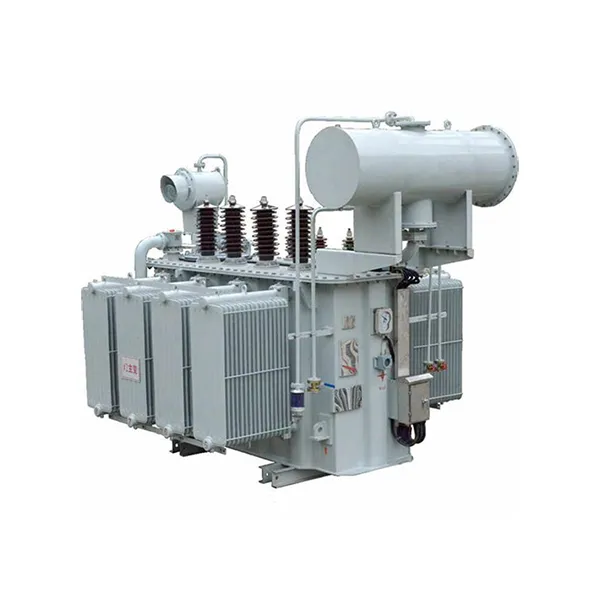

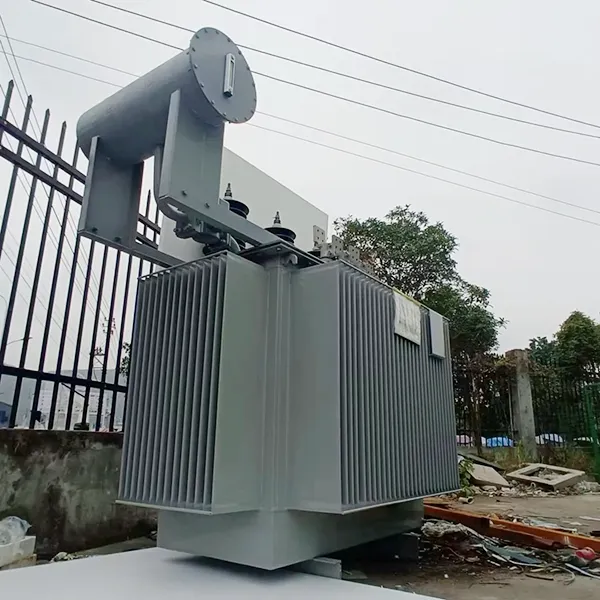

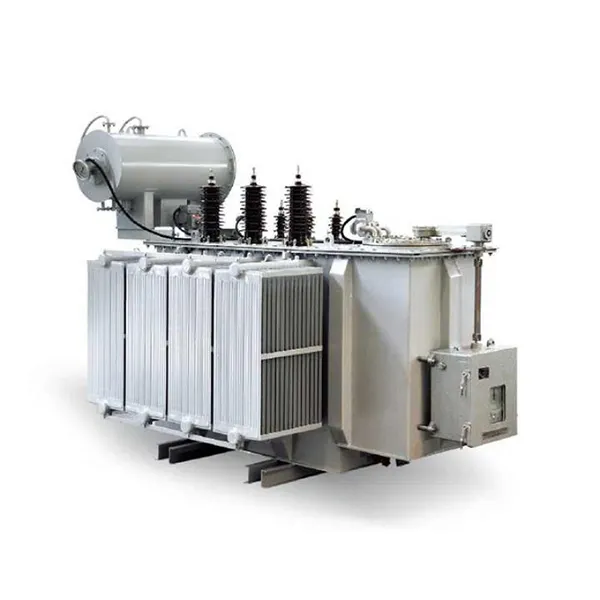

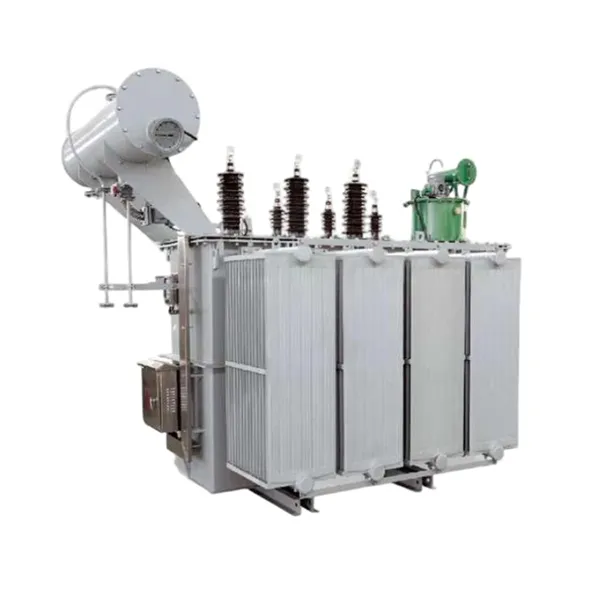

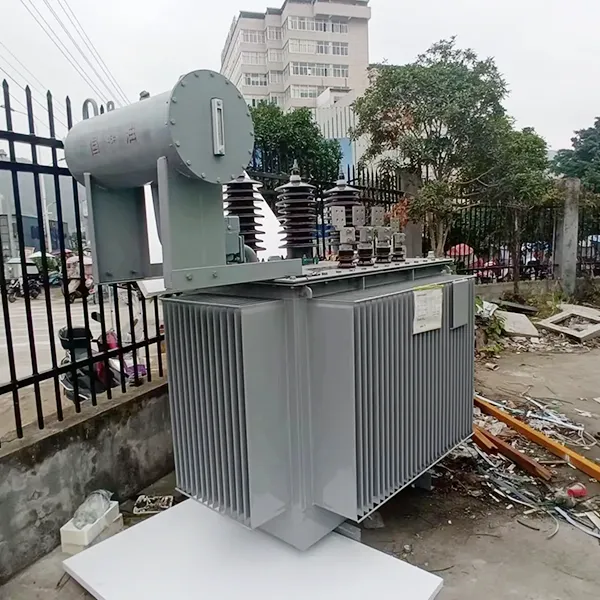

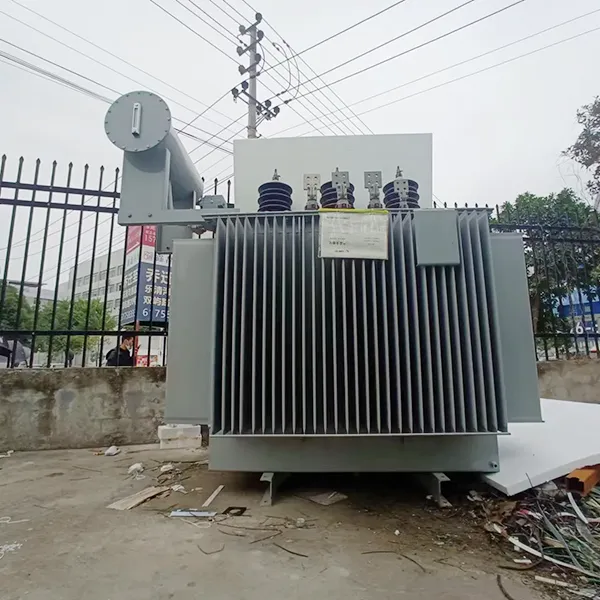

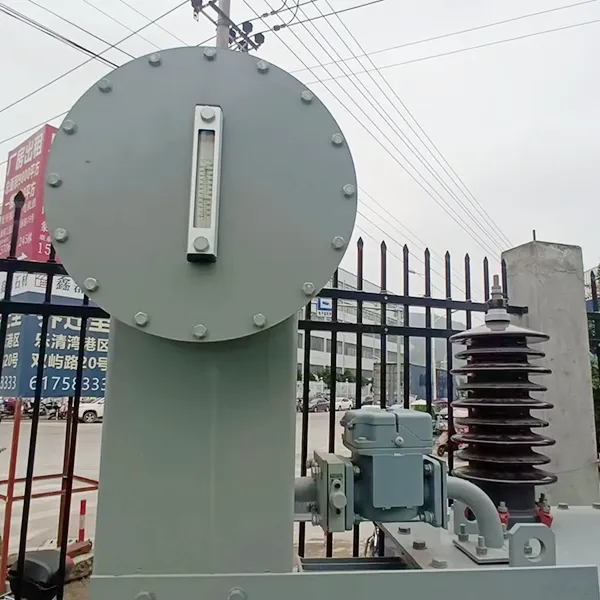

Povečajte trifazni srednjenapetostni električni transformator

Naš povečani trifazni srednjenapetostni električni transformator je zasnovan za pretvorbo nizkonapetostne moči (kot je 0,4 kV) v srednjenapetostni izhod (kot je 11 kV, 22 kV ali 33 kV), kar omogoča učinkovit prenos na velike razdalje ali integracijo v distribucijska omrežja. Ta izdelek je bistvenega pomena za projekte obnovljive energije, industrijske objekte in elektrarne, ki zahtevajo zanesljivo zvišanje napetosti.

Transformator ima jedro iz silicijevega jekla z visoko prepustnostjo zrnatosti in bakrena navitja brez kisika, kar zagotavlja minimalne izgube in visoko toplotno stabilnost. Thehladilni sistem, potopljen v oljezagotavlja vrhunsko odvajanje toplote, medtem ko popolnoma zaprta struktura ščiti pred onesnaževalci iz okolja, zmanjšuje potrebe po vzdrževanju in podaljšuje življenjsko dobo.

Parameter izdelka (specifikacija)

Povečajte trifazni oljni transformator - tipične specifikacije (0,4 kV / 11 kV)

Standardna oprema vključuje

1. Merilnik nivoja olja z alarmom nizkega nivoja

2. Ventil za razbremenitev tlaka

3. Številčni termometer z alarmnimi kontakti

4. Izbirni plinski rele za odkrivanje napak

Lastnosti in uporaba izdelka

Lastnosti

Povečajte trifazne srednjenapetostne električne transformatorje, ki izpolnjujejo ali presegajo mednarodne standarde--Skladen z IEC 60076, ANSI C57.12, GB1094 in SANS 780, kar zagotavlja globalno uporabnost in zanesljivost.

Popolnoma zaprta zasnova valovitega rezervoarja--Odpravlja potrebo po konzervatorju, preprečuje oksidacijo olja in vdor vlage, kar omogoča delovanje brez vzdrževanja v daljših obdobjih.

Visoka preobremenitvena zmogljivost in toplotna stabilnost - Hladilni sistem, potopljen v olje, zagotavlja stabilno delovanje tudi pri dolgotrajnih visokih obremenitvah ali nihajočih vhodnih napetostih.

Delovanje z nizko stopnjo hrupa – Optimizirana struktura jedrnega spoja in zasnova za dušenje tresljajev zmanjšata hrup med delovanjem, kar je primerno za stanovanjska okolja ali okolja, občutljiva na hrup.

Kompaktna struktura za prilagodljivo namestitev - Modularna zasnova omogoča namestitev na steber, na ploščo ali konfiguracijo transformatorske postaje, ki se prilagaja prostorom omejenim ali zunanjim mestom.

Robustna odpornost na kratek stik - Nizkonapetostna navitja iz folije in toge podporne strukture tuljav zagotavljajo mehansko celovitost v pogojih nenadne napake.

Enostavna namestitev in malo vzdrževanja - standardizirane dvižne ušesce, luknje za pritrditev na podnožje in možnosti vnosa kablov poenostavijo namestitev na kraju samem; popolnoma zaprta zasnova zmanjšuje rutinsko vzdrževanje.

Dolga življenjska doba z doživljenjsko podporo - Zasnovano za najmanj 30-letno življenjsko dobo, podprto z doživljenjsko tehnično podporo in razpoložljivostjo rezervnih delov.

Več območij odcepa za regulacijo napetosti--Zagotavlja ±5%, ±2×2,5% možnosti odcepa, kar omogoča natančno prilagoditev napetosti, da ustreza variacijam omrežja ali obremenitve.

Okolju prijazne možnosti izolacijske tekočine - Na voljo z naravnim estrom (rastlinskim oljem) ali izolacijskimi tekočinami z visokim ognjem za okolju prijazne aplikacije.

Vprašanja in odgovori: Key Step Up Transformer Insights

V: Kaj je transformator Step Up?

O: Povečevalni transformator poveča nizko vhodno napetost na višjo izhodno napetost. Ima manj ovojev na primarnem navitju in več ovojev na sekundarnem navitju. Ta vrsta transformatorja je ključnega pomena za sisteme obnovljive energije, kot so sončne farme in vetrne elektrarne, kjer je treba proizvedeno nizkonapetostno moč povečati za prenos v omrežje.

V: Kako ta povečavni transformator izboljša energetsko učinkovitost?

O: Naš transformator uporablja visoko prepustno hladno valjano zrnato silicijevo jeklo s stopničasto zasnovo jedra v krogu. To bistveno zmanjša histerezo in izgube zaradi vrtinčnih tokov, znižuje izgube v prostem teku in obremenitvi v primerjavi z običajnimi transformatorji, kar neposredno zmanjša obratovalne stroške.

V: Zakaj je hladilni sistem, potopljen v olje, pomemben za pospešene aplikacije?

O: Izolacijsko olje zagotavlja dielektrično trdnost in učinkovito odvajanje toplote. Prenaša toploto iz jedra in navitij na površino rezervoarja, s čimer zagotavlja stabilno delovanje tudi pri neprekinjenih visokih obremenitvah ali pogojih visoke temperature, značilnih za pospešene aplikacije.

V: Ali se lahko ta pospešeni trifazni srednjenapetostni električni transformator uporablja na prostem?

O: Da. Popolnoma zaprt dizajn valovitega rezervoarja ščiti notranje komponente pred vlago, prahom in korozivnimi okolji, zaradi česar je idealen za zunanje instalacije, kot so sončne elektrarne, vetrne elektrarne in industrijske postaje.

Prednosti funkcij

Občutno znižani obratovalni stroški: optimizirano magnetno vezje in materiali z majhnimi izgubami zmanjšajo izgube energije, s čimer znižajo stroške električne energije v življenjski dobi transformatorja.

Visoka zanesljivost delovanja: Napredna zasnova, odporna na kratke stike, in izboljšani izolacijski sistemi zagotavljajo stabilno delovanje tudi pri nihanjih omrežja ali okvarah.

Nizke zahteve glede vzdrževanja: Popolnoma zatesnjena struktura odpravlja potrebo po zamenjavi olja in zmanjšuje pogostost pregledov, kar zmanjšuje čas izpada in stroške vzdrževanja.

Kompaktna in prilagodljiva zasnova: modularna struktura omogoča prilagodljivo namestitev v prostorsko omejenih okoljih, medtem ko standardizirani vmesniki poenostavljajo integracijo s stikalnimi in krmilnimi sistemi.

Izdelki se prilagajajo okolju

Scenariji uporabe

Sistemi obnovljivih virov energije: Idealni za sončne elektrarne in vetrne elektrarne za povečanje ustvarjene nizkonapetostne moči na srednje napetostne ravni za priključitev na omrežje.

Industrijski objekti: Uporabljajo se v proizvodnih obratih in težki industriji, kjer je treba nizkonapetostno energijo iz generatorjev ali pretvornikov dvigniti za distribucijo.

Infrastrukturni projekti: Primerno za letališča, železnice in podatkovne centre, ki zahtevajo zanesljivo povišanje napetosti za rezervne ali glavne napajalne sisteme.

Elektrarne: Uporablja se v majhnih elektrarnah, kjer je treba povečati napetost za prenos na velike razdalje.

Podrobnosti proizvodnje

Osnovni material in postopek

Povečevalno transformatorsko jedro je izdelano iz visoko prepustnega hladno valjanega zrnato usmerjenega silicijevega jekla s stopničasto zasnovo prekrivnega spoja. Jedro je natančno rezano in samodejno zloženo, da se zagotovi enakomerna porazdelitev magnetnega pretoka, kar zmanjša izgube brez obremenitve in tok magnetiziranja.

Struktura navitja

Tako visokonapetostna kot nizkonapetostna navitja so navita z bakrenimi vodniki brez kisika. Nizkonapetostna navitja uporabljajo folijo ali vijačno strukturo z vzdolžnimi oljnimi kanali, kar povečuje mehansko trdnost in vzdržljivost kratkega stika.

Izolacijski in hladilni sistem

Uporablja se visokokakovostno mineralno olje ali okolju prijazna izolacijska tekočina z visokim ognjem. Izolacijski sistem oljnega papirja je podvržen vakuumskemu sušenju in polnjenju z oljem, da se odstrani preostala vlaga in zrak, kar zagotavlja visoko dielektrično trdnost in dolgoročno zanesljivost.

Rezervoar in tesnjenje

Oblika valovitega rezervoarja zagotavlja kompenzacijo toplotnega raztezanja brez potrebe po konzervatorju. Popolnoma zatesnjena struktura preprečuje oksidacijo olja in vdor vlage, kar zmanjša pogostost vzdrževanja in podaljša življenjsko dobo olja.

Vprašanja in odgovori: proizvodnja in zagotavljanje kakovosti

V: Kako zagotovite stopnjo vzdržljivosti trifaznega oljnega transformatorja na kratek stik?

O: Naši transformatorji so podvrženi testiranju kratkega stika v nacionalno priznanih laboratorijih. Kombinacija folijskih navitij, togih nosilcev tuljav in samozapornih pritrdilnih elementov zagotavlja, da struktura ostane nedotaknjena v pogojih nenadne napake.

V: Katere standarde kakovosti upoštevate?

O: Vsi izdelki so zasnovani, izdelani in testirani v skladu s standardi IEC 60076, GB1094 in ISO 9001:2015. Vsaka enota je pred dostavo podvržena obsežnim rutinskim in tipskim preskusom.

Zasnova in preskušanje transformatorjev morata biti v skladu z naslednjimi standardi:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Močnostni transformatorji》

GB/T6451-2015 《Specifikacije in tehnične zahteve za oljne energetske transformatorje》

JB/T3837-2010 《Metoda sestavljanja tipskih oznak za transformatorske izdelke》

GB/T311.1-3.11-97 《Tehnike usklajevanja izolacije in visokonapetostnega testiranja za visokonapetostno opremo za prenos in transformacijo》

GB10237-88 《Stopnje izolacije in dielektrični preskusi za močnostne transformatorje – zunanje izolacijske zračne razdalje》

GB7595-87 《Standard kakovosti za transformatorsko olje v uporabi》

GB7328-87 《Merjenje ravni zvoka za transformatorje》

GB7534-87 《Merjenje delne razelektritve》

GB/T15164-94 《Vodnik za nalaganje oljnih energetskih transformatorjev》

DL/T586-95 《Tehnični vodnik za nadzor proizvodnje uporabnikov električne opreme》

GB/T311.1-3.11-97 《Tehnike usklajevanja izolacije in visokonapetostnega testiranja za visokonapetostno opremo za prenos in transformacijo》

GB2536-1990 《Transformatorsko olje》

JB/T56011-92 《Klasifikacija kakovosti izdelkov za oljne močnostne transformatorje》

ZBK41005-89 《Raven zvoka 6-220KV transformatorjev》
