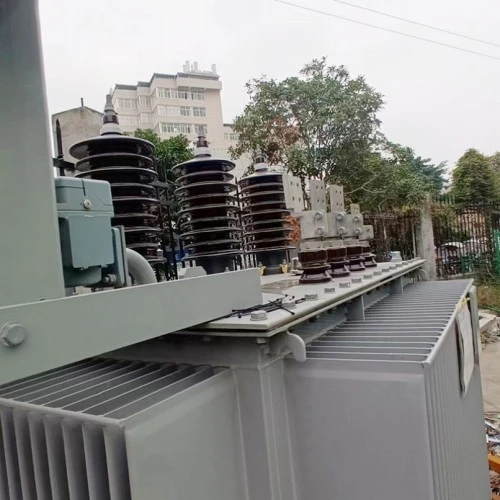

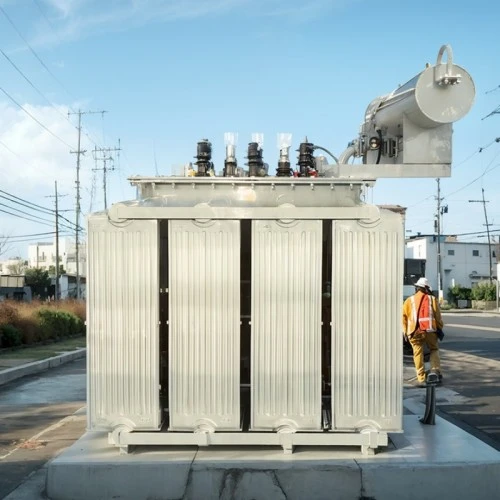

500kva oljni zunanji visokonapetostni transformator

Ta trifazni oljni zunanji visokonapetostni transformator z nazivno močjo 500 kVA je zasnovan za zniževanje visokih napetosti, kot je 10 kV ali 35 kV, na nizke napetostne nivoje, kot je 0,4 kV, zaradi česar je idealen za distribucijske sisteme terminalov. Transformator ima jedro, izdelano iz visoko prepustnega hladno valjanega zrnato usmerjenega silicijevega jekla s stopničasto zasnovo prekrivnega spoja, ki učinkovito zmanjšuje histerezo in izgube zaradi vrtinčnih tokov. Vrednosti izgube brez obremenitve znatno presegajo nacionalne standarde.

Tako visokonapetostna kot nizkonapetostna navitja so izdelana iz bakrenih prevodnikov brez kisika. Nizkonapetostno navitje ima konfiguracijo navite folije z vzdolžnimi oljnimi kanali, kar znatno izboljša mehansko trdnost in odpornost na kratek stik. Popolnoma zaprta zasnova valovitega rezervoarja zagotavlja odlično odvajanje toplote, hkrati pa samodejno kompenzira spremembe prostornine olja. Ta oblika preprečuje stik med izolacijskim oljem in okoliškim zrakom, odpravlja oksidacijo olja in vdor vlage, s čimer se podaljša življenjska doba.

Oljni transformator podpira več območij odcepov (±5%, ±2×2,5%) za prilagajanje nihanjem napetosti omrežja. Njegova kompaktna, robustna konstrukcija je primerna za namestitev na steber, platformo ali prizemno zunanjo namestitev, kar zagotavlja zanesljivo delovanje v različnih podnebnih razmerah.

Parameter izdelka (specifikacija)

Lastnosti in uporaba izdelka

Ključne značilnosti

Visoka energetska učinkovitost: uporablja visoko prepustno silicijevo jeklo in optimizirano strukturo jedra, ki zmanjšuje izgubo brez obremenitve za več kot 15 % v primerjavi z običajnimi izdelki, kar zagotavlja merljive prihranke energije v življenjski dobi opreme.

Popolnoma zaprta konstrukcija: Valovita oblika rezervoarja odpravlja potrebo po konzervatorju, preprečuje oksidacijo olja in absorpcijo vlage, kar omogoča delovanje brez vzdrževanja.

Vrhunska odpornost na vremenske vplive: Zanesljivo deluje pri temperaturah okolja od -25 °C do +40 °C in na nadmorski višini do 1000 metrov. Zaščita IP54 zagotavlja odpornost na prah in dež.

Visoka odpornost na kratke stike: navitja so mehansko ojačana z robustnim vpenjalnim sistemom, ki so opravili preskuse udarcev kratkega stika, da se zagotovi varnost med napakami v omrežju.

Prilagodljiva namestitev: Kompaktne dimenzije podpirajo namestitev na steber, ploščad ali prizemno namestitev, ki se prilagaja omejitvam mestnega in podeželskega območja.

Glavni scenariji uporabe

Mestna omrežja za distribucijo električne energije: primerna za stanovanjska območja, komercialna okrožja in industrijske parke, kjer je potrebna zanesljiva distribucija terminalov.

Industrijski objekti: Zagotavlja stabilno nizkonapetostno napajanje proizvodnih obratov, predelovalnih linij in težkih strojev ter z lahkoto obvladuje nihajoče obremenitve.

Projekti obnovljivih virov energije: Široka uporaba v fotonapetostnih in vetrnih sistemih za proizvodnjo energije za stopnjevanje ali distribucijo, z močno prilagodljivostjo zunanjim okoljem.

Gradnja infrastrukture: nameščena na letališčih, sistemih podzemne železnice, bolnišnicah in podatkovnih centrih, kjer je visoka zanesljivost napajanja ključnega pomena.

Začasno in zasilno napajanje: zaradi kompaktne in prenosljive zasnove je idealen za začasne transformatorske postaje ali scenarije nujnih popravil.

Podrobnosti proizvodnje

Osnovni material in proizvodni proces

Jedro je izdelano iz visoko prepustnega hladno valjanega zrnato usmerjenega silicijevega jekla s 45° stopničastim prekrivnim spojem. Laminati jedra so natančno striženi in samodejno zloženi, da se zagotovijo tesni spoji in enakomerne magnetne poti. Jedro je varno pritrjeno s polsuhim steklenim trakom, kar zmanjšuje vibracije in hrup ter hkrati zmanjšuje izgube brez obremenitve.

Struktura navitja

Tako visokonapetostna kot nizkonapetostna navitja so navita z bakrenimi vodniki brez kisika, ki nudijo visoko električno prevodnost in nizke uporovne izgube. Nizkonapetostno navitje ima konfiguracijo, navito s folijo, z enakomerno medslojno izolacijo in vzdolžnimi oljnimi kanali, kar bistveno izboljša mehansko trdnost in vzdržljivost kratkega stika.

Izolacijski in hladilni sistem

Visokokakovostno mineralno izolacijsko olje služi kot dielektrični medij in hladilno sredstvo, kar zagotavlja odlično kemično stabilnost in dielektrično trdnost. Izolacijski sistem oljnega papirja je podvržen strogim vakuumskim postopkom sušenja in polnjenja z oljem, da se odstrani preostala vlaga in zračni mehurčki, kar zagotavlja začetno napetost delne razelektritve, ki je precej nad standardnimi zahtevami.

Rezervoar in tesnilna struktura

Rezervoar ima obliko valovite plošče, ki zagotavlja odvajanje toplote in kompenzacijo toplotnega raztezanja, kar odpravlja potrebo po zunanjem konzervatorju. Popolnoma zatesnjena struktura preprečuje oksidacijo olja in vdor vlage, kar zagotavlja delovanje brez vzdrževanja skozi celotno življenjsko dobo transformatorja. Varnostni ventil za tlak in merilnik nivoja olja sta standardna varnostna elementa.

Zagotavljanje kakovosti in testiranja

Vsak oljni zunanji visokonapetostni transformator je pred dostavo podvržen obsežnim rutinskim in tipskim preskusom, vključno z meritvami izgube v prostem teku in izgube pod obremenitvijo, preskusi impedance kratkega stika, preskusi vzdržljivosti inducirane prenapetosti, preskusi delne razelektritve in preskusi impulzov strele. Vsi ključni kazalniki delovanja presegajo zahteve nacionalnih standardov in specifikacij IEC, kar zagotavlja dolgoročno stabilno delovanje v zapletenih pogojih na terenu.

Vprašanja in odgovori: ključni vpogled v izdelek

V1: Kaj je 500kVA oljni zunanji visokonapetostni transformator in kje se uporablja?

O: Ta transformator znižuje visoke napetosti, kot je 10 kV ali 35 kV, na nizke napetostne ravni, kot je 0,4 kV, z zmogljivostjo 500 kVA. Široko se uporablja v mestnih distribucijskih omrežjih, industrijskih parkih, projektih obnovljive energije in infrastrukturnih aplikacijah, kjer sta namestitev na prostem in dolgoročna zanesljivost bistvenega pomena.

V2: Zakaj je ta transformator energetsko učinkovit?

O: Energetska učinkovitost je dosežena z uporabo visokoprepustnega zrnato usmerjenega silicijevega jekla in optimizirane zasnove jedrnega spoja. Te funkcije zmanjšajo izgubo brez obremenitve za več kot 15 % v primerjavi z običajnimi izdelki, kar vodi do znatnih prihrankov električne energije v življenjski dobi transformatorja.

V3: Kakšne so prednosti popolnoma zaprte konstrukcije?

O: Popolnoma zaprt valoviti rezervoar odpravlja potrebo po konzervatorju in odzračevalnem sistemu. Preprečuje, da bi izolacijsko olje prišlo v stik z atmosferskim zrakom, s čimer preprečuje oksidacijo in absorpcijo vlage. To zmanjša potrebe po vzdrževanju in podaljša življenjsko dobo tako olja kot transformatorja.

V4: Kako deluje ta transformator v pogojih kratkega stika?

O: 500kVA oljni zunanji visokonapetostni transformator je zasnovan z mehansko ojačano strukturo navitja in robustnim vpenjalnim sistemom. Uspešno je prestal preskuse udarca kratkega stika v nacionalno priznanih preskusnih laboratorijih, kar zagotavlja zanesljivo delovanje in varnost med napakami v omrežju.

V5: Kakšna garancija in poprodajna podpora sta na voljo?

O: Ponujamo 5-letno garancijo, ki pokriva proizvodne napake pri normalni uporabi. Zagotovljena je doživljenjska tehnična podpora in razpoložljivost rezervnih delov. V primeru okvare se odzovemo v eni uri po obvestilu in pošljemo tehnično osebje v 24 urah v domovino. Transformator je zasnovan za življenjsko dobo najmanj 30 let.

Zakaj izbrati Lugao Power?

Certificiranje in zagotavljanje kakovosti

Certificiran sistem vodenja kakovosti ISO 9001:2008

Označeno s CE

Poročila o preskusu tipa iz nacionalnega centra za nadzor in testiranje kakovosti transformatorjev

100 % rutinsko testiranje pred dostavo: izguba brez obremenitve, izguba obremenitve, impedanca kratkega stika, inducirana prenapetost, delna razelektritev, impulz strele in več

Pakiranje in dostava

Embalaža: lesen zaboj ali embalaža, odporna na vremenske vplive, primerna za pomorski, kopenski ali železniški transport

Pogoj pošiljanja: napolnjen z oljem, zapečateno, skupaj s poročili o tovarniških preskusih, navodili za uporabo in risbami za namestitev

Standardni dodatki: merilnik nivoja olja, razbremenilni ventil, termometer s številčnico, puše, ozemljitveni vijaki in celoten komplet strojne opreme

Zaveza poprodajnih storitev

5-letna garancija: brezplačno popravilo ali zamenjava za težave s kakovostjo, ki se pojavijo pri normalni uporabi po zagonu.

Doživljenjska servisna podpora: tehnična pomoč in razpoložljivost rezervnih delov v celotnem življenjskem ciklu izdelka.

30-letna življenjska doba: Izdelan iz visoko kakovostnih materialov za zagotavljanje dolgoročne zanesljivosti.

Odziv v sili: odziv v eni uri po obvestilu o napaki; domača storitev na kraju samem v 24 urah.
