Zunanja škatlasta podpostaja za fotovoltaično elektrarno v Mehiki

Opis fotografije na mestu:

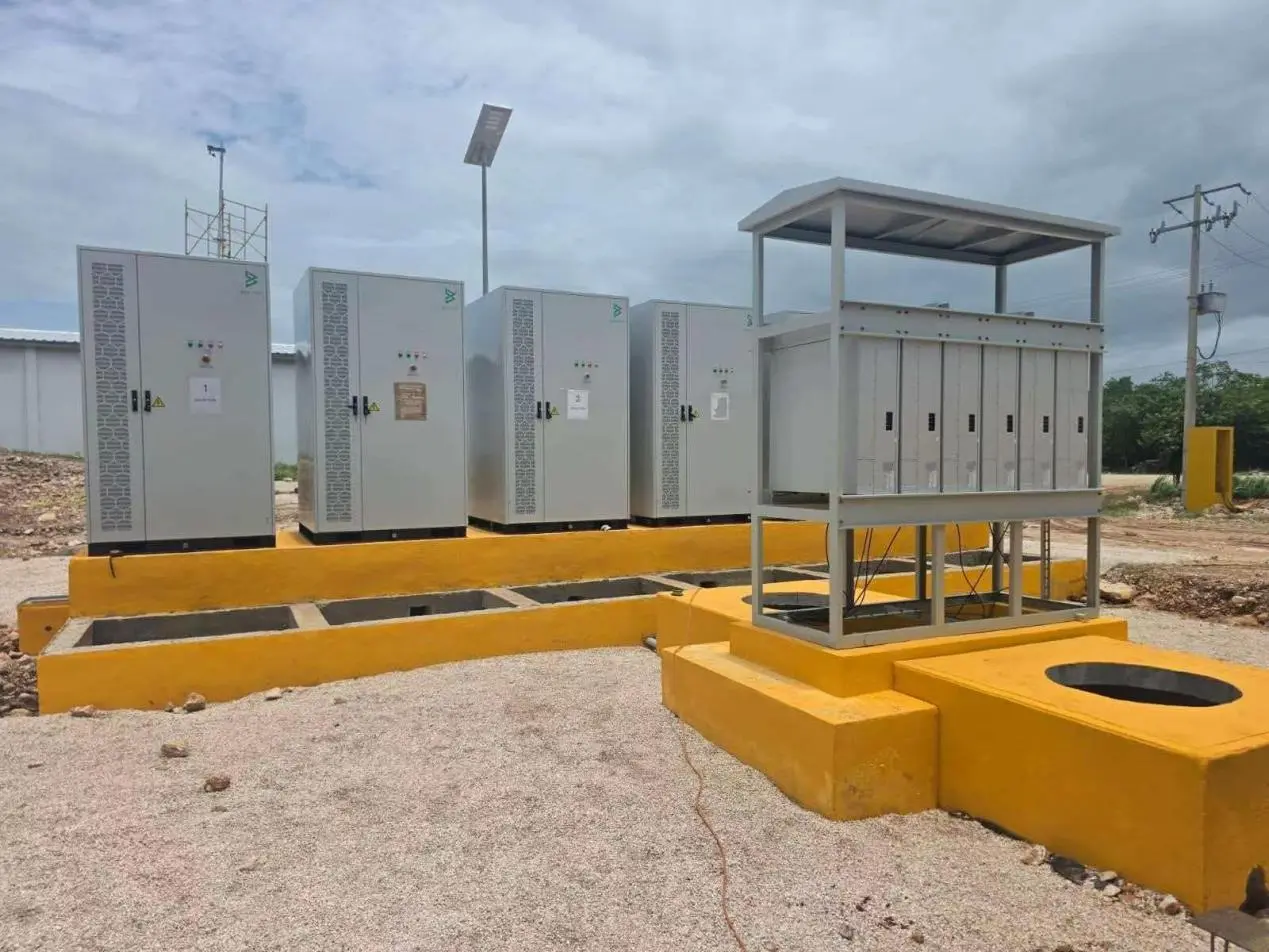

Slika 1: Integrirana konfiguracija krmilne omare pretvornika in nizkonapetostne kombinirane omare

Na levi strani plošče so štiri neodvisne zunanje fotovoltaične inverterske krmilne omare; na desni strani je nameščen ustrezni nizkonapetostni kombinatorski razdelilnik odprtega tipa z nadstreškom, odpornim proti dežju. Vsa oprema je nameščena na povišanih rumenih betonskih podstavkih, ki imajo vgrajene jarke za kable, ki zagotavljajo vstop in izstop kablov na dnu, s čimer se prepreči erozija zaradi prizemne deževnice in vlage.

Inverterska krmilna omarica: zunanje zaščitno ohišje z oceno IP54, ki vključuje stranske konvektivne hladilne žaluzije velike površine in filtre za prah, z integriranimi gumbi za upravljanje, indikatorji stanja in alarmi za napake na sprednji plošči. Vsaka enota deluje neodvisno znotraj svojega določenega območja, kar omogoča vzdrževanje posameznih enot brez vpliva na celoten sistem proizvodnje električne energije.

Nizkonapetostni razdelilni okvir: ima odprto zasnovo strehe, odporno proti dežju, z naravnim odvajanjem toplote za tropska visokotemperaturna okolja, opremljen s šestimi notranjimi izhodnimi vrati za združevanje moči iz več pretvornikov in poenostavitev ožičenja na kraju samem. Objekt vključuje stebre za spremljanje in razsvetljavo na sončno energijo, ki delujejo brez zunanjega električnega omrežja in izpolnjujejo zahteve glede nočnega delovanja, vzdrževanja in varnostnega nadzora.

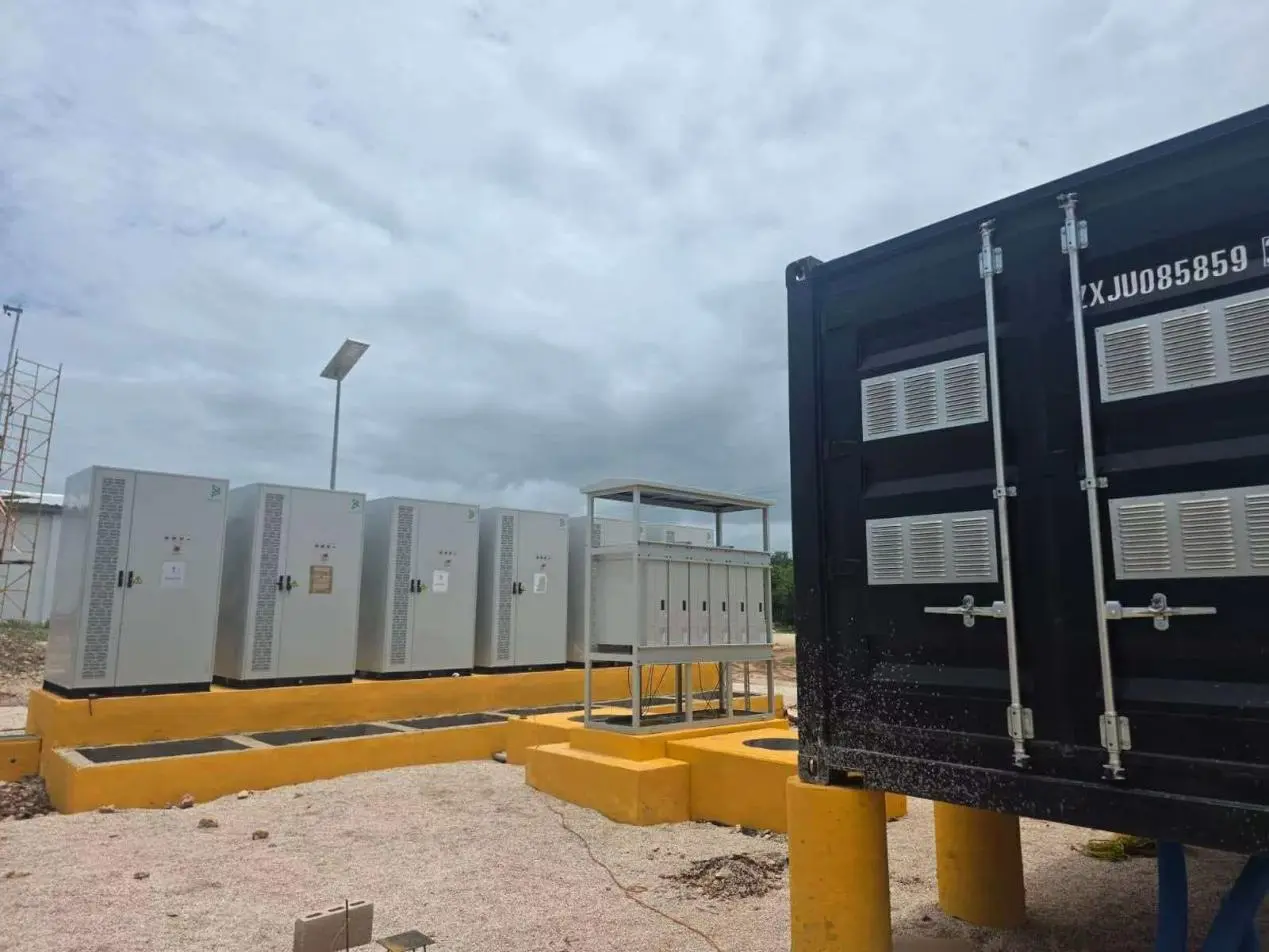

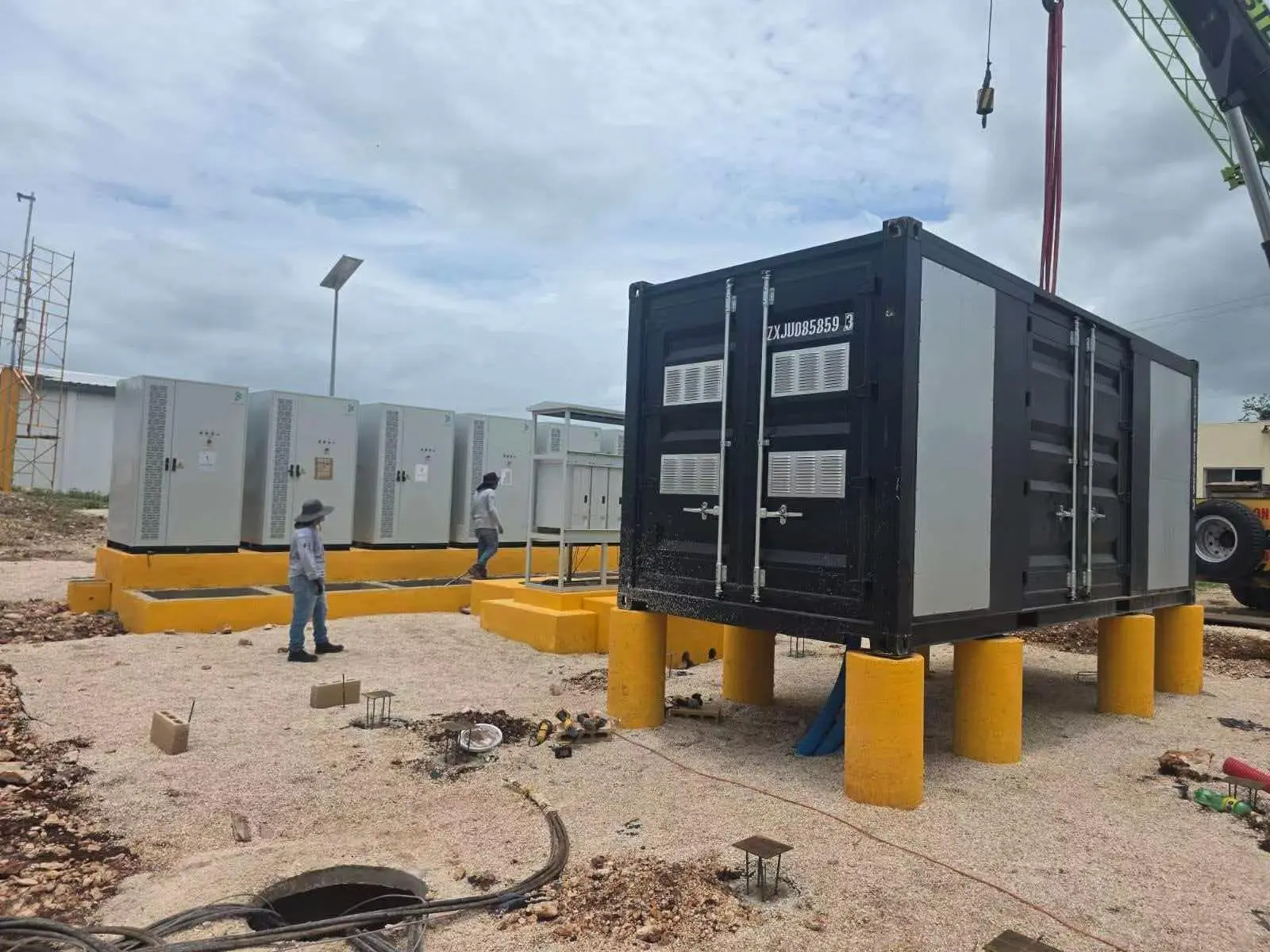

Sliki 2 in 3: Kontejnerska transformatorska postaja prispe na lokacijo; panoramski pogled na celotno elektrodistribucijsko območje

Na gradbišče je bila dostavljena integrirana črna transformatorska postaja, ki tvori celoten fotonapetostni sistem za distribucijo električne energije skupaj z zadaj nameščeno invertersko omarico in kombinirano omarico. Obe strani posode sta opremljeni s prezračevalnimi loputami, odpornimi na dež, in imajo vgrajene strukture, odporne na prah in vodo, za izboljšanje odvajanja toplote v okoljih z visoko temperaturo. Posoda je prevlečena s prevleko, odporno na zunanje vremenske vplive, ki zagotavlja zaščito pred ultravijoličnim sevanjem in korozijo s solnim pršenjem, zaradi česar je primerna za dolgotrajno delovanje na prostem v Mehiki.

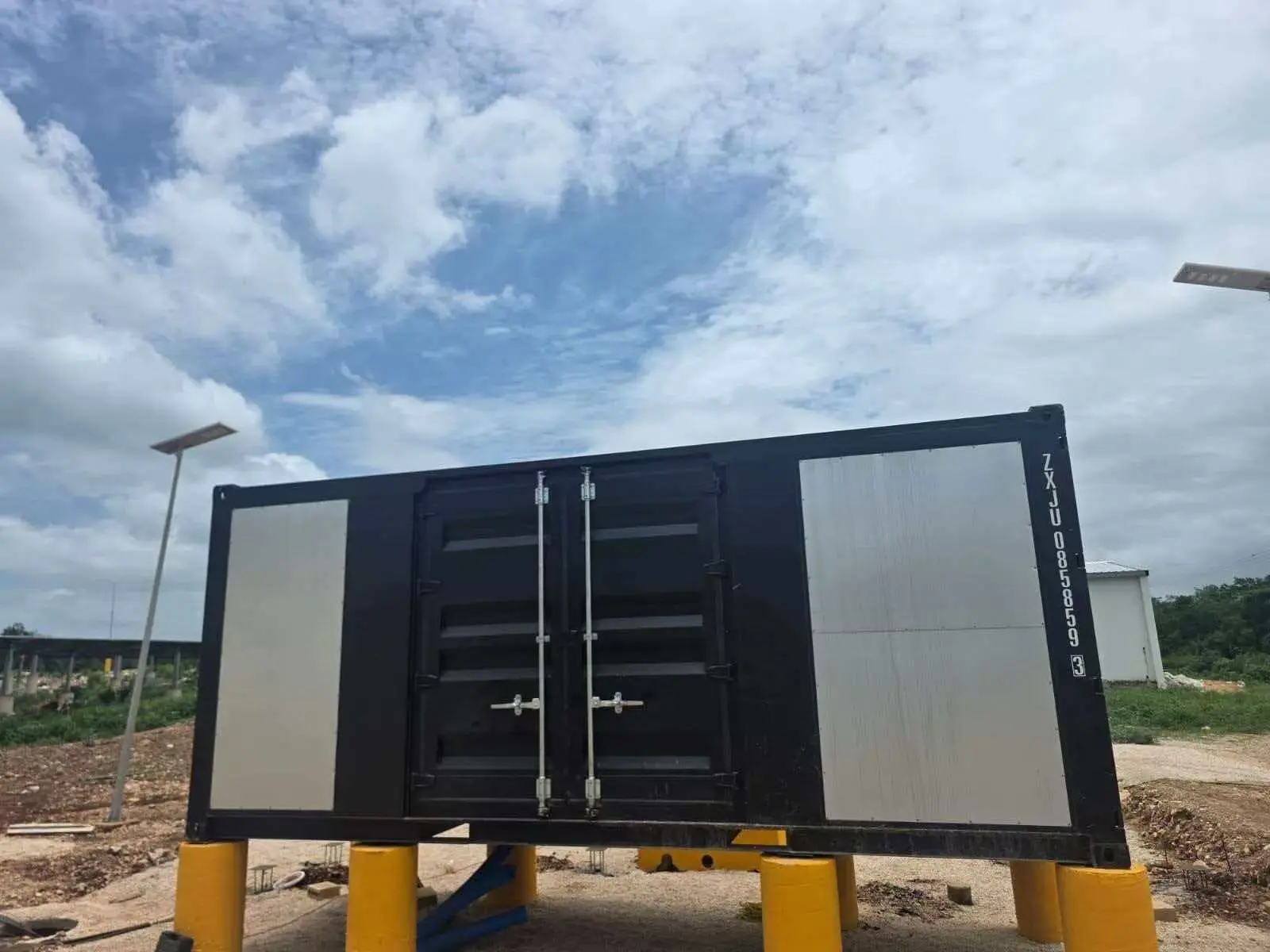

Slika 4: Škatla posode, spremenjena v videz izdelka

Standardizirana zasnova kontejnerske enote s kanali za dostop z dvojnimi vrati in stranskimi ploščami za vzdrževanje za enostavno servisiranje notranje opreme; razdeljena prezračevalna struktura zagotavlja optimalno odvajanje toplote, hkrati pa zagotavlja zaščito pred vodo in prahom, zaradi česar je primerna za centralizirano povečevanje in uporabo v omrežnih povezavah v fotovoltaičnih elektrarnah megavatnega obsega.

Tržne prednosti projekta

1. Montažna integrirana dostava: Vsa oprema je vnaprej sestavljena in preizkušena v tovarni, kar znatno skrajša čas gradnje na kraju samem v tujini in zagona, skrajša celoten cikel izvedbe projekta in zniža skupne stroške dela za glavnega izvajalca.

2. Celotna industrijska veriga ima obsežne dobavne zmogljivosti s transformatorji, stikalnimi omarami, tokovnimi transformatorji, zaščitnimi releji in inverterskimi omarami, ki so vsi proizvedeni v podjetju po enotnih tehničnih standardih, kar zagotavlja priročno nabavo rezervnih delov in vzdrževanje opreme.

3. Ta rešitev, prilagojena tropskemu podnebju, posebej optimizira toplotno upravljanje, odpornost proti vlagi in proti koroziji odporne strukture, prilagojene vročim in deževnim razmeram v Latinski Ameriki, ter učinkovito obravnava pogoste operativne izzive, kot so zaustavitve opreme zaradi visokih temperatur in rjavenje v zunanjih elektrarnah.

4. V skladu z lokalnimi omrežnimi specifikacijami njegovi splošni parametri ustrezajo mehiškim električnim standardom, kar omogoča neposredno odobritev omrežne povezave s strani lokalnih elektroenergetskih podjetij, zaradi česar je primeren za replikacijo in uporabo v projektih fotonapetostnega shranjevanja energije v Mehiki, Srednji Ameriki in na Karibih.

Povzetek projekta

Ta mehiški integrirani projekt montažne postaje za fotonapetost in shranjevanje energije uporablja modularno, celovito rešitev za distribucijo električne energije, posebej optimizirano za tropsko, vroče in deževno podnebje v regiji, ki vključuje posebne izboljšave odpornosti proti vlagi, odvajanju toplote in zaščiti pred korozijo. Z uporabo gradbenega pristopa, ki združuje tovarniško montažo s hitro namestitvijo na kraju samem, doseže celovito verižno integracijo fotonapetostne inverzije, zbiranja in distribucije toka ter povečanja napetosti za priključitev na omrežje. Rešitev dokazuje visoko standardizacijo in služi kot merilo uspešnosti za tropske elektrarne na obnovljivo energijo v Latinski Ameriki, primerno za promocijo čezmorskim strankam PV in shranjevanja energije na ključ.
